Kiinteän polttoaineen kattilan kytkentäkaavio

Mikä tahansa laitteisto, riippumatta siitä, millaiseen monimutkaisuuteen se kuuluu, edellyttää vakavaa lähestymistapaa asennukseen ja myöhempään toimintaan. Muussa tapauksessa keskeytymätön toimintajakso voidaan vähentää huomattavasti. Tiettyjen sääntöjen noudattaminen on välttämätöntä myös kiinteän polttoaineen kattilan liittämisessä suunnittelun yksinkertaisuudesta huolimatta.

Asennusominaisuudet

Kun olet asentanut tällaisia ​​laitteita, sinun tulee noudattaa perussääntöjä, joiden avulla laite voi toimia mahdollisimman turvallisesti.

Ennen työn aloittamista on tarpeen tehdä tarvittavat laskelmat laitteen teknisten parametrien määrittämiseksi sekä sopivan paikan valitsemiseksi.

• Kiinteällä polttoaineella toimivan yksikön on oltava erillisessä huoneessa, jossa on vähintään 7 neliömetriä. m.
• Kattilan osastossa on välttämätöntä luoda pakotettu ilmanvaihto: laitteen on oltava 8 neliömetriä 1 kW: n tehoa kohden. katso kanava.
• Lattiapäällyste on valittava ottaen huomioon palonkestävyys, ja metallilevy tulee asettaa kattilan eteen.

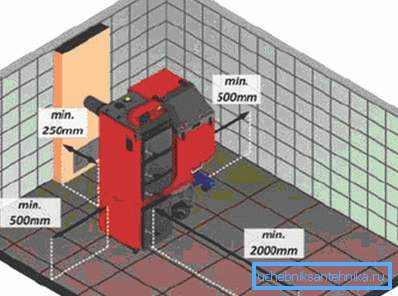

• Laite on sijoitettava etäisyydelle sivupinnoista: vähintään 200 cm edestä ja yli 50 cm sivuseinistä.

Varoitus! Käytettäessä metalliputkia tulee käyttää kiinteän polttoaineen kattiloiden liittämiseen putkiin. Niiden pituuden tulee olla vähintään 15 cm.

Asennusprosessi

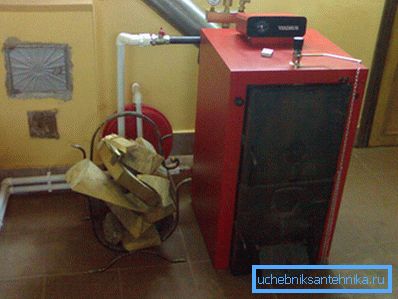

Asennus ei ole kovin monimutkaista, mikä tarkoittaa sitä, että se voidaan tehdä omin käsin. Lisäksi on suositeltavaa tutustua tärkeimpiin vaiheisiin, jotka täytyy käydä läpi lämmittimen asennuksessa. Kun lämmitysjärjestelmä asennetaan oikein, se toimii vuosia.

Säätiön valmistelu

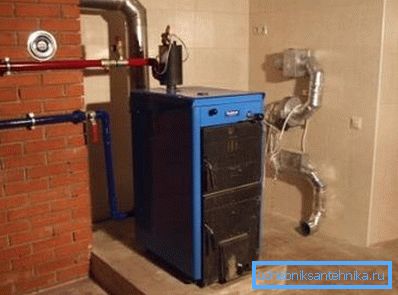

Riippumatta käytetystä järjestelmästä kiinteän polttoaineen kattiloiden liittämiseksi, lattiapäällystysrakenne valmistetaan huoneeseen. Yleensä se nousee alemman tason pääosan yli 10-20 cm, suosituin vaihtoehto on raudoitettu betonikerros.

On suositeltavaa asettaa metallilevy podiumin pinnalle suojaamaan lämpövaikutuksia vastaan. Vaihtoehtoisesti voidaan käyttää asbestilevyjä, joiden paksuus on vähintään 5 mm.

Kiinnityslaite

Järjestelmää järjestettäessä on kiinnitettävä erityistä huomiota tehokkaimman käyttötavan ja lämpötilan säätämisen valintaan. Jos vanne tehdään oikein, on mahdollista säästää rahaa, koska lämpöenergia tässä tapauksessa on optimoitu.

Asennettaessa voidaan käyttää yhtä useista järjestelmistä.

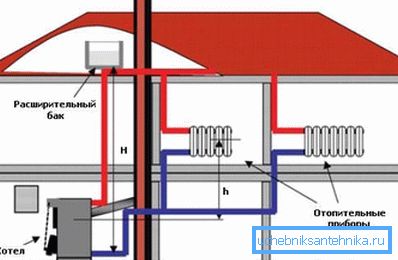

• Lämmitysjärjestelmän kiinnitys luonnollisella kierroksella on helpoin vaihtoehto., koska se ei tarkoita lisävarusteita. Kaikki säätö tehdään manuaalisesti, polttoainetta lisätään poltettaessa. Tällaisessa järjestelmässä oletetaan, että putket ovat halkaisijaltaan suuria.
• Pakko- kierrätysjärjestelmässä on välttämättä oltava erityinen pumppu nesteen pumppaamiseksi. Sen avulla jäähdytysneste liikkuu tasaisesti suljetussa silmukassa. Tämän laitteen ansiosta voit säätää lämmityspatterit erikseen. Rakennuksessa on kuitenkin oltava sähköä lämmitysjärjestelmän kiertopumpun käyttämiseksi.

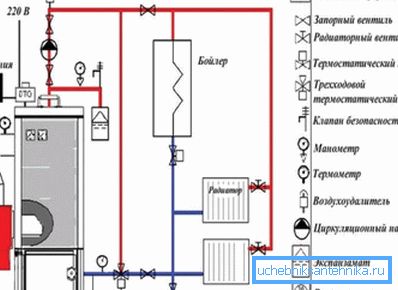

• Keräilijän johdotusta pidetään vaikeimpana, johtuen useista eri laitteista - venttiileistä, ilmanpoistimista, venttiileistä, hanoista ja muista laitteista, jotka ohjaavat vaadittuja parametreja. Tällaisen lämmitysverkon hinta on melko korkea.
• Rengasputkistoa, jossa on primaari- ja sekundääripiirit, käytetään pääsääntöisesti monissa kuluttajien asuinrakennuksissa. Kun laite vaatii useiden laitteiden asentamista kerralla jäähdytysnesteen kiertokulun järjestämiseksi.

Kiinnitä huomiota! Sähköenergiasta riippuvat kiinteät polttoaineyksiköt on varustettava hätäpiirillä, niin että kun valo sammuu, normaali työ jatkuu.

Savupiipun luominen

Laitteet on varustettu polttotuotteiden poistoputkella, jonka poikkileikkauksen on vastattava yläosassa sijaitsevan ulostulon kokoa. Yleisimmin käytetyt valmiit elementit, jotka koostuvat metallista ja eristävästä materiaalista.

Ihannetapauksessa savupiipun ei pitäisi olla kääntymässä, mutta jos ne ovat edelleen läsnä, ne olisi tehtävä mahdollisimman sujuviksi. Kaikkien putkilinjan osien väliset liitokset on tiivistettävä siten, että kattilan savu ei pääse lämmitettyyn tilaan. Näihin tarkoituksiin voidaan käyttää lämmönkestävää nauhaa tai erikoisainetta.

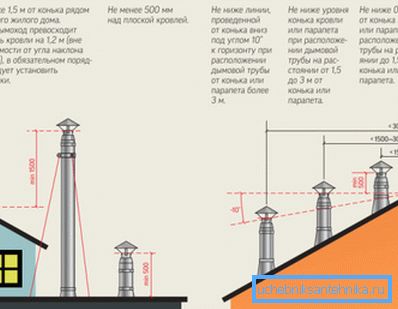

Erityistä huomiota olisi kiinnitettävä putken vapautumiseen katon yläpuolelle, koska työntövoiman laatu riippuu tästä.

• Jos etäisyys harjanteesta savupiippuun ei ylitä 150 cm, vapauta korkeimman pisteen yläpuolella 50 cm.
• Jopa 300 cm: n etäisyydellä rinteiden leikkauspisteestä putki tulee näyttää niin, että yläosa on tasainen harjan kanssa.
• Jos savupiippu sijaitsee kunnollisella etäisyydellä, sen tulisi sijaita katon yläosan alapuolella enintään 10 asteen kulmassa.

Lopuksi

Kun opetusta on tutkittu, monet yksittäiset kehittäjät ymmärtävät, miten kiinteän polttoaineen kattila voidaan asentaa asuinrakennuksen lämmitysjärjestelmään. Lopullisen järjestelmän valinta ei riipu pelkästään omistajien mieltymyksistä vaan myös käyttöolosuhteista, koska joissakin tapauksissa on maksettava joitakin kustannuksia. Muut tärkeät kuluttajatiedot ovat videossa.
