Kiertovesipumpun asentaminen lämmitysjärjestelmään: itsensä

Tässä artikkelissa puhutaan siitä, miten asennetaan kiertopumppu lämmitysjärjestelmään ilman pätevien ammattilaisten apua. Artikkelin aihe on merkityksellinen, koska useimmissa lämmitysjärjestelmissä käytetään erikoistuneita puhaltimia.

Huolimatta siitä, että jotkin lämmityskattilat valmistetaan integroidulla pumpulla, useimpia kattiloita käytetään edelleen kauko-painelaitteilla.

Ennen kuin tarkastelemme asennuksen ominaisuuksia, määrittelemme aluksi, mitkä ovat syyt kiertovesipumppujen asentamiseen ja käyttöön.

Kiertovesipumpun tarve

Lämpöjärjestelmien epätasainen jakautuminen on yleisin ongelma lämmitysjärjestelmien käyttämisessä yksityisessä talossa. Kun käytät luonnollista kiertoa käyttäviä piirejä, ei ole harvinaista, että lämpöpatterit lämpenevät kattilasta kaukana olevissa huoneissa, kun taas lähellä olevat paristot ovat jo kiehumassa (selvitä tästä, miten kaksiputkinen lämmitysjärjestelmä on asennettu oikein).

Tällaisissa tapauksissa on tarpeen toteuttaa toimenpiteitä, jotta jäähdytysneste liikkuu voimakkaammin järjestelmän läpi.

Jotta lämpö jakautuisi tasaisemmin putkilinjan ja paristojen läpi, käytetään seuraavia menetelmiä:

• Suurempien läpimittaisten putkien asennus verrattuna siihen, mikä oli alun perin asennettu.

Putkien täydellinen korvaaminen omin käsin on tehokas menetelmä, jonka avulla voit lisätä järjestelmän suorituskykyä merkittävästi. Mutta kun päätät käyttää tätä menetelmää, sinun täytyy muistaa, että tarvitset ammatillisen laskelman poikkileikkauksen halkaisijan suhdetta putken pituuteen. Lisäksi koko järjestelmän korvaamiseen tarkoitettujen putkien hinta tulee olemaan huomattava, ja asennukseen tarvitaan myös aikaa.

• Asennus pumpun lämmitysjärjestelmään jäähdytysnesteen pakko- kiertoon.

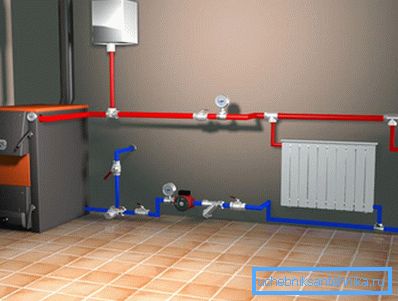

Kiertovesipumpun asentaminen lämmitysjärjestelmään sallii sinun tehdä ilman putkilinjan vaihtamista ja siten vähentää aika- ja materiaalikustannuksia.

Tämän laitteen asennuksen tuloksena lämpötilaindikaattorit ovat yhtenäisiä koko talossa. Lisäksi jäähdytysnesteen intensiivisen kierton vuoksi on mahdollista sulkea pois ilmapistokkeiden mahdollisuus, mikä vaikuttaa positiivisesti lämmityslaitteiden käyttöikään.

Toimintaperiaate ja suunnittelun ominaisuudet

Ennen kiertovesipumpun asentamista lämmitykseen on otettava huomioon tämän laitteen toimintaperiaate. Kuten jo mainittiin, laite on suunniteltu varmistamaan jäähdytysnesteen pakko- kierto suljetussa järjestelmässä.

Pumpun rakenne koostuu sähkömoottorista, roottorista ja akselista, jossa on juoksupyörä. Kaikki rakennuselementit on suljettu suljetussa metallikotelossa.

Mekanismin periaate on yksinkertainen. Laite on asennettu putkilinjan rikkoutumiseen. Kääntämällä akselia juoksupyörällä, jäähdytysneste kiihdytetään vaadittuun suuntaan.

Juoksupyörän pyörimisen aiheuttama paine on pääsääntöisesti riittävä siirtämään nestemäistä väliainetta tehokkaasti kattilasta järjestelmän etäisimpään kohtaan ja takaisin.

Tärkeimmät lajikkeet

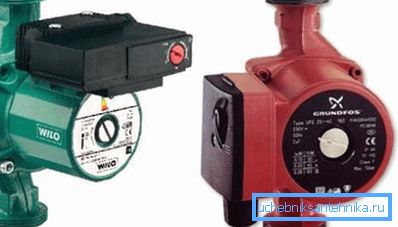

Markkinoilla on saatavilla seuraavia kierrätyspumppuja:

1. "Kuiva" -tyyppiset muutokset, joissa roottori ei pääse suoraan kosketukseen jäähdytysnesteen kanssa.

Tällaisen laitteen työosa eristetään sähkömoottorista ruostumattomasta teräksestä valmistetuilla tiivisterenkailla. Kun mekanismi toimii, renkaat pyörivät toistensa suhteen. Renkaiden toisella ja toisella puolella olevan paine-eron vuoksi on varmistettu oikea tiiviysaste.

Tämän ratkaisun eduista on huomattava, että tehokkuus on 80%. On kuitenkin huomattava haittapuoli, tämäntyyppisille laitteille on ominaista liiallinen melu. Siksi asennus tulisi suorittaa erillisessä äänieristetyssä huoneessa.

Kuivapumput puolestaan ​​ovat kolmea tyyppiä:

• pystysuuntaiset muutokset, joissa suuttimien sijainti on yksi akseli ja moottorin pystysuora sijainti;
• vaakasuuntaiset muutokset vaakasuoralla moottorilla, poistoputkella rungossa ja imuputki akselin etuosassa;
• lohkomodifikaatiot, joissa jäähdytysneste virtaa pituusakselin suuntaan ja se näkyy kuormalla säteittäisesti.

1. ”Wet-tyypin” pumput poikkeavat ”kuivista” vastakappaleista siinä, että juoksupyörä ja roottori ovat suojassa.

Tässä tapauksessa jäähdytysneste toimii jäähdytysnesteenä ja voiteluaineena. Roottori erottuu moottorista erikoislasilla, joka on valmistettu ruostumattomasta teräksestä.

Tämän laitteen etujen joukossa on alhainen melutaso. Mutta on olemassa huomattava haittapuoli - märkäpumppujen tehokkuus ei ylitä 50%, mikä on pienempi kuin kuiva-analogien osoittamat indikaattorit.

Kun olemme päättäneet pumppauslaitteiden valinnasta, harkitse, miten se asennetaan.

Asennusominaisuudet

Alkuvaiheessa on suoritettava kiertopumpun laskenta lämmitykseen. Tämä tehdään seuraavan kaavan mukaisesti:

Q = N / t2-t1,

jossa Q on pumpun kapasiteetti, t on lämpötila kattilan ulostulossa, ja N on lämmityslaitteen teho.

Kaikki nämä parametrit löytyvät valitun laitteen ohjeista.

Asennusohjeet ovat yksinkertaisia, ja siksi pystyt käsittelemään tätä tehtävää yksin ilman asiantuntijoita.

• Lue laitteen asennusohjeet ja kytkentäkaavio ennen asennusta.

Tärkeää: Asennus on suoritettava siten, että tämä paikka on helposti saatavilla.

• Tyhjennä kaikki vesi järjestelmästä.
• Leikkaa putki kuvan osoittamalla tavalla.
• Asenna pumppu ohjeiden mukaisesti.
• Laite on kytketty 220 V: n standardiverkkoon.

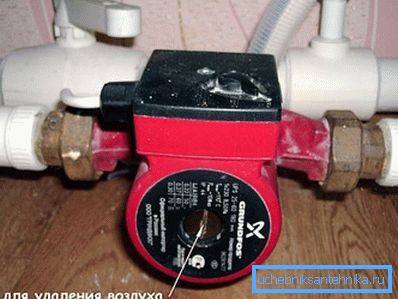

• Asennuksen päätyttyä järjestelmä on täynnä vettä ja siitä poistetaan ylimääräinen ilma. Tämän jälkeen voit käynnistää pumpun.

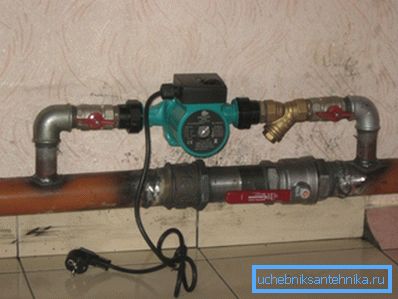

Tärkeää: Asennettaessa on suositeltavaa ohittaa (ohitus). Tämän ohituksen vuoksi järjestelmä toimii luonnollisella tavalla irrotettuna.

johtopäätös

Joten tarkastelimme, miten ja millä laitteilla voit tehdä lämmitysjärjestelmän toimivammaksi ja tuottavammaksi. Sopivan pumpun hankkiminen ja asennuksen jatkaminen (ks. Myös artikkeli Lämmitysjärjestelmän testaus: tarkoitus, ominaisuudet, työmenettely).

Lisää hyödyllisiä tietoja tästä aiheesta löytyy katsomalla tämän artikkelin videota.
