Kiertovesipumpun asentaminen järjestelmään

Yksityisten talojen omistajilla on joskus ongelmia lämmityksessä. Tosiasia on, että tällä hetkellä sen asennuksessa on kaksi periaatetta: itsestään virtaava ja pakko. Ensimmäinen toimii virtauksen ja paluun luonnollisen lämpötilaeron vuoksi. Lämmin vesi pyrkii työntämään kylmän ulos, joten se liikkuu tietyssä suunnassa ilman lisäponnistuksia. Toinen periaate perustuu jäähdytysnesteen liikkeen pakotettuun kiihdytykseen pumpun avulla.

Kun painovoiman lämmitysjärjestelmässä ilmenee ongelmia, ihmiset alkavat ihmetellä, miten nämä ongelmat voidaan korjata. Miksi puhumme painovoimajärjestelmästä? Kyllä, koska pumppu on jo pakotettu lämmitysjärjestelmään. Ja jos lämpöpatterit alkoivat lämmetä huonosti, vanha pumppu pitäisi vaihtaa uuteen. Ymmärrämme, kuinka kiertovesipumppu asennetaan lämmitysjärjestelmään.

Miksi on tarpeen asentaa

Huoneisto on kylmä

Yksi itsestään virtaavan lämmitysjärjestelmän tärkeimmistä ongelmista on jälkimmäisten heikko lämmitys jäähdyttimien haarassa tai jäähdytysnesteen heikko kierto sen läpi ja sen seurauksena kaikkien järjestelmään kuuluvien lämpöpatterien huono lämmitys. Tilan korjaamiseksi voidaan asentaa kiertovesipumpun lämmitysjärjestelmään. Veden liikkeen nopeus kasvaa, verenkierto paranee ja on parempi lämmittää paitsi pitkän kantaman akkuja.

Pumpun valinta

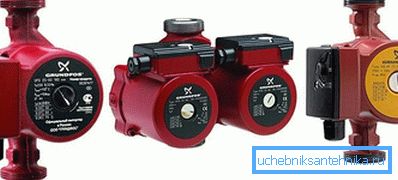

Kiertopumput

Koska kiertovesipumpun täytyy painaa tehokkaasti vesijäähdytysnestettä järjestelmän läpi, sen tehoa ei pidä aliarvioida eikä yliarvioida. Sen pitäisi olla optimaalinen. Sen laskemiseen on olemassa hyvin erityisiä perusteita. Se riippuu lämmittimen suorituskyvystä, lämmitysverkon tilavuudesta ja pituudesta, jäähdytysnesteen virtausnopeudesta. Kaikki tarvittavat lasketut tiedot saadaan instrumenttien ja lämpöpatterien dokumentoinnista, ja putkien vesimäärä lasketaan matemaattisilla kaavoilla (sylinterin tilavuus). Jäähdytysnesteen virtaus on yhtä suuri kuin kattilan teho. Esimerkiksi lämmitysjärjestelmän laitteiden teho on 30 kW, mikä tarkoittaa, että virtausnopeus on sama, vain l / minuutti. Jäähdytysnesteen työntämiseksi kymmenen metrin putkilinjan läpi tarvitaan pumpun pää, joka on 0,5 atm.

Kun pumpun kapasiteetti on määritetty, on valittava valmistaja. Nykyisillä markkinoilla tärkeimmät tuottajat ovat Kiina, Saksa, Puola. Ne eroavat niiden laadusta. Luotettavin ja kestävin - saksalainen, Kiina ja Puola kestävät yhdestä kolmeen vuoteen. Mutta hinnat vaihtelevat huomattavasti: saksalainen pumppu maksaa paljon enemmän.

asennus

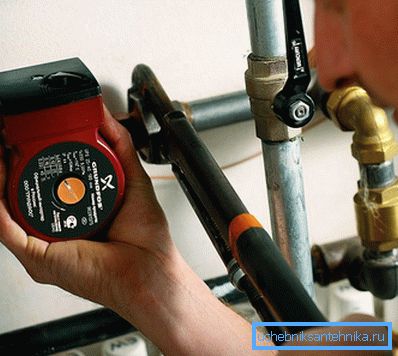

Kiertovesipumpun asennus

Luonnollisesti on välttämätöntä asentaa kiertovesipumppu järjestelmään siten, että sen työ tuo maksimaalisen hyödyn. Kun sinulla on riittävästi kokemusta työkalujen omistamisesta ja ajatuksesta tehdystä työstä, voit tehdä sen itse. Aluksi määrittelemme asennuskohdan. Täällä jokaisella asiantuntijalla on oma selkeä asema.

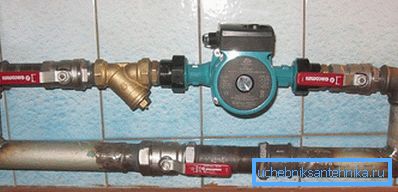

Pumppu asennetaan paluulinjaan.

Jotkut uskovat, että pumpun tulisi seisoa kattilan jälkeen virtauksessa, toiset - että ennen kattilaa paluulinjalla. Tämä on vain osa totuutta. Käynnissä olevien prosessien fysiikan näkökulmasta pumppu voidaan asentaa sekä sisääntuloon että paluuseen - ilman eroa, mutta vain pakotetun lämmityksen tapauksessa. Jos omistajat haluavat vakuuttaa itsensä ja jättää gravitaatiolämmitysjärjestelmän vaihtoehtona pakotetulle, kun valot sammutetaan, kiertopumppu sijoitetaan vain syöttöön.

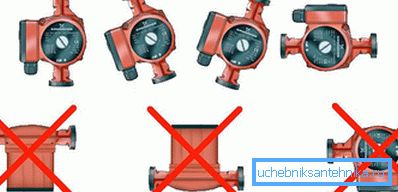

Esimerkki kiertovesipumpun oikeasta ja virheellisestä asennuksesta.

Kun pumppu asennetaan, sen on tiedettävä, miten se kytketään oikein. Voit tehdä tämän noudattamalla tiettyjä sääntöjä:

  1. Koska suurin osa kotitalouksien kierrätyspumpuista toimii vain vedellä täytetyn lämmitysjärjestelmän kanssa (ne poltetaan helposti ilman vettä), ne on asennettava vaakasuoraan tai pystysuoraan ottaen huomioon veden liikkeen suunta (rungon nuolella), roottori on sijoitettava vaakasuoraan. Jos pumppu on eri asennossa, kun vesi vuotaa, sen sähköinen osa voi olla tulva, tai sisäpuolella ei ole riittävästi vettä ja laite palaa.
  2. Laitteen huollon helpottamiseksi venttiilit asennetaan sen eteen ja takana, ja pumppu on asennettu kokoontaitettaviin liitäntöihin. Tarvittaessa se voidaan poistaa poistamatta vettä lämmitysjärjestelmästä. Ennen pumpun asentamista venttiilin jälkeen asennetaan karkea suodatin viiveen, hiekan ja muiden liukenemattomien jätteiden viemiseksi (erityisen tärkeää, jos patterit ovat vanhoja ja putket ovat metallisia). On myös tarpeen tuoda sähköä pumpun asennuspaikkaan.
  3. Jos kiertovesipumppu asennetaan painovoiman lämmitysjärjestelmää ylläpidettäessä, se on asennettava ohituslinjaan. Järjestelmä on seuraava: ohitusputket, joiden halkaisija on pienempi kuin pääputki, hitsataan suoran syöttöputkeen. Kiinnityspisteiden väliin asennetaan joko venttiili tai venttiili painovoiman lämmitykseen (ohitus). Jos on sähköä, pääputken venttiili sulkee venttiilin ja pumppu avataan, pumppu käynnistyy ja järjestelmä on pakko toimia. Kun virta katkaistaan, pumpun venttiilit suljetaan ja suorassa putkistossa ne avataan ja järjestelmä toimii painovoiman avulla. Jos venttiili on asennettu, siirtyminen painovoimajärjestelmään tapahtuu automaattisesti.
  4. Ennen pumpun asentamista on jäähdytettävä ja tyhjennettävä jäähdytysneste. Purkauksen taso riippuu pumpun asennuspaikasta.
  5. Ensimmäinen käynnistys: täytä järjestelmä vedellä, kierrä roottorin ulomman mutterin päälle ja kierrä akselia useita kertoja ruuvitaltalla, jotta se ei tartu kiinni, kiristä mutteri ja kytke pumppu verkkoon.

Nyt talo on lämmin

Kuten näette, kiertovesipumpun asentaminen lämmitysjärjestelmään ei ole niin vaikeaa (ensi silmäyksellä), mutta kokematon henkilö, jopa yksityiskohtaisilla asennusohjeilla, voi tehdä merkittäviä virheitä. Nämä työt on parempi antaa asiantuntijalle, varsinkin kun lämmitysjärjestelmän laadun parantamisen kustannukset ovat paljon halvempia kuin sen täydellinen uudelleenkäsittely putkien ja lämpöpatterien vaihdolla, vaikka maksat paitsi materiaaleista ja laitteista myös työstä.

video

Tämä video näyttää, miten kootaan järjestelmä, jossa on kiertovesipumppu lämmitykseen:

Tämä video koskee kiertovesipumpun asentamista lämmitysjärjestelmään:
