Kiertopumppu lämmitykseen: valinta ja asennus

Miten lämmitysjärjestelmän tyypillinen kiertopumppu on? Mitä merkkejä tämä laite valitsee? Miten se asennetaan järjestelmään? Yritetään vastata näihin kysymyksiin.

luokitus

Kotitalouksien kiertopumput laitteen lämmittämiseen eivät ole kovin erilaiset kuin muut pumput, joilla pumpataan vähän saastuneita nesteitä: juoksupyörä (yleensä keskipakopumppu) vastaa hydraulisen pään muodostamisesta; sähkömoottorin tuottama vääntömomentti.

On kuitenkin olemassa useita merkkejä, joiden avulla nämä laitteet voidaan luokitella.

Märkä roottori

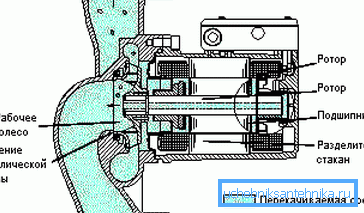

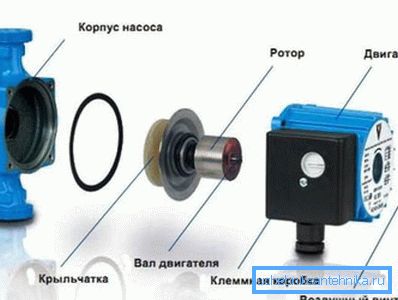

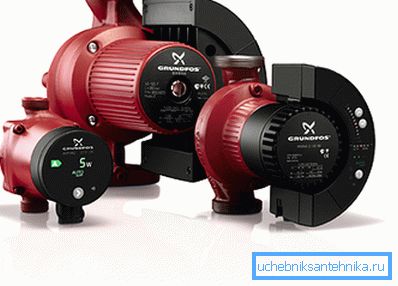

Lähes kaikki kiertovesipumput, joita käytetään kotitalouksissa - märällä roottorilla. Itse asiassa tämä tarkoittaa vain sitä, että sähkömoottorin roottori upotetaan suoraan jäähdytysnesteeseen, joka mahdollistaa ylimääräisen lämmön poistamisen ja laakereiden voitelun.

Tämäntyyppisen laitteen suosio johtuu erittäin houkuttelevasta ominaisuuksista:

• Ne ovat lähes hiljaisia.
• Ne eivät vaadi huoltoa (laakerien, tiivistysholkkien jne. Voitelu ja puhdistus).
• Niiden lämpösuojaus ei riipu muista automaattisista laitteista: se varmistetaan jäähdytysaineen läsnäollessa piirissä.
• Yleensä märkä- roottorilla varustettujen lämmitysjärjestelmien kiertovesipumpuissa on useita toimintamuotoja porrastetuilla tai jatkuvasti muuttuvilla kierroksilla.

Jotta voisimme muodostaa yksipuolisen arvioinnin tämän luokan laitteista lukijalta, on syytä lisätä hunajaa tynnyrissä.

1. Jäähdytysnestettä sisältävän laakerivoitelujärjestelmän ansiosta pumput ovat hyvin herkkiä sen koostumukselle ja puhtaudelle.. Hiekan ja asteikon läsnäolo ei ole hyväksyttävää.

Muuten: ongelma ratkaistaan ​​täysin asentamalla karkea suodatin laitteen eteen.

1. Tähän luokkaan kuuluva lämmityspumppu asennetaan vain vaakasuoralla akselilla.

Kuiva roottori

Pyöreä pumppu kuivan roottorin lämmittämiseksi on myös usein juoksupyörä yhteisessä akselissa moottorin kanssa; täällä moottorin roottori pyörii ilmassa.

Näin ollen yksiköiden ominaisuudet:

• Melutaso on keskimääräistä korkeampi. Melun muodostaa ensinnäkin erillinen puhallin, joka jäähdyttää sähkömoottorin.
• Lämpösuojaus tarjoaa erillisen releen. Tuloksena on säännöllinen ylikuumeneminen staattorin vuorovaikutuksen vastaisesti sen toimintahäiriöiden aikana.
• Pumppu vaatii kunnossapitoa (ainakin - laakereiden ja tiivisteiden tunnetun voitelun).
• Sitä ei voi asentaa moottoriin - yksinkertaisesti siksi, että moottorin kotelo vuotaa, ja vuoto akseliin aiheuttaa oikosulun.
• Lisäksi tämän tyyppiset laitteet ovat yleensä yhden nopeuden mukaisia.

Mitä hyötyä on kuivassa roottorissa, jossa on niin paljon epämiellyttäviä ominaisuuksia? Se, että jäähdytysaineella (tai muulla väliaineella) voi olla mielivaltainen kontaminaatioaste: tämä ei vaikuta laakereiden käyttöikään ja kallis sähkömoottoriin.

Laitteet, joissa on kuiva roottori, ovat useita erillisiä alaluokkia.

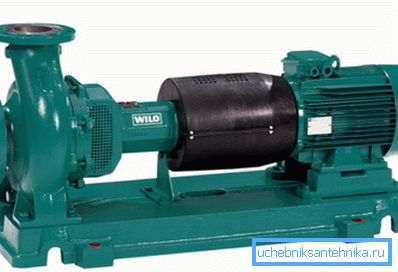

konsoli

Tähän luokkaan kuuluvat pääasiassa teollisuuden kiertovesipumput lämmitykseen. Niiden keskeinen piirre on moottorin ja juoksupyörän asentaminen yhteiselle alustalle (konsolille), jossa on mahdollisuus itsenäiseen vaihtoon; samanaikaisesti eri tehon ja koon moottorit voivat työskennellä yhden juoksupyörän kanssa - riittää, että suuntaus säilyy asennuksen aikana.

Huomautus: juoksupyörä ei istu täällä samassa halterissa kuin moottorin roottori. Ne on yleensä kytketty laipoilla.

Kun asennat tämän luokan laitteita, on hyödyllistä tietää muutama hienovaraisuus.

• Tehokkaat teolliset kiertovesipumput asennetaan erilliseen perustukseen, joka ei liity rakennuksen perustukseen.
• Vähäisten aksiaalisten poikkeamien poistamiseksi moottorin ja pumpun akselin välisen liitoksen laipat eivät usein ole jäykästi liitettyinä pulttien, vaan vahvistetun kumin (esimerkiksi kuljettimen hihnan) avulla.

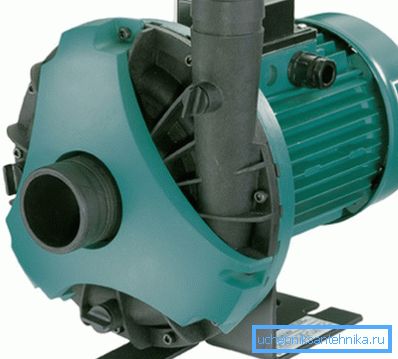

lohko

Toisin kuin edellisessä suunnitelmassa, lohkopumpussa seisoo juoksupyörä yhteisellä akselilla moottorin kanssa. Pumppu toimii vain yhdessä moottorityypissä.

inline

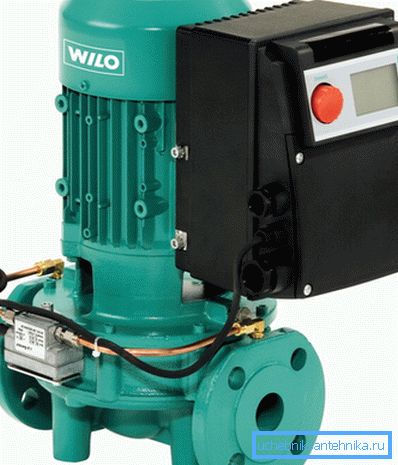

Tämä lämmitysjärjestelmässä oleva kiertopumppu on tunnettu siitä, että tulo- ja ulostuloliitännät ovat samassa akselissa, jonka ansiosta se voidaan asentaa suoraan putkiosaan, jonka etäisyys laippojen välillä on pienin (linja-linja).

Parametrien valinta

Joten meidän on tehtävä omia käsiämme, jotta voidaan asentaa lämmitysjärjestelmä, jossa on tunnettuja ominaisuuksia (lämmittimien lukumäärä ja tyyppi, putken halkaisija jne.).

Kuinka valita laitteen optimaaliset tekniset ominaisuudet?

Virtalähde

Merkittävän tehokas teollisuuslaitteiden osalta se on 380 volttia; Suurin osa kotitalouksista on 220. Ainoa hyöty 12 voltin teholähteestä on turvallisuuden lisääntyminen, jos asia vahingoittuu; tämän vakuuden hinta on tarve ostaa ylimääräinen muunnin ja asentaa pienjännitekaapelit.

Pään paine

Jos teollisuuslämmitysjärjestelmät, joissa on pumppauskierto, tarvitsevat monimutkaisia ​​hydraulisia laskelmia paineen tarpeen määrittämiseksi, kaikki on yksinkertaista mökkien ja huoneistojen kanssa: minkä tahansa kohtuullisen pituisen piirin hydraulinen vastus ei ylitä 2 metriä, mikä sopii tämän ominaisuuden vähimmäisarvoon.

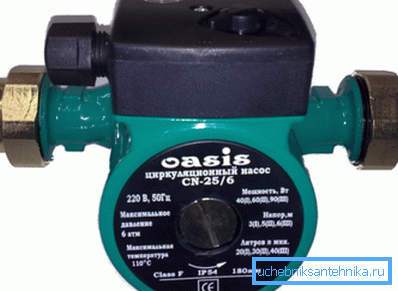

Missä pumpun merkinnässä on merkki hänen aiheuttamastaan ​​paineesta?

Pääsääntöisesti jonkun lähellä nimeä on kaksi numeroryhmää, jotka on erotettu yhdysviivalla (esimerkiksi 25-40). Tässä merkinnässä:

tuottavuus

Se voidaan valita kahdella tavalla. Yksinkertaisin niistä tulee lämmitysjärjestelmän kokonaistilavuuden määrittämiseksi ja kertomalla se kolmella.

Jälleen kerran: pumpun tulee ajaa läpi kaikki jäähdytysnesteen tilavuus kolme kertaa tunnissa. Kun hitaampi kierros on vakavissa pakkasissa, lämpötilan ero piirin alussa ja lopussa on liian suuri.

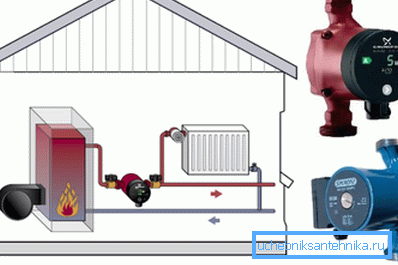

Lämmitysjärjestelmän kokonaiskuumennuskapasiteetin arviointimenetelmä on hieman monimutkaisempi.

Laskentakaava on G = Q / (1,163 * Dt), jossa:

• G - tuottavuus kuutiometreinä;
• Q on lämmönlähteen teho tai erillisen piirin lämpöteho kilowatteina.

• 1,163 on veden lämpökapasiteetti (vakio);
• Dt on virtauksen ja paluun välinen lämpötilaero (normaaliarvo on 20 astetta).

Niinpä 16 kW: n ja 20 asteen lämpötila-asteen kattilan teho on 16 / (1,163 * 20) = 0,7 m3 / tunti.

asennus

Kuinka vaikeaa on asentaa kierrätyspumput lämmitysjärjestelmiin omin käsin?

Yleensä tässä on vähän hienovaraisuuksia.

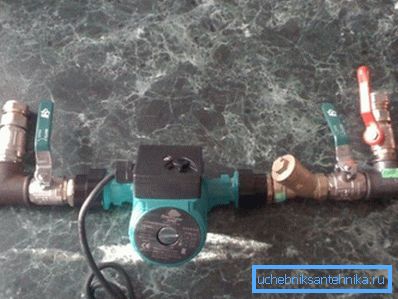

• Virtayhteys on erittäin suositeltavaa maadoitetun pistorasian kautta.
• Jäähdytysnestettä pitkin pumpun eteen asetetaan karkea suodatin.
• Pumpun molemmilla puolilla ja lämmitysventtiilin suodattimella on - venttiili tai venttiili.

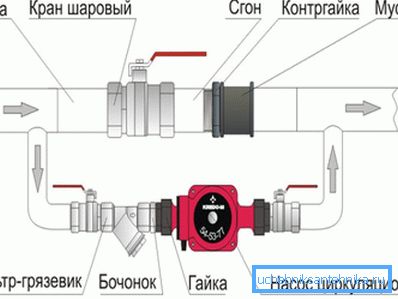

• Jos pumppu asetetaan painovoimajärjestelmään ja tulevaisuudessa sitä on tarkoitus käyttää luonnollisen kierron yhteydessä, ohituspoikkeamien väliin jää ohitus. Se toimitetaan välttämättä venttiilillä (parempi pallo).

Hyödyllistä: jos pumpun käydessä ei ole kiertoa lämmitysjärjestelmässä, tämä todennäköisesti tarkoittaa takavarikoitua takaiskuventtiiliä. Jäähdytysneste alkaa kiertää pienessä ympyrässä ohitustien kautta.

johtopäätös

Pohdimme (vaikkakin hieman pinnallisia) tuttavuuksia tämän tyyppisiin lämmityslaitteisiin.

Kuten aina, liitteenä oleva video tarjoaa lukijalle lisää materiaaleja. Onnea!
