Keräilijän lämmitysjärjestelmä - täydellinen valinta

Jopa lämmitysjärjestelmän suunnitteluvaiheessa on valittava useita täysin erilaisia ​​menetelmiä jäähdytysnesteen syöttämiseksi lämmityspattereille. Jos budjetti ei ole heikko, kollektorijärjestelmä olisi ihanteellinen vaihtoehto, ja parametrien, kuten helppokäyttöisyyden ja kestävyyden kannalta, se on parempi kuin analogit.

Keräilijän ja muiden johtojen vertailu

Voit valita yhden kolmesta tavallisesta tapojen levittämisestä:

• yksiputki lämmitys - ihanteellinen lämmitys pieni yksityinen talo. Tässä tapauksessa kaikki lämpöpatterit on kytketty sarjaan, mikä tarkoittaa, että ketjun viimeinen akku toimii vähemmän tehokkaasti kuin ensimmäinen. Tällaisen järjestelmän kustannukset ovat kuitenkin vähäiset;

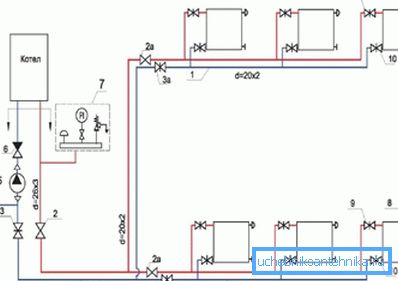

• 2-putkinen lämmitys, kytkentäkaavio voidaan esittää 2 rinnakkaisena piirinä, yksi syöttää kuumaa jäähdytysnestettä lämmityslaitteisiin, toinen poistaa jäähdytetyn jäähdytysnesteen kattilaan. Tätä lämmitysmenetelmää voidaan pitää yleisimpänä;

• kollektorijohtimet poikkeavat luetelluista analogeista siinä, että jokainen jäähdytin toimitetaan erikseen jäähdytysnesteen kanssa. Toisin sanoen huoneeseen asennetaan kerääjä (sen laitteessa - myöhemmin artikkelissa), ja siitä kullekin akulle on syöttö- ja poistoputki. Tämä vaikuttaa kustannuksiin ja asennuksen monimutkaisuuteen, mutta kaikki työ voidaan vielä tehdä omin käsin.

Tämä ei tietenkään ole paras vaikutus asennus- ja materiaalikustannuksiin. Putkien kokonaispituus on tässä tapauksessa suurin, ja keräilijä maksaa myös rahaa (varsinkin jos valittu malli ei ole viimeinen valmistaja termostaateilla).

Keräilijän lämmityksen vahvuudet ja heikkoudet

Luonnossa ei ole ihanteellisia ratkaisuja, eikä kollektorilämmityspiirin käyttö ole poikkeus.

Keräilijän lämmitysjärjestelmän etuja ovat:

• lämmitysjärjestelmän joustavuus - suoraan kampasimpukkaan voit asentaa termostaatteja, joiden kanssa lämpötilan säätäminen yhdellä säteilijällä säädetään;

Kiinnitä huomiota! Voit tarvittaessa sammuttaa akun. Lämmitysjärjestelmän loppuosa toimii normaalisti.

• koska jokainen jäähdytin on varustettu jäähdytysnesteellä erikseen, on mahdollista käyttää pienen osan putkea;
• Haluttaessa voit helposti käyttää yhdistettyä lämmitysjärjestelmää. Toisin sanoen, jaa se kahteen piiriin, joissa on erilaiset käyttölämpötilat, tai käytä eri tyyppistä jäähdytysnestettä kussakin piirissä. Tällaiseen ratkaisuun tarvitaan hydraulinen neula.

Keräilijän ulkoasua ja heikkoja kohtia on:

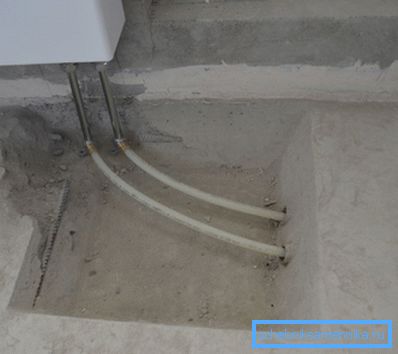

• korotettu hinta on jo mainittu, lisäksi, jos korjaukset ovat välttämättömiä, voi syntyä vaikeuksia - loppujen lopuksi lämmitysputket piilotetaan suoraan lattian alle (usein ne yksinkertaisesti täytetään kytkimellä);

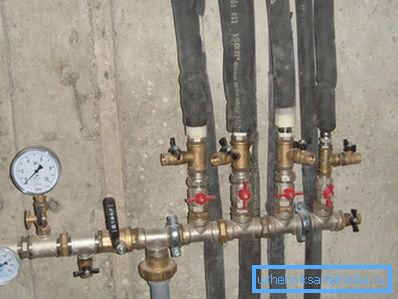

• putkia, joilla on tällainen asettelu, ei voida asettaa seinien varaan. Tarkemmin sanottuna se voidaan tehdä teknisestä näkökulmasta, mutta sitten lähes puolet seinästä suljetaan putkilla - epäilyttävä lisä sisustukseen;

• lämmön kerääjän jakautuminen pienen halkaisijan omaavien putkien kanssa vaatii tehokkaampaa kiertovesipumppua, koska hydraulinen vastus kasvaa;
• Tällaista lämmitysjärjestelmää ei voida soittaa täysin itsenäiseksi - joka tapauksessa tarvitaan sähköä - pumpun käyttämiseksi. Luonnollinen paine ei riitä jäähdytysnesteen kiertämiseen.

Kollektorilämmitysjärjestelmän laite ja toimintaperiaate

Tämän järjestelmän mukaan ei ole mahdollista järjestää paitsi lämmittimiä myös lämpöpattereilla, vaan esimerkiksi järjestää huoneeseen lämmin lattia - toisin sanoen tehdä ilman paristoja. Lämmitysjärjestelmä pysyy kuitenkin muuttumattomana ja toimii samalla periaatteella.

Keräilijöiden tyypit

Keräilijöitä voidaan käyttää:

• perinteisen lämmityksen järjestäminen (lämpöpattereilla). Voit yhdistää säteilijät 2-3 kappaleen ryhmiin putkien säästämiseksi ja asennuksen helpottamiseksi;
• lämmitys periaatteella "lämmin" lattia;

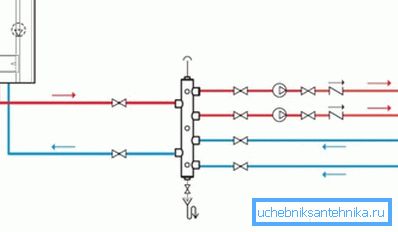

• erottaa yksi piiri vähintään 2: een. Tässä tapauksessa kattila toimii molempien piirien energialähteenä, mutta niiden jäähdytysnesteen lämpötila voi vaihdella merkittävästi (ne voivat jopa käyttää erilaisia ​​jäähdytysnesteitä).

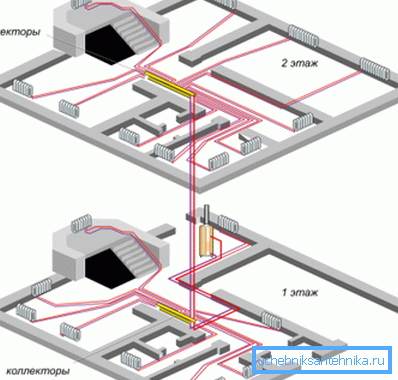

Lämmityksen kollektorijärjestelmää, jossa käytetään "lämpimää lattiaa", on ominaista lisääntynyt vastus, joten lämmitysjärjestelmään voidaan tarvita lisää kiertovesipumppua. Jakokotelo voidaan sijoittaa parhaiten talon keskelle, jolloin eri huoneiden lämmitysputkien pituus on suunnilleen sama.

Toinen olennainen elementti tällaisessa järjestelmässä on sekoitusyksikkö, jossa jäähdytysnesteen lämpötila laskee. Kattilan ulostulossa vesi lämpenee noin +90 ° C: een, ja lattialämmitysjärjestelmissä lämmönsiirtimen lämpötilan tulee olla noin +40 ° C.

Keräilijän lämmitysjärjestelmän elementit

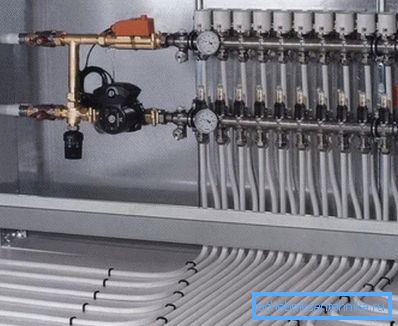

Yleensä kaikki elementit on piilotettu erilliseen pieneen kaappiin, ja se sijaitsee huomaamattomassa paikassa seinää vasten. Putket kulkevat lattian alla, joten huoneen sisätilaa ei häiritä.

Pääelementti on kampa (tarvitaan 2 kpl). Ulkopuolella kampa (tai kampa) näyttää yksinkertaiselta putkiosalta, johon on hitsattu useita hanoja (ostomalleissa yleensä hanojen määrä on 2–12).

Kiinnitä huomiota! Tarvittaessa ostetut kammat voidaan liittää toisiinsa. Joten voit luoda kampanjan mihin tahansa määrään ulostuloja / tuloja.

Keräilijän lämmitysjärjestelmät ovat pääsääntöisesti varustettu virtausmittareilla ja termostaateilla - verrattuna kokonaiskustannuksiin näiden laitteiden hinta ei ole niin suuri. Ostetut kampasimpukat on varustettu laitteilla lämmönsäätelyyn ja veden virtauksen mittaamiseen tehtaalla, joten valitse vain sopiva malli.

Virtausmittarit asennetaan syöttökammioon, koska kampa on varustettava ilmanvaihtoventtiileillä - se on hyödyllinen ilman poistamiseksi lämmitysjärjestelmästä. Lämpötilansäätimet on asennettu kammioon, joka hyväksyy jäähdytetyn jäähdytysnesteen.

Työn ominaisuudet ja yksittäisten elementtien sijainti

Kattilan lämmittämä lämmönsiirtoauto siirtyy pääputkikammioon ja siirtyy pattereihin erillisten putkien kautta. Kaikkien lämmittimien saman lämmityksen varmistamiseksi on suositeltavaa käyttää noin saman pituisia ja halkaisijaltaan putkia. Tämän jälkeen jäähdytetty jäähdytysneste virtaa poistoputken läpi toiseen jakoputkeen ja virtaa takaisin kattilaan.

Asennettu termostaatti ohjaa veden lämpötilaa ja tarvittaessa lisää / vähentää jäähdytysnesteen virtaa säteilijän läpi, joten huoneen lämpötila on säädetty.

Keräilijän lämmitys toimii vakaasti vain tietyissä olosuhteissa:

• On tarpeen asentaa paisuntasäiliö, jonka avulla voidaan kompensoida jäähdytysnesteen tilavuuden kasvua lämmityksen aikana.

Kiinnitä huomiota! Paisuntasäiliön minimimäärän on oltava 10% lämmitysjärjestelmän jäähdytysnesteen tilavuudesta.

• kiertopumppu sijaitsee paluupalvelulla;
• Paisuntasäiliön optimaalinen paikka on kiertopumpun edessä oleva putkiosa.

Kollektorilämmitysjärjestelmän asennus

Perinteisesti koko asennusprosessi voidaan jakaa kolmeen vaiheeseen: putkien sijoittaminen ja kiinnittäminen huoneen lattialle, keräyslaatikon asentaminen ja yhdistävät putket kampoihin.

Ohjeet työn suorittamisesta näyttävät tältä:

• pohja valmistetaan ensin - betoni puhdistetaan ja tasoitetaan;
• sitten levitetään vedeneristyskerros, ja nauha on liimattu huoneen kehää pitkin, mikä tasoittaa betonikerroksen laajenemisen;

Kiinnitä huomiota! Jos huoneen lattia on puinen, putket voidaan laittaa yksinkertaisesti levyjen alle, mikä helpottaa suuresti työtä.

• sitten seuraa vesieristyskerros;

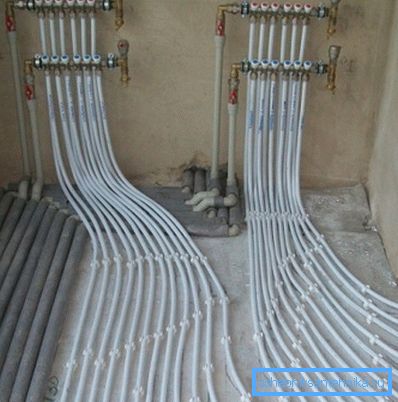

• sen päälle asetetaan tavallinen metalliverkko ja kiinnitetään siihen putket langalla tai erityisillä kiinnikkeillä. Kun kiinnität putket lankaverkkoon, tulee jättää pieni aukko;

• seuraa sitten lattian täyttöä. Tällä menetelmällä putkien asennuksessa jäähdytysnesteen kuljetuksen aikana jäähdyttimeen, ne toimivat osittain lattialämmityksellä huoneessa.

Keräyskaappiin, sitten yksityiseen taloon, voit valita joko seinä- tai lattiamalleja sekä seinään rakennettuja vaihtoehtoja. Periaatteessa tämä ei vaikuta lämmitystehokkuuteen millään tavalla, joten on valittava pikemminkin keräyskammioihin pääsyn helppouden perusteella.

Seinään rakennettujen kaappien mallin alla on toivottavaa tarjota kapealle talon suunnitteluvaiheessa. Tyypistä riippumatta säilytin on kiinnitettävä myös seiniin ankkurilla tai ruuveilla (puinen talo), jolloin lukon suunnittelussa on erityiset silmät.

Manifold Comb

Sopivan kammion valitseminen keräilijän lämmitykseen on helppoa. Laite on yksinkertainen, joten sinun on ensin kiinnitettävä huomiota tapausmateriaaliin.

Ostetut laitteet voivat olla:

• teräskotelo ja oksat;
• valurautakotelolla;
• muovikotelolla.

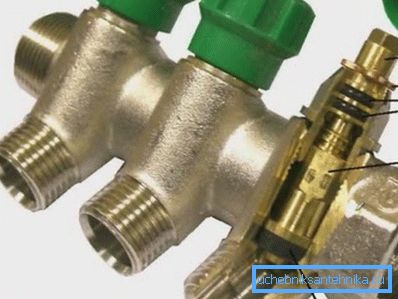

Etusijalle tulisi antaa muottipuristimet, vaikka huomattava painehäviö, kotelo ei anna virtausta. Syöttö- ja paluuputkien liitännän osalta, myös yksinkertaisimmissa malleissa, ulostulot ovat kierteitettyjä, mikä helpottaa suuresti asennusta.

Keräilijän lämmitys voidaan järjestää ilman ostettuja kampauksia, 2 vaihtoehtoa on mahdollista:

• hitsauksen avulla - talouden kannalta on erittäin kiistanalainen vaihtoehto. Ensinnäkin kaikki eivät osaa työskennellä hitsauskoneella, ja toiseksi sauman laatua ei voida taata. Jos vuoto on epätäydellinen, taataan. Lisäksi on välttämätöntä ostaa puuttuva vahvistus, minkä seurauksena säästöt ovat niukat;

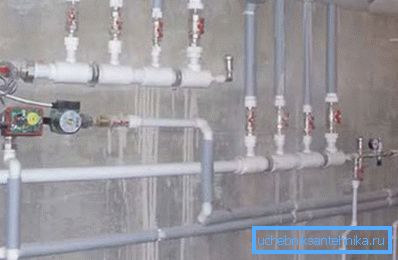

• No, budjettivaihtoehto on PP-putkistosta. Tällöin kammi muistuttaa sarjaa teesejä, jotka on kytketty sarjaan pistokkeella. Tarvittavista työkaluista tarvitaan vain laite PP-putken juottamiseen. Tällaisella kollektorilla on kaikki polypropyleeniputken heikkoudet, erityisesti voimakkuuden heikkeneminen korkeassa lämpötilassa jäähdytysaineessa.

Yhteenvetona

Keräilijän lämmitysjärjestelmää voidaan kutsua ihanteelliseksi tehokkuuden kannalta. Riippumaton jäähdytysnesteen syöttö jokaiselle säteilijälle mahdollistaa ihanteellisen mikroklubin saavuttamisen jokaisessa talon huoneessa. Suuri verrattuna perinteisiin lämmitysjärjestelmiin, kustannukset ovat jonkin verran pitäneet kiinni tämäntyyppisten asuntojen lämmityksen suosion kasvusta, mutta jos talousarvio sallii, lämmitys keräilyjärjestelmällä on ihanteellinen.

Video keskittyy kampauksen suunnitteluun.
