Kattoinfrapuna-lämmitys: kuinka suuret huoneet lämmitetään

Lähes jokainen päällikkö, joka on tottunut tekemään kotitöitä omilla käsillään, tuntee perinteiset ilmastointijärjestelmät, joissa tärkeimmät lämmityselementit ovat lämpöpatterit. Mutta on muitakin tapoja lämmittää tilaa. Erityisesti katto-IR-paneelit lämmitykseen.

Ne ovat yksinkertaisesti välttämättömiä vyöhykkeen lämmityksen järjestämiseksi ja ne asennetaan usein tilaviin huoneisiin, joissa on korkeat katot. Tietoja niiden tyypeistä ja asennuksesta, lue lisää.

Peruskäsitteet

IR-säteilijöiden toiminnan periaate

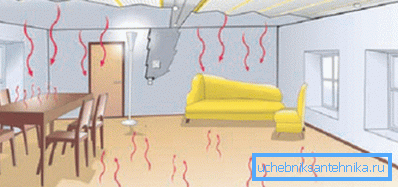

Jos lämpöpatterit ja konvektiolämmittimet nostavat ilmamassojen lämpötilaa, infrapunasäteily lämmittää itse esineet, jotka ovat huoneessa ja putoavat laitteen säteilyalueelle. Tämän takia 1-2 minuutin kuluttua käynnistyksestä huoneeseen löytyy mukavia olosuhteita löytää ihmisiä.

Infrapunasäteilyn käytön edut ovat seuraavat:

• laitteiden tehokkuus on erittäin korkea (kattoelektronisten kalvopaneelien osalta tämä luku on 98%);
• pieni koko - asennuksen ja rakentamisen päätyttyä infrapunapaneelit eivät näy ollenkaan.

Infrapuna-lämmittimien lajikkeet

Nykyaikainen teollisuus tuottaa monia ilmastolaitteita infrapunasäteilyllä. Ne eroavat käytetyn energian tyypistä ja pääasiallisesta sovelluksesta.

Laitteistoista löytyy seuraavia laitteita:

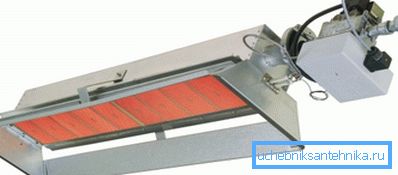

1. Kaasulämmittimet. Tässä tapauksessa lämpöaallot emittoivat erikoismateriaalilevyjä, jotka puolestaan ​​kuumennetaan poltetun kaasuseoksen avulla.

Kiinnitä huomiota! Kaasun infrapunasäteilijöillä on erittäin suuri teho, koska sitä tuskin voidaan käyttää sisätiloissa. Useimmiten tällaisia ​​rakenteita käytetään suurten alueiden teollisuus- ja kaupallisten rakennusten lämmittämiseen.

1. Sähköiset säteilijät. Yleisimmät laitteet. Tällöin infrapuna-aallot lähettävät erityisiä spiraaleja tai lämpö-sähkölämmittimiä. Toiminnan tehokkuuden parantamiseksi lämmittimet voidaan lisäksi varustaa heijastimilla ja lämmön diffuusoreilla.

1. Kalvon IR-paneelit. Erikoisalustalla liimataan hiilikuitulangat, jotka ovat lämpöenergian lähteitä. Useimmiten tällaiset lämmityselementit on kiinnitetty kattoon ja peitetty koristeella. Suuri lämmitys huoneissa, joissa on korkeat katot (yli 2,5 metriä).

Soveltamisalan osalta on:

1. Infrapunasäteilijät teolliseen käyttöön. Ne kuluttavat paljon sähköä tai kaasua, mutta niillä on suuri teho. Ne ovat melko suuria ja erittäin hienostuneita, joten asunnot asennetaan hyvin harvoin.

Kaupalliseen käyttöön tarkoitettuja infrapunasäteilijöitä voidaan käyttää lämmittämään avoimet terassit, puistot, leikkikentät ja niin edelleen.

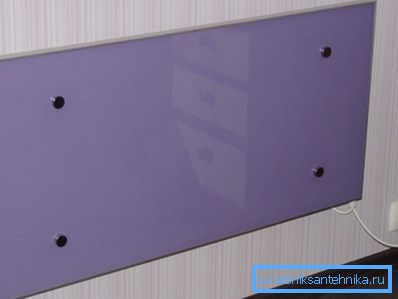

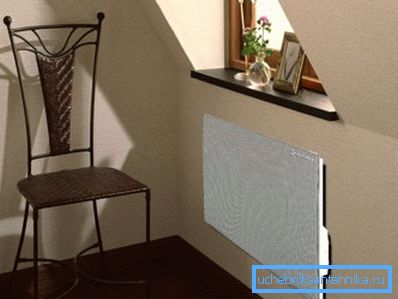

1. Kotitalouksien lämmittimet. Tähän luokkaan kuuluvat infrapunaelokuvat ja erityiset säteilijät, joita käytetään sähköllä. Niillä on houkutteleva ulkonäkö ja ne sopivat täydellisesti huoneen sisätilaan.

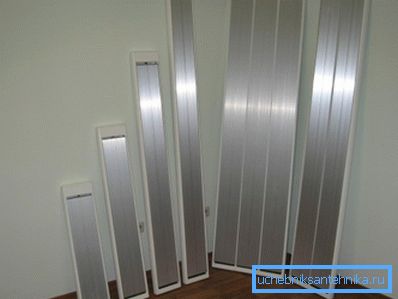

Oikean mallin valitseminen

Säteilijöitä, jotka lämmittävät huoneen infrapunasäteillä, voidaan käyttää pääasiallisina lämmönlähteinä tai varajärjestelmänä, joka voidaan kytkeä päälle, jos pääverkko katkeaa tai se on riittämätön.

Kun kuvattuja laitteita käytetään jatkuvasti, niiden teho on laskettava oikein:

• huoneissa, joiden katon korkeus on jopa 3,5 metriä - 1 kW per 1 m³ alue;
• suuremmalla etäisyydellä lattian ja katon välillä - 1,3 kW / 1 m³ alueella.

Lisäksi on otettava huomioon seuraavat tekijät:

• rakennuksen ulkoseinien paksuus ja materiaali;
• lämmityskerroksen ja siihen käytettävän materiaalin läsnäolo tai puuttuminen;
• asennettujen ikkunayksiköiden tyyppi, ikkunoiden aukkoiden lukumäärä, kaksoislasit ja niin edelleen;
• kattojen ja liitäntälaitteiden päällekkäisyyksien lämmöneristysominaisuudet.

Sähköisen infrapunalämmittimen kiinnitys

Helpoin tapa järjestää lämmitys infrapunasäteilyllä on asentaa kotimaisia ​​ja ulkomaisia ​​valmistajia.

Tämä prosessi ei vaadi yksityiskohtaista kuvausta, mutta jotta tulos ei petty, sinun on noudatettava näitä vaatimuksia:

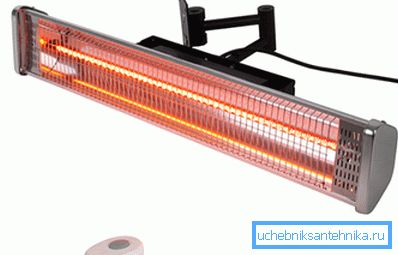

• osta luotettavia kiinnitystarvikkeita, jotka pitävät laitetta tiukasti kiinni (on suositeltavaa käyttää laitteen mukana tulevia kiinnikkeitä);
• varmista, että laitteen reunat eivät pääse kosketuksiin palavien aineiden kanssa;
• Sähköjohtojen liitos on välttämätöntä eristää huolellisesti polymeerinauhalla tai erikoiskorkilla.

Kalvojen infrapunasäteilijöiden asennusmenetelmä

Infrapunasäteilijöiden asennukseen on sovellettava tiettyjä sääntöjä, joiden noudattamatta jättäminen voi johtaa laitteiden rikkoutumiseen ja vahingoittaa ihmisten terveyttä.

Asennusohjeissa säädetään erityisesti seuraavien sääntöjen noudattamisesta:

• lämmittimien ylärajan on oltava tietty korkeus (vähintään 2500 cm);
• Jäähdyttimien sijoittaminen on kielletty siten, että infrapunasäteiden virtaus kohdistuu suoraan henkilöön (esimerkiksi makuuhuoneen sängyn yläpuolella);
• lämmittimiä ei saa asentaa ikkunan aukkoihin;
• Jos huoneen on tarkoitus asentaa IR-paneelit, kattoa ei pitäisi peittää polymeerien koriste-aineilla.

Vihje! Kun infrapunasäteilylämmitys on asennettu pieneen huoneeseen, voit tehdä työn itse, muuten sinun on suoritettava monimutkaisia ​​rakennustöitä, joita edeltää tekniset laskelmat. On parempi antaa asiantuntijoiden työ.

Itse prosessi koostuu useista vaiheista, joista kukin on kuvattu yksityiskohtaisesti jäljempänä.

Eristeiden asennus

Infrapunalämmittimien asennuksessa käytettävän lämmöneristysmateriaalin on oltava alhaisen lämmönjohtokertoimen lisäksi heijastava seinä metallikalvosta.

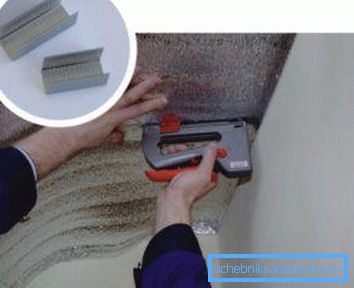

Optimaalinen kerrospaksuus on 5 mm, jos katto on valmistettu lämpöä johtavista materiaaleista, voit ottaa 10 mm: n eristyksen. Lisäksi tarvitset rakentamisen nitojan (jos katto on puinen tai tukipalkit on asennettu) tai erityinen kiinnityslaitteisto, jossa on tyynyt ja leveät korkit (kun katto on tehty betonista).

Työohjelma on seuraava:

• lämpöeristeen levyt asetetaan pinnalle ja ne on kiinnitetty enintään 50 cm: n välein;
• vierekkäisten arkkien välillä on tehtävä leveys 2–3 cm;

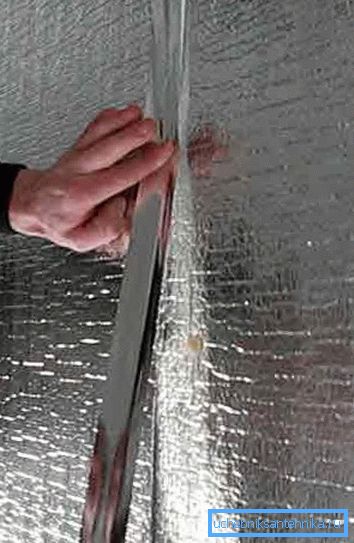

• saumojen heijastavien ominaisuuksien parantamiseksi liimataan erityinen liimakalvo.

IR-paneelien kiinnittäminen

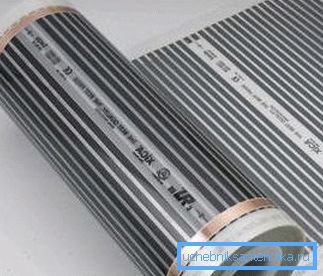

Rakenteellisesti infrapunakalvolämmitin on hiililevy, johon liimataan johtavia hiilikuituja. Lisäksi jokaisella elementillä on erityisiä paikkoja niiden kiinnittämiseksi pystysuoraan tai vaakasuoraan pintaan.

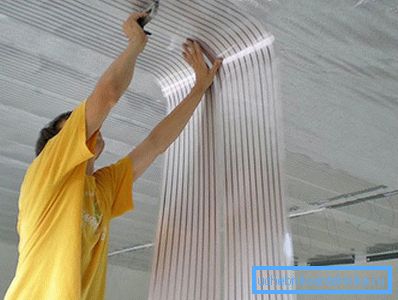

Lämmityselementtien asennusjärjestys on sama kuin lämmön heijastavan materiaalin asennuksessa. Samoja työkaluja ja materiaaleja käytetään.

Kiinnitä huomiota! Kalvon infrapunasäteilijät voidaan kiinnittää yksinomaan niiden reunoissa oleviin läpinäkyviin kenttiin (ne on erityisesti suunniteltu tähän). Muuten voit pilata laitteen, jonka hinta ei ole niin pieni.

Jos epäilet kykyjäsi tai sinulla ei ole riittävästi kokemusta LVI-asennuksesta, on suositeltavaa ottaa yhteyttä asiantuntijoihin, jotka eivät ainoastaan ​​suorita tehtävää laadullisesti, vaan myös takaavat laadun.

Sähköliitäntä

Jotta infrapunasäteilijät voivat suorittaa tehtävänsä, ne on liitettävä sähköverkkoon.

Tämä tapahtuu seuraavasti:

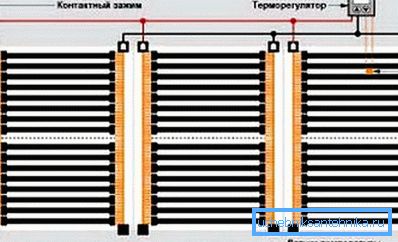

1. Hieman kaukana lämmityskalvoista valmistetaan kattopinnalle lämmitin, joka lämmittää lämmittimet siihen. Trunkilinja on valmistettu sopivasta poikkileikkauksesta yhdestä johtimesta (säteilijöiden lukumäärästä riippuen). Laitteet on kytketty rinnakkain.

1. Asennuksen lopussa kaikki nivelet eristetään huolellisesti ja kaapelikanava suljetaan siten, että se ei pilaa huoneen ulkonäköä.
2. Tämän jälkeen lämmitykseen asennetaan automaattinen termostaatti. Sen lämpötila-anturin tulisi olla noin puolitoista metrin korkeudella lattiasta. Jos huone on pieni, ohjauslaite asetetaan yksinkertaisesti syöttökaapelin taukoon.
3. Suuremmissa tiloissa kytkentäkaavio on erilainen. Kaikkien paneelien johdot kerätään erityiseen ohjauspaneeliin, jossa magneettikontaktorit asennetaan termostaatin avulla.

Työn lopussa järjestelmä testataan kaikissa nykyisissä tiloissa. Jos se onnistuu, voit asentaa koriste-aineet kattoon.

johtopäätös

Infrapunalämmitys on erittäin tehokas ja helppo asentaa ilmastojärjestelmä. Sen käyttö pääasiallisena voidaan kuitenkin lisätä tehonkulutusta, joka on kalliimpaa kuin autonomisen kattilan kuluttama kaasu (ks. Myös artikkeli Infrapunafilmi lämmitykseen - laite ja ominaisuudet).

Tarkastellessasi sinulle tarjottua videota voit oppia taloudellisemmista tavoista lämmittää kotiasi.
