Kapeat patterit: vaihtelut ja käyttötarkoitukset, vaaka- ja

01-08-2018
Lämmitys

Lämmityspatterien valinta liittyy yleensä lämmöntuotannon ja lämpöhäviön laskemiseen, mutta vielä yksi tärkeä kohta - laitteen noudattaminen huonesuunnitteluun. Vakioakut ovat kaukana aina merkityksellisistä, ja haluamme harkita kapeita horisontaalisia lämmityspattereja, pystysuuntaisia ​​malleja ja niiden toiminnan ominaisuuksia.

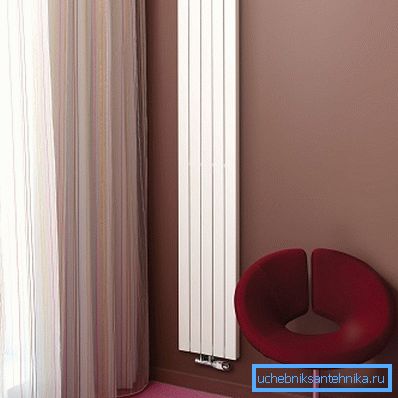

Kuvassa kapea pystysuora jäähdytin.

Kapeat patterit

laji

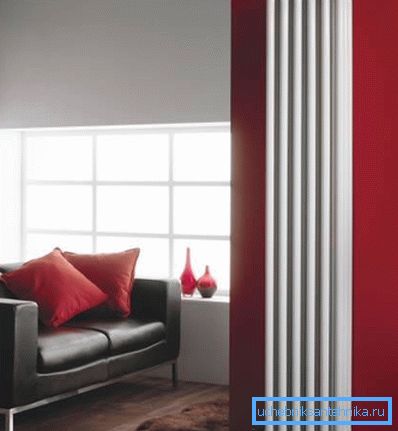

Esimerkki modernista muotoilusta, jossa käytetään kapeaa säteilijää.

”Kapean” määritelmä näyttää olevan melko virtaviivainen ja epämääräinen, joten on tarpeen ottaa käyttöön selkeys.

Ensinnäkin kapeaa voidaan kutsua paitsi vaakasuoraksi, myös tuotteen pystysuoraksi projektioksi, joten saamme kaksi ryhmää:

  1. Tarkastellaan kapeita horisontaalisia laitteita, joiden korkeus on paljon pienempi kuin leveys, eli kotelon vaakasuora projektio;
  2. Pystysuuntaiset laitteet, joiden leveys on paljon pienempi kuin korkeus, ja tarkastelun kohde on kehon pystysuuntainen projektio.

Kiinnitä huomiota! Vertikaalisia ja vaakasuoria akkuja käytetään eri tavoin ja ratkaistaan ​​erilaisia ​​teknisiä ja suunnittelutehtäviä.

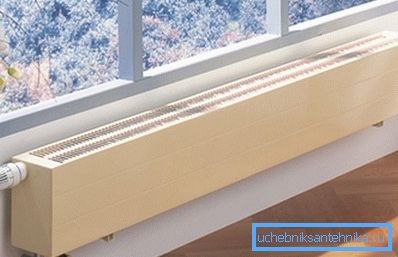

Kapea horisontaalinen malli.

Tämä konvektoriryhmä voidaan jakaa yleisesti hyväksytyn luokituksen perusteella, jotta voimme erottaa seuraavat tyypit turvallisesti:

  • Putkimaiset rekisterit, valmistettu teräksestä, kuparista tai valuraudasta. Suunnittelu on pystysuorien tai vaakasuorien putkien yhdistämisjärjestelmä, joka on erittäin suosittu kapeassa suunnittelussa;
  • Jaksolliset valurautaparistot. Tämä on tuttu malli Neuvostoliiton jälkeisten kaupunkien asukkaille, joka on myös erittäin suosittu epätyypillisten tuotteiden tuotannossa.
  • Jaksolliset konvektorit, joissa on evät. Nämä ovat moderneja alumiini- tai bimetallilaitteita, joilla on tyypilliset pystysuorat levyt;
  • Teräslevyt. Esitä hitsatut profiiliteräslevyt, jotka muodostavat sisäisiä kanavia profiloinnin vuoksi. Jäähdytysneste kiertää kanavien läpi ja lämmittää paneelin.

Kiinnitä huomiota! Jokaisella rakennustyypillä on hyvät ja huonot puolensa, joten kun suunnittelet lämmitysjärjestelmää omin käsin, on parempi lukea erillisiä artikkeleita verkkosivuiltamme, jotka on omistettu tyypille.

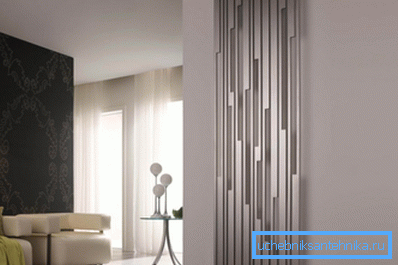

Ei-standardityyppisiä malleja.

Kapeat konvektorit voidaan valmistaa mm. Eri materiaaleista. Käytetty materiaali vaikuttaa myös suuresti laitteen tehokkuuteen, joten tämä tekijä on otettava huomioon.

Nykyään tällaisista metalleista valmistetaan paristoja:

  1. Valurauta;
  2. terästä;
  3. alumiini;
  4. kupari;
  5. Teräs + alumiini;
  6. Kupari + alumiini.

Suurin lämmönsiirto havaitaan kupari- ja alumiinituotteissa, mutta ensimmäiset ovat liian kalliita ja jälkimmäiset vaativat järjestelmän jäähdytysnestettä ja painetta. Teräslaitteet pelkäävät veden vasaraa ja korroosiota, valurautaa - liian raskasta ja inerttiä.

Bimetalliteräs-alumiiniradiaattoria pidetään kompromissiratkaisuna.

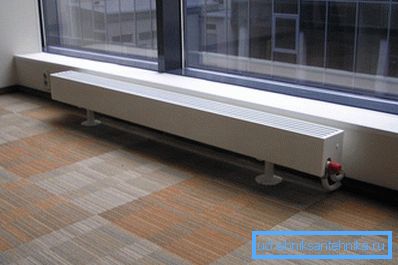

Lämmönsiirron tehokkuus riippuu kotelomateriaalista.

Kiinnitä huomiota! Laitetyyppien luokittelu ja erot eivät riipu niiden koosta ja ne tehdään yleisten sääntöjen mukaisesti.

tapaaminen

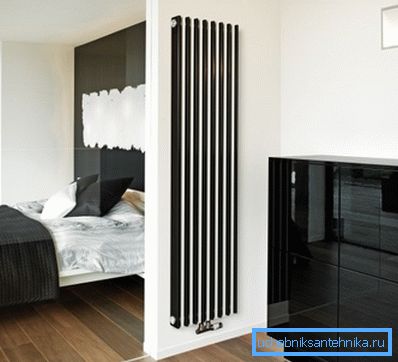

Epätyypillinen muoto ratkaisee tekniset ja taiteelliset tehtävät.

Puhutaanko kapeiden lämmityslaitteiden nimittämisestä. Miksi niitä tarvitaan?

Tosiasia on se, että standardituotteita ei voida sovittaa sisätiloihin, erityisesti nykyaikaisiin huoneistoihin ja taloihin. Kuten tiedetään, on tavallista asentaa lämpöpatterit ikkunoiden alle, mutta nykyiset suuntaukset lisäävät ikkuna-aukkoja, ja tavanomaiset paristot eivät yksinkertaisesti sovi ikkunalaudalle.

Usein ikkuna vie koko seinän korkeuden. Tällöin asennetaan maanalaiset konvektorit, tai ikkunan lähellä asennetaan korkea ja kapea säteilijä, joka ratkaisee talon tietyn alueen lämmityksen ongelman.

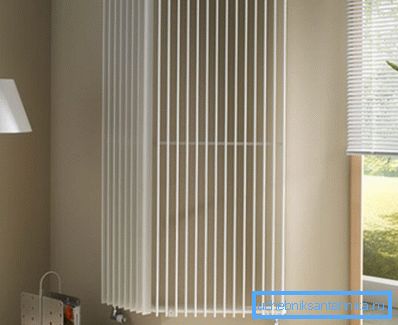

Pystyakku ikkunassa.

Usein on taloja, joissa on epätyypillinen muotoilu, mikä ei tarkoita paristojen tavallista sijoittamista. Tällöin lämmittimet voidaan asentaa erikoisaloihin, seiniin tai kulmiin.

Kylpyhuoneissa ja wc-tiloissa sekä keittiössä ja käytävissä on usein epätavallisia muotoja ja kokoja. Myös tässä tapauksessa on suositeltavaa käyttää konvektoreja, joiden mitat ovat supistuneet.

Lopuksi usein tapahtuu, että epätavallisen muotoinen laite tulee tarvikkeeksi ja koristaa huoneen, muodostaa sen tyylin ja luo tietyn ilmapiirin. Tässä tapauksessa sen käyttö on luonteeltaan puhtaasti taiteellista.

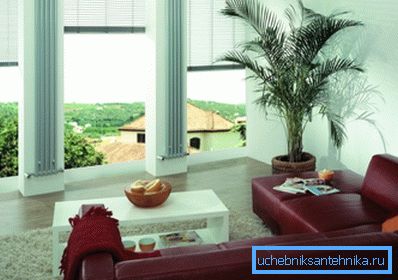

Joskus ohje sisältää paristojen asennukseen tarkoitettujen sarakkeiden käytön.

Kiinnitä huomiota! Kapeampien lämpöpatterien käyttö johtuu siitä, että standardilaitteet eivät sovi tai eivät sovi hyvin sisätiloihin sekä suunnittelijan herkkuihin. Pääsääntöisesti molemmat syyt vaikuttavat.

Horisontaaliset konvektorit

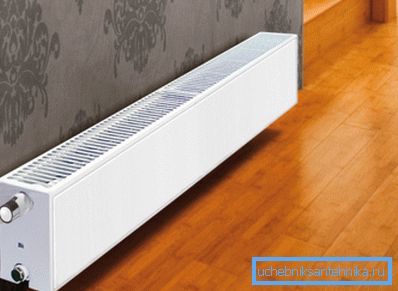

Kylmin ilma on keskittynyt tilan alaosaan.

Horisontaaliset mallit ovat yleisesti paljon laajemmat pystysuorat. Tämä johtuu objektiivisista syistä: nykyaikaiset ikkunat ovat nousseet ja suuremmat, eikä tavallisten kokojen lämmittimiä voida enää sijoittaa niiden alle. Kapeat patterit ovat 150, 200, 250 ja 300 mm.

Lisäksi alhaisen konvektorin työ on paljon tehokkaampi, koska kylmin ilma keskittyy alla, joten lämmönsiirto on aktiivisempaa. Vaikka, jos vertaamme tehokkuutta standardilaitteeseen, alhainen lämmitin menettää.

Suuri ikkuna edellyttää pienen tuotteen asentamista.

Alhaiset vaakasuorat mallit ovat useimmiten kaksi tai kolme putkea, joissa on pystysuuntaiset evät. Suurin osa energiasta välitetään suoran lämmönsiirron ja konvektion kautta.

Löydettiin myös valuraudan poikkileikkauslajeja, paneeleja ja paristoja, joissa on putkimaisia ​​osia, joissa on alumiiniriviä. Pohja- ja maanalaiset mallit tulisi liittää erilliseen ryhmään, koska ne eroavat suuresti liittymis-, kiinnitys- ja asennussäännöissä.

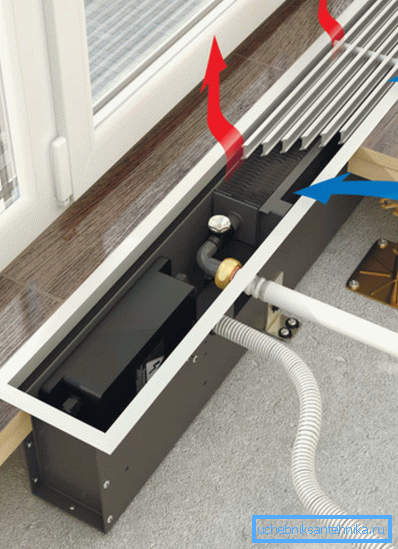

Lattiakonvektori.

Kiinnitä huomiota! Horisontaalisilla matalilla laitteilla ei ole merkittäviä eroja liitännässä ja asennuksessa, lukuun ottamatta piilotettuja asennuksia.

Pystyakut

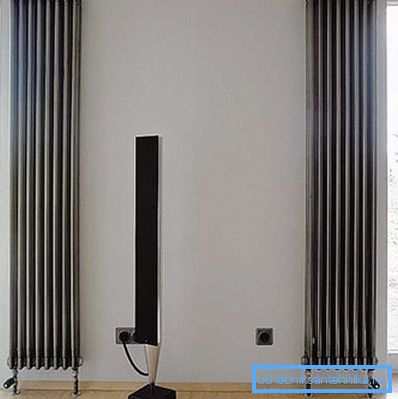

Epätyypillinen muotoilu - ei-standardilaitteet.

Vertikaalisesti suunnitellut mallit ovat paljon harvinaisempia ja useimmiten saatavilla myymälöissä vain tilauksesta. Tämä johtuu siitä, että tällaisia ​​tuotteita käytetään pääasiassa epätavallisten sisätilojen luomiseen.

Teknisestä näkökulmasta pystysuuntainen suuntaus on kannattamaton, koska yläosa on lämmitetty ilma, mikä vähentää lämmönsiirron voimakkuutta. Konvektio vähenee myös, lämpimät massat kerääntyvät katon alle.

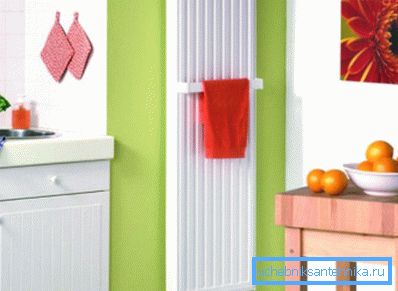

Keittiön sisätiloissa.

Paristojen taiteellinen arvo pystysuoralla asennuksella ei aiheuta epäilyksiä kenellekään: he eivät useinkaan voi tehdä ilman niitä, varsinkin huoneissa, joissa on pylväät, korkeat ikkunat koko seinällä, suuri määrä aukkoja ja seinämiä.

Tällaiset sisätilat ovat kuitenkin vain rikkaissa taloissa, joten vertikaalisten mallien hinta on korkea, ja massojen suosio on alhainen.

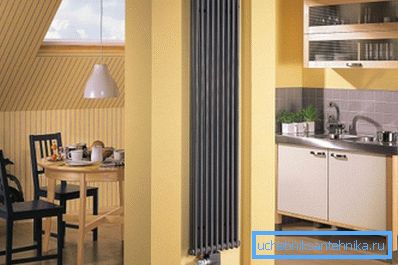

Tukipylväässä.

Kiinnitä huomiota! Vertikaalisesti suunnatut lämmittimet ratkaisevat usein puhtaasti taiteellisia ongelmia ja eivät ole laajalti levinneet.

johtopäätös

Lämmittimiä, joiden profiili on supistunut, käytetään laajasti huoneissa, joissa on epätyypillinen muotoilu tai suuremmat ikkunat. Jos haluat tuntea tällaisten tuotteiden käytön erityispiirteet, katso tämän artikkelin video.
