Kaksisuuntainen lämmitysjärjestelmä: suunnittelu,

Kotelon mukavuus on kaksi tärkeintä: lämmityksen ja kuuman veden läsnäolo. Näiden olosuhteiden varmistamiseksi voit käyttää erillistä järjestelmää, ja voit asentaa kaksoispiirikattilan. Kuvailemme eroa yhden piirin ja kaksoispiirin lämmitysjärjestelmien välillä, mitkä ovat kaksoispiirin lämmityksen ominaisuudet ja edut.

Kaksisuuntainen lämmitys

Toimintaperiaate ja laitekattila

Ensinnäkin haluamme määritellä kaksisilmukkaisen järjestelmän ja tarkastella myös sen toiminnan periaatetta.

Kiinnitä huomiota! Kaksoispiiri on järjestelmä, jossa lämmitys- ja kuumavesisäiliöt yhdistetään järjestämällä kaksi erillistä piiriä, joilla on erilaiset veden lämpötilat.

On ymmärrettävä, että jäähdytysnesteen lämpötila lämmitysjärjestelmässä saavuttaa 95 astetta, kun taas kohdan 2.4 SanPiN 2.1.4.2496-09 mukaisen kuuman veden lämpötilan lämpötila on 60 astetta. Tämä tarkoittaa, että lämpögeneraattori toimii eri tiloissa.

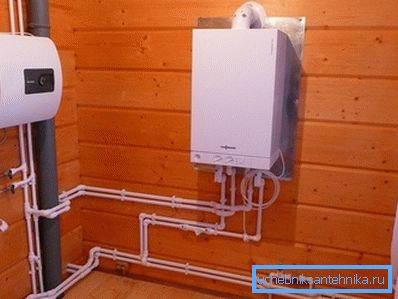

Kaksoispiirikattilassa on yleensä yksi suljettu lämmönvaihdin ja yksi kuumavesilämmönvaihdin.

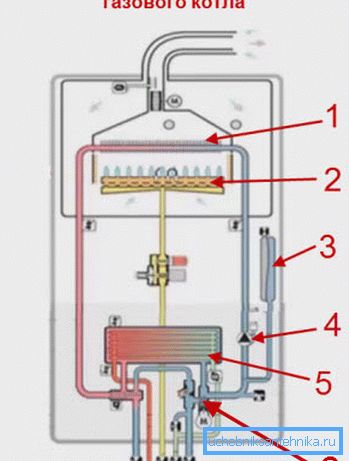

Harkitse siis laitteen periaatetta:

• Jäähdytysaine tulee lämmönvaihtimeen (1), jossa sitä kuumennetaan kaasupolttimella (2) ja lähetetään lämmitysjärjestelmään kiertopumpun (4) vaikutuksesta, ja näin suoritetaan ympyräliike suljetussa lämmityspiirissä;

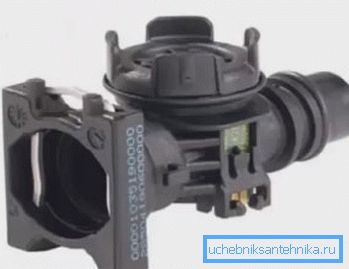

• Kun kuumaa vettä on kytketty päälle, kolmitieventtiili (6) aktivoituu ja jäähdytysneste alkaa kiertää lämmönvaihtimen (5) läpi kattilan sisällä, kun se ei pääse lämmitysjärjestelmään;
• Vesijohtovesi pääsee lämmönvaihtimeen (5), jossa sitä lämmitetään jäähdytysaineesta ja lähetetään kuumavesijärjestelmään;
• Sisäinen pieni piiri on myös suljettu ja varustettu paisuntasäiliöllä (3), joka kompensoi jäähdytysnesteen laajenemisen lämmityksen aikana.

Kiinnitä huomiota! Näemme, että laite toimii “joko tai” -periaatteella, eli kun käyttövesi on käytössä, jäähdytysneste ei lämmitä lämmitysjärjestelmän akkuja. Kuuman veden pitkäaikainen käyttö voi johtaa akkujen huomattavaan jäähdytykseen ja lämpötilan laskuun talossa.

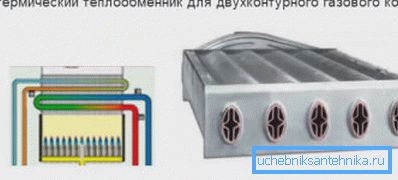

On myös mahdollista valita biterminen lämmönvaihdin, jossa on kaksi piiriä. Jäähdytysneste kiertää ulomman vaipan läpi ja kuumaa vettä sisäputkista kiertää. Tällöin vesi ei kosketa polttimen liekkiä, eikä se kiehua suljettuna.

Kiinnitä huomiota! Bitermisen lämmönvaihtimen käyttö mahdollistaa lämmityksen ja veden käytön samanaikaisesti.

Lopuksi on olemassa kaksipiiriset kattilat, joissa on sisäänrakennettu epäsuora lämmityskattila, mutta ne ovat hankalia ja vaativat säätiön järjestämistä.

 Erot yhden silmukan järjestelmästä

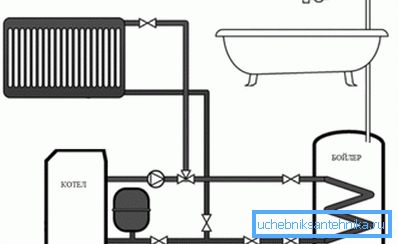

Mitä eroa on kaksoispiirin ja yhden piirin lämmitysjärjestelmässä, koska yksipiiri voi myös tarjota vedenlämmitystä? Katsotaanpa, miten kuumaa vettä sisältävän yhden piirin kattilan työ on järjestetty:

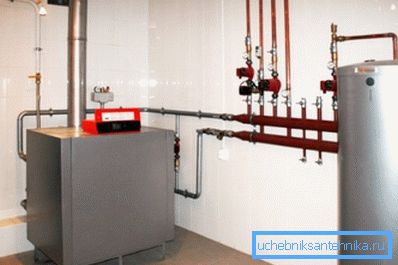

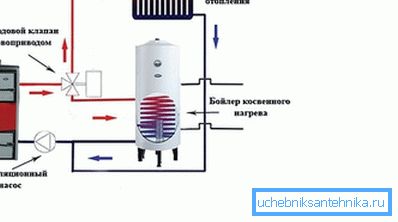

Kuten näette, tässä järjestelmä on erilainen: kattilassa lämmitetään lämmitysjärjestelmässä kiertävä jäähdytysneste. Putkilinjan yleisestä verkosta, joka syöttää epäsuoran lämmityskattilan, siirretään kuitenkin erillinen piiri.

Kun vesi kattilassa jäähtyy, termostaatti lähettää signaalin servolle, joka vaihtaa kolmisuuntaisen venttiilin, ja jäähdytysneste alkaa virrata paitsi lämmitysjärjestelmään, mutta myös kattilan lämmönvaihtimeen, jossa kuumaa vettä lämmitetään. Tämä muistuttaa bitermisen lämmönvaihtimen työtä, vain tässä tapauksessa sitä ei yhdistetä, vaan se on jaettu kahteen erilliseen osaan.

Kiinnitä huomiota! Tällainen järjestelmä on luotettavampi, mutta kattilan kattilan hinta on huomattavasti korkeampi kuin yhden kaksoispiirin yksikön hinta. Tämä on tärkein ero, lisäksi kattilan asennus vaatii lisätilaa.

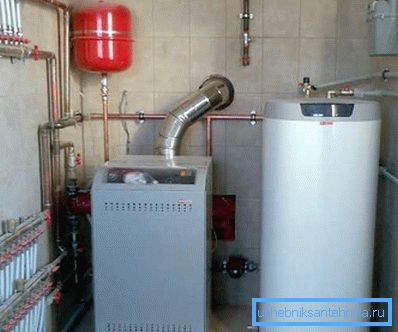

Laitteiden asennus kattilahuoneeseen

Oikean lämmitystoiminnan kannalta on tarpeen järjestää lämpöpiste tai kattilahuone.

Huolimatta nykyaikaisissa kattiloissa asennetuista automaattisista ohjaus- ja suojausjärjestelmistä opetus edellyttää useiden sääntöjen täytäntöönpanoa kattilahuoneen järjestämisessä:

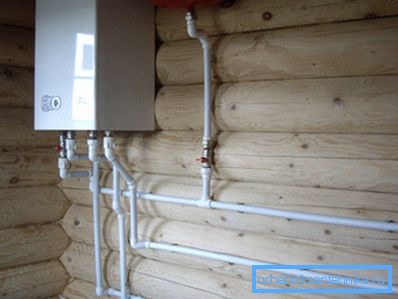

• Laitteiden asentamiseksi on tarpeen jakaa erillinen huone, jonka pinta-ala on vähintään 4 neliömetriä.. Tässä huoneessa pitäisi olla vähintään yksi pieni ikkuna ja normaali ovi. Useimmiten kattilahuone on järjestetty ensimmäisen kerroksen kellariin tai kodinhoitohuoneeseen, mutta voit myös ottaa sen erilliseen rakennukseen;

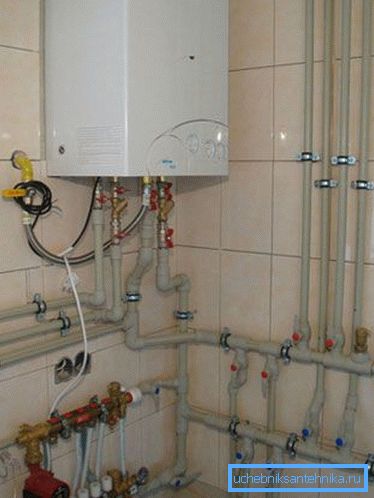

• Kattilahuoneen sisustuksen tulee olla palamattomia materiaaleja: laatat, kipsi jne.;
• Laitteen normaaliin toimintaan ja kattilan turvallisuuteen kattilahuoneessa on oltava normaali ilmavirta. Voit tehdä tämän tekemällä seinän seinään suljettuna;
• Pakokaasut johdetaan erillisen savupiipun kautta, joten on mahdotonta ottaa sitä pakokaasunpoistojärjestelmään turvallisuustoimenpiteiden vuoksi;
• Kattilan alla oleva lattia on peitetty vähintään 1 m2: n teräslevyllä;
• Poistu savupiipun korotuksesta katon harjan yläpuolella metriä kohti.

Kiinnitä huomiota! Lämmönsyöttöaseman järjestelyjä olisi noudatettava tiukasti oman turvallisuutesi vuoksi. Kaasulaitteita käytettäessä on tarpeen tutustua turvallisuusmääräyksiin ja käyttöohjeisiin.

Edut ja haitat

Ajattele nyt kaksoispiirillä varustetun järjestelmän etuja ja haittoja.

Aloitetaanko positiivisista pisteistä:

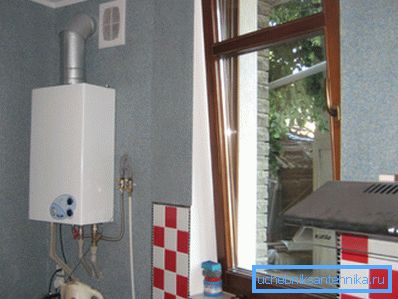

• Talossa saavutetaan huomattava säästö: lisäkattilan puuttuessa kattilahuone voidaan tehdä pienemmäksi. Tämä koskee erityisesti pieniä taloja, joissa tilaa on vähän. Jos lämpöpisteen laajennus on rakennettu, lisätään varoja ja materiaaleja.
• Kaksikytkentäyksikön hinta on huomattavasti alhaisempi kuin kattilan tai kahden kattilan kattilan hinta;
• Toisen kattilan tai epäsuoran lämmityksen kattilan liittäminen vaikeuttaa asennustöitä merkittävästi, vaatii lisäliittimiä ja putkisto-, automaatio- ja ohjauslaitteita;
• Kaasun tapauksessa sinun ei tarvitse liittää kahta laitetta lupien ja käyttöönoton yhteydessä, mikä olisi tehtävä asiantuntijoiden avulla.

Kiinnitä huomiota! Tärkein kriteeri tällaisten laitteiden valinnassa on säästää tilaa ja rahaa. Ihmisissä tällaisia ​​yksiköitä kutsuttiin "köyhien kattilaksi", mutta kuten tiedätte, köyhyys ei ole varapuheenjohtaja.

 Keskustele nyt tämän järjestelmän negatiivisista näkökohdista:

• Laitteet, joissa on läpivirtauslämmitys, eivät ole kovin käteviä: veden lämpötilaa on melko vaikeaa säätää, etenkin kun paine muuttuu. Tämä vaikutus on tuttu vanhanaikaisen kaasuliesi omistajille;
• Koaksiaalinen lämmönvaihdin voi toimia joko lämmitykseen tai lämmitykseen. Tämä johtaa siihen, että kuumalla vedellä pitkäaikainen käyttö voi jäähtyä huomattavasti;
• Jos yhdistetty lämmönvaihdin hajoaa, lämmitys ei toimi ennen kuin se vaihdetaan;
• Juoksevan veden lämmittäminen vaatii tehon kaksinkertaista kasvua, mikä johtaa tuotteen koon ja painon kasvuun;
• Sähkökäyttöiset vesikattilat käyttöveden lämmitystilassa toimivat myös kaksoisvoimalla, ja tämä vaatii yhteyden 380 V: n kolmivaiheiseen verkkoon, joka on kaukana kaikkialta.

Kiinnitä huomiota! On selvää, että järjestelmä on melko ristiriitainen, ja sinun on päätettävä tästä. Tietenkin, jos kätevämpi ja kalliimpien laitteiden hankkiminen on teille edullista, valinta on ennustettavissa.

Tavat lisätä järjestelmän termistä inertiaa

Jos talvesi alueet ovat kylmiä ja olet huolissasi siitä, että kun käyttöveden akkua käytetään jäähtymään, annamme sinulle muutamia vinkkejä sen välttämiseksi. Tietenkin on ensinnäkin huolehdittava seinien ja ikkunoiden, katon ja lattian hyvästä lämmöneristyksestä, mutta tämä ei ole asia.

Ainoa tapa keskeyttää jäähdytysnesteen jäähdytys on lisätä sen lämpökapasiteettia. Tämä voidaan saavuttaa lisäämällä jäähdytysaineen määrää käyttämällä halkaisijaltaan suurempia putkia.

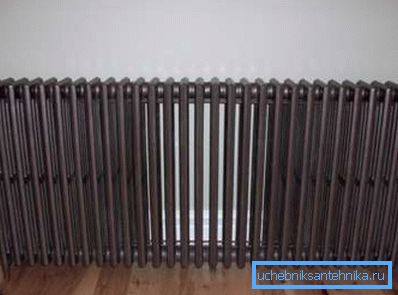

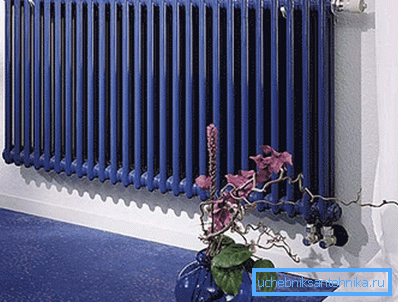

Lisäksi voit käyttää massiivisia valurautaparistoja lattian asennuksella. Tällaiset lämmittimet jäähtyvät hyvin pitkään, koska niiden massa voi saavuttaa 100 kg.

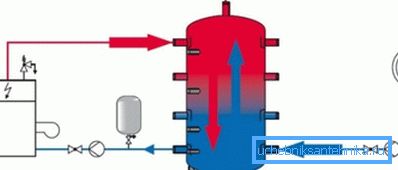

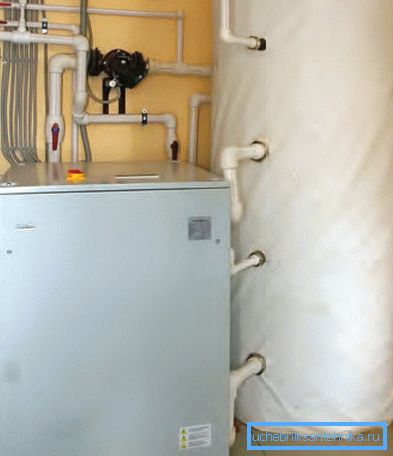

Lopuksi, kuten jo mainittiin, on mahdollista integroida järjestelmään lämpöakku - säiliö useita satoja litrejä (jopa 2000), joka on kytketty kattilan ja lämmitysjärjestelmän välille. Tämä poistaa kuitenkin kaikki järjestelmän edut: se tulee kalliimmaksi ja vie liian paljon tilaa.

Kiinnitä huomiota! Kun kuumaa vettä käytetään järkevästi, paristojen jäähdytyksen ongelma ei ole kovin merkityksellinen, koska jotta talo saisi hyvin kylmän, on tarpeen ottaa suihku useita tunteja.

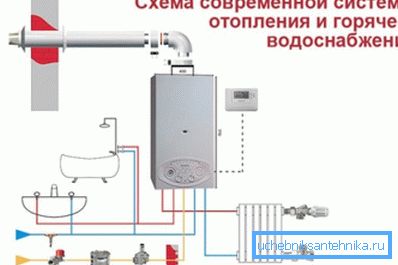

Kaasulaitteiden kytkeminen

Kiinnitä huomiota! Kaasulinjayhteyden tekeminen omin käsin on ehdottomasti kielletty. Se on täynnä raskaita sakkoja ja varsin vaarallista. Siksi kaasukattilan työn säätämiseksi sinun on suoritettava tietty toimenpide.

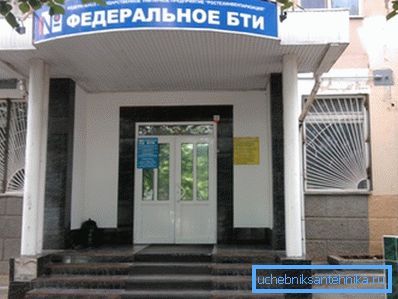

Ensin sinun tulee ottaa yhteyttä STI: hen ja tehdä muutoksia talon suunnitelmaan ottamalla käyttöön asianmukaiset muistiinpanot ja kattilahuoneen nimitys. Lisäksi tehdään muutoksia kohteen tekniseen passiin.

Sitten sinun täytyy ottaa yhteyttä kaasupalveluun ja hakea kattilan liittämistä. Tarvitset laitteen teknisen passin.

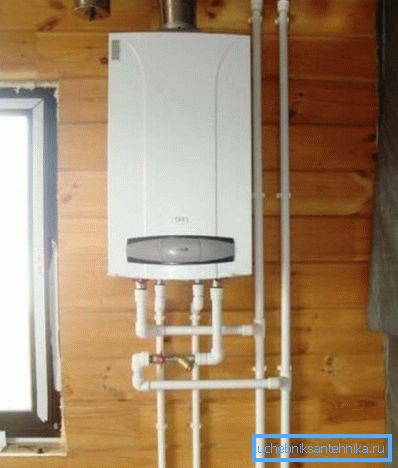

Tämän jälkeen sinun tulee asentaa laite ja asentaa koko järjestelmä paitsi kaasulinjan liittämiseen. Kaasumittari on myös asennettava ja suljettava.

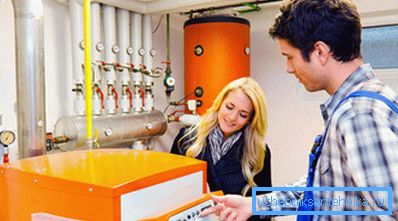

Nyt kutsumme kaasupalvelun asiantuntijan, joka yhdistää kattilan päälinjaan. Samanaikaisesti jätämme tarkastajalle hakemuksen laitteiden käyttöönottamisesta.

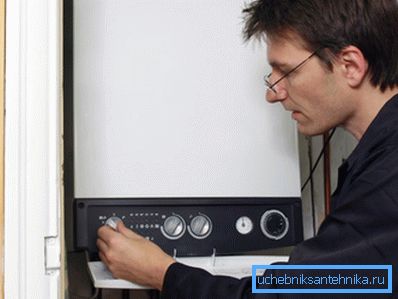

Lopuksi tarkastaja tarkistaa yhteyden oikeellisuuden, laatii luvat ja jos ei ole valituksia, päästää kaasua järjestelmään.

johtopäätös

Lämmitysjärjestelmän kaksoispiirijärjestelmä on hyvä ratkaisu pienten talojen taloudellisille omistajille ja omistajille. Nykyaikaiset mallit toimivat melko tyydyttävästi ja luotettavasti.

Video auttaa sinua näkemään tämän selvästi.
