Kaksiputkisen lämmitysjärjestelmän järjestelmä: vaihtoehdot
Mikä voisi olla kahden putken lämmitysjärjestelmän suunnitelma yksityisessä tai monen perheen talossa? Miten tällaisen järjestelmän käynnistäminen tapahtuu? Mitä apulaitteita putkien ja lämmityslaitteiden lisäksi tarvitaan sen töihin? Yritetään vastata näihin kysymyksiin.
Mikä se on
Ensinnäkin yritämme selittää yksinkertaisimmin lämmityslaitteiden liitäntäkaapeleiden ja putkien väliset erot.
Kuvittele pari lämmitystelineitä, jotka kiertävät viereisten huoneiden ylimmässä kerroksessa. Yksi niistä - palvelin, toinen - käänteinen.

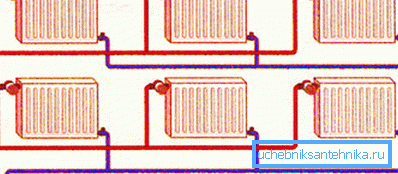

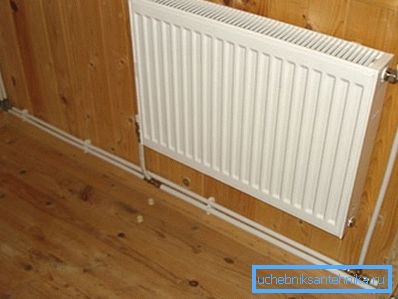

Joten: jos jokaiselle kerrokselle asennettu jäähdytin avaa nousuputken, johon se on liitetty, voimme sanoa, että meillä on yhden putken lämmitysjärjestelmän piiri. Mutta jos jokainen akku on hyppääjä nousuputkien välillä - tämä on kahden putken lämmityspiiri.
Ja nyt lisätään hieman sekaannusta näihin harmonisiin loogisiin rakenteisiin.
Puhtaassa muodossaan nämä järjestelmät löytyvät vain pienissä kerroksissa ja neliöissä sijaitsevissa yksityisissä taloissa.
Jos yhdistettyjä järjestelmiä käytetään useammin, kuten seuraavat:
- Kaksi kellarin läpi kulkevaa pohjaa on yhdistetty samoilla nousureilla ylemmässä kerroksessa, jotka sopivat kahden putkijärjestelmän kuvaukseen.
- Samalla kukin yksittäinen nousuputki on yksiputkinen piiri.. Yllä kuvattu rakenne, jossa on todelliset kerrostalot lämpöpattereilla, on käyttökelvoton: jäähdytysneste ei yksinkertaisesti nouse yläkertaan, vaan liikkuu vain yhden tai kahden alemman reiän läpi.
Selventämiseksi: kuten myöhemmin selvitämme, ongelma ratkaistaan tasapainottamalla lämmityslaitteiden kuristus. Asuntorakennuksissa ei kuitenkaan voi lainkaan käyttää kuristimia, jotka jättävät ainakin yhden viereisten huoneistojen jättämisestä ilman lämmitystä. Vain siksi, että jokaisella järjestelmällä olisi oltava mahdollisimman suuri suoja älyllisen enemmistön edustajia vastaan.
luokitus
Minkälaisia kahden putken lämmitysjärjestelmiä on siis saatavilla kotitalouksien ja yksityisten asuntojen rakentamisessa?
Suunnan mukaan
Vertikaalisessa järjestelmässä molemmat putket - virtaus ja paluuvirtaus on järjestetty pystysuoraan. Vaakatasossa vastaavasti. Ja nämä järjestelmät yhdistetään usein yhteen taloon: esimerkiksi pullotukseen upotussilloilla voidaan muodostaa vaakasuora järjestelmä ja pääsylämmitys - pystysuora.
Jäähdytysnesteen aikana

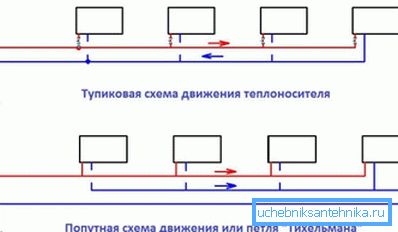

Seuraavassa kaaviossa jäähdytysneste liikkuu yhteen suuntaan molempia pullotuksia pitkin; umpikujasta - muuttaa liikkeen suuntaa päinvastaiseksi, kun siirrytään syötteestä takaisin. Tyypillinen esimerkki siihen liittyvästä järjestelmästä on yksityisen, yhden kerroksen talon kaksiputkinen lämmitysjärjestelmä, jonka ikkunat ja ovet eivät häiritse putkien asettamista; mutta jos on esteitä, käytetään umpikujaa.
Ohjaamalla jäähdytysnesteen liikettä
- Asuinrakennuksissa lämmönsiirtoainetta (prosessivesi) ohjaa lämmitysputken syöttö- ja paluuputkien välinen paine-ero.
- Tyypillinen ratkaisu suurelle yksityiselle talolle on yksi tai useampi kiertovesipumppu.
- Lopuksi talon pienellä alueella verenkierto voidaan aikaansaada kuumien ja lämpöä poistavien veden massojen välisen tiheyden erolla. Lämmönlähde muuttuu lämmönvaihtimella varustetuksi kattilaksi tai uuniksi.
Ylä- ja pohjapullotus
Nykyaikaisimmat uudet rakennukset - alemman pullotuksen talot: syöttö- ja paluuputket sijaitsevat pohjakerroksessa tai kauppakeskusten yläpuolella sijaitsevassa teknisessä ullakossa, jota käyttävät kaupat tai varastot.
Tällaisen järjestelmän mukavuus on se, että kaikki venttiilit ja liitososat ovat keskittyneet yhteen paikkaan: lämmitysnousun nollaamiseksi riittää, että suljetaan kaksi vierekkäistä venttiiliä ja kierretään pari tulppaa. Pääasiallinen haittapuoli on aikaavievä käynnistys reset-toiminnon jälkeen: ilmalukon poistamiseksi sinun täytyy päästä ylimmän asuntoon nousuputkessa.
On kuitenkin olemassa muutamia vivahteita.
- Jos yhdellä nousuputkesta ei ole lämmittimiä, se voidaan ladata kellarista yhdessä höyrysaunan kanssa. Tätä varten pistokkeen sijaan asennetaan tyhjennysventtiili. Riittää, kun kiinnität pistokkeen toiseen nousuputkeen ja avaat sen venttiilin, jolloin vapautusventtiili auki - ja ilma lentää ulos veden virtauksen etupuolella.
- Joissakin taloissa Mayevskyn nosturit ovat ullakolla. Aloittaaksesi sinun ei tarvitse päästä yläkerroksen huoneistoihin; vakavissa pakkasissa vesi kuitenkin usein jäätyy hyppääjiin, kun se irrotetaan.

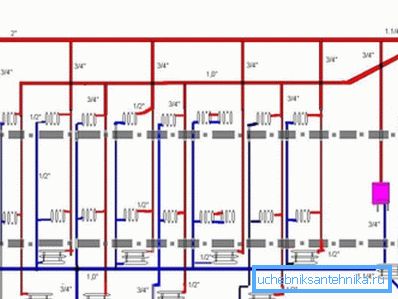

Kaksiputkiset lämmitysjärjestelmät, joissa on ylälasitus, eroavat toisistaan siinä, että syöttö on ullakolla; lämmönsiirtoauto siirtää nousuputket auki radiaattoreilla matkalla kellarissa olevaan paluuputkeen. Täyttöastian yläpisteeseen on asennettu laajennussäiliö, jossa on ilmaventtiili.
Mikä on tulos?
- Poltettaessa vesi ei jäätyä pullotukseen tai nousuputkiin - vain avaa ullakko ullakolla.
- Järjestelmän käynnistäminen on yksinkertaista ja turvallista: kaikki ilma on paisuntasäiliössä.
Yksinkertaisen nollauksen ja käynnistämisen hinta on tarve juosta, kun nousuputki irrotetaan: se on estettävä alhaalta ja ylhäältä.
tasapainotus
Vaakasuora kahden putken piiri sen alkuperäisessä muodossa on käyttökelvoton: jäähdytysneste kiertää vain lämmityslaitteilla, jotka ovat lähimpänä kattilaa tai pumppua. Ongelma ratkaistaan tasapainottamalla - kunkin akun työntäminen samaan lämpötilaan.
Huomautus: järjestelmän inertin vuoksi jäähdytysnesteen lämpötilan stabilointi kestää useita tunteja. Niinpä ilmeinen ohje: käsien tekemä tasapainotus, kunkin kuristimen sijainti muuttuu minimiarvoksi, kun lämpötilaa ohjataan toistuvasti 2-4 tunnin kuluessa.
laitteet
Kun rakennetaan järjestelmää yksityisessä talossa, tarvitset tiettyjä lisävarusteita putkien ja venttiilien lisäksi. Joidenkin sen lajien toimintojen kanssa tapaan lyhyesti.
Laitteen tyyppi | Lyhyt kuvaus |
Paisuntasäiliö | Lämmönsiirtimen kapasiteetin kompensointi laajenee lämmityksen aikana. Suljettu säiliö otetaan 10% jäähdytysnesteen tilavuudesta ja se asennetaan kiertovesipumpun jälkeen. Avoin säiliö on asennettu ääriviivaan. |
Turvaventtiili | Vähentää ylipainetta, kun suljettu piiri ylikuumenee. |
Automaattinen ilmanvaihto | Poistaa ilmaa ja kaasuja sähkökemiallisista prosesseista johtuvasta piiristä. |
Mayevskyn nosturi | Laite manuaaliseen ilmanpoistoon. Asennettu ylempiin jäähdyttimen tulppiin tai jokaisen jumittimen yläosaan nousuputkien väliin. |
rikastin | Analoginen ruuviventtiili ristin manuaaliseen säätöön. |

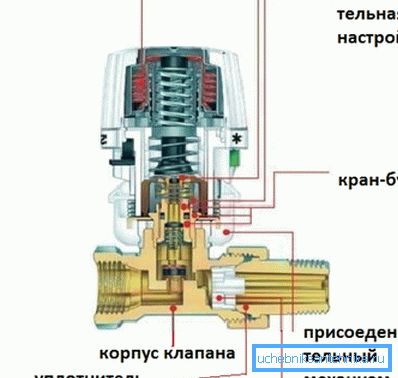

Lämpöpää | Automaattinen kuristin, muuttuva läpäisevyys ilman lämpötilasta riippuen. |
johtopäätös
Toivomme, että lukijalle tarjottavat tiedot ovat hyödyllisiä. Kuten aina, artikkeliin liitetty video miellyttää sitä lisää teemakohtaisista materiaaleista. Onnea!
