Kaksiputkinen lämmitysjärjestelmä: vaihtoehdot toteutus- ja

Miten kaksikerroksinen lämmitysjärjestelmä on yksityisessä talossa tai kerrostalossa? Mitä merkkejä voidaan luokitella vastaaviin järjestelmiin? Mitä ongelmia voi syntyä tämän järjestelmän toteuttamisessa ja miten ne voidaan ratkaista? Selvitä se.

Mikä se on

Aloitetaan kuvaamalla lämmitysjärjestelmän yleiset periaatteet.

Lämmityslaitteiden lämmitys tapahtuu jäähdytysnesteen kiertämisen kautta niiden läpi (prosessivesi, jäätymisenestoaine, etyleeniglykoli jne.). Kiertoon tarvitaan laitteen tulon ja lähdön välille muodostettu ero.

Tämä ero voidaan tarjota useilla tavoilla:

• Liittämällä hissilaitteen kautta lämmityspäähän, jossa syöttö- ja paluulinjojen välillä pidetään paine-eroa 2–3 kgf / cm2.

Nuance: hissin jälkeen seoksen ja paluuvirran ero on paljon pienempi - 0,2 - 0,3 kgf / cm2. Tämän arvon ylittäminen tekisi kiertoa liian nopeasti. Seurauksena on putkien melu ja paluuputken liiallinen lämpötila.

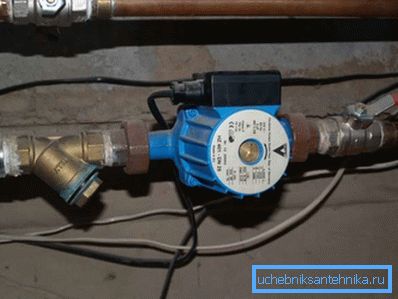

• Kiertovesipumppu.

• Kuuman ja kylmän jäähdytysaineen tiheyden ero ns. Painovoimajärjestelmissä.

On selvää, että kaikissa tapauksissa on välttämätöntä varmistaa, että jokainen lämmitin on kytketty yhteiseen järjestelmään kahdella liitännällä. Tämä voidaan tehdä useilla eri tavoin.

Se on utelias: monikerroksisissa rakennuksissa vallitsevat sekoitinjärjestelmät. Lämmitysjärjestelmän erityinen syöttö- ja palautus täyttö tekee kahden putken; samanaikaisesti nousuputkessa paristot yhdistetään usein sarjaan.

luokitus

Kaksiputkinen lämmitysjärjestelmä voidaan puolestaan ​​luokitella useiden lisäominaisuuksien mukaan.

suuntautuminen

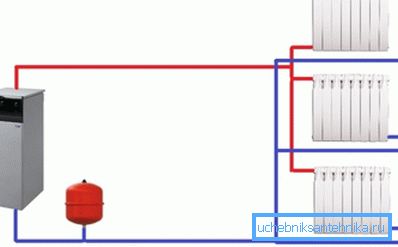

Vertikaalista järjestelmää sovelletaan vain korkeisiin rakennuksiin. Jokainen jäähdytin on hyppääjä lähelle tulevien syöttö- ja paluuputkien välillä.

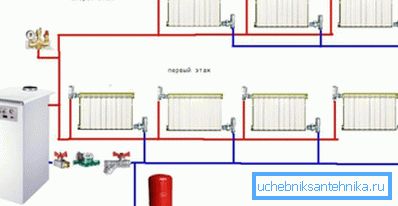

Horisontaalista järjestelmää voidaan käyttää sekä kerrostaloissa (esimerkki kahdesta pullottamisesta mainittiin edellä olevassa kappaleessa) että mökissä.

Kulkevat ja kuolleet

Seuraavassa kaaviossa virtaus- ja paluuvirtauksessa oleva jäähdytysneste liikkuu renkaalla yhdessä suunnassa; umpikuja - vastakkaisiin suuntiin. Sulkupiste on vaativa, jos oviaukot tai panoraamaikkunat vaikeuttavat täydellisen putkirenkaan asentamista.

Alempi ja ylempi pullotus

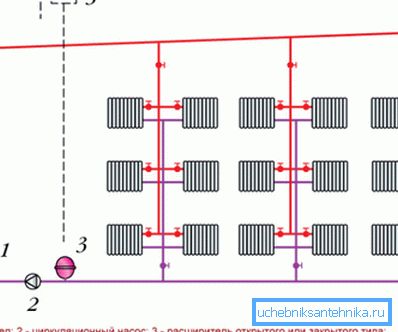

Viime vuosisadan 70-luvulle saakka Neuvostoliiton alueella vallitsi ylemmän pullotuksen omaavia taloja: hissikokoonpanosta syöttöputki meni ullakolle; sieltä jäähdytysneste nousuputkien läpi meni kellarissa sijaitsevaan paluulinjaan.

Tällaisen järjestelmän käyttämisellä on useita käytännön vaikutuksia:

• Ullakko lattia oli lämmitetty ja sen mitat olivat riittävät venttiilien huoltoon ja korjaukseen.
• Kunkin lämmitysputken oli korjauksen aikana kytkettävä pois päältä kahdessa kohdassa - kellarissa ja ullakolla.
• Kun aloitat pudotetun järjestelmän (sekä kokonaiset että yksittäiset nousuputket), sinun oli tyhjennettävä ilma. Tätä tarkoitusta varten syöttölaite asennettiin pienellä kaltevuudella, ja sen yläpisteessä asennettiin paisuntasäiliö dumpperilla. Niinpä talon laukaisuun liittyi käynti ullakolla.

Muuten: joissain tapauksissa kippi saatettiin edelleen kellariin läpi kaikkien kerrosten. Pienellä purkausosalla ilma siirrettiin sen läpi vesivirtauksen etupuolella.

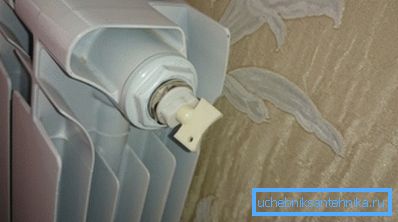

Litteiden kattojen ja paneelitalon rakentamisen myötä ylemmät pullotukset olivat melkein täynnä matalimpia: sekä syöttö että paluukenttä kellariin. Risers alkoi yhdistää pareittain ylemmän kerroksen huoneistoissa. Nollauksen jälkeen jokaisen täytyy poistaa ilmalukko; tätä tarkoitusta varten yläkerroksen huoneistoihin on asennettu Majewskin hanat tai tavalliset venttiilit.

Huomaa: alempi pullotusjärjestelmä on alttiimpi kylmän kauden onnettomuuksille. Ilmanpoisto (varsinkin kun ei ole pääsyä kaikkiin ilmakanaviin) kestää kauan; alhaisissa lämpötiloissa ei ole harvinaista, että jotkut nousuputket jäädyttävät.

arvokkuus

Mikä on todella hyvä 2 x putkilämmitysjärjestelmä?

Sen tärkein etu on se, että se mahdollistaa lämmityslaitteiden koko tai vähemmän vakion lämpötilan koko rakennuksessa.

Yhden putken lämmitysjärjestelmässä akun liitännät yksittäisen täyttörenkaan alussa kulkevat virtauslämpötilassa (tyypillisesti 70–75 ° C). lopussa - paluulämpötila (50 ° C). Tässä jokainen jäähdytin vastaanottaa jäähdytysnestettä, jonka lämpötila on hieman erilainen kuin syöttökattilan tai hissilaitteen antama sekoitusyksikön (hissi) jälkeen.

Lisäksi, jos kyseessä on suuri talo, jossa on huomattava määrä paristoja, 2-putkinen lämmitysjärjestelmä ei yksinkertaisesti ole vaihtoehto: mikään yksittäisputkirengas ei kata kaikkia 80-kerroksisen rakennuksen huoneita.

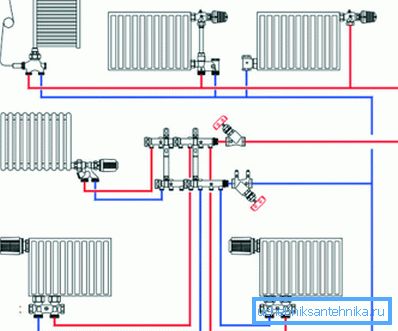

Varoituksen vastalauseet: kyllä, keräilijän järjestelmä voi korvata kaksiputken. Sen toteutushinta on kuitenkin kymmenen kertaa suurempi putkien valtavan kulutuksen vuoksi; lisäksi yhteyksien suuri kokonaispituus merkitsee valtavia ei-kohdelämpöhäviöitä.

ongelmia

Myös ilman niitä ei ole tehty.

kulut

On selvää, että saman putken halkaisijalla kaksi putkea ovat aina kalliimpia kuin yksi. Kun otetaan huomioon lämmitetyn rakennuksen pieni alue, saadut edut eivät kompensoi tätä eroa: lämpötilan vaihtelua on helpompi kompensoida lisäämällä yhden putkirenkaan lopussa olevien jäähdyttimen osien määrää.

tasapainotus

Kahden putken lämmitysjärjestelmä on tasapainotettava.

Mikä se on?

Aluksi on hahmoteltava ongelman olemus.

Kuvittele, että kaksi putkea lähtee lämmityskattilasta taloon. Ensimmäisessä, vesi virtaa säteilijöihin, toisessa, se palaa. Lisäksi jokainen jäähdytin on näiden putkien välinen hyppyjohdin.

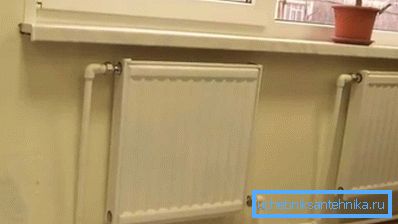

Mikä on ongelma? Kyllä, se, että jokainen lämmityslaite sammuttaa virtauksen ja paluun välisen eron. Jos ensimmäisessä akussa se on yhtä suuri eli 0,2 kgf / cm2, sitten toisella - jo 1,75, kolmannella - 1.5 ja niin edelleen.

Tämän seurauksena saamme hyvin ruma kuvan:

• Akun vakaa lämpötilaa ei keskustella. Mitä pienempi ero, sitä hitaampi kierto, sitä alhaisempi jäähdytysnesteen lämpötila saavuttaa jäähdyttimen.
• Mikä pahempaa, kylmällä säällä loppuparistojen jäähdytys voi johtaa jääpistokkeiden muodostumiseen, jolloin kierto pysähtyy kokonaan ja lämmitysputket sulkeutuvat väistämättä.

Ohjeet talon lämmitysjärjestelmän tasapainottamiseen tee se itse:

1. Jokainen jäähdytin on varustettu yhdellä liitännällä (mieluiten paluuputkella).
2. Jäähdytysnesteen virtaus kattilasta tai hissistä ensimmäisten lämmittimien läpi on rajoitettu, kunnes niiden lämpötila on viimeksi mainittu.

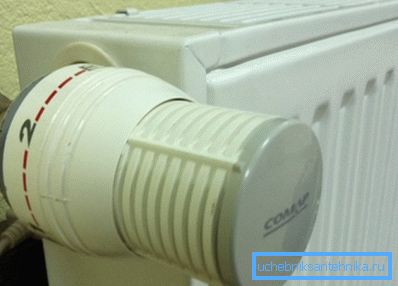

Hyödyllinen: helpompi käyttää kaasu - termostaattisen pään toiminnallista analogia. Sen avulla ei voi asettaa veden virtausta sen läpi, vaan tavoitelämpötilaa.

Kohtuullinen kysymys: miten kaksiputkijärjestelmä toimii asuinrakennuksessa? Siellä ei käytetä akun tukkeutumista, mutta niiden välinen lämpötilan vaihtelu on suhteellisen pieni.

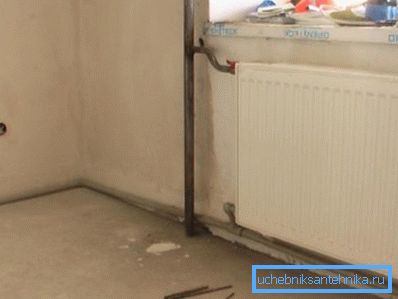

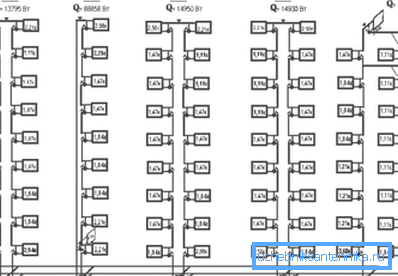

Kaasun toiminta on vaihtelevan halkaisijan omaavien putkien. Annamme tyypillisiä arvoja 80-luvulla rakennetulle kymmenen kerroksen talolle.

Jokainen jakson siirtymä rajoittaa jäähdytysnesteen virtausta; ottaen huomioon pullotuksen tarkoituksellisesti täytetty läpäisykyky, tämä riittää piirin toimintaan normaalitilassa.

Hyödyllisiä juttuja

• Kun tasapainotetaan kuristimilla, aikaero kaasutilan vaihtamisen ja lämmityslaitteiden lämpötilan vakauttamisen välillä on 6 - 8 tuntia.
• Mökille, jonka pinta-ala on enintään 100 m2 ja jossa jäähdytysnesteen pakko kiertää kahden putken järjestelmään, kohtuullinen vähimmäismäärä täyttökohdasta on DU2, enintään 200 m2 - DU25.

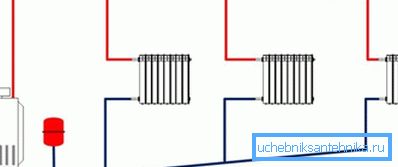

• Painovoimajärjestelmässä pullotusta ei voida tehdä ohuemmaksi kuin DU32, kun käytetään polymeeriputkia ja DU40-terästä. Lisäksi gravitaatiovirtausjärjestelmiä käytetään korkeintaan 100 m2: n alueella: suuressa huoneessa pitkän piirin hydraulinen vastus ei yksinkertaisesti tarjoa vaadittua vähimmäiskiertoa.

johtopäätös

Toivomme, että lukijalle toimitettu materiaali auttaa häntä lämmitysjärjestelmien suunnittelussa, rakentamisessa tai korjauksessa. Lisätietoja siitä, miten kaksiputkinen lämmitysjärjestelmä toimii, tässä artikkelissa oleva video auttaa. Onnea!
