Kaksipiiriset lämmityskattilat - lämmön takuu talossa

Keskitetyn lämmitys- ja kuumavesijärjestelmän järjestelmä ei aina toimi moitteettomasti. Useimmiten on tilanteita, joissa akkujen veden lämpötila on paljon toivottavaa, sama ongelma ilmenee kuumassa vedessä. Kaksisuuntainen lämmityskattila on todellinen pelastus tässä tilanteessa.

Mikä antaa kattilan asennuksen

Tärkein saavutus on riippumattomuus kuumavesihuoltoon ja keskitettyyn lämmitykseen. Tärkeintä on pitää kylmän veden virtaus, ja sen lämmitys antaa kattilalle.

Kaksoispiirikattila tarjoaa seuraavat edut:

• kattilat eivät vie niin paljon tilaa, joten ne voidaan asentaa myös pieniin kaupunkiasuntoihin, joissa vapaan tilan puute on yleinen ilmiö. Niille ei ole tarpeen jakaa erillistä tilaa;

• Valtaosa nykyaikaisista malleista on varustettu laitteilla lämmityksen toiminnan säätämiseksi. Tämän ansiosta huoneistossa on mahdollista saavuttaa optimaalinen mikroklimaali;

Kiinnitä huomiota! Lämmitystoiminnan säätämisen lisäksi saavutetaan myös huomattavia säästöjä lämmityskustannuksissa.

• Turvallisuus kattilan asentamisen jälkeen kotona ei ole vähentynyt, valmistajat käyttävät laitteen monivaiheista suojausta ylikuumenemista vastaan, joten vaikka poltin epäonnistuu, se vain sammuu eikä mitään pahaa tapahdu.

On useita pieniä virheitä:

• kuuma vesi alkaa virrata heti, mutta jonkin ajan kuluttua se on tyypillistä kuumalle vedelle. Tosiasia on, että kaksikiertoisella lämmityskattilalla on nopeasti aikaa lämmittää putken läpi kulkeva kylmä vesi, ja tämä vie jonkin aikaa;

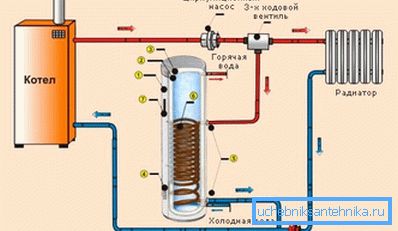

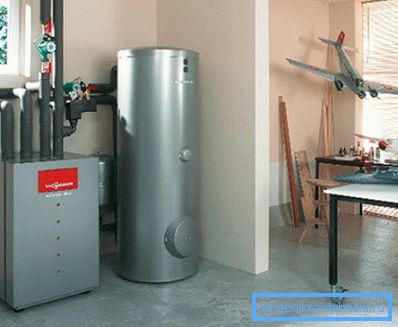

Kiinnitä huomiota! Jos kuuman veden tarve on suuri, on järkevää pysähtyä kumulatiiviseen kuumavesihuoltojärjestelmään. Aseta tässä tapauksessa kattilan, joka säilyttää muutaman kymmenen litran kuumaa vettä.

• kuumaa vettä käytettäessä kuumaa vettä toimitetaan vain yhdessä pisteessä. Jos asunnon pinta-ala on suuri, se ei ole kovin kätevä;
• kaksisuuntainen lämmityskattila on monimutkaisempi kuin yksisuuntainen.

Kaksoiskattilan luokitus

Tällaisen laitteen luokittelu voidaan suorittaa useilla perusteilla, esimerkiksi sytytystyypin, asennustavan, polttoaineen tyypin jne. Perusteella. Ennen tietyn mallin valintaa olisi ainakin yleisessä muodossa mukava tutustua vastaavien laitteiden tyyppeihin.

Asennusmenetelmän avulla voidaan tunnistaa:

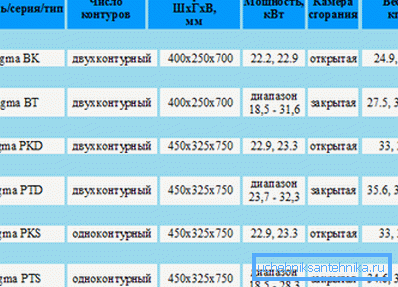

• seinämallit - käytetään usein kaupunkiasunnoissa;

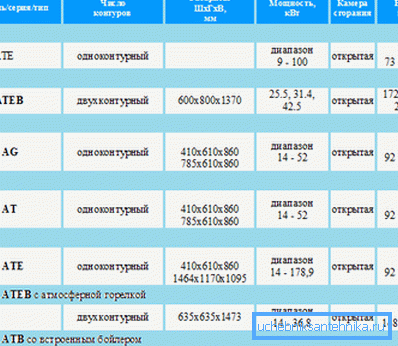

• lattian analogit - ne ovat voimakkaampia, mutta ne myös vievät paikkoja, jotka eivät ole esimerkkinä. Tällaisia ​​malleja käytetään useimmiten yksityiskodeissa ja niille tarjotaan erillisiä huoneita.

Kaksipiiriset lämmityskattilat voidaan luokitella työn tyypin mukaan:

• Avoimen polttokammion kanssa (toinen nimi on ilmakehä) - ne erottuvat alhaisilla kustannuksilla, mutta tehokkuus on alhainen, kaasujen lämpötila poistoaukossa on noin 1000 С. Polttoaineen polttamiseen käytettävä ilma otetaan suoraan huoneesta, jossa kattilan asennus on suoritettu.
• turboahdetut mallit - tässä kammio on jo suljettu ja polttoaine poltetaan tehokkaammin;

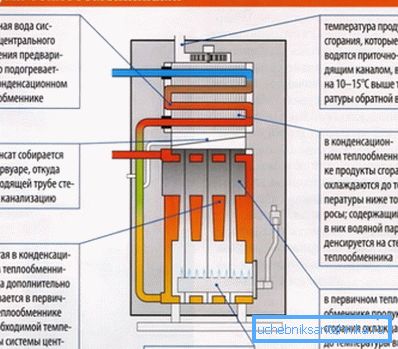

• Kondenssikattilat - tähän mennessä tehokkuuden kannalta, ehkä paras vaihtoehto. Poistossa kaasujen lämpötila on jo noin 500 ° C, eli laitteen tehokkuus on suurempi (valmistajien mukaan noin 30% verrattuna ilmakehän analogeihin). Ainoa haitta on kustannukset, kondensaatiomallin hinta voi olla useita kertoja suurempi kuin "imeytyneen" arvo.

Syttymisen tyypin mukaan voidaan tunnistaa:

• elektroniset sytytysmallit, tässä tapauksessa automaatio ohjaa polttimen toimintaa jäähdytysnesteen lämpötilan perusteella;
• ja laitteet, joissa sytytys suoritetaan pietsolla. Suurin etu voidaan katsoa riippumattomaksi sähköstä, tällaisia ​​laitteita käytetään useimmiten maalaistaloissa ja maalaistaloissa, joissa voi olla sähkökatkoksia.

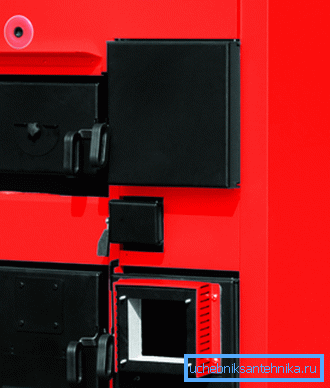

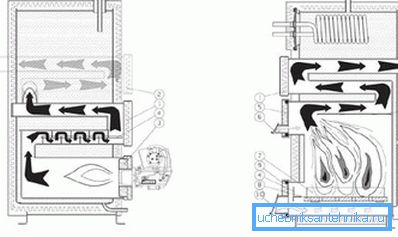

Pysäytä erillispiirin lämmityskattilat erikseen. Tällaiset laitteet on tarkoitettu käytettäväksi 2 polttoainetyyppiä. Tällaisia ​​nippuja käytetään polttopuut, kaasu-dieselpolttoaine, polttopolttoaine, kaasu-sähkö jne. Pääasiallinen ero tavanomaisista laitteista on, että kaksi polttokammioa on samanaikaisesti (yksi kaasumaisille ja kiinteille polttoaineille).

Usein ne on lisäksi varustettu sähkölämmittimillä, mutta tässä tapauksessa sähkö toimii vakuutuksena eikä lämmön pääasiallisena lähteenä. Polttoainetta vaihdettaessa riittää, että poltin vaihdetaan, tämä tehdään käsin ilman asiantuntijoita.

Kiinnitä huomiota! Tällaisiin laitteisiin on mahdollista kytkeä useampi kuin yksi lämmitysjärjestelmä, koska siinä on useita ulostuloja. Niinpä kahden tai jopa useamman lämmityspiirin työ voidaan varustaa yhdellä kaksipolttoainekattilalla.

Lue lisää laitteesta ja kaksoispiirikattilan toiminnasta

Lyhyesti sanottuna minkä tahansa kattilan toimintaperiaate voidaan kuvata yksinkertaisesti. Polttoaine palaa, tässä prosessissa vapautuvaa energiaa käytetään lämmittämään vettä, joka syötetään sitten joko lämmitysjärjestelmän putkiin tai LVI-putkeen. Tämä on melko yksinkertaistettu lähestymistapa, joten on järkevää tarkastella kattilan toimintaa ja laitetta tarkemmin.

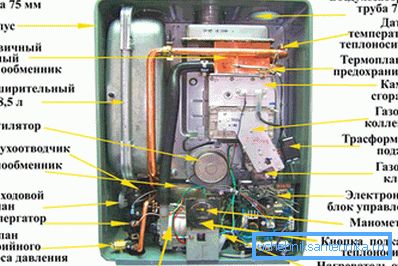

Laite 2-piiri kattilan

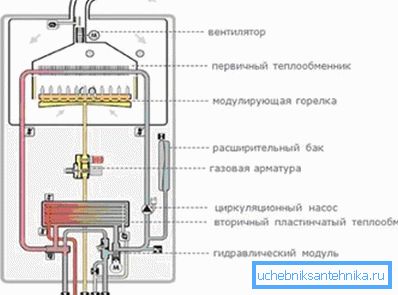

Tällaisen laitteen ominaispiirre on kahden lämmönvaihtimen läsnäolo, joista yhtä käytetään jäähdytysnesteen esilämmitykseen, ja toinen - lämpimän veden tarpeisiin. Markkinoilla voit valita kahdesta vaihtoehdosta:

• kaksoispiirikattiloiden lämmitys 2 erillisellä lämmönvaihtimella (ensisijainen ja toissijainen). Ensisijainen koostuu kupariputkista, joissa on kuparilevyjä - tarvitset mahdollisimman pienen lämmönsiirron pienellä alueella, joten käytetään vain kuparia. Toissijainen - käytetään kuumavesihuoltoon;

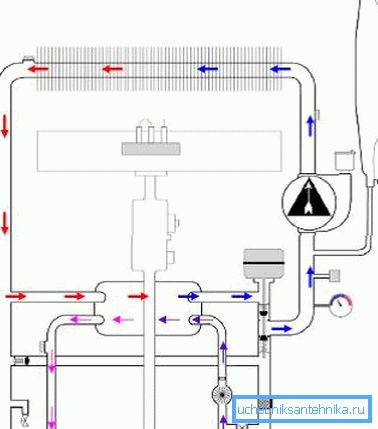

• joissakin malleissa käytetään putkiputkijärjestelmää, toisin sanoen suuren läpimittaisen putken sisällä (vesi liikkuu sitä pitkin lämmitykseen), pienempi putki sijaitsee, vesi vettä varten virtaa pitkin sitä.

Miten 2-silmukka-kattilassa

Kattilan käyttötilojen säätö tapahtuu kolmitieventtiilillä, joka vastaa siitä, missä kuumaa vettä menee - lämmitysjärjestelmään tai LKV-putkistoon.

2 käyttötilaa ovat mahdollisia:

• talon lämmitystilassa ensisijainen lämmönvaihdin lämpenee polttoaineen palamisen aikana ja venttiili estää veden virtauksen kuumavesiputkeen;
• Lämminvesivarastossa kaikki tapahtuu aivan päinvastoin - lämmitysjärjestelmän lämmityselementti pysäyttää lämmityksen tilapäisesti, ja kaikki kuuma vesi menee lämpimän veden järjestelmään.

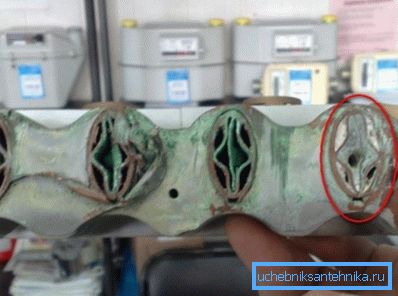

Tämän kattilan toimintatilan vuoksi on parempi pysyä mallissa kahdella erillisellä lämmönvaihtimella. Tosiasia on, että se vain helpottaa korjauksia. Ajan myötä vesijohtoveden koostumus tekee työnsä ja lämmönvaihdin on vaihdettava, jos niistä on kaksi, korvaaminen on halvempaa.

Onko mahdollista käyttää useita kattiloita samanaikaisesti

Joskus tämä toimintatilojen erottelu ei sovi, jolloin syntyy kysymys siitä, onko mahdollista asentaa erillinen lämmityskattila lämmitys- ja lämpövesitarpeisiin.

Voidaan väittää, että:

• puhtaasti teknisestä näkökulmasta tämä on mahdollista, mutta se yhdistää kaksi lämmityskattilaa edellyttäen, että yksi niistä käytetään erityisesti kuumavesihuoltoon on epäloogista. Tosiasia on, että tässä tapauksessa voit unohtaa sekoittimen veden säätämisen, tässä tapauksessa on helpompaa asentaa kolonni veden lämmittämiseen;

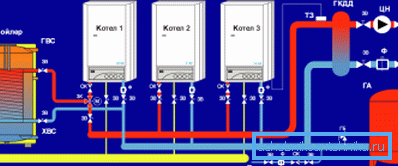

• Voit kytkeä useita pienitehoisia kattiloita kaskadiin (ts. Sarjaan). Tässä tapauksessa jokainen seuraava sisällytetään työhön sen jälkeen, kun edellinen teho ei riitä. Tämä tarjoaa kaikkein joustavimman vaihtoehdon lämmitystoiminnon säätämiseen, sekä tavanomaisia ​​että kaksoispolttoainekattiloita.

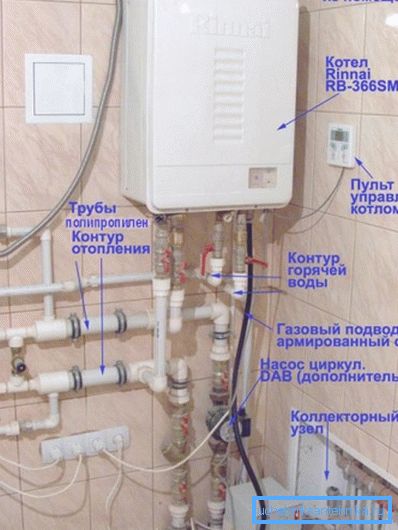

Hihnan ominaisuudet

Hihnan alla ymmärrä kattilan oikea kytkentä lämmitysjärjestelmään. Jos haluat, voit listata yli tusina tapoja. sopii eri tilanteisiin. Suurin ero yhden piirin kattilan liittämisestä on, että yhden sijasta on tarpeen työskennellä kahdella pistorasialla - lämmitysjärjestelmä on kytketty yhteen ja lämmitysvesi toiseen.

Harkitse muutamia yleisiä suosituksia:

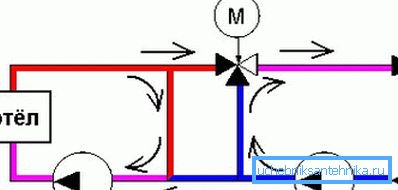

• Usein on olemassa kuluttajia, joiden lämmityspiirit ovat huomattavasti erilaisia ​​(esimerkiksi perinteisissä lämpöpattereissa on joissakin huoneissa lämmin lattia). Tässä tapauksessa lämmityspiiriin viedään hydraulinen erotin (tunnetaan myös nimellä anuloidi tai hydroarrow). Tämä mahdollistaa kattilapiirin ja piirin maksimaalisen erottamisen pienitehoisten lämmittimien avulla;

• putkistoa voidaan merkittävästi yksinkertaistaa, jos kattilassa on jo tällaisia ​​lämmitysjärjestelmän elementtejä kiertopumpuna, paisuntasäiliönä, turvajärjestelmänä;

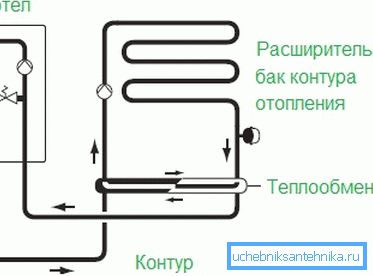

• Samaa kattilaa voidaan käyttää yhdistetyssä lämmitysjärjestelmässä, vettä voidaan käyttää erillisessä osassa ja antifriisiä toisella alueella. Tässä tapauksessa sidontakäsky edellyttää erottimen asentamista. Itse asiassa tämä laite jakaa lämmitysjärjestelmän kahteen piiriin, niiden energialähde on yleinen, mutta muut elementit (pumppu, paisuntasäiliö jne.) Ovat yleisiä;

• Kuuman veden syöttö on kytketty kattilan toiseen ulostuloon.

Yhteenvetona

2-piirikattilan käyttö vähentää talon riippuvuutta keskitetystä lämmityksestä ja kuumasta vedestä. Tällaisen laitteen kustannukset ovat tietenkin merkittäviä, mutta lämmitysjärjestelmän toiminnan säätämisen mukaiset mukavuudet ja säästöt ovat sen arvoista. Ehdotettu materiaali mahdollistaa kattiloiden tyypin, laitteen ja toimintaperiaatteen sekä niiden yhteyksien vivahteiden yleiskatsauksen.

Videossa on esimerkki kaksoispiirin kattilan kiinnittämisestä.
