Kaikki mitä tarvitset sähkölämmityskattilasta pumpulla

Kustannusten osalta sähkölämmitys on huonompi kuin kaasu, mutta myös pienet kylät sähköistetään maassamme, mutta kaasutuksessa asiat eivät ole niin hyviä, mikä selittää sähkökattiloiden suuren suosion lämmitykseen. Monet valmistajat yksinkertaistavat tehtävää kuluttajille ja varustavat kattilayksikön lisävarusteineen, mukaan lukien kiertopumpun.

Sähkökattiloiden tyypit

Kattilat voidaan luokitella veden lämmitysmenetelmän mukaan, ja lämmityskattilan pumppu voidaan asentaa minkä tahansa tyyppiseen laitteeseen.

Erotan tällaiset kattilaluokat seuraavasti:

• laitteet, joissa vettä kuumennetaan lämmityselementeillä. Tällaiset sähkölämmityskattilat ovat melko suuria ja jos vesi on kova, se kattaa nopeasti lämmityselementin. Niitä pidetään yksinkertaisimpina rakentamisessa;

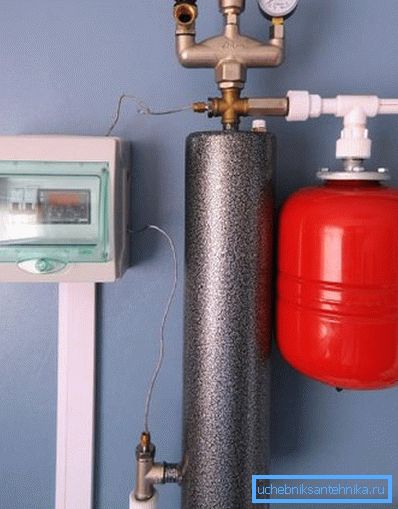

• induktio - he käyttävät sähkömagneettisen induktion ilmiötä. Lämmityselementti on tavanomainen induktiokäämi - teräsytimelle (joka on dielektrisen putken putkessa), jonka läpi sähkövirta kulkee. Kun kattilan virta kytketään päälle, käämivirran läpi kulkeva virta saa aikaan virran esiintymisen ytimessä, mikä johtaa terästangon lämmitykseen;

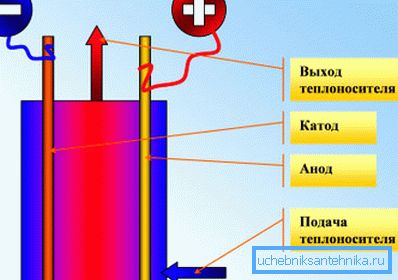

• elektrodikattilat - voivat toimia yksinomaan vedellä, koska jäähdytysnesteen koostumus on tärkeä. Vesi on periaatteessa tavallinen johtaja, jolla on melko suuri vastus. Kaksi johdinta lasketaan siihen, jonka kautta vaihtovirta kulkeutuu, vettä, kuten mitä tahansa muuta johdinta, lämmitetään. Tämän tyyppiset laitteet eivät ole varustettu kiertopumpuilla.

Kiertovesipumpun ja lämmitysjärjestelmän paisuntasäiliön osalta nämä elementit ovat mahdollisia:

• sekä pumppu että säiliö sijaitsevat kattilan rungossa - tällaiset mallit ovat yleensä edullisia, jos kattila sijaitsee talossa eikä erillisessä huoneessa;

• pumppu voidaan siirtää kotelon ulkopuolelle, tämä ei vaikuta sen suorituskykyyn.

Sähkökattilalaite ja asennetut lisävarusteet

Huolimatta siitä, että sähkökattiloiden malleja voidaan listata useamman kuin yhden tusinan verran, muotoilu yleisesti säilyy ennallaan.

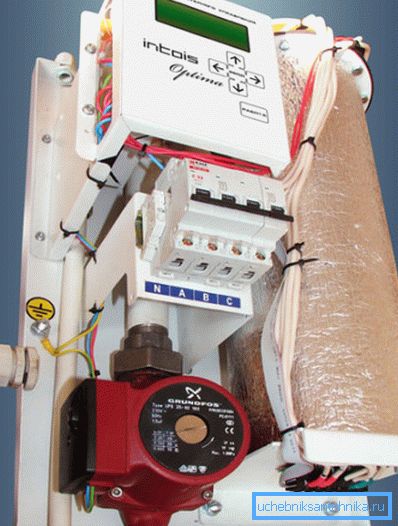

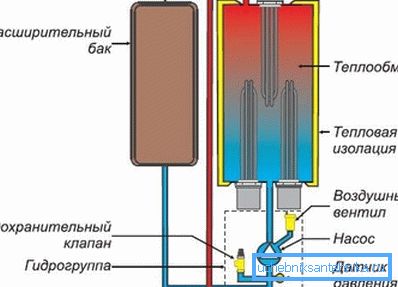

Sähköiset lämmityskattilat, joissa on pumppu, koostuvat tällaisista yksiköistä (luettelo annetaan tyypilliselle lämmityselementin mallille):

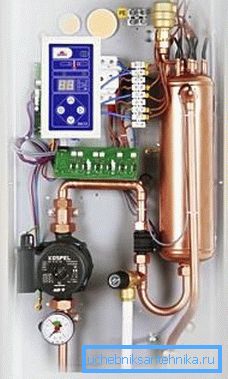

• lämmönvaihdin on tilavuussäiliö vedellä, jossa lämmityselementit on upotettu, säiliön on välttämättä oltava tehtaan eristys;

Kiinnitä huomiota! Lämmityskattilan toiminnan säätö johtuu erilaisen lämmityselementtien lukumäärän sisällyttämisestä. Joten automatisoinnin tehon vähentämiseksi sammuta jotkin niistä.

• Hydrogrupiin kuuluu kiertopumppu, painemittari, venttiili ilmaa ilmaavasta järjestelmästä ja turvaventtiili;
• Paisuntasäiliö - tarvitaan kompensoimaan jäähdytysnesteen tilavuuden muutosta lämmityksen aikana.

Kiinnitä huomiota! Kiertovesipumppu on sijoitettava putkistoon, joka toimittaa jäähdytetyn jäähdytysnesteen takaisin kattilaan. Jos laitat sen antoputkeen, korkea lämpötila vähentää merkittävästi sen kestävyyttä.

Lisätietoja kattilan valinnasta ja sen asennuksesta

Nykyaikaisen sähkökattilan teho vaihtelee laajasti. Myynnissä on sekä pienikokoisia malleja, joiden teho on enintään 6 kW, että todelliset "hirviöt", joiden teho on lähes 100 kW. On selvää, että tällaisia ​​laitteita käytetään suurten alueiden lämmittämiseen - niitä ei käytetä yksityisessä rakentamisessa.

Kattilan tehon valinta

Yleisesti ottaen kattilan tehon valinta tehdään asunnon (tai talon) lämpöhäviön perusteella, alueen ilmasto-ominaisuudet, eristystyyppi jne. Otetaan huomioon, toisin sanoen laskenta perustuu siihen, että huoneissa on malleja tasapainotti lämpöpattereista peräisin oleva lämpö.

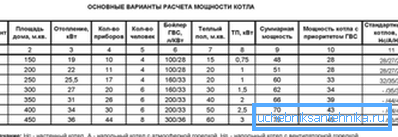

Riittävästi tarkkuudella vaadittu kattilateho voidaan määrittää likimääräisellä riippuvuudella. Koska kaikki modernit kattilat on varustettu termostaateilla, mahdollinen lievä yliarviointi ei ole kriittinen. Kyllä, ja hinta ei muutu paljon, jos vakuutat ja otat kattilan hieman voimakkaammaksi kuin laskutoimitukset.

Vaadittu teho määritetään käyttämällä tätä riippuvuutta kaavassa W_k = (S • W_ud) / 10,

tällaiset nimitykset hyväksytään:

• W_että = kattilateho, kW;
• S - lämmitetty kokonaispinta-ala, m²;
• W_lyöntiä - lämpötiheys lämpimille alueille voidaan ottaa yhtä suureksi kuin 1,0, keskiosassa - 1,1 - 1,15 pohjoisessa - vähintään 1,2 dollaria
• 10 - muuntokerroin.

Jos käytämme ehdotettua kaavaa, lämmittääksesi yksityisen talon, jonka pinta-ala on esimerkiksi 160 m², sijaitsee Venäjän federaation keskiosassa, tarvitaan kattilaa, jonka teho on W_k = (160 • 1,1) / 10 = 17,6? 18 kW.

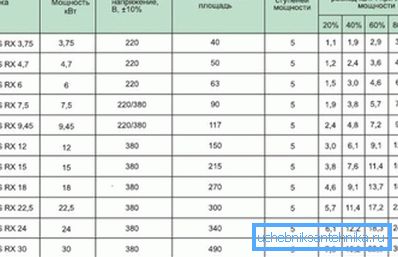

Tulos oli melko lähellä valmistajien itse suosittelemia arvoja. Joten 150 metrin alueelle² suositeltu 19 kilowattikattila, laskenta antoi lähes saman arvon.

Yksinkertaisin esimerkki on - se soveltuu yhden piirin kattilan tehon laskemiseen. Kahden piirin laitteen valinnassa on otettava huomioon lämmitykseen käytettävän veden energiankulutus kuuman veden tarpeisiin (kuuma vesi).

Johdotusvaatimukset

Vakava este kattilan asentamiselle omin käsin voi olla se, että sähkötekniikasta on oltava vähintään vähän tietoa. Erityisesti sinun on ymmärrettävä, että kaikkia kattiloita ei voi liittää tavanomaiseen sähköverkkoon.

Kiinnitä huomiota! Paras vaihtoehto on kattilan yksittäisen virtalähteen asettaminen. Jos tämä ei ole teknisesti mahdollista, on parempi varmistaa, että laitteita, joiden kapasiteetti on yli 6-7 kW, on kytkettävä normaaliin verkkoon.

Yleensä 220 V: n sähkökattilan käyttöjännite löytyy vain suhteellisen pienitehoisissa laitteissa. Jos lämmitysjärjestelmä on suunniteltu yksityiselle talolle, niin todennäköisimmin käytetään noin 16-20 kW: n kattilaa. Tämä tarkoittaa sitä, että sinun on valittava se erikseen.

Kiinnitä huomiota! Kattilat, joiden kapasiteetti on yli 6 kW, on varustettu monivaiheisella tehonsäätöjärjestelmällä. Siirtymäkausina (syksy-talvi, talvi-kevät) tämä pienentää sähkön kustannuksia lämmitykseen ajoittain.

Johdon poikkileikkauksen valinnan laiminlyönti johtaa kaapelin lämmitykseen. Tämän seurauksena eristäminen voi sulaa ja tällaisen kehityksen mahdollisia seurauksia ei voida nimetä positiivisesti.

Ohjeita langan halkaisijan valitsemiseksi on melko yksinkertainen. Voit käyttää likimääräistä riippuvuutta, jonka mukaan 1 A: n virta vaatii lankaosan, jonka pinta-ala on 1 mm².

Esimerkiksi 6 kW: n kattilan kytkemiseksi on määritettävä vähimmäislangat, yhteys tehdään normaaliin 220 V: n verkkoon. Tämä riippuvuus huomioon ottaen laskenta suoritetaan kaavalla S = W_k / (U • I)

kaavassa seuraava merkintä:

• S = johtimen pinta-ala, mm²;
• U, I - jännite ja virta.

Tarkasteltavassa esimerkissä johtimen poikkileikkauspinta-alan tulisi olla S = 6000 / (8 220) = 3,41 Mm ^ ^.

Tätä lähestymistapaa pidetään melko likimääräisenä. Lisäksi tällaista kerrointa ei oteta huomioon esimerkiksi johtimateriaalissa, ja tämä vaikuttaa myös suurimpaan sallittuun virtakuormaan. Jos haluat valita tehokkaamman kattilan kaapelin, on suositeltavaa tehdä tarkempi laskenta.

Tässä tapauksessa laskentaohjeet ovat hieman monimutkaisempia:

• Ensin on määritettävä jokaisen vaiheen virran voimakkuus. Laskenta suoritetaan kaavan I = W_k / (U_l • v3) mukaisesti,

missä u_l - lineaarinen jännite, 380 V meidän tapauksessa;

• GOST 16442-80: n mukaisesti valitaan laskimon osa. Samalla on otettava huomioon, mitä metallia käytetään - alumiinia tai kuparia, sekä kaapelien kiinnitysmenetelmää - edellä tai maan alla.

Harkitse esimerkkilaskua kolmivaihekattilasta, jonka kapasiteetti on 22 kW, ja liitäntä tehdään 3-ytimen kaapelilla.

Laskenta suoritetaan ehdotetun menetelmän mukaisesti:

• määrittää virran voimakkuus I = 22000 / (380 v3) = 33,43 A.

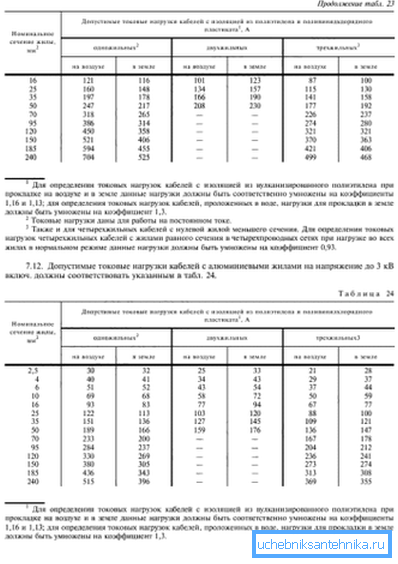

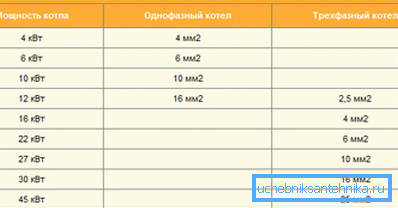

• GOST 16442-80: n mukaan valitaan osa ytimestä, kaksi vaihtoehtoa on mahdollista. Jos käytetään kuparia, sen poikkileikkaus on 4 mm.² melko sopiva, sillä sallittu virrankulutus on 37 A, joten pieni marginaali jää. Alumiinisydämille on tarpeen lisätä ytimen poikkileikkausta 6 mm: iin.² - tässä tapauksessa sallittu virrankulutus on myös 37 A.

Viimeinen asia, jonka on tehtävä, on poimia sopivan tehon sulake. Voit yksinkertaisesti käyttää sopivia taulukoita, joissa kattilan tehon jokaiselle arvolle osoitettiin johtimen poikkipinta-ala ja automaattisen sulakkeen teho. Sovita esimerkiksi automaattinen 35A.

Turvallisuusvaatimukset

Pumpulla varustetut sähkökattilat vaativat erityistä huomiota virtalähteen vaiheessa.

Harkitse seuraavia asioita:

• automaattisen sulakkeen tehon pitäisi olla hieman suurempi kuin suurin teho, kun kattilaa käytetään;

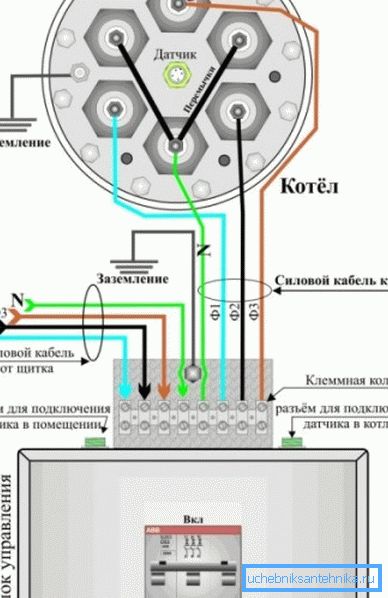

• yhteys on maadoitettava. Maadoitus 3. tai 5. asuinkaapeli;
• lanka N (nollatyö) on liitetty suojakotelon ruutuun (nolla-väylä);
• maadoitus (PE-johdin kaaviossa) on kytketty vastaavaan väylään (merkitty "Earth").

Kiinnitä huomiota! Yleinen virhe liitettäessä on, että ihmiset sekoittavat N- ja PE-johdot. Joten tässä vaiheessa sinun täytyy kiinnittää erityistä huomiota.

Sähkökattilan valjaat

Putkilinjaa ymmärretään koko prosessina liitännästä A: sta Z: hen, eli paitsi kattilan virtalähteeseen, myös lämmitysjärjestelmän kaikkien elementtien asentamiseen (paisuntasäiliö, kiertopumppu, suodattimet, suojaryhmä jne.).

Lämmityksen säätämisen joustavuuden lisäämiseksi voit käyttää sekoituspiiriä. Tästä johtuen lämpötila-tilaa voidaan säätää paitsi kattilan tehon vaihtamisen lisäksi myös servo-aseman kanssa.

Kattilan asennuksessa on noudatettava seuraavia suosituksia:

• on toivottavaa poistaa se mahdollisimman pitkälle putkistosta, sähkökattila sijoitetaan vain kuivaan paikkaan, tämä tehdään oikosulun välttämiseksi;

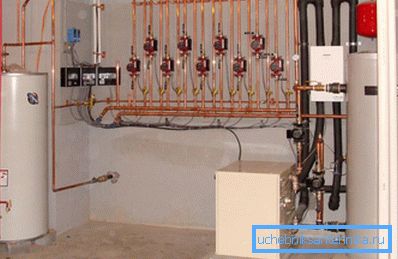

• kompakti kattilan voi sijoittaa seinälle, jolloin käytetään tapit tai ankkuripultit. Lattiamallit ovat myös suosittuja, sillä voit rajoittaa itsesi yksinkertaiseen dielektriseen jalusta, tietenkin, alustan on oltava tasainen;

• jatka suoraan kytkemällä se lämmitysjärjestelmään. Luonnollisesti vesihuolto asennuksen aikana pysähtyy. Itse kytkentä on yksinkertainen, irrotettavia liitoksia käytetään, joten kattilan poistaminen ei ole tarpeen. Lämmityskattiloiden pumput asennetaan lähemmäs kattilaa paluuputkessa;
• sitten tulee sähköosan kääntö. Edellisissä kohdissa ymmärretty laskenta on ainoa asia, joka on huomattava, että johdot tulisi sijoittaa kaapelikanaviin. Kaikki kaapelit ovat tietysti hyvin eristettyjä, mutta lisäsuoja ei ole tarpeeton. Kaapelikanavana voit käyttää aallotettua joustavaa putkea.

Kiinnitä huomiota! Jos verkkovirtajännitteet eivät ole harvinaisia, liitäntä on tehtävä stabilointilaitteen kautta.

• sen jälkeen on vain täytettävä järjestelmä vedellä ja tarkistaa tiiviys.

Yhteenvetona

Pumppuilla varustetut sähkökattilat ovat erinomainen valinta kodin lämmitykseen alueilla, joilla ei ole keskitettyä kaasun syöttöä, eikä kiinteän polttoaineen analogeja ole haluttu käyttää. Jopa valmistusvaiheessa valmistaja täydentää kattilaa sellaisilla elementeillä kuin paisuntasäiliö ja kiertopumppu, minkä vuoksi lämmitysjärjestelmän asennus on jonkin verran yksinkertaistettu.

Videossa on esimerkki 6 kW: n sähkökattilan liittämisestä.
