Kahden putken lämmitysjärjestelmän asentaminen

Yleisimmin käytetty lämmitysjärjestelmä on vesi. Sen avulla yli 67% maamme kaikista tiloista lämmitetään. Hänellä on useita lajikkeita, joista suosituin on kaksiputki. Tänään asetimme itsellemme tehtävän kertoa siitä, mikä on kahden putken lämmitysjärjestelmä, jolla on luonnollinen kierto ja mekaanisesti yksityiskohtaisempi, jotta saat mahdollisimman paljon tietoa siitä.

Mikä on toiminnan periaate

Tässä tapauksessa ei ole yllätyksiä, järjestelmä on suljettu piiri, jonka kautta lämmitetty jäähdytysaine kiertää lämmittimestä pattereihin. Samaa periaatetta noudatetaan kaikissa muissa rakenteissa, joissa vettä käytetään lämmitykseen.

Ainoa ero on kahden putkilinjan haarojen käyttö samanaikaisesti:

• ensimmäinen kuljettaa ja jakaa kuumaa jäähdytysnestettä;
• toinen poistaa jäähdytetyn nesteen jäähdyttimistä ja palauttaa sen kattilaan.

hyöty

Vaihtoehtoinen vaihtoehto on halvempi ja yksinkertainen yhden putken rakenne, mutta kahden putken ilmeisten etujen vuoksi se menettää suosiotaan. Harkitse niitä tarkemmin:

Puutteista on yleensä todettu putken kaksinkertainen pituus, mikä lisää rahoituskustannuksia verrattuna yhden putken muunnokseen. Vaikka tässä tapauksessa sitä ei voida pitää negatiivisena ominaisuutena, koska putkien halkaisija on pieni, kiinnittimien, venttiilien, liitosten ja liitosten mitat ovat myös pieniä.

Itse asiassa kokonaiskustannukset vain hieman ylittävät yhden putken lämmitysjärjestelmän kustannukset. Samalla saat paljon enemmän etuja.

tyypit

Lämmitysjärjestelmät on yleensä jaettu avoimiin ja suljettuihin.

Tämän erottelun tärkein kriteeri on suunnittelussa käytetty laajennussäiliön tyyppi.

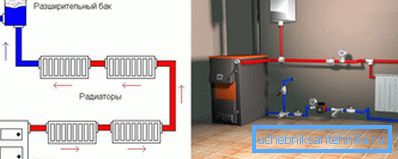

1. Avoimessa versiossa se sijoitetaan piirin ylimpään osaan, josta jäähdytysneste voi haihtua vapaasti. Tässä tapauksessa järjestelmän sisäinen paine on suhteellisen alhainen.

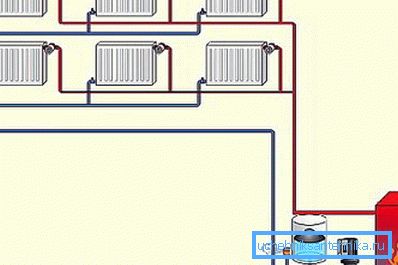

1. Suljetussa kaksoisputkimuodossa on kalvotyyppinen paisuntasäiliö, joka mahdollistaa nesteen kiertämisen piirin ympärillä pakotetussa paineessa. Koska sen haihtuminen puuttuu, se mahdollistaa käytännönläheisempien glykolipohjaisten ratkaisujen käytön lämmönsiirtimena veden lisäksi. Suljettuja järjestelmiä pidetään turvallisimpina ja ympäristöystävällisimpinä.

Kaikkien rakenteen elementtejä yhdistävien putkilinjojen sijainnista riippuen voimme erottaa:

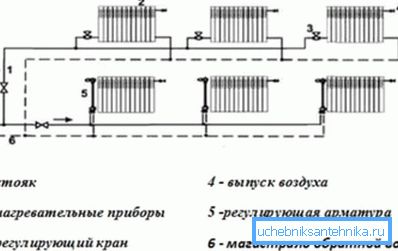

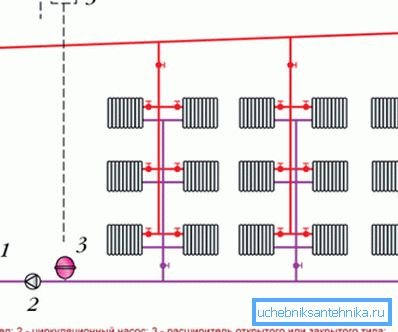

1. Pystysuuntainen kahden putken lämmitysjärjestelmä, kun paristot on kytketty pystysuoraan nousuputkeen. Levitä sitä monikerroksisissa rakennuksissa ja antaa sille mahdollisuuden kiinnittää siihen jokainen kerros erikseen. Suunnittelun tärkein etu on ilmapistokkeiden puuttuminen, kun sitä käytetään. Järjestelyn hinta on korkeampi kuin muut vaihtoehdot.

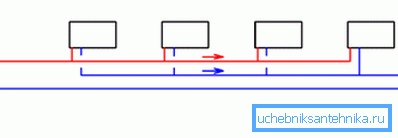

1. Horisontaalista 2-putkista lämmitysjärjestelmää käytetään yleensä yhden kerroksen rakennuksissa, joissa on suuri alue. Lämmittimien kytkentä suoritetaan vaakasuoralle putkelle. Kertynyt ilma poistetaan Mayevsky-nosturilla.

Vinkki: aseta tällöin nousuputket paremmin laskeutumiseen tai käytävään.

järjestely

Käytä kahta pääpiirrettä:

1. Alempi, kun kattilasta tuleva putki asetetaan rakennuksen alaosaan, esimerkiksi maanalaisiin tiloihin, lattiaan tai kellariin. Käänteinen asento on vieläkin pienempi ja jäähdytysnesteen normaalin kiertokulun aikaansaamiseksi kattila asetetaan alemmaksi siten, että kaikki lämpöpatterit on sijoitettu sen yläpuolelle.

Vinkki: kytke virtajohto päälle piirissä ja aseta se päälle. Sen avulla ylimääräinen ilma poistetaan verkosta.

1. Ylempi, kun jakelulinja kulkee rakenteen yläosan läpi, ja paisuntasäiliö on asennettu piirin korkeimmalle kohdalle. Siirrä putki yleensä eristetyn ullakon läpi, mikä ei ole hyväksyttävää tasaisella katolla varustetuissa rakennuksissa.

Vinkki: voidaan käyttää kahta kytkentävaihtoehtoa sekä vaaka- että pystysuorissa lämmitysjärjestelmissä.

Hydraulinen laskenta

Se on tehtävä ennen lämmitysrakenteiden asennuksen aloittamista, koska se on yksilöllinen kullekin rakenteelle. Horisontaalisen kaksiputkisen lämmitysjärjestelmän hydraulinen laskenta sekä pystysuora laskenta suoritetaan yleensä alustavan "luonnoksen" suunnitelman mukaisesti, joka sisältää kaikki elementit.

Laskelmien aikana erotellaan putkilinjan eniten kuormitettu rengas, joka on otettava lasketuksi objektiksi ja jaettu ehdollisiin osiin.

Tämän seurauksena asunnon omistaja saa:

• mahdollisen painehäviön arvo piirissä;
• putkien optimaalinen halkaisija;
• lämmitykseen tarvittavien patterien pinta-ala, josta on mahdollista saada useita lämmityslaitteita.

Kahden putken vaakasuoran lämmitysjärjestelmän hydraulinen laskenta suoritetaan useilla tekniikoilla.

Alla kerrotaan yleisimmistä:

1. Laskelmat suoritetaan ottaen huomioon resistanssin ja johtavuuden arvot. Tämän ansiosta on mahdollista saada todellisia tietoja lämmityspiirin kunkin elementin lämpötilasta ja veden tarkasta virtauksesta.

1. Laskelmat suoritetaan painehäviölle. Tuloksena on selkeä fyysinen kuva prosessista, joka osoittaa vastuksen todellisen jakautumisen putkilinjassa.

Kahden putken lämmitysjärjestelmän hydraulinen laskenta mahdollistaa lopulta lämpötilan tarkkojen parametrien ja jäähdytysnesteen virtauksen mihin tahansa piirin osaan. Tämä on perusta rakennuksen lämmityssuunnitelman järjestämiselle.

asennus

2-putkisen lämmitysjärjestelmän asennus alkaa laskelmien jälkeen, laaditaan tarkka piirikaavio ja hankitaan tarvittavat laitteet.

Alla kerrotaan sen toteuttamisjärjestyksestä:

1. Asenna lämmityskattila. Paras vaihtoehto katsotaan pieneksi erilliseksi huoneeksi, jossa ilmanvaihto on asianmukaisesti varustettu ja joka poistaa palamistuotteet. Suosittelemme lattian ja seinien palauttamista erityisesti suunniteltuihin tulenkestäviin materiaaleihin. Aseta kattila pois seinistä sopivalla tavalla huoltoon.

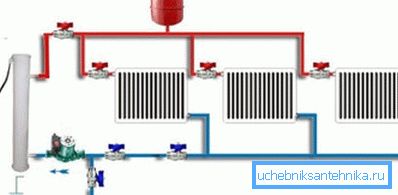

1. Kiinnitä kiertovesipumppu putkilinjaan ja jakeluputkeen, jos suunnitelma sitä edellyttää.

1. Suorita putkisto kattilasta lämpöpattereille. Tee seiniin pieniä reikiä, jotka sinetöidään sementtilaastilla. Liitännät riippuvat putkimateriaalin koostumuksesta.

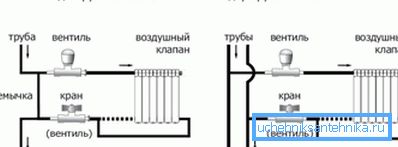

1. Liitä lämpöpatterit. Kunkin akun lämmityspiirin tulee koostua kahdesta putkesta - yläosasta kuumalla, alhaalla jäähdytetyllä jäähdytysaineella. Asenna patterit omin käsin ikkunoiden alle käyttämällä erityisiä kiinnikkeitä.

Paras etäisyys kohteesta:

• patterit - 100 mm;
• lattia - noin 120 mm;
• seinät - 20-50 mm.

Asenna ohjaus- ja porttiliittimet tulo- ja lähtöaukkoon. Lämpöanturit auttavat sinua helposti asettamaan mukavan lämpötilan huoneeseen.

1. Suorita järjestelmän tarkistus sen jälkeen, kun kaikki työt on suoritettu.

johtopäätös

Tässä artikkelissa opit, mitä horisontaalista kaksiputkista lämmitysjärjestelmää sekä pystysuoraa käytetään nykyään laajalti, jotta saadaan aikaan mukava lämpötila asuin- ja teollisuusrakennuksissa. Kiistattomien etujensa ansiosta se on tullut erittäin houkuttelevaksi kuluttajille.

Yli 2/3 kotitalouksista ja yrityksistä on valinnut sen lämmityksen järjestämiseen. Suunnittelussa on suoritettava pätevä hydraulinen laskenta.

Artikkelissa oleva video auttaa sinua löytämään lisätietoja tästä aiheesta.
