Kaasukattilat lämmitys navien: rakenne ja tekniset
Kattilalaitteiden valmistuksen johtajia pidetään eurooppalaisina. Mutta valitettavasti äskettäin hankkimalla tällaisen teknologian ihmeen on maksettava enemmän suosituista brändeistä kuin halutusta laadusta. Korealaiset Navien-kaasukattilat ovat erinomainen ja halvempi vaihtoehto Euroopan tarjouksille.
Tietoja niistä ja käsitellään tässä artikkelissa.
kuvaus
Kun valitset kotelon kotiisi, sinun tulee ensin kiinnittää huomiota seuraaviin kohtiin:
- Toiminta ja suorituskyky. Toisin sanoen laitteen tekniset ominaisuudet, mukaan lukien sen teho ja lisälaitteet.
- Takuupalvelujen kestävyys ja saatavuus. Jos investoit rahaa laitteisiin, haluat varmistaa, että se palvelee sinua pitkään.
- Ulkonäkö ja mitat. Laitteen on sovitettava huoneen sisätilaan ja sen on oltava mukava.
Tämän perusteella tarkastellaan etuja, joita Navien-kaasukäyttöiset kattilat tarjoavat omistajilleen.
Tärkeimmät edut
- Kohtuullinen hinta. Yllä olemme jo huomanneet tämän ominaisuuden, mutta on syytä mainita se jälleen kerran: Navien-tuotteilla, jotka eivät ole laadultaan huonompia länsimaisille, on paljon pienempi hinta.

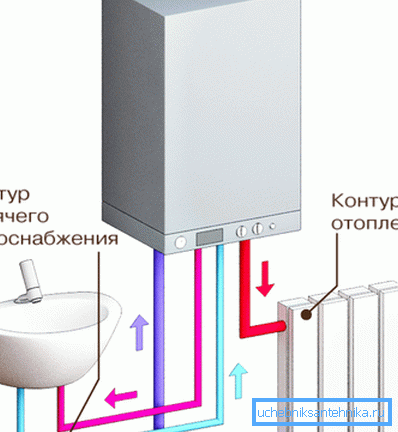

- Kaksi muotoa. Tämä tarkoittaa, että on mahdollista lämmittää samanaikaisesti huone- ja lämpövesi kotitalouksien tarpeisiin.

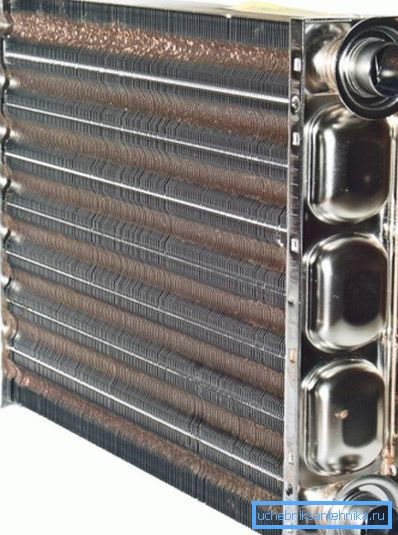

- Ruostumaton teräs lämmönvaihdin. Yleensä kuparia käytetään tällaisissa laitteissa sen korkeamman lämmönjohtavuuden vuoksi, mutta tämä lisää merkittävästi koko kattilan kokonaiskustannuksia. Turboahtimen kaasupolttimella kompensoidaan ruostumattomasta teräksestä käytettyjä tehohäviöitä.
- Luotettava jäätymissuoja. Siinä tapauksessa, jos nesteen lämpötila laskee +10 astetta, kiertovesipumppu kytketään päälle. Jatkuvan laskun jälkeen +6 asteen merkin saavuttamisen jälkeen kaasupoltin alkaa toimia, mikä lämmittää veden +21 asteeseen.
- Korkea hyötysuhde. Saavutetaan turboahtimen ja ilmanpaine-anturin synkronisella toiminnalla, jonka avulla voit säätää polttimen yläpuolella olevan tuulettimen nopeutta. Tämän laitteen ansiosta kaasu ja ilma sekoitetaan mahdollisimman optimaalisesti, mikä takaa sen täydellisen hapettumisen. Siten energiankulutus on paljon taloudellisempi.
- Hiljainen työ. Kattilan seinillä on korkea äänieristys, joka on erityisen arvostettu yöllä.
- Sopeutuminen alueillemme ominaisiin ankariin työoloihin. Kuvattu yksikkö kykenee kestämään jännitevaihtelut 30% normista ja vesipaineen lasku järjestelmässä 0,1 bariin sammuttamatta. Kytkentä- ja poiskytkentäjaksojen aleneminen lisää käyttöikää.
- Helppokäyttöisyys omin käsin. Kattila on täysin automatisoitu ja varustettu ohjauspaneelilla, joka helpottaa laitteen käyttöä.
- Takuun ja palvelun saatavuus. Ohje sisältää täsmällisen ajanjakson, jona asiantuntijat eivät jätä ostamiasi laitteita valvomattomiksi.
Neuvonta: On suositeltavaa tehdä ostos vain virallisissa toimistoissa väärennösten hankinnan välttämiseksi ja luottamuksen saamiseksi annetun takuun oikeutukseen.
- Yhden valmistajan komponentit. Ainoa osa, joka tilataan Japanista, on Timein kaasuventtiili. Tämä lähestymistapa lisää merkittävästi kokoonpanon luotettavuutta, toisin kuin ne kattilat, joiden komponentit valmistetaan eri puolilla maailmaa.
suunnittelu
Kaasulämmityskattilat Navienin rakenne on seuraava:
Merkintä kuvassa | Kohteen nimi |
1 | Lämpötila-anturi |
2 | Jäähdytysnesteen virtausanturi |
3 | Säiliö jäähdytysnestettä varten |
4 | Kaasupoltin |
5 | Lisälämmönvaihdin |
6 | Painemittari. |
7 | Automaattinen ilmaventtiili |
8 | Nosturipyörä |
9 | Kiertopumppu |
10 | Lämmitetyn jäähdytysnesteen syöttö |
11 | Nestesuodatin |
12 | Jäähdytysnesteen paluuvirta |
13 | Suojaventtiili |
14 | Palamistuotteiden kerääjä |
15 | Keskuslämmönvaihdin |
16 | Elektrodit sytytykseen ja ionisointiin |
17 | Sytytysmuuntaja |
18 | tuuletin |
19 | Ohjauskortti |
20 | Kaasuventtiili |
21 | Kuuman veden virtausanturi |
22 | Tasausrele |
23 | Kaasun liitäntäpiste |
24 | Kylmän veden syöttö |
25 | Kuuman veden ulostulo |
Lisäksi laitteen toiminnan ymmärtämiseksi on syytä tehdä useiden sen osien tarkoitus:
- painemittari. Suunniteltu mittaamaan nesteen paine kattilan sisällä. Kun se putoaa 0,5 bar: iin, on tarpeen avata kosteusventtiili ja nostaa se normaaliin arvoon 1,2-2 bar. Sitten napautuu.

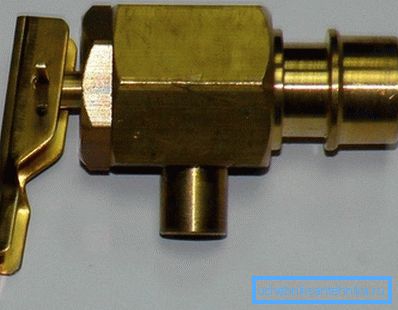

- Turvaventtiili. Se toimii, jos lämmitysvesi saavuttaa 3 barin paineen, avaa ja purkaa ylimääräistä vettä.
- Lämmitysvesisuodatin. Kerää ja kerää erilaisia epäpuhtauksia, jotka muodostuvat nesteeseen laitteen käytön aikana.
Vihje: suodatin on poistettava säännöllisesti ja puhdistettava. Muuten laite ylikuumentuu tukkeutumisen seurauksena.
Voit löytää kattilan tai sen ohjeiden lyhenteitä ja erikoismerkkejä:
- OV - lämmitysvesi.
- HWS - kuuma vesi.
- Kylmä vesi - kylmä vesi.
- Kolmio, jonka sisällä on huutomerkki, varoittaa hengenvaarallisuudesta, jos turvallisuusmääräyksiä ei noudateta.
- Ristikkä ympyrä ilmaisee toiminnan kiellon.
- Kehässä oleva huutomerkki osoittaa näiden toimien pakollisen toteutuksen.
Myös kokoonpanossa on kauko-ohjain, jonka rakenne on seuraava:
Merkintä kuvassa | Kohteen nimi |
1 | näyttö |
2 | Hälytysilmaisin palaa punaisena vian sattuessa |
3 | Lämmityksen lämpötila-tilan valinta |
4 | "Poissa kotoa" -tilan kytkeminen päälle ja pois päältä, jonka aikana vain vesi, joka lämmittää vettä kotitalouksien tarpeisiin, toimii |
5 | Kaasupolttimen palamisen ilmaisin, joka syttyy vihreänä, kun se kytketään päälle |
6 | Lämpötila ja ajastimen säätö |
7 | Halutun veden lämpötilan asettaminen |
8 | Käytössä ja pois päältä |
Toiminnan ominaisuudet
Takuupalvelu - tämä on varmasti hyvä, mutta se päättyy joskus. Lisäksi voi olla häiriöitä, jotka vaativat pitkän aikavälin korjausta, jonka aikana jätät ilman kattilaa. Siksi on parempi noudattaa tiettyjä käyttöohjeita, joiden avulla kaasulaitteesi voi toimia pitkään ja kunnolla.
Varotoimet jäähdytysnesteen jäätymisen estämiseksi järjestelmässä talvella
- Lämmöneristysputket. Kaikki putket, jotka eivät ole tarkoitettu lämmön jakeluun, on suljettava lämmitysmateriaaliin, mukaan lukien vesijohtoputki.
- Tyhjennä neste lämmityspiireistä, jos käytössä on pitkä keskeytys. Päinvastaisessa tapauksessa jäljellä oleva kosteus voi kiteytyä talvikaudella.
- Lämmitys Jos putket jäävät edelleen, lämmitä käytettävissä olevat osat hiustenkuivaajalla. Monissa tapauksissa tällaiset toimenpiteet voivat olla varsin tehokkaita.
Kotelon puhdistus
Kattilan tulee näyttää esteettisesti miellyttävältä, sillä se on tarpeen seurata sen ulkonäköä ja suorittaa säännöllisesti puhdistus:
- Irrota laite virtalähteestä.
- Sammuta kaasun syöttö.
- Tunnin kuluttua puhdistamme pinnan pehmeällä, kuivalla liinalla.
Täytä vettä ennen käyttöä
Jos laitteen sisältö ei ole täynnä nestettä tai vähintään puolet täynnä, hätävalo palaa punaisena ja kattilan toiminta ei käynnisty.
Tämän vuoksi teemme sen asennuksen jälkeen:
- Irrota pistoke pistorasiasta ja sammuta kaasuventtiili.
- Avaa kaikki lämmitysjärjestelmän sulkemis- ja jakeluventtiilit.
- Käännä kattilan alaosassa olevaan vasempaan täyteventtiiliin.
- Noudatamme mittarinäyttöä, ja kun nuoli osoittaa 1,2-2 baria, suljamme meikkiä.
Tämän jälkeen voit käynnistää koneen. Jos hätävalo syttyy uudelleen sen jälkeen, kun automaattinen ilmaventtiili on poistanut ilman, ja näytössä näkyy virhekoodi “02”, niin kuvattu menettely toistetaan uudelleen.
Tyhjennä kattila
Tässä tapauksessa on myös parempi seurata tiettyä järjestystä:
- Katkaise virta ja sammuta kaasu.
- Sammuta kaikki kuuman veden sulkuventtiilit ja kylmän veden sulkuventtiili.
- Avaa kuumavesisäiliö vedenottopisteessä, jolloin voit tyhjentää nesteen kuumavesisäiliöistä.
- Avaa laitteen pohjassa oleva tyhjennystulppa, jonka avulla voit tyhjentää jäähdytysnesteen lämmitysjärjestelmästä.
Lämmitysvesisuodattimen puhdistaminen
- Tyhjennä vesi edellä kuvatulla tavalla.
- Odotamme, että kattila jäähtyy, ja poista sitten lukitusliitin ja poista suodatin itse.
- Pese suodatinverkko veden paineella, jolloin kerääntynyt lika poistuu.
- Palautamme kohteen paikalleen, korjaamme leikkeen.
johtopäätös
Navien-kaasulämmityskattila on erinomainen vaihtoehto kalliimmille eurooppalaisille kollegoille, jotka eivät ole niille huonompia kuin laatu ja kestävyys. Yllä on analysoitu tämän laitteen tärkeimmät edut ja toiminnan ominaisuudet.
Toimitettavalla videolla voit tutustua lisätietoihin. Navien-tuotteiden avulla voit säästää merkittävästi perheen budjetin.
