Kaasukattilan valinta lämmitykseen: tutustu

Tässä artikkelissa käsitellään kaasulämmityskattilan valintaa. Tulemme selvittämään, miten tuotteen lämpökapasiteetti lasketaan, ja tutustumme nykyaikaisten kaasulämmityslaitteiden luokitteluun. Materiaalimme ei sisällä lopullisia suosituksia: kirjoituksen tarkoituksena on auttaa lukijaa navigoimaan erilaisissa markkinatarjouksissa.

Lämpöteho

Lämmityslaitteiden pääparametri on sen lämpöteho. Miten lasketaan sen tarve talolle, jossa on tunnettuja parametreja?

Yleisin kaava, jossa otetaan huomioon rakennuksen eristyskerroin. Sen avulla voidaan arvioida rakennusten lämmönkestävyyden tarve, joka on suljettujen rakenteiden ei-standardoitu lämmönkestävyys (toisin sanoen eristetty erittäin hyvin tai erittäin huonosti).

Sen muoto on Q = V * Dt * K / 860.

Mikä on muuttujan merkinnän takana?

• Q - lämpöteho. Kaavan avulla voit saada lasketun arvon kilowatteina.
• V on tilan kokonaistilavuus kuutiometreinä.
• Dt on huoneen ja katun välinen maksimilämpötilaero.
• K - eristyskerroin.

Kaksi parametria tarvitaan kommentteja.

Dt lasketaan yleisesti SNiP: n suositteleman asunnon lämpötilan (+ 18-22 C) ja kylmimmän viiden päivän viikon keskiarvon välillä viime vuosina.

Huomaa: jos talo on suunniteltu tukemaan, esimerkiksi +25 tai +30, parametria säädetään vastaavasti.

Eristyskerroin otetaan alla olevasta taulukosta.

Lasketaanpa esimerkiksi lämmön tarve rakennuksessa, joka sijaitsee 10 * 10 * 3 metrin päässä, joka sijaitsee Amurin alueen Shimanovskin kaupungissa, edellyttäen että lämpötila pidetään +25 ° C: ssa.

Talon seinät ja puolet paksut tiilet eristetään 150 mm: n vaahtomuovilla; ikkunat - kaksinkertaiset ikkunat.

1. Rakennuksen tilavuus on 10 * 10 * 3 = 300 m3.
2. Tietoja tyypillisistä talvilämpötiloista on helposti löydettävissä tunnetussa Internet-tietosanakirjassa. Kylmimmän kuukauden keskiarvo on -32,5 C. Se on tullut, Dt = 25 - 32,5 = 57,5 ​​astetta.
3. Talon eristyksen laatu on lähellä mahdollisimman suurta, joten eristyskerroin voidaan ottaa turvallisesti 0,7.
4. Laskeminen näyttää siis olevan 300 * 57,5 ​​* 0,7 / 860 = 14 kW.

Nuance: kun valitset tietyn mallin, lämpöteho pyöristetään aina ylöspäin. Kaikki modernit kaasukattilat on varustettu termostaateilla, joten ylimääräinen kapasiteetti merkitsee vain vähän pidempiä taukoja toiminnassa; samalla kylmän sään huipulla ylimääräiset 1-2 kilowattia voivat osoittautua enemmän kuin tarpeettomiksi.

Miten kaasukattilan lämmitys valitaan - saimme selville. Mitä muita vaihtoehtoja minun pitäisi kiinnittää?

Asennusmenetelmä

Ulkoversiossa useammin löytyy laitteita, joiden teho on huomattava (50–2 MW). On kuitenkin poikkeuksia: monien kolmannen tason valmistajien valikoimassa on erittäin halvempia ulkomalleja, jotka tuottavat vain 7-10 kilowattia lämpöä.

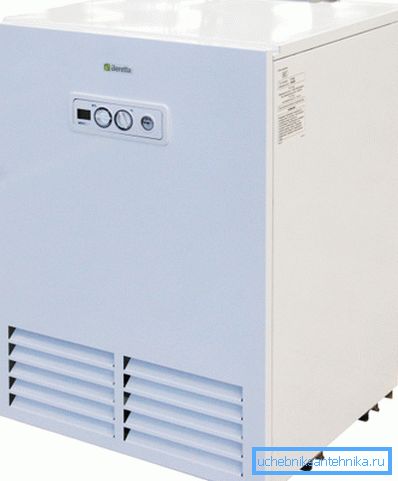

Lattialämmityskattilaan on ominaista, että se on vain poltin, lämmönvaihdin ja järjestelmä lämmönsiirtimen lämpötilan säätämiseksi automaattisesti; turvallisuusryhmä, paisuntasäiliö ja kiertovesipumppu asennetaan erikseen.

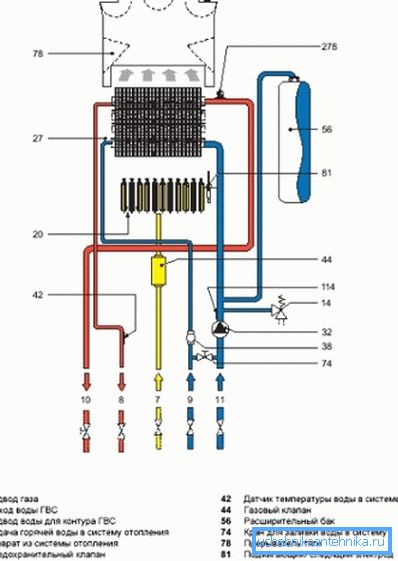

Seinään kiinnitettävien tuotteiden kohdalla kohtalaisen (enintään 100 kW) teho on päinvastoin tyypillinen, ja valmistaja asettaa vähintään turvakonsolin ja kiertovesipumpun ja usein laajennussäiliön suoraan kattilan runkoon. Itse asiassa meillä on miniatyyri kattilahuone: aloittaaksesi, sinun tarvitsee vain kytkeä laite suoraan ääriviivaan ilman ylimääräisiä kiinnityselementtejä.

Lämmönvaihdinmateriaali

Lattialämmityskattilat

Ulkokattiloissa, joille on ominaista teräs- ja valuraudan lämmönvaihtimet.

• Ensimmäisiä käytetään erityisesti teollisuuslaitoksissa ja korkeiden käyttölämpötilojen ansiosta ne saavuttavat valtavat lämpötehon arvot.

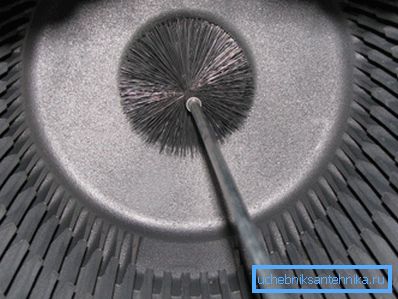

• Toisen erottuva piirre on merkittävä massa, joka kompensoi raudan kohtalaisen mekaanisen lujuuden ja rajoitetun käyttölämpötilan. Huomattavan voimakkaan kattiloiden silitysrautan lämmönvaihtimet toimittavat usein valmistajat erillisinä osina ja ne kootaan paikan päällä - juuri valtavan painon vuoksi.

Seinäkattilat

Myös tässä on kaksi vaihtoehtoa.

• Tässä tapauksessa käytetään teräslämmönvaihtimia. Itse asiassa ne on varustettu suurimmalla osalla alemman ja keskimmäisen hintaluokan tuotteista.

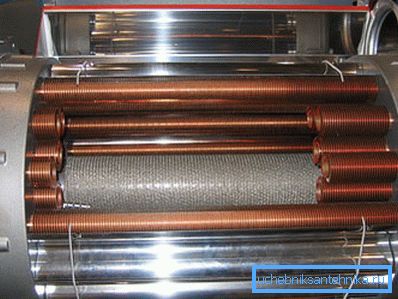

• Kuparia käytetään teräksen mukana. Se asettaa entistä vakavampia rajoituksia liekkilämpötilalle kuin valurauta; mutta metallin korkein lämmönjohtavuus mahdollistaa saman lämmöntuotannon lämmönvaihtimen pienentämiseksi, mikä mahdollistaa kattilan kokojen pienentämisen kokonaisuutena.

toiminnallisuus

Niin sanotussa yhden piirin kattilassa on yksi lämmönvaihdin ja se on tarkoitettu yksinomaan ja yksinomaan jäähdytysnesteen lämmittämiseen.

Lisäksi ohitustuotteet voivat tarjota talon kuumalla vedellä.

Vesikierto voidaan tehdä kolmella tavalla:

1. Erillisessä levylämmönvaihtimessa. Se on houkutteleva, koska se sallii lämmitysveden kierroksen vaikuttamatta lämmitystoimintoihin.
2. Kondensaattisessa (putkessa putkessa) biterminen lämmönvaihdin, jossa lämmin vesi lämmitetään jäähdytysnesteestä.

Se on utelias: kaksoiskattilassa, jossa on läpivirtauskattilat, kuumavesihuollon ja lämmityksen samanaikainen käyttö on pääsääntöisesti mahdotonta. Kun kuumaa vettä on auki, koko kattilan teho ohjataan sen lämmitykseen.

1. Epäsuoran lämmityksen sisäänrakennetussa lämmittimessä lämmitetään jälleen jäähdytysnestevirtauksella.

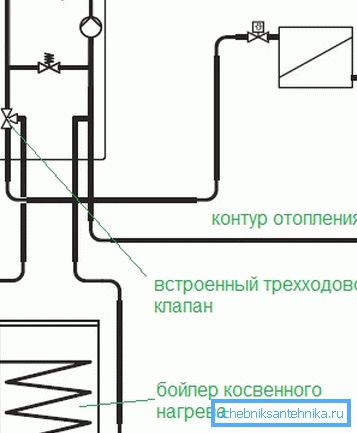

Muuten ulkoinen epäsuora lämmityskattila voidaan kytkeä yhden piirin kattilaan. Joillakin hihna-asetuksilla se tarjoaa talolle täydellisen kuuman veden lämmityskauden ulkopuolella; tässä tapauksessa jäähdytysneste kiertää pienessä ympyrässä - kattilan ja kattilan välillä.

Miten lämmityskaasukattila valitaan toiminnallisuuden kannalta? Mikä järjestelmä on edullinen?

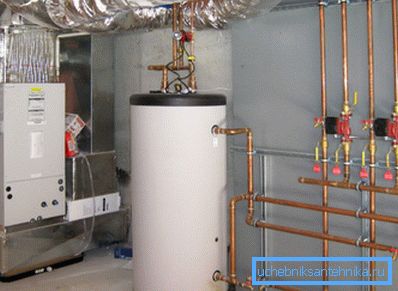

Tämä on harvinainen tapaus, kun kirjoittaja antaa itselleen mahdollisuuden antaa melko selkeitä neuvoja. Valintamme on tuote, jossa on epäsuora lämmitys lämmittimellä (boileri).

Missä järjestelmässä on parempi pysäyttää: yhden piirin kattilassa, jossa on ulkoinen kattilan tai kaksoispiirikattilan, jossa on sisäänrakennettu, riippuu yksinomaan huoneen mitoista. Erilliset laitteet vievät enemmän tilaa.

Mikä on tällaisen erikoisen opetuksen syy? Virtauslämmitin on loppujen lopuksi paljon kompak- tiivisempi, eikö olekin?

Joten se on, mutta kattilan lämpötila on vakaa, toisin kuin kilpaileva ratkaisu. Kun läpivirtauslämmitin on automaattinen polttimen liekin säätö, pyrkimys suihkussa tulee jatkuvaan taisteluun sekoittimen hanoilla. Uskokaa minua, tämä on erittäin hankalaa.

vetää

Se voi olla luonnollinen ja pakko.

luonnollinen

Ns. Ilmakehän (avoin) polttimet, joissa on luonnollinen tulipalo, vievät ilmaa suoraan huoneesta, jossa lämmityslaitteet on asennettu, ja ohjaa polttotuotteet savupiippuun tai ilmanvaihtokanavaan. Järjestelmän ainoa vakava etu on energiariippumattomuus: se voi toimia siellä, missä sähköä ei ole.

Haitat ovat paljon enemmän.

• Asuntoihin perustuvassa lämmityksessä sijaitsevassa kerrostalossa tällaisten laitteiden toiminta on periaatteessa mahdotonta. Ventkanal ei yksinkertaisesti läpäise palamistuotteiden virtaa viidestä kymmenestä tulista.
• Kesälämmössä työskenneltäessä kattilan, joka tarjoaa talon kuumalla vedellä, lämmittää huoneen lisäksi lämmittämällä savupiipun.
• Lopuksi ilmakehän polttimilla varustettujen laitteiden käyttö asettaa ilmanvaihtoa ja huoneen kokoa koskevia tiukkoja vaatimuksia. Erityisesti sen tilavuuden tulisi olla vähintään 15 kuutiometriä; jokainen kattilatehon kilowatti lisää tämän määrän vielä 0,2 m3. Pakollinen ikkuna ja aukko oven alla muiden tilojen ilmaa varten.

pakollinen

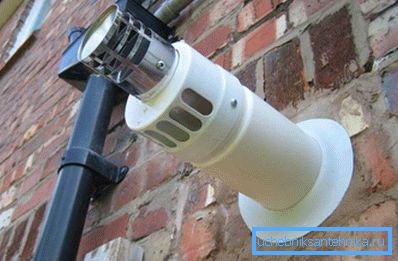

Suljettu poltin (vastaavia kattiloita kutsutaan usein turboahdetuiksi tai ylilatauksiksi) vie ilmaa kadulta ja poistaa myös palamistuotteet siellä. Tätä varten voidaan käyttää kahta erillistä ilmakanavaa tai useammin yhtä koaksiaalista. Jälkimmäisessä tapauksessa ulomman kuoren läpi kulkeva tuleva ilma jäähdyttää palamistuotteita ja estää talon lämmitysrakenteita lämmityksestä.

Tuulettimen tarjoama veto. Näin ollen suljetun polttimen toiminta edellyttää ulkoista virtalähdettä. Lisäksi turbopoltin sisältää vain kattilan asennuksen ja yksinomaan ulkoseinään.

Hyödyllistä: on suositeltavaa asentaa koaksiaalinen ilmakanava pienellä kallistuksella sisäpuolelle ja täydentää kondensaatin kerääjän. Muuten kondensaatin jäädyttäminen äärimmäisessä kylmässä voi estää putken kokonaan.

sytytys

Piezo-sytytys

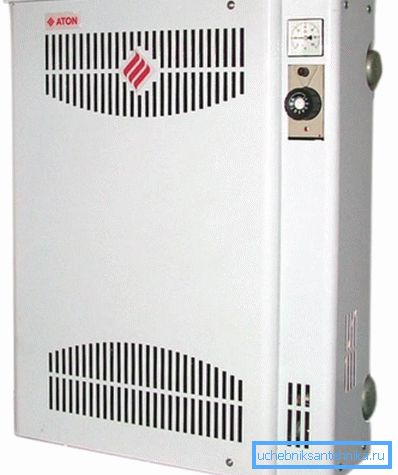

Suurin osa Venäjällä ja Ukrainassa valmistetuista laitteista kuuluu haihtumattomaan tyyppiin, ja niissä on pietsosytytys.

Miten se toimii?

• Painikkeen painaminen siirtyy pietsosähköiseen elementtiin ja aiheuttaa ilmanvaihdon koskettimien välillä, kun tapahtuu merkittävä mahdollinen ero..
• Sytytys sytyttää sytyttimen (ohjauspoltin), joka palaa koko kattilan ajan.
• Jäähdytysnesteen lämpötilasta riippuen termostaatti avaa säännöllisesti kaasuputken pääputkeen., joka syttyy sytyttimestä ja lämmittää vettä tai pakkasnestettä piirissä.
• Yksinkertaiset kaksimetalliset suojamekanismit sammuttavat kaasun, kun jäähdytysneste on ylikuumentunut ja ohjaimen polttimen liekki sammuu.

Tällä järjestelmällä ei ole vaihtoehtoa, jossa ei ole jatkuvaa virtalähdettä. Se merkitsee kuitenkin vähäistä automatisointia; Lisäksi jatkuvasti palava sytytin kuluttaa jopa 20% kattilan kokonaiskaasusta.

elektroninen

Haihtuvan sytytyksen avulla voit:

1. Hylkää pilottipoltin. Pääpolttimella syttyy korkeajännite.

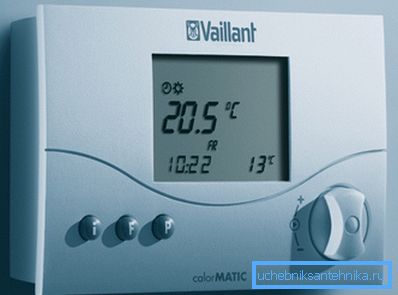

2. Käytä lisäautomaatiotyökaluja: GSM-ohjaus, sääolosuhteiden hallinta, kaukolämpötila-anturit jne.

Laitteiden sähköinen osa - puhaltimet ja ohjauselektroniikka - kuluttaa jopa 120 wattia jatkuvaa tehoa.

Miten valita kaasulämmityskattilat sytytystyypin mukaan? Vastaus on ilmeinen: sähköinen sytytys on suositeltavampaa silloin, kun sähköä ei ole pitkään keskeytetty. Lyhyen aikavälin sulkemiset eivät tule ongelmaksi: jotta ei istuisi kylmässä ilman lämmitystä, riittää, että kattila liitetään omin käsin UPS: n kautta riittävän tilavalla akulla.

Konvektio ja tiivistyminen

Näyttää siltä, ​​että kaasulämmityslaitteiden perusjärjestelmä on yksinkertainen ja selkeä: liekki antaa lämpöä lämmönvaihtimelle, jonka läpi vesi virtaa; Se lämmittää ja siirtää lämpöenergian lämpöpattereille. Ihanteellisissa olosuhteissa tällaisen järjestelmän tehokkuus voi olla 95%; loput 5% kulkeutuvat kuumilla palamistuotteilla.

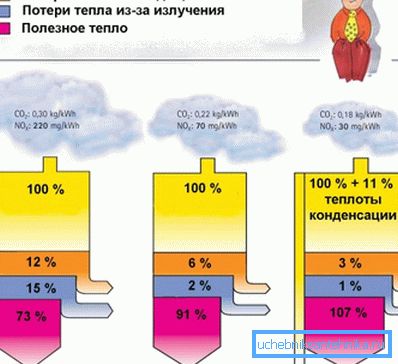

Markkinoilla on kuitenkin kaasukattiloita, joiden tehokkuus ilmoitetaan 107 - 109%. Kyllä, niiden hinta ei todennäköisesti vetoaa taloudelliseen ostajaan; mutta ne ovat olemassa. Ovatko teollisuuslaitokset keksineet ikuisen liikkeen koneen?

Valitettavasti valmistajat ovat hieman ovela, ja tärkeimmät haihtuvien hiilivetyjen palamisen tuotteet ovat hiilidioksidi ja vesi. Näin ollen kattilasta poistuu lämmin ilma, joka on kyllästetty vesihöyryllä.

Perinteisen kattilan - ns. Konvektio - tapauksessa valmistajat rajoittavat keinotekoisesti jäähdytysnesteen lämpötilaa paluulinjalla vähintään 55 ° C: een, jotta vältetään kosteuden tiivistyminen lämmönvaihtimessa. Höyryn ja CO2: n lisäksi kondensaatissa on jälkiä orgaanisista hapoista, mikä vähentää huomattavasti alhaisen korroosionkestävyyden omaavien metallien käyttöikää.

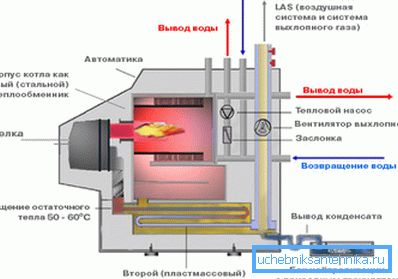

Kondensaattorikattiloiden valmistajat menevät kuitenkin toiseen suuntaan:

1. Lisälämmönvaihdin jäähdytetään 30-40 ° C: seen ja tehdään korroosionkestäväksi.
2. Hänestä järjestettiin viemärikondensaatti viemäriin.

Miksi kaikki tämä on tarpeen? Sitten niin, että vaihesiirto vesihöyryn ja veden välillä, joka tapahtuu energian vapauttamisen yhteydessä, antaa ekonomisaattorille (matalan lämpötilan lämmönvaihtimen) vielä 10-12% lämpöä. Tämän seurauksena laitteen tehokkuus voi todellakin ylittää 100%, jos otetaan heille kaasun täysi palamislämpö.

Kuinka valita kaasulämmityskattilat käytetyn työohjelman mukaisesti? Ollakseni rehellinen, kondenssikattilan tehokkuudella ei ole ratkaisevaa roolia: se on paljon kalliimpaa kuin konvektiokattila, ja pienessä talossa takaisinmaksuaika on vähintään 7-10 vuotta.

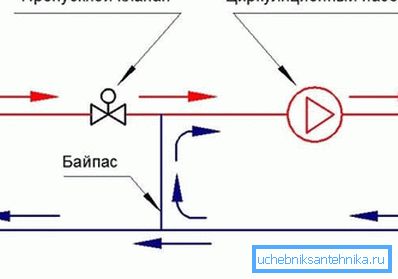

Mutta kyky käyttää sitä matalan lämpötilan lämmityksessä ilman monimutkaisia ​​lämpötilojen yhteensovittamisjärjestelmiä on selvä plus. Tavallisesti veden lämmitetyn lattian toiminnan edellyttämät korotetut 30-40 astetta saadaan asentamalla lisäpiiri omalla pumpullaan ja termostaattiventtiilin mittauksella.

johtopäätös

Toivomme, että lukijalle annetut tiedot auttavat häntä tekemään hyvän valinnan. Kuten tavallista, liitteenä oleva video tarjoaa lisää teemakohtaisia ​​materiaaleja. Onnea!
