Jäteöljykattila itse

Monet autojen omistajat (erityisesti kuorma-autot) joutuvat ongelmaan, että jäteöljyä kierrätetään. Koska aine on myrkyllistä ja myrkyttää ympäristöä, ei ole niin helppoa päästä eroon kaivoksesta. Lisäksi voit saada todellisen rangaistuksen ympäristönsuojelijoista. Tällaisten jätteiden polttaminen erityislaitteisiin itsellesi on yksi hyväksyttävistä tuloksista. Teollisuus on pitkään tuottanut jäteöljyä käyttäviä kattiloita. Mutta ne ovat kalliita, joten kodin käsityöläiset etsivät tapoja rakentaa vesikattilaa jäteöljyyn omin käsin.

Miten se toimii

Miten se toimii

Kattilan algoritmi on hyvin yksinkertainen:

  • Erikoissäiliöstä pyrolyysi-kulhoon on valmis (voit käyttää mitä tahansa synteettistä tai mineraaliöljyä, niiden seosta, äärimmäisissä tapauksissa kerosiinia).
  • Tässä säiliössä kaivostoiminta haihdutetaan (lämmitetään pakokaasuilla ja polttimella).
  • Öljyhöyry pääsee palotilaan, jossa se sekoitetaan ilmaan ja sytytetään polttimella. Palamisen aikana vapautuu suuri määrä energiaa, joka pystyy lämmittämään (kammion seinämien läpi) jäähdytysnestettä huoneen lämmittämiseksi.
  • Polttojätteet (niistä on vain vähän, mutta sellaisia ​​on) poistetaan savupiipun kautta, jossa on kaasuilma. Tällä tavalla kuumennetut kaasut tulevat pyrolyysikammioon ja kuumennetaan kaivostoimintaan ja poistetaan sitten ulkopuolelta.

Jäteöljyuuni

Polttoöljyn voimakkuuden säätämiseksi savupiipun yläosassa asenna venttiili.

Työkalut ja materiaalit

Työkalut ja materiaalit

Jotta öljykattila voidaan koota itsenäisesti jäteöljyä käyttäen, on välttämätöntä laatia piirustuksia. Tämä dokumentaatio auttaa välttämään virheitä ja tekemään toimivan suunnittelun. Mutta sinun pitäisi aloittaa työkaluilla. Tarvitset:

  • hitsauslaite (invertteri);
  • "Bulgarialainen" ja joukko leikkauspyöriä metallin leikkaamiseen;
  • sähköinen pora;
  • joukko avaimia (säädettävät, kaasu jne.);
  • vasara ja muut LVI-työkalut.

Jäteöljyn kattilan yksityiskohdat

Seuraava vaihe on kattilan kokoamiseen käytettävien komponenttien valinta. Piirustuksen perusteella kotitekoisen kattilan rakentaminen koostuu seuraavista osista:

  • paisuntasäiliö kalvolla;
  • kattilan ja öljyn höyrypolttokammion kotelot;
  • keskipakopumppu, joka voi toimia öljyn upottamisessa (syöttää öljyä pyrolyysikammioon);
  • kompressori, joka paineen alaisena syöttää ilmaa toissijaiseen polttokammioon;
  • kiertopumppu jäähdytysnesteen pakotettua liikettä varten;
  • savupiippu, jossa on venttiili ja kaasuputki;
  • poltin
  • liittimet ja putket lämmitysjärjestelmään.

Poltin voidaan tehdä myös itse.

Kattilan kokoonpano

Kattilan kokoonpano

Kattilan runko koostuu kahdesta eri läpimitaltaan putkesta. Niiden välisen aukon tulisi olla 3-4 cm (täytetään vedellä). Ulommassa kotelossa on kaksi ulostuloa (syöttö / paluu). Toisen putken sisällä asenna öljyn höyrypolttokammio. Vesi ei missään tapauksessa saa joutua osastoon, jossa öljy palaa. Öljysäiliö on sijoitettu kattilan lähelle. Siihen upotetaan pumppu, joka paineen alaisena syöttää polttoainetta pyrolyysikammioon.

Öljyn virtauksen pysäyttäminen putkistossa on asennettu venttiili.

Rakenteen alaosassa on asennettu öljysäiliö. Sen yläosassa on aukot kaasuhöyryjen vapauttamiseksi toissijaiseen polttokammioon, ja alaosassa on ovi, joka helpottaa kammion puhdistamista. Oven kautta voit johtaa kynttilän polttimen sähkökontakteihin. Nestemäisen öljyn säiliössä tapahtuu sen ensisijainen sytytys, ja se toimii myös sytytystulpana.

Öljypoltin

Ilmakanavan sovitin (joka tuottaa ilmamassaseoksen) leikataan toissijaiseen polttokammioon.

Toisen polttokammion yläosassa asennetaan savupiippu, jossa on portti ja kaasuputki, joka menee alas kulhoon öljyllä ja lämmittää sitä pakokaasuilla. Asenna kiertovesiputkelle kiertovesipumppu. Suuttimessa on asennettu paisuntasäiliö ja turva-automaatio.

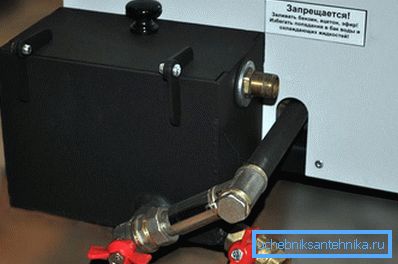

Aloita työskentely

Aloita työskentely

Tarkasta ennen hitsausta kaikki hitsit tiiviys, täytä säiliöt öljyllä ja vedellä. Öljy tulisi kaataa 1 cm: n kerrokseen, se ei saa olla vettä ja roskaa. Öljy palaa nopeammin, jos siihen lisätään 100 ml kerosiinia. Kattila sytytetään palamaan, joka kastetaan sytytysnesteen sisään, polttoaineen sytyttämisen jälkeen se lasketaan säiliön pohjalle. Kytke sitten ilmansyöttö päälle. Öljyn kiehumisen jälkeen se haihtuu ja alkaa lämmittää.

Vahvuudet ja heikkoudet

Vahvuudet ja heikkoudet

Laitteen positiiviset ominaisuudet ovat:

  1. Polttoaineen yleisyys ja halpuus (erilaiset öljyt soveltuvat työhön).
  2. Ympäristöystävällisyys - pari öljyä palaa lähes kokonaan, ilmakehään päästöt ovat vähäisiä.
  3. Suurempi lämmöntuotto. Käytettäessä pakotettua ilmanvaihtoa tai kiertoa huoneen lämmitysnopeus kasvaa useita kertoja.
  4. Yksinkertaisuus ja kokoonpanon lisävarusteiden edullisuus. Kustannukset maksetaan takaisin kattilan ensimmäisen toimintavuoden aikana.

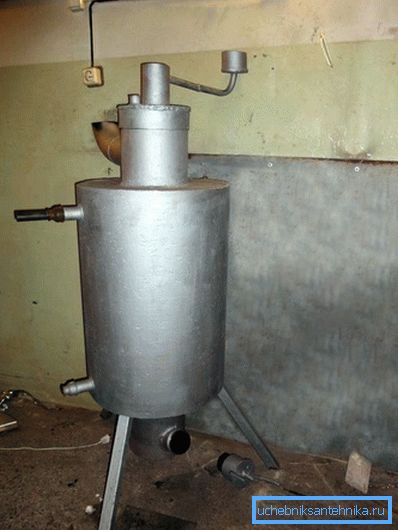

Kattila testausta asennuksen jälkeen

Laitteiden haitat:

  1. Koska öljy kuumennetaan avotulen yli, poltetaan suuri määrä happea, jossa kattilan asennus on suoritettu. Turvallisuuden vuoksi sinun on huolehdittava tämän huoneen tuuletuksesta.
  2. Vaatii suodattimien hankintakustannukset, koska jäteöljy voi sisältää siruja ja muita kiinteitä hiukkasia, jotka saastuttavat poltimen nopeasti.
  3. Öljyn täytyy puolustaa ja kulkea vain suodattimien läpi.
  4. Öljynsyötön lopettamisen jälkeen kattilan virta katkeaa hetken kuluttua, koska ennen kuin polttoainetta pääkammiossa palaa, sen toiminta ei pysähdy.
  5. Jäteöljykattiloita ei saa käyttää asuintiloissa epämiellyttävän hajun ja hiilimonoksidin mahdollisuuden vuoksi.

Jos haluat järjestää kodinhoitohuoneiden, autotallien, varastojen jne. Lämmitystä, niin käytetyn öljyn omaava vesikattila on varsin edullinen ja kannattava vaihtoehto. Voit myös lämmittää asuintiloja asentamalla kattilan erilliseen kattilahuoneeseen.

video

Video näyttää, mitä jäteöljykattila on:

piirustukset

Piirustukset osoittavat, miten kattilat ja uunit valmistetaan testausta varten:

Kattilan toiminnan periaate

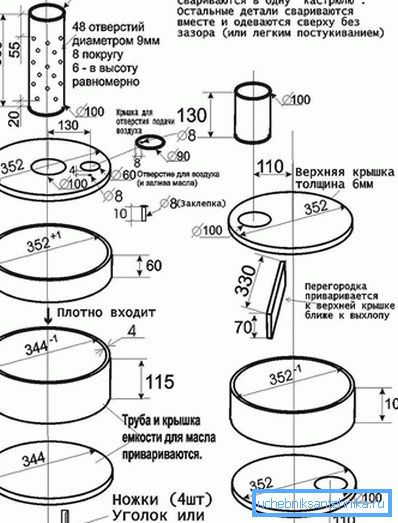

Uunin piirustus mitoilla

Öljyn uunin piirustus

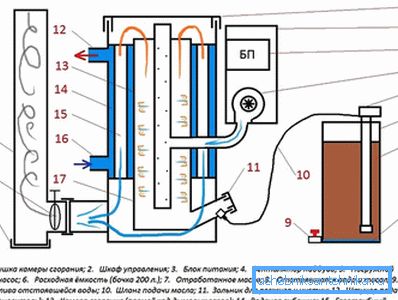

Kattilan kaavio

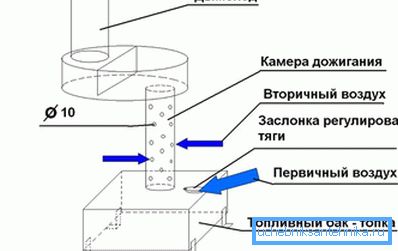

Uunin suunnittelu toimimaan
