Jaksolliset säteilijät: integroidun ja

Sen lisäksi, että paristojen valmistuksessa käytetään erilaisia ​​metalleja, itse säteilijän rakenne voi vaihdella. Erityisesti on mahdollista täyttää sekä modulaariset (poikkileikkaus) lämpöpatterit että kiinteät. Kullakin tyypillä on useita etuja, ja tietoiselle valinnalle on parempi pohtia tarkemmin, missä tilanteessa bimetalliset poikkileikkauslämmittimet ovat sopivia ja kun täydelliset mallit sopivat.

Säteilylämmitin

Laite yksiosainen ja poikkileikkaussäteilijä

Lämmityspatterin laite riippuu käytetystä materiaalista:

  • Klassiset valurauta-lämpöpatterit ottavat käyttöön 1 tai 2 kanavaa jäähdytysnesteen kiertoon. Ne valmistetaan pääsääntöisesti poikkileikkauksina, erilliset osat on kytketty toisiinsa nippelin kautta, jossa on vasen ja oikea kierre eri puolilla;

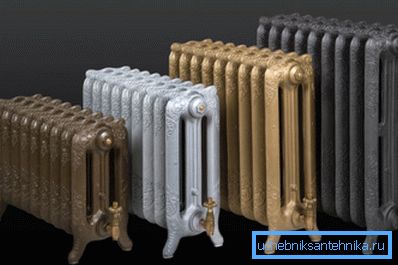

Valurautaparistoja valmistetaan myös poikkileikkaukselta

Kiinnitä huomiota! Käännettäessä nippa vierekkäisiä osia kiinnitetään tiiviisti toisiinsa, mutta tämä ei riitä varmistamaan nivelen tiiviyttä. Siksi tiivisteitä käytetään välttämättä.

  • Alumiinimallit ovat erilaisia, sillä jopa jokainen osa voi koostua useista osista. Luonnollisesti enemmän liitoksia ei hyödytä kestävyyttä;
  • teräslohkon jäähdyttimelle on tunnusomaista korkea lujuus ja kyky kestää korkeaa painetta lämmitysjärjestelmässä. Myös jäähdytysnesteen käyttölämpötila voidaan nostaa yli 100 ° C: n lämpötilaan. Rakennustyyppien osalta se voi olla poikkileikkaus-, paneeli- ja putkimainen (rekisteri), teräksen avulla valmistajat voivat käyttää lähes rakennustyyppiä;
  • Viime aikoina on tullut suosituiksi bimetallisäteilijät, joissa jäähdytysneste kiertää teräsputkien läpi, mutta evät on valmistettu alumiiniputkista. Voidaan myös esiintyä kuparin ja alumiinin yhdistelmää.
Kuva osoittaa, että alumiiniraudat on sijoitettu teräsputken päälle.

Alumiinilevyjen käyttö vähentää painoa ja varmistaa jäähdyttimen nopean lämmityksen. Nykyaikaisissa malleissa kylkiluiden rakenne on optimoitu siten, että ilma liikkuu alhaalta ylöspäin. Toisin sanoen kylmä ilma otetaan alemmassa osassa, ja yläosassa se on jo lämmitetty.

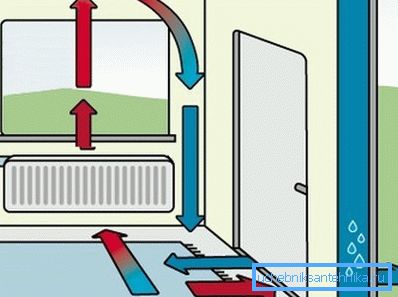

Ilmaliikkeen kuvio

Suunnitteluominaisuuksista on mahdollista huomata, että alumiinilevyjen välillä on muita jäykisteitä. Valmistajat kirjoittavat sen lämpöpatteriensa arvokkuuteen, mutta itse asiassa tästä innovaatiosta ei ole erityistä hyötyä, ja hinta nousee hieman. Silti useimmat paristot vain ripustuvat seinälle ja eivät kokea merkittävää mekaanista rasitusta käytön aikana, joten korkea jäykkyys ei yksinkertaisesti ole tarpeen.

Jäähdyttimen toiminnan ja valinnan ominaisuudet

Suunnittelun erot eivät vaikuta ainoastaan ​​jäähdyttimen ulkonäköön. Sen lämpökapasiteetti ja toimintavarmuus riippuvat siitä (mitä enemmän nivelet, sitä enemmän heikkoja kohtia voi aiheuttaa vuotoja tulevaisuudessa).

Monoliittisten ja kiinteiden patterien vertailu

Tällä hetkellä käytetään useimmiten poikkileikkausparistoja. Tämä selittyy sillä, että osien lukumäärän muutoksen vuoksi valmistajien on yksinkertaisesti helpompi säätää koko laitteen lämpötehoa.

Työ on yleensä rakennettu seuraavasti:

  • vakio-osiot (lämpöteho saavuttaa 170-200 W);

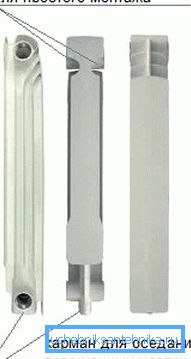

Yhden osan ulkoasu
  • sitten akku on koottu tehtaalla olevista osista. Siinä otetaan jo huomioon huoneen mitat.

Kiinnitä huomiota! Periaatteessa voit myös poistaa tarpeettomia osia omin käsin, tai päinvastoin, lisää puuttuvia osia. Mutta ei ole mitään takeita siitä, että akun kokoonpanossa on mahdollista saavuttaa osien välisten liitosten tehtaan tiiviys, joten on parempi olla vaarantamatta sitä.

Esivalmistetussa rakenteessa on pari merkittävää haittaa:

  • nivelet - mahdolliset ongelmalähteet tulevaisuudessa;
  • Tällainen akku on suunniteltu vakiopaineelle lämmitysjärjestelmässä, eli jäähdytysnesteen käyttö, jonka käyttölämpötila on yli 100 С, ei ole suositeltavaa.

On myynnissä ja kiinteitä malleja patterit. Kaikki ero on siinä, että akku on valmistettu välittömästi täysikokoisena. Toisin sanoen teräsputket toimivat kehyksenä (jäähdytysaine kiertää sitä pitkin), ja alumiiniraudat asennetaan siihen tehtaalla.

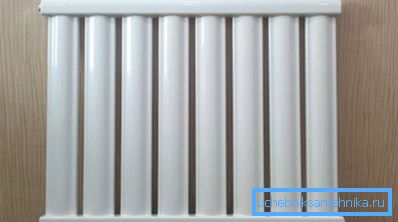

Yksiosainen lämmityspatteri

Tässä rakenteessa haittana on se, että laitteen lämpötehoa ei voida lisätä lisäämällä lisää osia. Mutta etuuksissa tulisi kirjata mahdollisuus lisätä paine lämmitysjärjestelmässä ja jäähdytysnesteen lämpötila 120-150 asteeseen. Tällaiset patterit sopivat ihanteellisesti itsenäiseen lämmitysjärjestelmään.

Mitä etsiä valittaessa

Valintaohjeita pienennetään tavallisesti laitteen pienimmän vaaditun lämpötehon laskemiseen huoneen pinta-alan perusteella. Voit käyttää yksinkertaistettua menetelmää ja edetä siitä, että 10m2 tarvitset vähintään 1 kW: n akun lämpökapasiteetin (tämä arvo on ilmoitettava lämmittimen asiakirjoissa).

Kiinnitä huomiota! Annetut riippuvuus on voimassa vain 2,7 metrin korkeudessa oleville katoille, mutta jos katot ovat korkeat, saatu tulos tulisi nostaa noin 15%. Tarvittavaa lämpötehoa määritettäessä on myös otettava huomioon huoneissa olevien ikkunoiden ja ovien määrä, eristystyyppi, sijoitus jne.

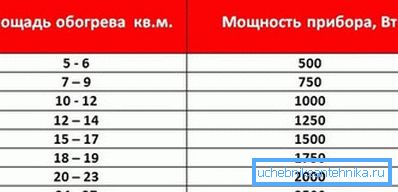

Indikaattiset suositukset akkuvirrasta riippuen videokuvasta

Lämmönsiirron lisäksi on kiinnitettävä huomiota kaikenlaisiin hyödyllisiin asioihin, kuten lattiakiinnikkeisiin tai pyyhkeenpitimeen.

Niiden avulla voit käyttää akkua ratkaisemaan pieniä kotitalousasioita:

  • pyyhkeiden pidike leikkaussäteilijöille on hyödyllinen laite, jolla voidaan kuivata pyyhkeitä, T-paitoja ja muita pieniä esineitä akun ympärille. Ulkoisesti se näyttää metalliputkesta (ruostumatonta terästä), joka on työnnetty muovipidikkeisiin. Säiliöt on valmistettu pidikkeellä varustettuihin pidikkeisiin, ne asetetaan yksinkertaisesti alumiinilevylle, jotta tällainen lisäys asennetaan akkuun, ja siinä on oltava vähintään 6 osaa;

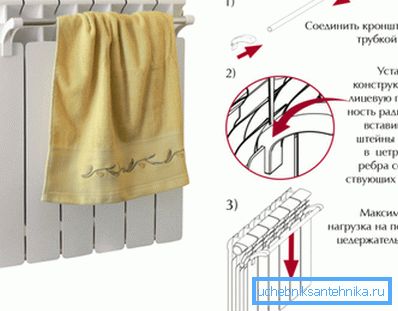

Yksinkertainen pyyhkeenpidike

Kiinnitä huomiota! Jos yrität kuivata vaatteita itse säteilijältä, on olemassa suuri vaara, että sen polttaminen on yksinkertaista, evät kuumenevat korkealle lämpötilalle ja ruskeat raidat voivat jäädä kankaaseen. Pyyhkeiden pidikkeessä on mahdotonta ottaa yhteyttä kankaaseen ja metallin jäähdyttimeen.

  • lattiakiinnike on hyvä, koska se sallii seinän turvallisuuden ja äänen. Erityisen merkityksellisiä ovat sellaiset kiinnitysjärjestelmät huoneissa, joissa on suuret ikkunat, joissa akun alle ei voida sijoittaa akkua.

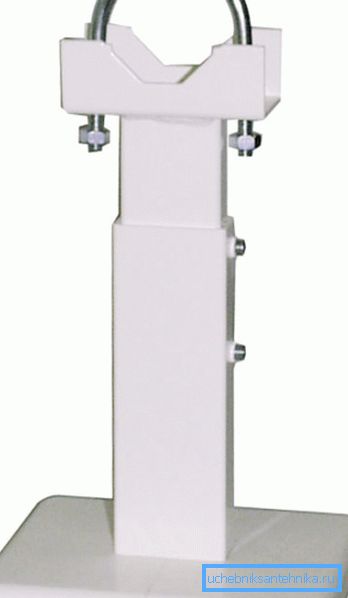

Yksi vaihtoehto lattiakiinnikkeelle

Jokaisella lattiakiinnikkeellä on sama muotoilu - muovi- tai metallijalka, jossa on säädettävä korkeus, sen yläosassa on syvennys jäähdyttimen ja metallilangan sopivaan sijoitteluun.

Erot voivat olla lukon tyypissä - voidaan käyttää kaarevaa teräspalkkia, jossa on kierre päissä tai ketju, joka koostuu yksittäisistä liikkuvista osista. Kun valitset pidikkeen, sinun on otettava huomioon akun pituus, jos se on melko massiivinen ja ylittää 10 osaa, ja lisäksi sivujen kiinnikkeiden lisäksi sinun on lisättävä myös 1 säteilijän keskelle. Jos näin ei tapahdu, akku katoaa ja on mahdollista kulkea nivelten läpi.

Lattiakiinnike

Lopussa

Jaksolliset paristot on tullut elämässämme niin vahvaksi, että monet ihmiset eivät edes epäile vankkojen olemassaoloa. Samaan aikaan tietyissä tilanteissa on suositeltavaa olla koko lämpöpatterit, koska ne kestävät enemmän painetta järjestelmässä, ja jäähdytysnesteen lämpötilaa voidaan nostaa 40-50% perinteiseen lämmitysjärjestelmään verrattuna.

Ehdotetun tiedon avulla voit tehdä valinnan.Tässä artikkelissa on esitetty lämpöpatterien lattialaitteiden laite.
