Jakeluyksikön lämmitys itse

Tehokas kodin lämmitysjärjestelmä on erittäin tärkeä tekijä asumiseen kotona. Kaikkien lämmityslaitteiden tasainen lämmitys tarkoittaa sen asianmukaista toimintaa. Mutta joskus käy ilmi, että jäähdytysaine ei riitä kaikkiin analyysipisteisiin. Tämä tapahtuu monista syistä, esimerkiksi johtuen putken halkaisijoiden noudattamatta jättämisestä järjestelmän asennuksen tai väärän lämmitysasennuksen yhteydessä. Näin käy ilmi: lämpötila riittää, järjestelmässä on vettä ja lämpöä ei ole riittävästi, koska kaikki paristot eivät yksinkertaisesti osaa oikeaan vedenjakoon. Tämä tarkoittaa, että putken halkaisijoiden valintaa koskevaa perussääntöä on rikottu: kaikkien lämmityspiirien halkaisijoiden summa on oltava yhtä suuri tai hieman suurempi kuin kattilan ulostuloputken halkaisija. Tässä tapauksessa joko käyttämällä paristojen venttiilejä on säädettävä jäähdytysnesteen virtausta lämmitysjärjestelmään tai se on tehtävä uudelleen. Yksi ongelman ratkaisuista on tehdä lämmitysjakelun keräilijä omin käsin.

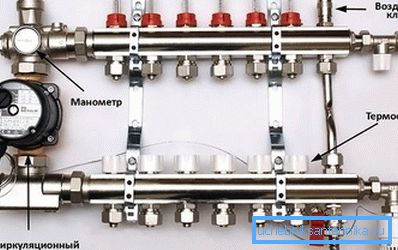

Toimintaperiaate

Toimintaperiaate

Voit korjata aikaisempien lämmityslaitteiden virheitä käyttämällä yhtä klassisista kytkentäkaavioista. Tähän mennessä jäähdytysnesteen tehokkain jakelujärjestelmä lämmitysjärjestelmässä on jakelukanava.

Sen ytimessä tämä on säiliö, johon lämmitetty vesi syötetään kattilasta lämmitykseen. Se kulkee pienempien läpimittaisten putkien läpi analysointipisteeseen (lämmityspatterit, lämmitetty lattia, epäsuora lämmityskattila). Kun lämpö on luovutettu, vesi palautetaan takaisin samojen putkien kautta, mutta jo toiseen samaan kapasiteettiin (vastaanottavaan), ja sitten yleinen virta palaa kattilaan. Sykli on valmis.

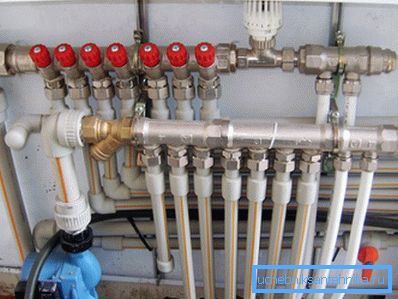

Lämmitysjärjestelmän muuttaminen

Lämmitysjärjestelmän muuttaminen

Koska työkaluja, hitsauskoneita (jos hitsaus on tarpeen) ja asiantuntemusta LVI-laitteista, on hyvin helppo tehdä jakelukanava lämmitykseen. Ensin täytyy päättää lämmityspiirien määrä. Nämä ovat erillisiä sivuliikkeitä, jotka lämmittävät tiettyjä huoneita (yhden tai useamman).

Jos asennat keräilijän kahden tai useamman kerroksisen talon yksilölliseen lämmitykseen, niin jokaisessa kerroksessa on parempi tehdä oma kampa (jakelija). Tällöin et voi tehdä ilman kattilahuonetta, joka sijaitsee pääjakelijakotelossa.

Jos talo on yksikerroksinen, kannattaa tehdä yksi jakelusolmu, joka sijaitsee kattilan vieressä. Voit ottaa kaiken erilliseen huoneeseen tai yhdistää sen esimerkiksi keittiöön - tämä päätös tehdään talon ulkoasun ja koon, kattilan mallin ja polttoainetyypin perusteella.

Jos lämmitysjakaja on asennettu suoraan kattilan viereen, se on valmistettu pyöreästä tai suorakulmaisesta poikkileikkauksesta. Mutta ennen työn aloittamista sinun on päätettävä jäähdytysnesteen purkamispisteiden lukumäärästä. Asennettavien putkien halkaisijan valinta riippuu tästä. Tämän jälkeen on selvyyden vuoksi tehtävä piirustus. Se näyttää kaikki tarvittavat mitat ja parametrit:

  • Virtaus- ja paluuputkien halkaisijat, oksat lämmityspiireihin, kierteet.
  • Etäisyydet antavien ja vastaanottavien oksojen välillä.
  • Etäisyyden ja paluuputken välinen etäisyys.
  • Suunta taipuu. Ne voidaan suunnata vastakkaisiin suuntiin tai ylöspäin. Jos syöttö- ja paluuputket ohjataan yhteen suuntaan, ne sijoitetaan ruudukon kuvioon.

Kun kaikki tarvittavat valmistelut on tehty, voit jatkaa työskentelyä.

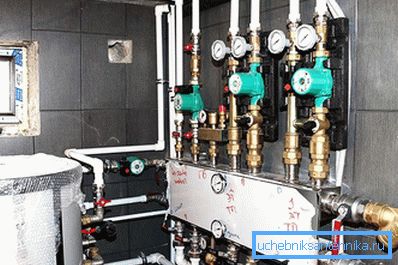

Kattilahuone

Kattilahuone

Kattilahuoneen kerääjä on valmistettu kahdesta kuolemasta: tarjonta ja paluu. Suurelle talolle tietenkin jäähdytysnesteen vaikuttavan tilavuuden ja lämmitysjärjestelmän huomattavan pituuden vuoksi jakelukanavan valmistukseen käytetään vähintään 100 mm halkaisijaltaan putkia.

Tuloputki asennetaan venttiileillä ja kiertopumpuilla ja paluuyksikkö vain sulku- venttiileillä.

Jopa jakelukanavaan asennetuissa mittareissa, lämpömittareissa ja turva- ryhmässä. Tällainen "täyttö" sallii erillisen haaran ongelmien ratkaisemisen ilman, että kaikki talon lämmitys olisi kytketty pois päältä.

Asennuksen aikana on seuraava työjärjestys:

  • Piirustuksen mukaisesti ostetut putket (meidän tapauksessa metalli). Tarvittaessa ne puhdistetaan ruosteesta.
  • Kokoonpanosuunnitelman mukaan putket hitsataan sähkö- tai kaasuhitsauksella.
  • Kaikki hitsit puhdistetaan ja muotoilu värjätään.
  • Kerääjä on kytketty lämmitysjärjestelmään ja paineistettu - tarkista vuotot. Tee tämä täyttämällä vettä ja jätä jonkin aikaa paineen alaiseksi.

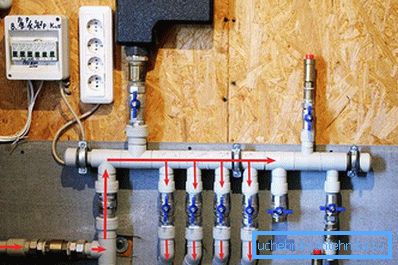

Paikallinen keräilijä

Paikallinen keräilijä

Tällaisen solmun asentaminen ei poikkea periaatteessa jakelijan kokoonpanosta kattilahuoneessa. Poikkeuksena on putkimateriaali. Koska tämä on, sanotaan, redundantti kokoonpano, joka on kaukana lämmityslaitteesta ja sen lämpötilavaikutus on paljon pienempi, voidaan käyttää komposiittisia PP-putkia tai metalli-muovia. Juottaminen on kuitenkin luotettavampi kuin kaulusliitäntä, joten polypropeeniputket ovat edullisia.

Seuraava ero paikallisen kammion ja kattilahuoneen välillä on se, että koska putkien pituus on pieni, vedellä ei ole aikaa luopua koko lämpötilasta ja palaa riittävän kuumaksi, ja kattilaan saapuvan paluuputken vesi on lähes kylmä.

Kannattava tai ei

Kannattava tai ei

Kuinka kannattavaa on itse asentaa lämmitysjakaja, arvioida itse. Ensinnäkin, käytät vain materiaaleja. Toiseksi se on täysin sopusoinnussa lämmitysjärjestelmän teknisten parametrien kanssa, kun taas myymäläkeräilijän on vielä muutettava sitä. Ja tämä on myös kustannus. Kolmanneksi keräilijä itse auttaa nopeasti korvaamaan asennuksensa kustannukset. Millä tavalla? Perinteisessä kahden putken lämmitysjärjestelmässä jäähdytysneste kulkee pitkin ääriviivaa, joka antaa lämpöä, eli 20 m, ja kollektoripiiri on puolet niin kauan kuin menee yhteen analyysipisteeseen, joten paluulinjan vesi on lämpimämpää ja lämmitykseen tarvitaan vähemmän polttoainetta. Ja koska polttoaine on hyvin, erittäin kallista, hän maksaa itsestään yhden kauden. Jos sinulla on kysymyksiä, kirjoita kommentteja artikkeliin. Sivustolla työskentelevä asiantuntija antaa sinulle lisätietoja.

video

Voit oppia, miten voit jakaa jakelupaketin itse tarjoamastasi videosta:

järjestelmiä

Seuraavassa on useita keräilijän lämmitysjärjestelmiä:

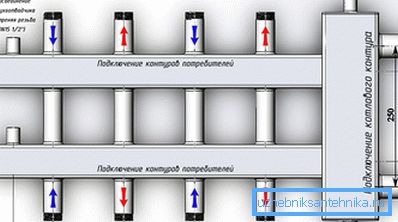

Keräilijän piiri

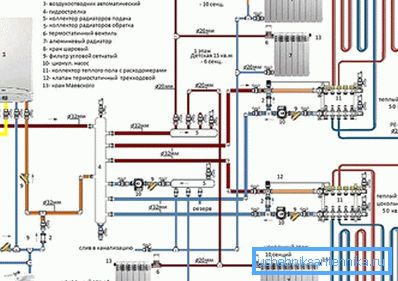

Mökin lämmitysjärjestelmä

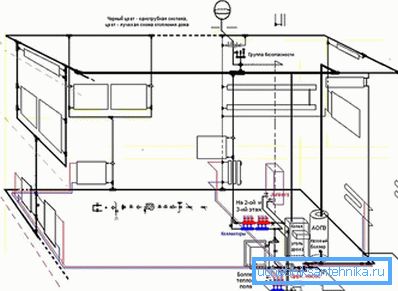

Lämmityksen jakaminen keräilijöiden kautta

Keräilijän piiri

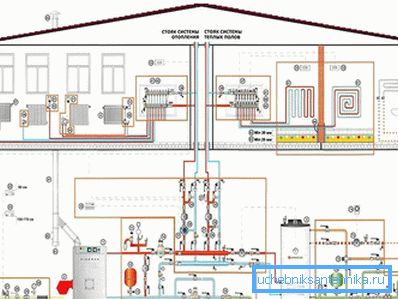

Talo yksittäisellä kattilalla

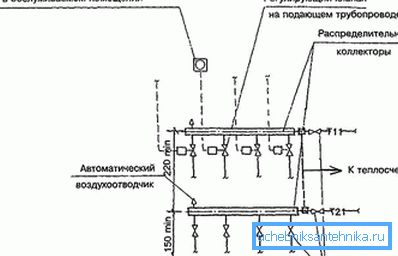

Keräilijän lämmitys
