Jäähdytysosien lukumäärän laskeminen: vakio-, likiarvo- ja

Tässä artikkelissa opitaan laskemaan lämmityspatterin osien lukumäärä. Lisäksi harkitsemme, miten lämmitintä lyhennetään tai päinvastoin, miten sitä voidaan lisätä. Artikkelin aihe on erittäin kiinnostava, koska lämmityslaitteen mittojen oikea valinta mahdollistaa optimaalisten olosuhteiden luomisen viihtyisälle asumiselle tietyssä huoneessa.

Lämmönsiirtolaitteiden lämmitystehoa voidaan tietenkin ohjata termostaateilla, joiden hinta on korkea. Mutta valitettavasti tällaisten laitteiden asentaminen on perusteltua enemmän itsenäisessä eikä keskitetyssä järjestelmässä. Lisäksi, jos akun pituus on valittu vähemmän kuin on tarpeen, tilannetta ei ole helppo tasoittaa lämpöpään kanssa.

Tässä tilanteessa ainoa tehokas ratkaisu olisi laskea jäähdyttimien osien määrä oikein.

Laskentaan vaikuttavat kriteerit

Ennen kuin lasketaan jäähdyttimen vaadittu määrä osia, on tarpeen määrittää kriteerit, jotka voivat tavalla tai toisella vaikuttaa laskelmien tulokseen.

Näiden kriteerien joukossa huomioimme seuraavat:

• Huoneen pinta-ala, kuten suuren huoneen lämmittämiseen tarvitaan lämmittimiä, joilla on vaikuttavia vakiokokoja;
• Kattokorkeus, Mitä korkeampi katto on, sitä enemmän lämmönsiirtoa tarvitaan säteilijöiltä;
• Etäisyys, jonka kynnys ulottuu akun yläpuolelle. Mitä suurempi tämä etäisyys on, sitä suurempi on tarvittava voima tarvittavien konvektioparametrien saavuttamiseksi;
• Etäisyys akun yläosasta kynnyksen reunaan ja etäisyys lämmittimen alareunasta lattiaan;
• Lämmittimen valmistuksessa käytetyn materiaalin tyyppi, koska erilaiset metallit ja seokset eroavat erilaisista lämmönjohtavuusparametreista.

Verkkolaskin radiaattoriosien lukumäärän laskemiseksi on ohjelmisto, joka syötettyjä tietoja käsiteltäessä tuottaa keskimääräisiä tuloksia.

Valitettavasti useimmissa edellä mainituista kriteereistä verkossa ei oteta huomioon. Siksi, jotta keskiarvotietoja ei käytettäisi, yritämme tehdä laskelmat omin käsin.

Normaali laskentamenetelmä

Miten lasketaan, kuinka monta säteilijää tarvitset? On olemassa useita enemmän tai vähemmän tehokkaita tapoja suorittaa laskutoimituksia.

Harkitse tavanomaista tapaa:

• SNiP: ssä annettujen standardien mukaisesti 1 m: n lämmittämiseksi? Akun tilojen tulisi toimia 100 watin teholla. Vain tässä tapauksessa voit luottaa viihtyisään elintasoon.

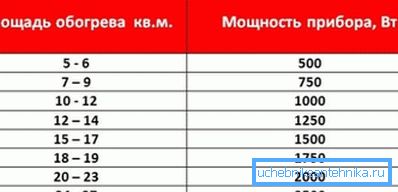

• Laskelmissa voidaan käyttää seuraavaa kaavaa säteilijöiden osien laskemiseksi: S * 100 / P. Tässä P on kunkin jäähdyttimen segmentin teho (parametri mitataan watteina), S on huoneen pinta-ala (mitattuna neliömetreinä);

Tärkeää: Jos useimmat huoneen seinät ovat ulkoisia, käytämme laskennassa laskutekijää, joka on 1,2. Näin ollen tuloksena oleva segmenttien lukumäärä on kerrottava 1,2: llä ja pyöristettävä tulos kokonaiseksi.

• Jos lämmittimien asennus suoritetaan huoneessa, jonka katon korkeus on vähintään 3 metriä, tarvitaan normaalia konvektiota varten enemmän lämmönsiirtoa. Siksi aiemmin ehdotettu kaava ei ole merkityksellinen;
• Tässä tapauksessa olisi suositeltavaa soveltaa seuraavaa kaavaa: S * H ​​* 40 / P. Tässä kaavassa S on huoneen pinta-ala (mitattuna neliömetreinä), P on kunkin segmentin teho (mitattuna watteina) ja H on katon korkeus (mitattuna metreinä).

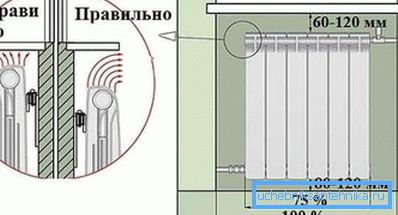

Jotta jäähdytinosien lukumäärä voitaisiin laskea käyttämällä aikaisemmin ehdotettuja kaavoja oikein, akku on asennettava seuraavasti:

1. Lämmittimen pohjasta lattiaan etäisyyden on oltava vähintään 8 ja enintään 12 cm;
2. Etäisyys nousuputkesta lämmittimeen on oltava vähintään 30 cm.

Arvioitu laskentamenetelmä

Harkitse, kuinka lasketaan säteilijöiden osia yksinkertaistetulla menetelmällä. Sarjaakkujen keskiarvoparametrien perusteella voidaan olettaa, että huoneessa, jonka katto on 2,5 m, yksi segmentti voi lämmittää enintään 1,8 m: n alueen.

Siksi laskentaohje on seuraava:

• Kerro huoneen pituus leveydellä ja hanki alue;
• Sitten jaa tuloksena oleva luku 1,8: lla ja selvitä, kuinka monta osaa tarvitaan huoneessa;
• Jos huone on suuri ja siinä on useita ikkunan aukkoja, jaa tuloksena oleva luku aukkojen lukumäärällä ja selvitä, kuinka monta lämpöpatteria ja mitä kokoja on asennettava huoneeseen.

Tärkeää: Laskentamenetelmien likimääräinen menetelmä on täynnä epätarkkuuksia, koska siinä ei oteta huomioon monia tekijöitä, jotka voivat vaikuttaa lämmönsiirron määrään. Siksi tätä menetelmää käytetään harvoin. Laskennasta saatu tulos on pyöristettävä lähimpään kokonaislukuun.

Volumetrinen laskentamenetelmä

Tällä menetelmällä voit suorittaa itsenäisesti radiaattoriosien laskennan. Ensin täytyy laskea huoneen tilavuus. Voit tehdä tämän tarkastelemalla aluetta ja kertomalla sen katon korkeudella.

Tilastojen mukaan yksi keskikokoisen akun segmentti (teho jopa 200 W) voi lämmittää jopa 5 metriä? Näin ollen tarkastelemme huoneen tilavuutta ja jaamme sen 5: llä. Tämän seurauksena saamme tarvitsemamme jäähdyttimien lukumäärän.

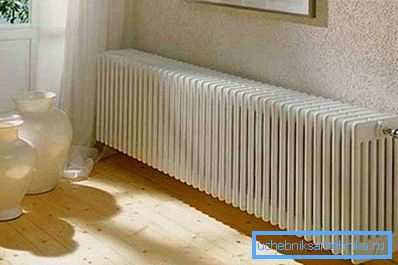

Myynnissä esitetyillä lämmityslaitteilla voi olla vain poikkileikkaus, mutta myös paneelirakenne. Miten tässä tapauksessa määritetään jäähdyttimen parametrit?

Itse asiassa kaikki ei ole niin vaikeaa:

• Suorita jäähdyttimen osien laskeminen jonkin edellä mainitun kaavion mukaisesti;
• Lisäksi saatu luku kerrotaan leikkauksen leveydellä (keskimäärin 9-10 cm) ja saamme lämmittimen pituuden;
• Tämän jälkeen valitsemme paneelin akun pituudeltaan 10% enemmän kuin laskelmien aikana saatu tulos.

Lämmittimen lyhentäminen tai ylösajon pituus

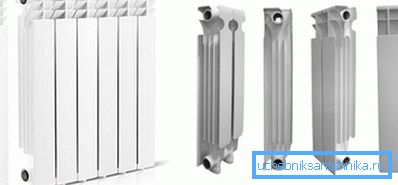

Kaikkien poikkileikkausakkujen rakenne on samanlainen riippumatta niiden valmistuksessa käytetyistä materiaaleista. Kappaleiden kokoonpano suoritetaan käyttäen erityisiä metalli- nippuja.

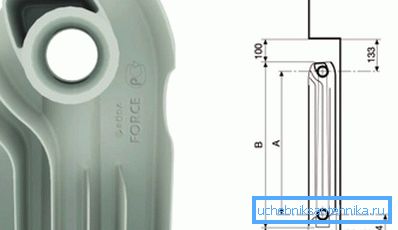

Nännit ovat tyyppi, joka on tehty onton sylinterin muotoon, jossa on molemmin puolin ulkoisia kierteitä. Nännin keskellä on asennettu sopivan halkaisijan omaava elastinen polymeeritiiviste.

Valurautaparistoissa käytetään nippeliä, jonka ulkohalkaisija on 30 mm, ja bimetallille ja alumiinille, jonka halkaisija on 25 mm. Kahdesti puolet nännistä ruuvataan viereisiin segmentteihin.

Akun lyhentämiseksi tai päinvastoin pidentämiseksi tarvitaan erityinen näppäin. Nännin sisällä on erityisiä uria, joille avain kiinnittyy asennuksen aikana.

Koska valuraudan nipelit ovat 5 mm suurempia kuin bimetallin ja alumiinin nännit, avaimilla on eri kokoisia työosia. Toisin sanoen valuraudalle avain on suurempi, ja bimetallille ja alumiinille käytetään avainta, jonka koko on pienempi.

Ulkoisesti avain on metallitanko, jonka toisessa päässä lovet hitsataan ristin muodossa, jotka on työnnetty nipan uriin. Avain takapäässä pää on hitsattu portille tarkoitetulla reiällä tai avaimella.

Tärkeää: Nyt voit ostaa kotitekoisia avaimia, mutta on parempi käyttää työkalun tehtaan tuotantoa. Tehtaan työkalulla on koko sauvan pituudelta riskejä, joiden välinen etäisyys vastaa segmentin leveyttä.

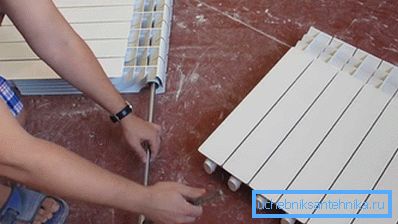

Jäähdyttimien purkamista ja kokoonpanoa koskevat ohjeet ovat seuraavat:

• Työnnä avain työtapille vuorotellen ylempään ja alempaan syöttöaukkoon niin monta leikkausta kuin segmenteillä, joita aiomme lyhentää lämmitintä;
• Käännä nippeli vastapäivään urien ollessa avaimella.
• Laajennus suoritetaan päinvastaisessa järjestyksessä. Ruuvaa nippeli esipuristimeen akun sisääntuloon ja aseta tiiviste;
• Seuraavaksi me nojaudumme nänniosaa vasten;
• Aseta avain ja käännä nippeli niin, että se ruuvataan pinottavaan osaan. Se, että nänni on ottanut oikean asennon, voidaan ymmärtää riskillä ja kauluksen lisääntyneellä ponnistuksella.

johtopäätös

Nyt tiedät, miten lasketaan tarvittava määrä osioita ja miten kokoat oikean kokoisen akun. Lisää hyödyllistä tietoa löytyy katsomalla tämän artikkelin videota.
