Jäähdyttimien nosturit: kuinka valita tarvittavat venttiilit

Lämmitysjärjestelmän oikean toiminnan kannalta on välttämätöntä säätää tarkasti akkuun menevän jäähdytysaineen määrä ja poistaa siitä kertynyt ilma. Lisäksi joskus - onnettomuuden sattuessa tai suunnitellun vaihdon tarpeessa - on välttämätöntä kokonaan estää nesteen pääsy lämmityspaneeliin. Kaikissa edellä luetelluissa tapauksissa lämmityspatterin venttiili auttaa poistumaan, jonka avulla voit sulkea ilmaverkon eri osat omin käsin ilman, että viimeksi mainittujen toiminta pysäytetään kokonaan ja paristot pysäytetään.

Vesihanat

Laitteen tarkoitus

Jäähdyttimiin asennetut nosturit ovat välttämättömiä paitsi veden pääsyn estämiseksi laitteisiin.

He suorittavat monia muita yhtä tärkeitä tehtäviä:

• säädä jäähdyttimen lämpötilaa rajoittamalla akun läpi pumpattavan kuuman veden määrää;
• poista ilmapistokkeet lämmitysjärjestelmästä, joka vähentää huomattavasti sen työn tehokkuutta;
• käytetään täyttämään ja poistamaan jäähdytysnestettä paitsi lämpöpattereissa myös niitä yhdistävissä putkistoissa;

• voidaan käyttää lämmitysverkon sulkemiseen onnettomuuden, suunnitellun tai hätätilan korjauksen yhteydessä.

Edellä mainittujen tehtävien perusteella on tarpeen erottaa seuraavat nosturityypit:

1. Pääputken, lämmitysverkoston tai erillisen laitteen irrottaminen. Voit auttaa sinua sammuttamaan veden onnettomuuden tai korjauksen yhteydessä.

1. Säädä veden virtausta. Tässä tapauksessa "päälle" ja "pois" -tilojen lisäksi on oltava muita. Kyky asettaa lämpötila talossa riippuu siitä, kuinka tarkasti venttiili voi asettaa mukana olevan jäähdytysnesteen määrän.
2. Kaasun tai veden poistamiseksi. Ensimmäisessä tapauksessa venttiilit auttavat pääsemään eroon ilmansulkuista toisessa - poistamaan nestettä putkista ja lämpöpattereista, minkä jälkeen voit tarkastaa ja korvata ne.

Asennuspaikat

Nimestä huolimatta lämmityspatterin nosturi voidaan asentaa paitsi määrättyihin laitteisiin myös muissa paikoissa (toiminnallisesta tarkoituksesta riippuen):

• keskuslämmityksen päärakennuksen sisäänkäynnissä talon kellariin - ne avautuvat ja suljetaan lämmityskauden alussa ja lopussa;
• ohitukseen (putki, joka sijaitsee akun tulo- ja ulostuloaukon välillä, joka tarjoaa suoran virtauksen jäähdytysaineesta) - tässä säädetään säätöventtiiliä virtaavan nesteen määrän vähentämiseksi tai lisäämiseksi ja pakotetun verkon siirtämiseksi luonnolliseen kiertoon;
• nousuputkissa - usein tällaiset nosturit asennetaan huoneiston sisäänkäynteihin korkealuokkaisissa rakennuksissa ja mahdollistavat paikallisen ilmastoverkon korjaamisen sammuttamatta koko järjestelmää;
• akkujen suuttimissa - niiden pääasiallinen tarkoitus on säätää ilman lämpötilaa, joten automaattiset termostaattiset hanat ovat täällä;

• paikoissa, joissa ilmakehä voi muodostua - tässä ovat Mayevskyn hanat, jotka auttavat vapauttamaan ilmaa, joka kerääntyy, kun järjestelmä on täynnä jäähdytysnestettä tai sen käytön aikana.

Kiinnitä huomiota! Automaattisesti säädettävien venttiilien käyttö mahdollistaa ilman ihmisen väliintuloa, että annostellaan akkuun tulevan veden määrä ja poistetaan kertynyt ilma järjestelmästä. Tällaisten ratkaisujen haittapuoli on vain yksi - korkea hinta.

Käytetyt materiaalit

Lämmitysjärjestelmiin asennettujen sulku- ja säätöventtiilien ominaisuus on sen jatkuva kosketus jäähdytysnesteen kanssa, jonka kemiallinen ja fysikaalinen koostumus jättää usein paljon toivomisen varaa.

Siksi niissä käytettävän materiaalin on kestettävä korroosiota ja kestettävä hyvin kiertävässä nesteessä olevien hankaavien hiukkasten mekaaninen vaikutus.

Yleisimmin käytetyt nosturit on valmistettu seuraavista materiaaleista:

• messinki - kiinnitetty putkistoon erityisvarusteineen;

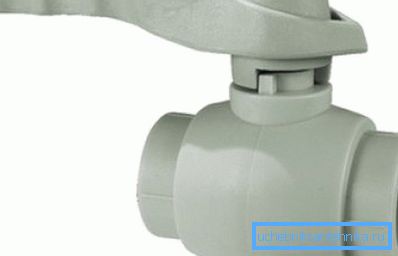

• polypropeeni - on asennettu polymeeriputkiin juottamalla.

Vihje! Joissakin rautakaupoissa on siluminostureita. Ne näyttävät messinkiltä, ​​mutta ne maksavat paljon vähemmän. Niiden laatu, lujuus ja kestävyys ovat alhaiset, joten näitä venttiilejä ei tulisi käyttää suunnitteluverkostojen suunnitteluun.

Nosturityypit

Kaikki olemassa olevat nosturit on jaettu kahteen ryhmään:

1. Lukitus. Ne ovat suoria ja kulmikkaita. Ne on asennettu lämpöpattereille ja niitä käytetään estämään pääsyä ja säätelemään paristoon tulevan kuumaa vettä. Niiden avulla voit suojata lämpöpaneelia hydraulisen ja pneumaattisen iskun vaikutuksesta, joka tapahtuu järjestelmän täyttämisen yhteydessä jäähdytysnesteellä. Lisäksi ne tarjoavat mahdollisuuden sammuttaa tietyn akun ja suorittaa sen korjauksen, puhdistuksen tai vaihtamisen. Ne on helppo asentaa paristoihin putkikierteillä. Kaivo kestää voimakasta nestepainetta ja on miellyttävä.

Haittapuolena on se, että huoneessa ei ole mahdollista säätää hienoa lämpötilaa. Usein käytetään autonomisissa lämmitysjärjestelmissä, joissa tilanvaihto tapahtuu kattilan ohjauspaneelin avulla.

1. Termostaattisesti säädetty. Nosturin sisällä on erityinen joustava säiliö, joka on täynnä nestettä tai kaasua. Kun sitä kuumennetaan tai jäähdytetään, se kasvaa tai laskee, säätämällä veden pääsyä akkuun ja siten lämpötilaan. Termostaattisia nostureita on kahdenlaisia:

• manuaalisesti - tässä tapauksessa käännät nuppia ja asetat lämpötilan itse keskittyen nosturin runkoon kohdistettuihin numeroihin;
• automaattinen - tässä tapauksessa huonelämpötilaa ohjataan mikrosirulla ulkoisista olosuhteista riippuen (käytetään erityisantureiden antamia tietoja).

Uusimpien nostureiden edut ovat ilmeisiä:

• kyky muuttaa akun lämpötilaa sääolosuhteiden mukaan;
• lämmönsiirtimen säästäminen ilmastolaitteiden toiminnan tarkemman säätämisen vuoksi;
• suojaus jäähdytysnesteen jäätymisen estämiseksi ulkoisen lämpötilan jyrkkä lasku.

Lukitusmekanismien luokitus

Lämmitysputket luokitellaan vielä yhden ominaisuuden mukaan - lukituslaitteen muotoiluun.

Ne ovat:

• pallo (laippa) - voi olla vain päällä ja pois päältä, välivaihtoehtoja ei ole;

• kartiomainen - voit sulkea veden virtauksen reiän, avata sen ja asettaa venttiilin väliasentoon;
• automaattinen - virtaavan nesteen äänenvoimakkuuden säätelyä säädetään erikoiselektroniikan avulla.

Laipalliset hanat asennetaan useimmiten putkistoon. Tämä johtuu siitä, että niiden rakenne kestää suurta nestepainetta. He voivat palvella luotettavasti pitkään.

Mitä tulee itse pattereihin, ne käyttävät kartiomaisia ​​tuotteita, joissa on kytkimet. Langan läsnäolo sallii ohjausventtiilien tiukan kiinnittämisen akun tulo- ja ulostuloliitäntään, ja kartiomainen lukitusmekanismi mahdollistaa tarkemman tulevan veden määrän säätämisen.

Mayevskyn nosturi

Vesihanojen lisäksi ilmaparistot on asennettu pattereihin. Niitä kutsutaan Mayevsky-nostureiksi. Niiden avulla poistetaan ilmanvaihto, joka muodostuu väistämättä putkissa ja lämpöpattereissa järjestelmän käytön aikana. Lämmitysjärjestelmien asennusohjeissa säädetään tällaisten laitteiden asentamisesta kunkin lämmityspaneelin yläosaan.

Toimintaperiaate

Nosturin Mayevsky pääelementti toimii neulan ilmaventtiilinä. Tämä mekanismi voidaan aktivoida erityisellä avaimella tai tavallisella ruuvimeisselillä.

Ilmaventtiili on asennettava jäähdyttimen imuventtiilin vastakkaiselle puolelle. Kun lämmönsiirtäjä on täytetty, akussa oleva ilma nousee ylös ja kertyy laitteen yläkulmassa. Asennetaan hana, jonka kautta muodostunut ilmakehä tuuletetaan.

Toimenpide Mayevskyn venttiilin kanssa on yksinkertainen: ruuvi on avattava, kunnes ilmestyy ulospäin suuntautuva ilma. Heti kun vesi tulee reikään, venttiili voidaan sulkea.

Nosturissa voi olla polymeerinen runko tai se voi olla messinkiä. Molemmat vaihtoehdot ovat varsin luotettavia. On vain välttämätöntä varmistaa, että ilmaventtiilin ulostulo ei ole tukkeutunut kiinteillä hiukkasilla, joita joskus esiintyy jäähdytysnesteessä. Voit puhdistaa sen tavallisella neulalla.

Vihje! Jos kotona on pakko-kiertojärjestelmä, sinun on sammuttava pumppauslaite ennen kuin poistat ilmalukon Mayevsky-nosturilla. Muussa tapauksessa kuuma vesi virtaa liian nopeasti ja ilman ei tarvitse kerääntyä jäähdyttimen yläosaan.

Automaattiset ilmaventtiilit

Jokainen saniteettilaitteiden valmistaja pyrkii tuottamaan laitteita, jotka säätelevät tiettyjä teknisten verkkojen parametreja ilman ihmisen väliintuloa. Tämä koskee myös ilmaventtiilejä, jotka poistavat pistokkeet paristoista ja lämmitysputkista.

Automaattinen nosturi Mayevsky ei todellakaan poikkea sen eturivistä. Sen toiminnan periaate ei myöskään ole muuttunut. Erikoismekanismi kuitenkin avaa itsenäisesti venttiilin, kun akun paineen nousee asetetun arvon yläpuolelle.

Asennettu automaattinen ilmaventtiili vapauttaa sinut siitä, että lämmitysjärjestelmää on tarkistettava säännöllisesti ilmaisimien havaitsemiseksi ja poistamiseksi.

Automaattisten nostureiden asennuksen ominaisuudet Mayevsky

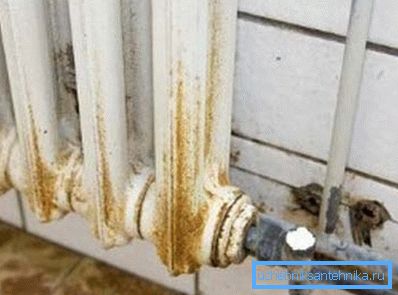

Tämä laite voidaan asentaa lähes kaikkiin olemassa oleviin lämpöpattereihin. Laajennettujen valurautaparistojen omistajien on kuitenkin oltava pettyneitä. Mayevskyn nosturi ei auta heitä selviytymään ilmaverkon ilmasta.

Tähän vaikuttavat seuraavat olosuhteet:

1. Valurauta-säteilijän sisäpinnat ovat vähitellen ruosteisia käytön aikana, joiden hiukkaset irtoavat, joutuvat jäähdytysnesteeseen ja voivat tukkia automaattisen ilmaventtiilin ohitusaukon.
2. Keski-vesijärjestelmä, josta valurautaparistot ovat osa, ei ole varustettu suodattimilla, jotka sieppaavat kiinteitä hiukkasia lämmönsiirtonesteessä. Lisäksi vettä lisätään usein erilaisiin aggressiivisiin kemikaaleihin, jotka myös vaikuttavat haitallisesti ilmaventtiilien toimintaan.
3. Kaupunkilämmitysjärjestelmään kytketyistä lämpöpattereista vesi valutetaan usein kesän aikana. Siksi järjestelmän täyttämisen jälkeen voi muodostua liian suuria tulppia, jotka eivät toimi 2 mm: n reiän läpi. Meidän on käytettävä tehokkaampia menetelmiä.

Kiinnitä huomiota! Kaikki Mayevskyn automaattisten hanojen edut paljastuvat vain kun suunnitellaan itsenäisiä ohjausjärjestelmiä, joissa on mahdollista säätää jäähdytysnesteen laatua, lämpötilaa, painetta ja muita yhtä tärkeitä toimintaparametreja.

johtopäätös

Lämmitysjärjestelmässä olevan veden ja ilman kierto- ja säätöventtiileillä on erittäin tärkeä rooli. Sen lisäksi lämmitysverkkojen suunnittelussa käytetään monia muita laitteita. Alla olevasta videosta voit oppia lisää teeman visuaalisia ominaisuuksia.
