Jäähdyttimien kytkeminen yhteen putkistoon. risti, satula,

Lämpöverkkoja yksityis- ja monen perheen taloissa on järjestetty jo pitkään. Usein on järjestetty yhden putken liitäntä radiaattoreihin, mikä merkitsee laitteiden sarjaporttia. Tämä vaihtoehto on tehokkain, kun käytetään jäähdytysnesteen luonnollista kiertoa.

Ratkaisujen etuja ja haittoja

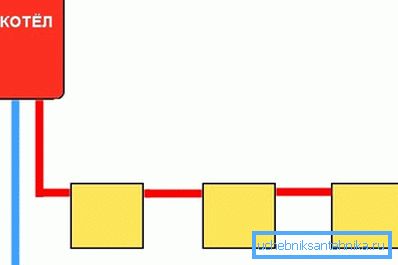

Tällaisia ​​lämmitysverkkoja rakennettaessa kattilan syöttöputki syötetään suoraan ensimmäiseen akkuun ja siitä toiseen, kolmanteen ja muihin. Työympäristö siirtyy laitteisiin vuorotellen.

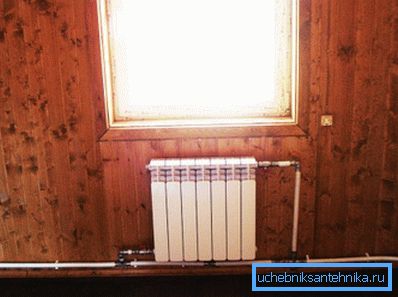

Jos talo on kytketty lämpöpattereisiin, joissa on yksiputki, voimme puhua seuraavista eduista ja haitoista.

Tärkeimmät edut

• Valmiiden verkkojen alhainen hinta selittyy käytettyjen elementtien vähäisellä kulutuksella;
• Putkilinjat ovat melko helppo piilottaa, koska ne sijaitsevat yhdellä rivillä;
• Järjestelmän rakenne on melko yksinkertainen, ja se mahdollistaa sen rakentamisen omin käsin;
• Tämän tyyppinen lämmitysverkko voi toimia ilman pakko- kiertoa.

Tietyt haitat

• Lämmityslaitteiden työympäristön virtausta ei ole mahdollista säätää.
• Tällaisia ​​järjestelmiä ei suositella, jos putkilinjojen pituus on hyvin suuri;
• Paristojen vaihtaminen tai korjaaminen on joka tapauksessa tehtävä tietoliikenneverkon pysäyttämisellä.

Täydentää! Kun lämpöpatteri on kytketty yksiputkijärjestelmään, jopa 50 prosenttia budjetista voidaan säästää putkilinjoihin verrattuna kahden putken tietoliikenneverkkoon.

Yhteysasetukset

Lämmityslaitteiden liitäntä voidaan tehdä useilla tavoilla. Lämpöhäviöiden taso sekä esteettiset ominaisuudet riippuvat tietyn vaihtoehdon valinnasta. Kaiken kaikkiaan on olemassa neljä perusvaihtoehtoa, joista kaikkia on tarkasteltava yksityiskohtaisemmin.

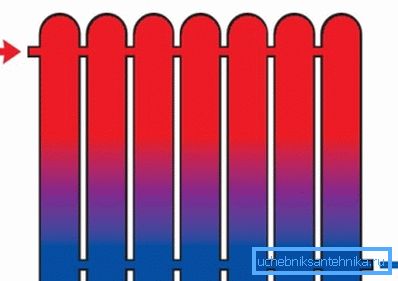

Risteyspaikka

Lämmöntuotannon kannalta tehokkain on lämmityspatterin ja yksiputkijärjestelmän diagonaalinen liitäntä. Jäähdytysneste menee akun yläosaan ja tulee suoraan pohjasta. Tämän vaihtoehdon avulla se jaetaan mahdollisimman tasaisesti koko rakenteeseen.

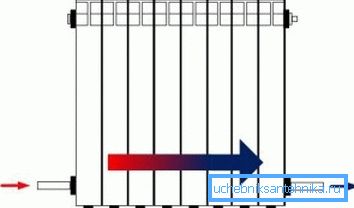

Istuimen liitäntä

Tässä tapauksessa putki on liitetty laitteen alempiin liitoksiin kummallakin puolella. Tällä asennusmenetelmällä lämpöhäviö kasvaa jossain määrin. Elementtien sijaintia voidaan kuitenkin pitää edullisena, jos puhumme esteettisistä mahdollisuuksista.

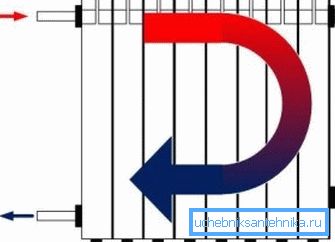

Yhdensuuntainen yhteys

Tämä tekniikka käsittää elementtien sijainnin toisaalta, mutta eri tasoilla. Toisin sanoen syöttöputki on yläosassa ja poistoputki on pohjassa. Siten on mahdollista lämmittää viimeinen laite kokonaan.

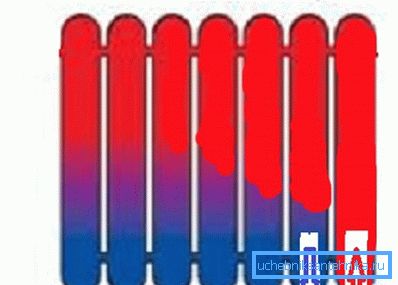

Alempi majoitus

Tällainen kaavio säteilijöiden liittämiseksi yhteen putkijärjestelmään on merkityksellinen, jos johtavat elementit piilotetaan lattian alle. Ilman kiertovesipumpun asentamista tätä menetelmää ei voida toteuttaa, koska jäähdytysneste syötetään ja poistetaan pohjan läpi.

Asennustyöt

Kun olet perehtynyt akun liitäntämahdollisuuksiin, on aika oppia niiden asennuksesta ja siitä seuraavasta liitännästä putkistoon. Kaikki toimet ovat melko realistisia tehdä itse, kieltäytyessään houkuttelemasta ammattilaisia. Tämä mahdollistaa merkittävät säästöt.

Instrumenttien asennus

Ennen kuin kytket lämpöpatterit yhteen putkilämmitysjärjestelmään, ne on asennettava. Ne voidaan kiinnittää sekä sivupintoihin että huoneen pohjaan.

Yksityiskohtaiset asennusohjeet on esitetty alla:

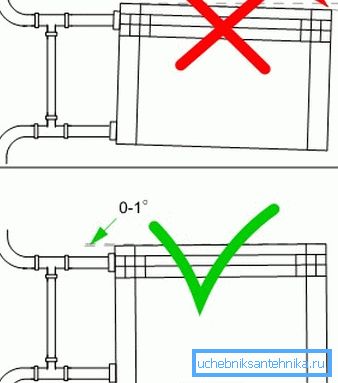

1. Kiinnikkeiden tai koukkujen asennuspaikat on merkitty ensin.. Työn aikana mittanauha ja yksinkertainen kynä. Laitteen tulisi erottaa vähintään 8 cm lattiasta, noin 10 cm ikkunalaudasta ja yli 2 cm seinämästä;
2. Merkinnän käyttämisen jälkeen tyynyt asennetaan.. Tätä varten porataan reikää betoniin, joka vastaa kiinnikkeitä. Jos sivutaso on valmistettu puusta, kiinnitys tapahtuu ruuveilla;
3. Viimeisessä vaiheessa osat kiinnitetään tiettyyn paikkaan, minkä jälkeen niihin kiinnitetään asianmukaisesti valmistettu akku.. Yleensä yhdelle laitteelle on asennettava 2-3 koukkua tai kiinnikkeitä.

Varoitus! Kiinnittimien asennuksen jälkeen niiden luotettavuus testataan. Haltijoiden ei pidä liikkua vaakasuoraan ja pystysuoraan nähden tai taivuttaa sovellettujen toimenpiteiden aikana.

Yhteysprosessi

Lämmityslaitteiden sitominen voidaan tosiasiallisesti toteuttaa käyttämällä eri materiaalien elementtejä, mutta polypropeeni on viime aikoina tullut suositumpi. Siksi alla pidetään vaihtoehtoa tämän korkean molekyylin yhdisteen putkien kanssa.

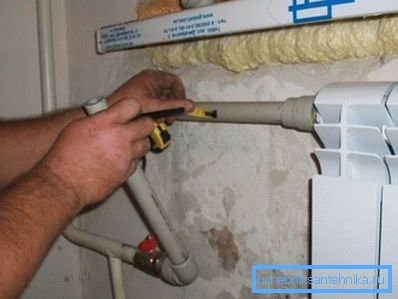

Sulku- ja säätöventtiilien asennuksen jälkeen on asennettu erityinen kytkentä, joka on välttämätöntä polypropeenituotteiden liittämiseksi. Putket liitetään siihen juottamalla.

Kun suoritetaan termistä telakointia, on noudatettava tiettyä lämpenemisaikaa. Sen pitäisi vaihdella 5-20 sekunnin kuluessa. Osien ylikuumeneminen voi aiheuttaa vaurioita.

Sauma takavarikoidaan 3 minuutin kuluessa, joten tämän ajan on oltava varovainen, muuten elementit voivat kiertyä tai pudota kokonaan.

Hyödyllisiä suosituksia

• Tämän tyyppisen viestintäverkon yksinkertaisuudesta huolimatta on tarpeen tehdä yksityiskohtainen hanke, jossa on alustavia laskelmia ennen päätehtävien suorittamista;
• Johtavien elementtien järjestämiseksi mielivaltaisiin paikkoihin on välttämätöntä asentaa kiertopumppu, joka pakottaa jäähdytysnesteen liikkumaan suljetussa silmukassa;
• Itse polypropeeniputket on kiinnitettävä sivupintaan kompensointitukien avulla. Ne mahdollistavat tuotteiden kiinnittämisen yhteen asentoon, mutta samalla lineaarinen liike on edelleen mahdollista;
• Jos polypropeenielementtien sijasta käytetään metallianalogeja, telakointi suoritetaan erikoisliittimillä tai hitsaamalla;
• Haluttaessa seinään voidaan sijoittaa putkilinjoja, jotka vaikuttavat positiivisesti huoneen estetiikkaan. Voit myös tehdä koristeellisen laatikon, joka piilottaa johtavat tuotteet;
• Lämpöhäviöiden vähentämiseksi ei ole suositeltavaa sijoittaa lämmitysjärjestelmän lämpöpatterit kapealle tai aukkoon, varsinkin jos koko verkon tehokkuus ei ole kovin korkea;
• Kiertolaitteen läsnä ollessa on toivottavaa hankkia varavoiman lähde, koska lämmitys ei toimi, kun sähkö kytketään pois päältä;
• Jos seinät on valmistettu kevyistä materiaaleista, on suositeltavaa kiinnittää paristot lattiapidinillä. Muissa tapauksissa on kiinnitettävä erityisiä koukkuja.

Lopullinen osa

Edellä mainitut tiedot antavat aloittelijoille mahdollisuuden tehdä lämpöpattereiden oikea kytkentä yhden putkijärjestelmän kanssa yksityiseen taloon tai huoneistoon.

Asennuksen aikana voit käyttää mitä tahansa ehdotetuista järjestelmistä johtavien elementtien liittämiseksi. Tässä artikkelissa esitetyn erityisen videon avulla voit tutustua tähän aiheeseen visuaalisesti.
