Jäähdyttimet asunnossa: tyypillinen moderni lämpöpatterit,

Viime aikoina lämmityspatterin valinta on tullut erittäin vaikea tehtävä. On tarpeen ottaa huomioon paitsi sen tekniset ominaisuudet myös ulkonäkö. Erilaiset lämmittimet vaikeuttavat vain valintaa. Jotta ostosta ei ylitetä, on syytä tarkastella lähemmin nykyisten paristojen etuja ja haittoja, mutta pysähtyä valittavissa olevissa hienovaraisuuksissa.

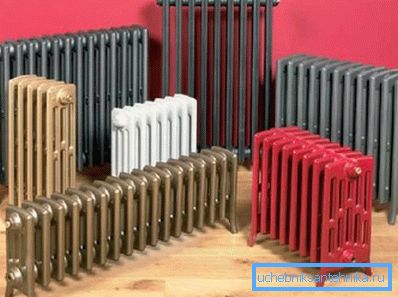

Lämmityslaitteiden eri vaihtoehdot

Lyhyt ominaisuus nykyaikaisille lämpöpattereille

Lämmityspatterien tyypit asunnolle pitkään eivät rajoitu vain rauta- tai teräsmalleihin.

Lisäksi malleja, joissa on käytetty värimetallien käyttöä, ovat suosittuja markkinoilla, voit valita tällaisia ​​radiaattoreita seuraavasti:

  • valurauta lämpöpatterit ovat olleet tunnettuja yli 150 vuotta, itse asiassa modernien paristojen esipuhe oli valurautaa. Tällaisille lämmityslaitteille on tunnusomaista korkea inertia, demokraattiset kustannukset (lukuun ottamatta taiteellisia malleja) ja reagoivat huonosti jäähdytysnesteen koostumukseen. Ei siis ole tarpeen seurata pH-tasoa;
Valurauta-jäähdytin voi olla kaunis

Kiinnitä huomiota! Valurauta ei siedä veden vasaraa eikä mitään mekaanisia vaikutuksia. Akkukokoonpanon raskaan painon vuoksi on parempi olla suorittamatta asennustöitä yksin.

  • teräs - paneelilämmittimiä voidaan pitää tämän ryhmän tyypillisenä edustajana. Toisin kuin muut lämmityslaitteet, terästä ei muodosteta poikkileikkaukseksi, vaan kiinteäksi. Teräs on melko herkkä jäähdytysnesteen laadulle, esimerkiksi ei ole toivottavaa, että veden happamuus on liian korkea (ylempi sallittu raja-arvo voidaan pitää pH-arvona 9,5). Huoneistossa olevien lämpöpatterien käyttöikä ei ole kovin pitkä vain jäähdytysnesteen laadun vuoksi, teräsruosteet suhteellisen nopeasti;
  • bimetallic - halvemmissa malleissa terästä ja alumiinia yhdistetään (teräsputket ja kylkiluut - alumiinista) kalliissa malleissa - kupari + alumiini. Värimetallia käytetään lämmittimen lämmitystaajuuden lisäämiseen ja lämmönsiirto kasvaa. Ainoa haittapuoli on kustannukset, kuparin ja alumiinin akun hinta voi olla useita kertoja suurempi kuin tavallisen valurautan hinta;

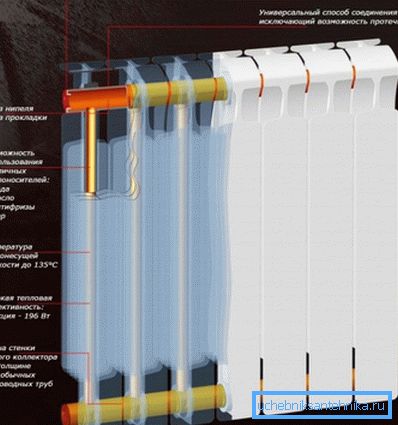

Kuvassa on kuparin kerääjä ja alumiinilevyt.
  • alumiini - eroavat bimetallista siinä, että kollektoriputket on valmistettu alumiiniseoksesta (sisäpuolella metalli on peitetty suojakerroksella);
  • täysin kupari lämmityspatterit ovat melko harvinaisia, syy on korkeat kustannukset;
  • tyhjiö Akut eivät ole vielä yleisiä. Tämä johtuu niiden suurista kustannuksista ja kokemuksen puuttumisesta niiden käytöstä. Vaikka juuri ajatus kiehuvan nesteen käyttämisestä näyttää utelias, on mahdollista, että niiden arvo kasvaa kustannusten pienentyessä.
Kuvassa tyhjiöpatteri

On melko vaikeaa verrata lueteltuja lämpöpatterityyppejä, kaikki riippuu siitä, mitä kriteeriä pidetään tärkeimpänä:

  • esimerkiksi bimetalli lämpötehon suhteen. Lohkon lämpöteho voi olla 200 W, rautaa varten tämä indikaattori on noin 1,5-2,0 kertaa pienempi;
  • kestävyyden kannalta valurauta on johtoasemassa. Valuraudan lämmityspatterien käyttöikä asunnossa on 50 vuotta, mutta puolen vuosisadan jälkeen ne voivat työskennellä yli kymmenen vuotta, koska valurauta ei ruostu;
  • Mitä tulee ulkonäköön, kaikki nykyaikaiset paristot näyttävät hyviltä (lukuun ottamatta vanhoja valurautamalleja, mutta jos taloutta sallitaan, voit ostaa valurauta-artikkeleita).

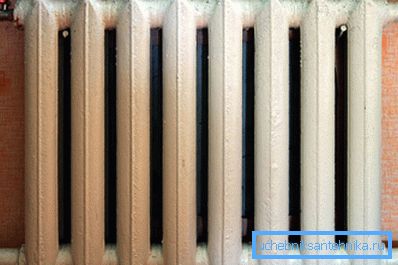

Tavallinen valurautaparisto

Valittavat hienovaraisuudet

Pääasiallisen huomion valinnassa on kiinnitettävä huomiota jäähdyttimen teknisiin ominaisuuksiin, tietenkin ulkonäkö on tärkeää, mutta sitä on syytä kiinnittää myöhemmin. Olemme kiinnostuneita akun mitoista ja lämmöntuotosta sekä järjestelmän käyttöpaineesta ja jäähdytysnesteen lämpötilasta.

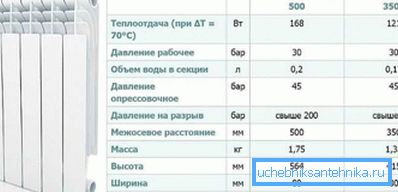

Valmistaja tarjoaa yleensä kaiken, mitä tarvitset.

Jäähdyttimen mitat

Lämmityslaitteet sijoittuvat harvoin vain seinien läheisyyteen, yleensä ihmiset yrittävät piilottaa ne ikkunoissa olevissa niissä. Tämä päätös on perusteltu, mutta on tärkeää, että etäisyys seinistä akusta on riittävä ilmankiertoon. Muuten merkittävä osa lämpöenergiasta menee seinien lämmitykseen.

Kiinnitä huomiota! Akkujen sulkeminen verhojen kanssa on kielletty, joten lämmin ilma ei pääse huoneeseen.

On tärkeää ymmärtää, miten asunnon lämmityspatteri toimii, esimerkiksi bimetalliparistot yhdistävät suoran lämmönsiirron konvektiolla siten, että etäisyys ikkunalaudasta laitteen yläosasta on erityisen tärkeä.

Akun sijoittaminen ikkunan alle on useita yleisiä sääntöjä:

  • lattian ja jäähdyttimen pohjan välinen aukko on 8-12 cm (ei ole suositeltavaa nostaa sitä, koska tämä johtaa paljon kylmempään tasoon lattiatasolla);
  • jäähdyttimen leveyden tulisi olla noin 75% kapealla leveydeltä;
  • etäisyys ikkunalaudalle - 6-12 cm;
  • Lämmittimen takaseinän ja seinän väliin tulee olla rako (noin 5 cm).
Suositeltu etäisyys jäähdyttimen asennuksessa

Toinen tärkeä parametri on keskipiste (jota kutsutaan myös nippien reikien keskipisteiden väliseksi etäisyydeksi). Tämä parametri on tärkeä asennuksen aikana, jos kaikki asennustyöt tehdään käsin, sinun on harkittava etukäteen, että syöttöputken ja paluuputken välinen etäisyys on sama kuin akun keskipiste.

Kiinnitä huomiota! Periaatteessa putkia voidaan vähentää / laimentaa mihin tahansa keskipisteeseen, mutta tämä on ylimääräinen ajan menetys. On huomattavasti helpompaa ottaa tämä vivahteisto huomioon myös silloin, kun ostat akun.

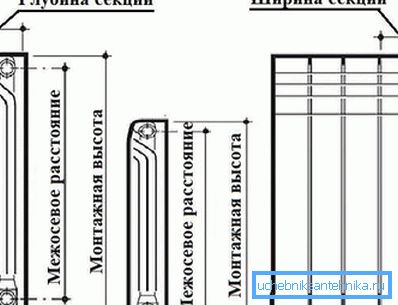

Kaavio näyttää keskipisteen

Akun lämpöteho

Riippumatta siitä, millaisia ​​lämmityspattereita on asunnolle, on tarpeen määrittää laitteen tarvittava lämpöteho. Loppujen lopuksi huoneiston mukavuus on mahdollista vain siinä tapauksessa, että lämmöntuotto on vähintään yhtä suuri kuin lämpöhäviö.

On olemassa useita laskentamenetelmiä. Yksinkertainen mies kadulla käyttää yksinkertaisesti yksinkertaistettua menetelmää yksinkertaisesti arvioidakseen, kuinka monta osaa lämmityspatterilla pitäisi olla. Itsenäistä lämmitysjärjestelmää suunniteltaessa voidaan kuitenkin tarvita monimutkaisempi laskenta (ottaen huomioon mielivaltainen syöttö- ja paluulämpötila).

Kiinnitä huomiota! Lämmityslaitteen tarvittavan tehon laskemista wattin tarkkuudella ei tarvita. Tarvitsemme vain karkean arvon akkuosien määrän määrittämiseksi.

Tällaiset laskentavaihtoehdot ovat mahdollisia:

  • keskimääräisellä nopeudella 1 m2 / 100 W eli yksinkertaisesti lasketaan huoneen pinta-ala ja kerrotaan 0,1: llä, saamme lämmityslaitteen vaaditun tehon kilowatteina;
Yksi osa voi lämmittää 1-2 m2

Kiinnitä huomiota! Jos huoneessa on 2 tai useampia ikkunoita, huone on kulmikas tai katon korkeus on yli 2,7 m. Tulosta suositellaan nostamaan 15-20%.

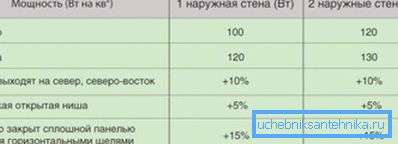

Tarvittavan akun kapasiteetin muutos huoneen ominaisuuksien mukaan
  • voit mennä toiseen suuntaan - laskea huoneen tilavuus ja antaa nopeuden 1m3 / 41 W laskettaessa vaadittu lämmönsiirto;
Muutamia vinkkejä tarvittavasta tehosta
  • monimutkaisin menetelmä on riippuvuudet, jotka mahdollistavat todellisen lämmönsiirron laskemisen jäähdytysnesteen lämpötilalle.

Tässä tapauksessa laskentaohje näyttää tältä:

  • Ensin on määritettävä lämpötilan pää

?T = (TPod + Tobr) 2-Tk,

Ilmaisussa käytetään seuraavia nimityksiä: Tpod ja Tobr - jäähdytysnesteen lämpötila lämmityslaitteen sisääntulossa ja ulostulossa. Tk on huoneen lämpötila.

  • sitten lämmityspatterin todellinen teho lasketaan kaavalla

Q = k • A • T

k - jäähdyttimen lämmönsiirtonopeus (materiaalista riippuen), A - pinta-ala. Näiden parametrien tuote on vakio jokaiselle akulle. Yksinkertaistamaan kysymystä siitä, miten asunnon lämmityspatteri lasketaan, määritetään ensin tuote k • A vakiosyötön ja paluuveden lämpötiloissa.

Tässä tapauksessa laitteen lämpöteho tunnetaan, T on myös tiedossa, määritetään k • A. Tämän jälkeen on jo mahdollista laskea lämmittimen teho jäähdytysnesteen mihin tahansa lämpötilaan.

Tätä lähestymistapaa voidaan suositella, kun suunnitellaan itsenäistä lämmitysjärjestelmää, esimerkiksi matalien lämpötilojen järjestelmiä voidaan käyttää, ja akun dokumentaatio osoittaa sen lämpötehon vain normaalikäytössä (virtausnopeus 90 ° C, palautus 70 ºC).

Jäähdyttimen valinta

Vaadittu lämpöteho määritettiin ratkaistakseen asiaan liittyvien säteilijöiden osien laskennan.

Voit suorittaa tarvitsemasi laskutoimituksen seuraavasti:

  • valitse sopiva jäähdyttimen malli, teknisessä dokumentaatiossa selvittääksesi yhden osan lämmönsiirto normaalin käytön aikana;

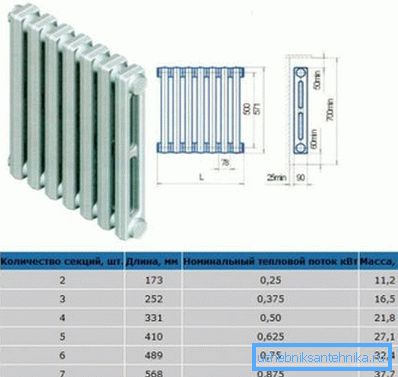

Asiakirjat osoittavat lämpövirran määrän
  • Tietäen laitteen minimilämpötilasta ja yhden osan lämmönsiirrosta on mahdollista laskea, kuinka monta osaa tarvitaan näiden arvojen suhteen.

Kiinnitä huomiota! Tällainen joustavuus on luontainen vain poikkileikkauslämmittimissä. Jos aiot ostaa teräspaneelin akun, et voi säätää lämmönsiirtoa osien avulla.

Lämmittimen koon yksinkertaistamiseksi voit käyttää valmiita pöytiä, jotka lattiapinnasta riippuen osoittavat, mikä lämmitin tulisi käyttää. Tämä on kätevää, mutta on parempi puhaltaa tulosta hieman, 15-20 prosenttia, ja lämpötilan säätämiseksi yksinkertaisesti aseta termostaatti syöttöön.

Taulukko jäähdyttimien valinnasta

Lopussa

Lämmitysakun valinta asunnolle on tehtävä, joka vaatii vakavaa harkintaa. Tällaiset laitteen ominaisuudet on otettava huomioon: lämpöteho, kestävyys, vetolujuus jne.

Ehdotetut tiedot auttavat paitsi lämpötehon lämpöpatterin valinnassa, lämmittimen pääparametrissa, myös valittaessa erilaisia ​​lämpöpattereita.

Tämän artikkelin video sisältää suosittujen pattereiden mallien vahvuudet ja heikkoudet.
