Jäähdyttimen venttiili. termostaatin toiminnan periaate.
Tyyppien mukaan jäähdyttimien säätöventtiili voidaan luokitella kahteen tyyppiin - tämä on mekanismi, jossa on säädettävä jäähdytysnestevirtauksen intensiteetti ja erillinen, joka voi olla joko avoin tai suljettu.
Jos kaikki on selkeä ensimmäisen yksikön kanssa, toinen, termostaatti, on jaettu sähköiseen muotoon, jossa on erilaisia logiikka- ja mekaanisia, eri täyteaineita, joihin toiminnan laatu riippuu. Siksi keskitymme enemmän termostaattisiin laitteisiin ja niiden laitteisiin sekä katsomaan videota tässä artikkelissa.
Ilmastointilaitteet

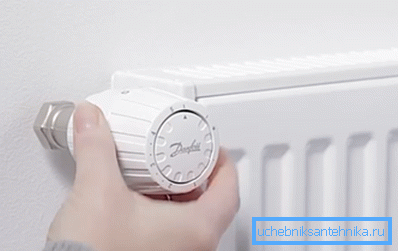

Termostaatin toiminnan periaate
- Lämmitysjärjestelmässä kiertävässä lämmönsiirtimessä on tietty lämpötila, joka lähetetään jäähdyttimelle, lämmitysilma huoneessa ja tavallinen venttiili säätää virtausnopeutta, jolloin akun jäähdytin tai kuumempi. Termostaatin tapauksessa jäähdyttimen lämpötila on myös säädetty, mutta tämä tehdään automaattisesti huoneen lämpötilan mukaan.
- Lämmityspatterin termostaattisella säätöventtiilillä on täyteaine (kiinteä, neste tai kaasu), joka reagoi ilman lämpötilaan, so. Lämmitettäessä, se laajenee ja työntää tangon, estää jäähdytysnesteen kulun ja kun jäähdytetään - kapenee ja sauva liikkuu taaksepäin, vapauttamalla kanava kuumaksi jäähdyttimessä kiertävä vesi. Sähköinen termostaattiohjain toimii samalla tavalla, mutta se on paljon tarkempi.
- Esimerkiksi asetat säätönupin asentoon 3 - se vastaa yleensä 20 ° C: ta ja jäähdytysnesteen kierto jatkuu, kunnes huoneen lämpötila nousee 21 ° C: een ja kun näin tapahtuu, täyteaine laajenee, palkeet painuvat ja palkeet painavat tankoa ja kulku on estetty. Kun huoneen lämpötila laskee 19 ° C: een, täyteaine pienenee ja vesi työntää tangon takaisin, jolloin se avaa itsensä kiertämään säteilijässä.
Mekaaniset termostaatit
Huom. Kaikki mekaanisen tyyppiset termostaattiset säätimet jaetaan kolmeen ryhmään eri täyteaineilla olevien paljeiden täyttämisen mukaan. Niinpä se voi olla kiinteitä aineita, kuten parafiini, steariini tai otsokeriitti, neste, kuten alkoholi tai öljy, tai se voi olla nesteytetty kaasu.
Tapauksissa, joissa palkeet täytetään parafiinilla, steariinilla tai otsokeriitilla, reaktioprosessi on melko estetty - täyteaine saavuttaa halutun tilan vain 40 minuutin kuluttua siitä, kun huone on saavuttanut halutun lämpötilan.
Ja koska laitteen reaktio on ohjelmoitu yhdellä asteella, sillä ei yksinkertaisesti ole aikaa työskennellä oikeassa lämpötilassa, ja virhe on pääsääntöisesti jo 1,5?. Toisin sanoen, jos asetat 20?, Niin se ei toimi 19-21 ° C: ssa, vaan 17,5-22,5 ° C: ssa.
Toinen negatiivinen tällainen laite on vieraiden tekijöiden vaikutus, esimerkiksi parafiinivaha voidaan lämmittää jääkaapin takaosasta, joka sijaitsee lähellä tai jäähdytetään vedoista. Kuitenkin mekaanisia laitteita, joissa on kiinteä täyteaine, pidetään luotettavimpina niiden vastaavien (nestemäinen ja kaasu) joukossa, ja niiden hinta on hieman alhaisempi.
Tapauksissa, joissa säädin on täynnä alkoholia tai öljyä, palkeet reagoivat paljon nopeammin - tämä tapahtuu 25 minuutin kuluttua - lähes kaksi kertaa nopeammin kuin kiinteällä täyteaineella. Nämä hanat ovat ulkonäöltään pienempiä, koska palkeet ovat pienempiä, joten pään säätönupilla on kokoonpainettu.
Tällainen laite voi toimia kunnolla jäähdytysnesteen lämpötilassa 50 - 80 ° C, mutta virhe on täällä mahdollista, ja valmistajasta riippuen se on 0,9-1,5 ° C.
Mekaanikoista voidaan kutsua kaikkein täydellisimmäksi termostaatti, jossa on kaasulähteitä - sen viive reagoi lämpötilan nousuun tai alenemiseen verrattuna kiintoaineisiin ja nesteisiin on minimaalinen.
Se vie vain 8 minuuttia reagoida huoneen lämpötilan muutokseen - verrattuna 25 ja 40 minuuttiin, tämä on hyvin vähän! Syynä tähän on melko yksinkertainen - palkeet ovat mahdollisimman kaukana säätimen seinistä, mikä lisää sen herkkyyttä, koska täällä esiintyvillä ulkoisilla tekijöillä voi olla vain vähäinen vaikutus.
Huom. Minkä tahansa lämpötilan säätimet, suorat ja kulmikaset, ohjeet eivät suosittele asentamista lämmityslaitteiden läheisyyteen, vetoihin ja verhojen taakse. Nämä tekijät vaikuttavat mekanismin epäonnistumiseen.
merkki | Lyhyt kuvaus | Hinta € |
RTD Inova 013L3132 | Kaasua. Etäanturi 6-26 | 22.92 |
RTD 3640 013L3640 | Kaasua. Sisäänrakennettu anturi 6-26C | 14.84 |
RTD 3120 013L3120 | Kaasua. Sisäänrakennettu anturi 6-26C | 22.35 |
RTS 3620 013L3620 | Neste. Sisäänrakennettu anturi 6-26C | 14.07 |
RTS-K 3630 013L3630 | Neste. Sisäänrakennettu anturi 6-26C | 14.07 |
RTS Everis 013L4230 | Neste. Sisäänrakennettu 8-28C-anturi | 14.84 |
RTD 3642 013L3642 | Kaasua. Etäanturi 6-26C | 20.31 |
RTD-R 3110 013L3110 | Kaasua. Integroitu RA-venttiilin anturi | 14.84 |
RTD Inova 013L3130 | Kaasua. Sisäänrakennettu anturi 6-26C | 16.13 |
RTD 3562 013L3562 | Kaasua. Etäanturi 6-28C | 47.07 |
DANFOSS-termostaatin säädinpöytä
Elektroniset termostaatit
Sähkölämpöpatteri lämmityspatterille voi olla kahdentyyppinen - avoin ja suljettu logiikka, eli ensimmäinen vaihtoehto on ohjelmoitava ja toinen ei.
Ne eroavat toisistaan esimerkiksi sovelluksissa, joissa suljettu logiikka asennetaan suoraan lämpöpattereille, ja ohjelmoitavat säätimet asennetaan itsenäiseen lämmitykseen säätimeksi. Se kerää tietoa lämpötilasta kussakin huoneessa käyttämällä kauko-anturia ja siten kykenee säätämään kokonaislämpötilaa.
Elektronisten termostaattiventtiilien merkittävä haitta on niiden korkea hinta ja riippuvuus virtalähteestä. Jos akku on kuollut tai akku on kuollut, laite lakkaa toimimasta.
Huom. Kun ne on asennettu minkä tahansa tyyppisten termostaattien pattereihin, ne (paristot) on varustettava pysäytysventtiileillä. Tämä voi olla joko tavanomainen palloventtiili tai kartion venttiili.
Lisäkontrollit
Jos sinulla on erillinen piiri, joka on asennettu lämmitykseen, eli lämpöpatterien lisäksi on myös lattialämmitysjärjestelmä, sinun on ehdottomasti asennettava tasapainottava jäähdyttimen venttiili, koska paristot ja lattia tarvitsevat erilaisia lämpötiloja. Piirin suunnittelusta (sen haarautumisesta) riippuen voit käyttää kolmisuuntaista tai nelitaajuista termostaattiventtiiliä, joka jakaa jäähdytysnesteen uudelleen haluttuun (määritettyyn) lämpötilaan.
Toimintaperiaate täällä on melko yksinkertainen - kattilasta jäähdytysneste tulee kolmitie- venttiiliin, jossa on sama lämpötila, jota tarvitaan lämmittimien lämmittämiseen, mutta liian korkea lämmitetyn lattian päälle.
Siksi venttiili estää lattian suunnan ja laskee vettä paluuputkeen - kun lattian putki jäähtyy - venttiili avautuu ja kierto jatkuu tiettyyn lämpötilapisteeseen.
johtopäätös
Lopuksi haluan mainita termostaattien asetukset, jotka on välttämättä tehtävä niiden asennuksen jälkeen omilla käsillään - ilman niitä ei voi säätää sisäilmastoa. Tätä varten sinun täytyy sulkea kaikki ikkunat ja ovet, käännä säätönuppi kokonaan vasemmalle ja odota, kunnes huoneen lämpötila nousee vaaditun 5-6 asteen yläpuolelle.
Tämän jälkeen käännä nuppia oikealle ja odota, kunnes lämpötila laskee haluttuun, ja alkaa hitaasti avata säädintä, kunnes kuulet veden äänen - jätä se tähän asentoon.
