Jäähdyttimen valitseminen: työn periaatteen, lämmönsiirron

Lämmityspatterin valintaa koskevat tiedot ovat merkityksellisiä paitsi rakennustöitä suunnitteleville käsityöläisille. Vaikka lisälämmitintä ostettaisiin, sen parametrit on otettava huomioon, koska rakennuksen lämmönjakojärjestelmän muutokset on harkittava ja perusteltava.

Artikkelissamme kerrotaan, mitä lämmityspiirejä suunnitellessasi on muistettava, sekä mitä sääntöjä tulisi noudattaa, kun valitset paristoja taloon tai huoneistoon.

Tärkeimmät valintaperusteet

Toimintaperiaate

Ymmärrä, kuinka valitset oikean jäähdyttimen, se on mahdollista vasta sen kattavien analyysien jälkeen. Niitä on suhteellisen vähän, mutta ne kaikki ovat erittäin tärkeitä.

Ensimmäinen asia, joka meidän on tiedettävä, on käytettyjen laitteiden tyyppi.

Tämän parametrin mukaan lämpöpatterit on jaettu veteen ja sähköön:

• Veden paristoissa lämmitetty vesi toimii jäähdytysnesteenä. Lämmitys suoritetaan kattilassa tai erityisessä uunissa, jossa on vesilämmityssäiliö. Tämän jälkeen putkien läpi kulkeva jäähdytysaine (painovoiman tai voiman kautta) tulee jäähdyttimen koteloon, jossa se siirtää lämpöä seiniinsä.

Kiinnitä huomiota! Joskus jäähdytysaineena käytetään vettä, kuumaa höyryä, pakkasnestettä tai vesi-alkoholiseosta. Näiden yhdisteiden käyttö jättää jäljennöksen koko järjestelmän suunnittelusta.

• Sähköpatterin toiminnan periaate eroaa radikaalisti edellä kuvatusta. Laitteen sisällä on mineraaliöljyyn perustuva jäähdytysaine, jota lämmitetään sisäisten lämmityselementtien avulla. Tämän jälkeen lämmitetty sisältö siirtää merkittävän osan lämmöstä akun seinille, josta energia menee ympäristöön.
• Tärkeä kohta on tällaisten laitteiden tehonkulutus. Ennen kuin valitset öljylämmittimen tärkeimmäksi lämmönlähteeksi, on suositeltavaa tarkistaa johdon kunto ja sen turvamarginaali: hyvin usein kaapelit eivät kestä kuormaa, mikä johtaa oikosulkuun ja joskus tuleen.

Jos teet lämmitysverkon jälleenrakennuksen, kysymys siitä, miten lämpöpatterit valitaan, ei edes nouse: ostamme yksinkertaisesti samantyyppisiä laitteita.

Mutta täydellisen uudelleenkäsittelyn avulla on täysin mahdollista luopua veden lämmityksestä sähköisen edun hyväksi. Kaikki tekijät ovat kuitenkin tärkeitä, ja ennen kaikkea - sähkön hinta omalla alueella ja tuotantokapasiteetti. Jos et jaa näitä vivahteita, voi käydä ilmi, että lämmityksen säästöt ovat joko merkityksettömiä tai poissa kokonaan, mutta lämmön keskeytykset tulevat tavallisiksi.

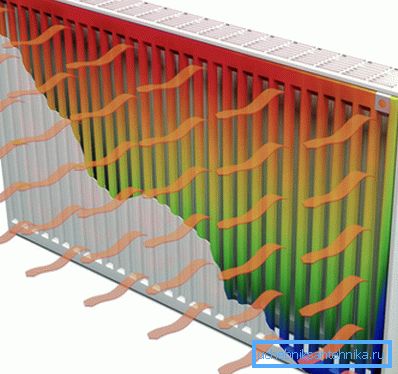

Lämmönsiirto

Seuraava hetki on lämmönsiirto. Täällä meidän on päätettävä, miten lämmityspatterit valitaan lattiatilan yli, koska - mitä suurempi huone on, sitä enemmän lämpöä tarvitaan sen lämmittämiseen.

• Ensimmäinen menetelmä on yksinkertaisin: kerrotaan huoneen pinta-ala 100 W: lla ja jaa saatu luku koko jäähdyttimen lämmönsiirtonopeudella tai erillisellä osalla (tämä tieto sisältää laitteen ohjeet). Tuloksena oleva tulos pyöristetään suureksi kokonaisarvoksi suorituskyvyn marginaalin saamiseksi.
• On vielä yksi vastaus kysymykseen, kuinka radiaattorien lukumäärä valitaan. Tätä varten huoneen tilavuus (pinta-ala kerrottuna korkeudella) kerrotaan 41 W: llä (Venäjän federaation keskikaistan standardin lämmönkulutuskerroin). Sitten edetään kuten edellisessä tapauksessa: jaamme tilan lämmön tarpeeseen yhden osan suunnittelulämmönsiirron avulla.

Kiinnitä huomiota! Lämmönsiirtoparametrit on määritetty tietylle jäähdytysnesteen lämpötilalle (perusarvot 60, 70 ja 80 0 С, mutta muitakin vaihtoehtoja), joten laskelmien tulisi olla sellaisia, että ne vastaavat parhaiten lämmitysverkon ominaisuuksia.

Lisäksi lämpöhäviön kompensoimiseksi on toivottavaa käyttää korjauskertoimia.

Esimerkiksi:

• Huoneessa, jossa on yksi ikkuna ja yksi ulkoseinä + 20%.
• Huoneessa on kaksi ikkunaa ja kaksi ulkoseinää + 30%.
• Läsnäolo ikkunat pohjoiseen tai koilliseen + 10%.

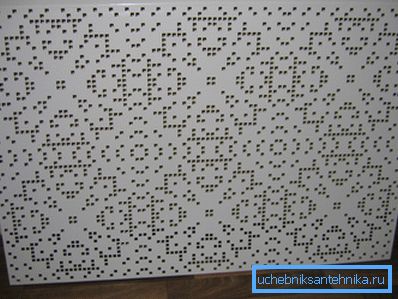

• Kun käytät kiinteätyyppisiä näyttöjä, joissa on vaaka-aukot + 15-20%, jne.

Tilannettasi vastaavat arvot tiivistetään ja lisätään lämmönkulutusarvoon. Jos näin ei tapahdu, saattaa osoittautua, että jäähdyttimen teho ei riitä.

Käyttöpaine

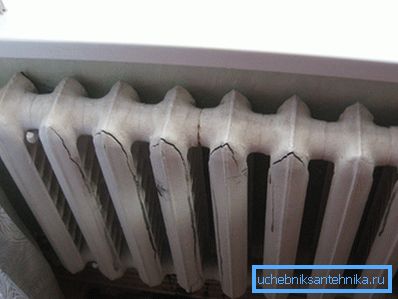

Jos aiot tehdä asennuksen itse, ilman asiantuntijoiden osallistumista, on erittäin tärkeää käsitellä järjestelmän paineita. Tosiasia on, että liialliset hydrauliset kuormat voivat johtaa lämmityslaitteiden tuhoutumiseen, joten sinun on valittava lämpöpatterit, jotka kestävät tarkasti järjestelmän painehäviöitä.

Paineen kestävyys riippuu suurelta osin materiaalista, josta laite tehdään:

Kuten näette, kaikkia rakennelmia voidaan käyttää kaikessa rakennuksessa, mutta kun asennetaan kerrostaloon, paineen testauksessa olisi otettava huomioon lyhyen aikavälin painehäviöt. Siksi turvallisuustarjonnan saatavuus on tässä tärkeää, sillä muuten vuotoja voi ilmetä ajan myötä.

Erilaisia ​​materiaaleja

Valurauta

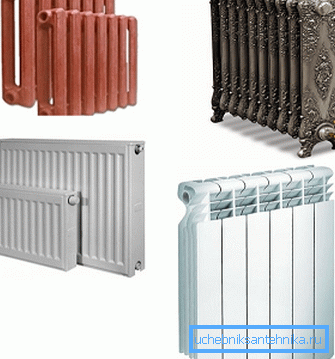

Nykyään vähittäiskauppaketjuissa on erilaisia ​​lämpöpattereita: mitä valita, päätät, mutta sinun täytyy muistaa, että tuotteiden ominaisuudet riippuvat monin tavoin niistä materiaaleista, joista ne on valmistettu.

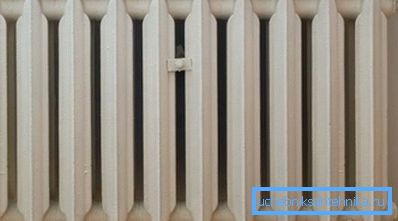

Valurauta-patterit ovat jonkin verran vanhentuneita laitteita. Jos aikaisemmin ne oli varustettu lähes kaikilla tiloilla, nykyisin tällaiset tuotteet poistetaan käytöstä vähitellen.

Tähän on useita syitä:

• Ensinnäkin, huolimatta suuresta tiheydestä ja painehäviöiden kestävyydestä valuraudalle on ominaista tietty herkkyys. Tämä johtaa usein siihen, että kun kova esine on isketty, akku yksinkertaisesti hajoaa.
• Toiseksi lämmönsiirto valuraudan lämpöpattereissa on melko alhainen, ja ne lämpenevät hyvin hitaasti.
• Kolmanneksi merkittävä massa vaikeuttaa lämmitysjärjestelmän asentamista omin käsin, ja joissakin tapauksissa (esimerkiksi jos talon seinät on valmistettu huokoisesta betonista) tekevät paristojen asennuksen mahdottomaksi.

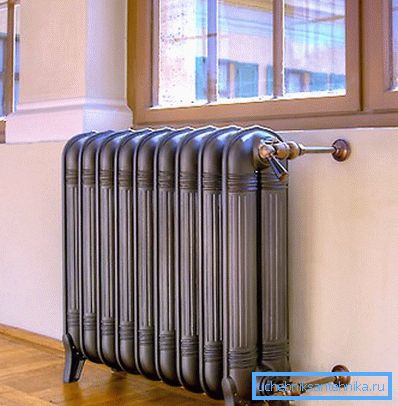

Poikkeuksia on kuitenkin olemassa. Suunnittelija valurauta-lämpöpatterit ovat tiettyyn kysyntään, koska ne on tarkoitettu ensisijaisesti sisustukseen. Tässä tapauksessa emme tietenkään puhu kustannusten optimoinnista, koska itse tuotteet ovat kalliita (10 tuhatta ruplaa), ja sen on käytettävä paljon enemmän lämmitykseen.

teräs

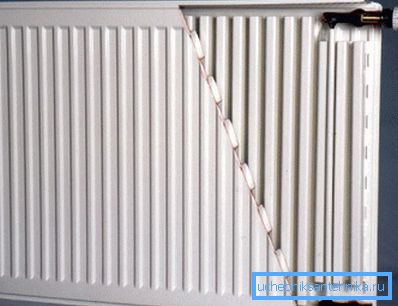

Teräslevyjä ja putkimaisia ​​malleja voidaan käyttää myös asuinrakennusten lämmittämiseen.

Teräksen ominaisuuksia ovat:

• Hyvä lämmönjohtavuus - tässä parametrissa lämmityspaneelit ovat monta kertaa parempia kuin valuraudasta valmistetut tuotteet.
• Riittävä vahvuus.
• Suhteellisen alhaiset kustannukset.

Samalla on terästuotteita ja haittoja:

• Kun vesi joutuu kosketuksiin teräksen kanssa, se on korroosiota, koska tällaiset lämpöpatterit on vaihdettava paljon useammin.

Kiinnitä huomiota! Korroosiota kiihdytetään huomattavasti, kun käytetään vettä, jota ei ole valmistettu, samoin kuin kun suuri määrä ilmaa joutuu järjestelmään. Siksi keskitetyllä lämmityksellä varustettujen kerrostalojen verkostoissa paristot ruosuvat hyvin nopeasti.

• Painehäviöillä on riski, että putkiliitokset epäonnistuvat.

alumiini

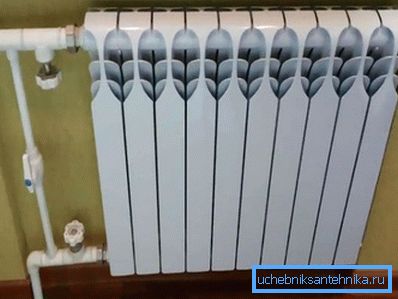

Ennen kuin valitset alumiinisäteilijän asennukseen taloon tai huoneistoon, sinun pitäisi tuntea sen ominaisuudet:

• Tämän tyyppisille tuotteille on tunnusomaista erittäin korkea lämmöntuotto. Alumiinimallit ovat markkinajohtajia tässä parametrissa, joten jos painopistealueesi on tarjota mukava mikrokliima, jolla on vähäinen polttoaineenkulutus, sinun on valittava alumiini.
• Rakenteiden lujuus on varsin riittävä, mutta voimakkaat painehäviöt voivat tuhota osien väliset saumat.

• Toisin kuin teräs, alumiini ei ruostu, mutta jos alkalinen vesi pääsee järjestelmään, osien sisäpinta syöpyy. Ajan myötä tämä johtaa lämmönsiirron vähenemiseen ja seinien lujuuden vähenemiseen.

kupari

Ennen kuin valitset hyvän lämmityspatterin, on tärkeää analysoida kaikki käytettävissä olevat vaihtoehdot. Keskitymme tietoisesti tähän neuvontaan, koska hyvin usein, niiden alhaisen esiintyvyyden vuoksi, kunnolliset mallit eivät ole päälliköiden huomion ulkopuolella.

Näihin tuotteisiin kuuluvat kupariparistot:

• Kupari ei ole käytännössä korroosiota, mikä pidentää huomattavasti paristojen käyttöikää.

Kiinnitä huomiota! Aktiivisella hapettumisella pinnalle muodostuu tiheä patina, joka suojaa metallia edelleen tuhoutumiselta.

• Kupariputkien seinien elastisuus sallii niiden sietää painepisaroita.
• Materiaalin lämmönjohtavuus on erittäin korkea, koska se antaa lähes kaiken sen energian, jonka kuparijäähdytin vastaanottaa huoneessamme ilmaan.

Vain kaksi miinusta:

• Kupari on varsin kallista, koska järjestelmän järjestelyn kustannukset ovat huomattavat.

• Kun kupari joutuu kosketuksiin teräksen kanssa, korroosio kehittyy aktiivisesti, joten säästäminen putkistojen avulla ei toimi.

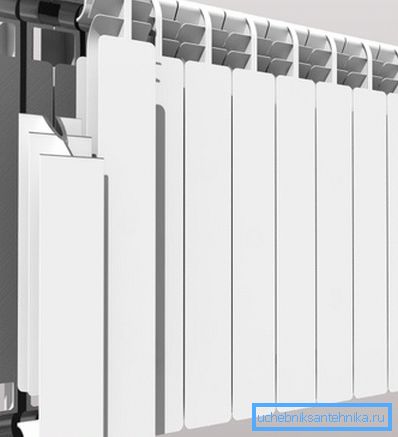

Bimetallimallit

Jos kuitenkin tarvitset laitteen, jolla on yleinen ominaisuuksien yhdistelmä, kannattaa valita bimetalliakku:

• Tuotteen perustana ovat teräsputket ja säiliöt (toisinaan kuparista).
• Kuumavesisäiliöiden pinnalle asennetaan lämmönvaihtavia alumiinilevyjä.
• Erillisen rakenteen ansiosta alumiini ei koske nestettä eikä se aiheuta kosteutta eikä myöskään saa hydraulisia kuormia.
• Samalla evät tarjoavat tehokkaan lämmönsiirron.

Bimetallityyppisten lämpöpatterien merkittävä haittapuoli on niiden korkea hinta, mutta juuri näin tapahtuu, kun kertaluonteiset hankintakustannukset korvataan käyttöetuilla.

johtopäätös

Kuten huomaatte, markkinoilla on useita erilaisia ​​lämpöpattereita: edellä on kuvattu, miten ne valitaan perusparametrien mukaan, ja yksityiskohtaisemman analyysin vuoksi kannattaa myös katsoa videota tässä artikkelissa. Ei pidä unohtaa, että yleismaailmallista ratkaisua ei ole, ja lopullinen valinta riippuu edelleen painopisteistäsi ja olemassa olevien ehtojen asettamista rajoituksista.
