Jäähdyttimen termostaatti: käyttötarkoitus, tyypit,

Milloin ja mitä lämpöpattereissa käytetään termostaattia? Mitä tämän laitteen mallit nykyaikaisilla markkinoilla tarjoavat? Miten termostaatti asennetaan oikein? Materiaalissamme yritämme löytää vastauksia näihin ja joihinkin muihin kysymyksiin.

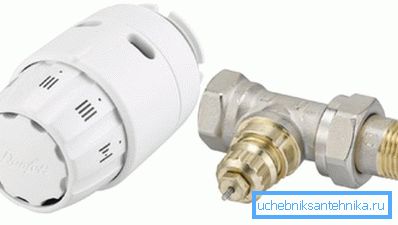

Termostaattinen pakkaus jäähdyttimen veden lämmitykseen.

Mikä se on

Termostaatti on laite minkä tahansa väliaineen vakiolämpötilan ylläpitämiseksi.

Lämmityksen osalta on olemassa kaksi laiteluokkaa:

  • Vesikiertojärjestelmissä käytetään linerilaitteiden läpäisevyyden säätämistä;
  • Termostaatteja, jotka on tarkoitettu sähkölämmityselementtien kytkemiseen päälle ja pois ympäristön lämpötilasta riippuen, käytetään ennustettavasti erilaisten sähkölämmittimien - konvektorien, öljylämmittimien, kaapelien ja kalvojen lattialämmityksen kanssa.

Huomaa: saman luokan laitteiden toiminta voi perustua erilaisiin fyysisiin periaatteisiin. Tarkemmin tutustumme niihin artikkelin vastaavassa osassa.

Miksi tarvitset sitä

Termostaattien käyttäminen lämmitysjärjestelmissä on itse asiassa vain kaksi:

  1. Pidä mukava ilman lämpötila täysin automaattisessa tilassa ilman omistajan väliintuloa.
  2. Energiansäästö (sähkö ja lämpö).

Sääolosuhteiden heikkenemisen vuoksi (kadun lämpötila laskee, tuuli kasvaa), lämmönsiirto rakennuksen kirjekuorien läpi kasvaa; kun ilma jäähtyy huoneessa, termostaatti lisää lämmittimien lämpötehoa. Kun huone on liian kuuma, ei tarvita liiallista ilmanvaihtoa: itse termostaatti vähentää lämmönsiirtoa vaadittuun tasoon.

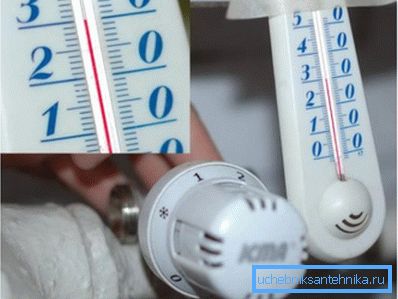

Termostaatti stabiloi huoneen lämpötilan.

Luokitus ja laite

Nyt alamme tutustua erilaisiin termostaattilaitteisiin.

Termostaattinen venttiili

Sitä käytetään pareittain eri tyyppisten lämpöpään kanssa vedenlämmitysjärjestelmissä. Venttiilin toiminta vähenee jäähdytysnesteen virtauksen rajoittamiseksi lämmittimen läpi.

Rakenteellisesti se muistuttaa voimakkaasti rikastinta, joka puolestaan ​​on ruuviventtiilin muutos:

  • Sauva käyttää venttiiliä - tasainen tai kartiomainen;
  • Venttiili lasketaan satulaan ja estää kokonaan tai osittain veden virtauksen siinä olevan reiän läpi.

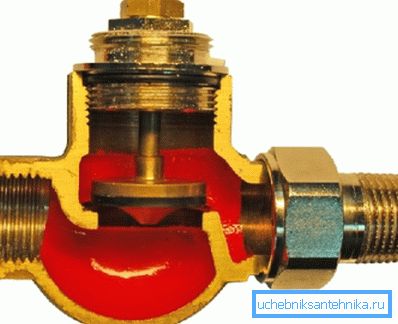

Laite on termostaattinen venttiili.

Ruuviventtiilin tapaan termostaattinen venttiili käsittää väliaineen liikkumisen sen rungon läpi vain yhteen suuntaan: jäähdytysnesteen täytyy virrata vain satulaan ja yksinomaan alhaalta. Jäähdytysnesteen liikesuunta näkyy aina nuolella rungossa.

Ohjausventtiilin tämän osan ja kaasun välinen ero on se, että sen sauvaa ei ohjaa peukalo, vaan ulkoinen ohjauslaite - termostaattinen pää.

Lohkojen lämpöpää

Tyypillinen osa modernin markkinoiden tarjoamista lämpöpääistä kuuluu tähän. Heidän arvokkuutensa on melko edullinen hinta alkaen noin 400 ruplaa. Termostaattiset paljejouset ovat haihtumattomia; sen toiminnallisuutta rajoittaa venttiilin läpikuultavuuden jatkuva säätö väliaineen asetetun lämpötilan ylläpitämiseksi ilman syklisiä vaihteluja.

Toimintaperiaate perustuu joidenkin nestemäisten ja kaasumaisten väliaineiden merkittävään lämpötilan laajenemiseen: paljeiden (aallotettu putki laitteen kotelossa) sisältö laajenee kuumennettaessa ja asettaa paineen venttiilin varren päälle.

Jäähdytettäessä ja vähentämällä paljeiden pituutta paluujousi tulee näkyviin. Lämpötila asetetaan normaalilla langalla, joka siirtää varren suhteessa palkeisiin.

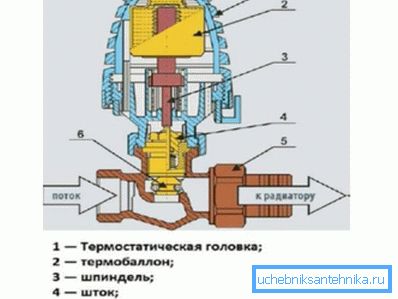

Laitteen palkin lämpöpää.

Huomautus: tämäntyyppiset päät voidaan varustaa ulkoisella lämpöanturilla kapillaariputkessa, jonka kautta lämpöanturissa laajeneva työväline siirtyy paljeonteloon.

Elektroninen lämpöpää

Elektroniset jäähdyttimen termostaatit ovat paljon monimutkaisempia:

  • Termopari vastaa ulkoisen lämpötilan tallentamisesta - lämpöanturista, joka koostuu kahdesta eri johdosta, jotka on kytketty sarjaan. Kun niiden väliset kosketukset lämmitetään eri lämpötiloihin, piirissä syntyy vakio heikko virta; Mitä suurempi lämpötilaero on, sitä suurempi sen arvo.

On utelias: huolimatta siitä, että sähköiset lämpöpäät on sijoitettu uusiksi korkean teknologian ratkaisuiksi, toimintaperiaatteensa taustalla oleva termoelektrinen vaikutus (Seebeck-vaikutus) löydettiin lähes kaksi vuosisataa sitten.

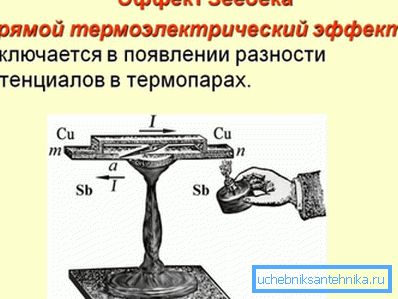

Lämpöparin toiminnan periaate avattiin lähes kaksisataa vuotta sitten.
  • Termostaattiventtiiliä ohjaa pienitehoinen servomoottori. Vaihteiston ansiosta sen kuluttama virta on rajoitettu 100 mA: iin, mikä mahdollistaa tavallisten pienikokoisten galvaanisten solujen (litteiden tai kynänvalojen paristojen) käytön paristoina.
  • Lämpöparin tietojenkäsittely suoritetaan mikrokontrollerilla. Se mahdollistaa päivittäisen ja (joskus) viikoittaisen lämpötilansyklin ohjelmoinnin: esimerkiksi yöllä, kun lämmön tarve on vähäinen, huoneen lämpötilaa voidaan pienentää 2-3 asteella.

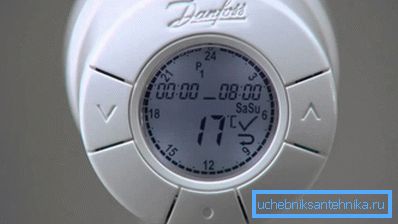

Ohjelmoitava elektroninen lämpöpää.

Miten vertailujen ja elektronisten lämpöpään hinnat ovat vertailukelpoisia? Tässä on ote Danfossin tuotteiden hinnastosta:

malli kuvaus Vähittäismyyntihinnat, ruplaa
RAW 5010 Lauhdutin, jossa on nestemäinen täyttö 698
RA 2945 Lauhdutinlaitteisto kaasulla täytetyllä anturilla 735
Elävä eko-RA Elektroninen ohjelmoitava laite 2350

Sähkölaitteiden termostaatit

Lämpöeristetty lattia, sähkökonvektori tai termostaatilla varustettu öljypatteri tarkoittavat työtä jatkuvalla teholla; lämmönkulutus rajoittuu laitteen ajoittaisiin sammuttamiseen. Termostaatin roolissa palvelee bimetallilevyä - kahden erilaisen metallin joustava kosketus eri lämpölaajenemiskertoimilla.

Kun saavutetaan tietty lämpötila, bimetallilevy muodostaa muodonmuutoksia, avaa kosketuksen ja keskeyttää lämmityselementtien virtalähteen. Jäähdytyksen jälkeen alkuperäinen kontaktilomake palautetaan, minkä jälkeen virransyöttö jatkuu. Säätämällä termostaatin lämpötilaa voidaan säätää bimetallilevyn ja päätteen välistä etäisyyttä.

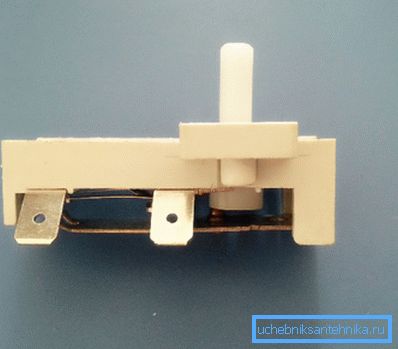

Säädettävä bimetaalinen termostaatti.

Suunnittelun yksinkertaisuus antaa laitteen äärimmäisen edullisen, mutta se asettaa myös rajoituksia termostaatin kautta kulkevalle maksimivirralle: kodinkoneille se on 16 ampeeria, joka 220 voltin jännitteellä vastaa noin 3,5 kW: n sähkötehoa.

Huomautus: lämpöparin voi olla joko sisäänrakennettu laitteeseen tai kauko-ohjaimeen. Siten sähkölattialämmitystä käytetään tavallisesti kaukolämpötila-anturilla, asetettu tasoitukseen tai viimeistelypinnoitteen alle.

asennus

Mitä sääntöjä tulisi noudattaa asennettaessa termostaatteja lämmitykseen omin käsin?

Laitteiden erilaisuudesta huolimatta opetus on yleinen:

  • Termostaattisen pään tai lämpötila-anturin on sijaittava säteilijän tai sen liitäntöjen yläpuolisen ilmavirran ulkopuolella. Yleensä tämä saavutetaan pään vaakasuoralla asennuksella; kaukosäädin voidaan sijoittaa mihin tahansa huoneeseen.

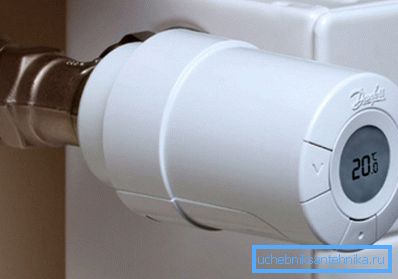

Lämpöpään horisontaalinen asennus estää sen kuumentamisen kuumalla ilmalla.
  • On suositeltavaa sijoittaa laite kirkkaan valaistun alueen ulkopuolelle.. Suora auringonvalo lämmittää kotelon ja itse lämpöanturin, mikä vaikuttaa kalibroinnin tarkkuuteen.
  • Termostaattiset venttiilit sekä kaikki kuristinlaitteet ottavat huomioon ohitustilan säteilijän liitäntöjen välillä. Kun lämmittimet on kytketty sarjaan, koko piiri katkeaa.

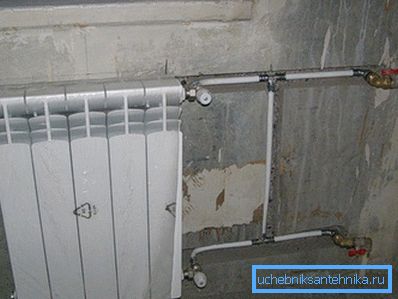

Kuva näyttää selvästi hyppääjän kuristetun laitteen edessä.

johtopäätös

Toivomme, että pienoiskuvaus nykyaikaisista markkinatarjouksista näyttää mielenkiintoiselta ja hyödylliseltä lukijalle. Muita materiaaleja, kuten tavallista, tarjoavat videon tässä artikkelissa. Onnea!
