Jäähdyttimen tehon laskeminen alueen, tilavuuden ja

18-01-2018
Lämmitys

Miten lasketaan lämmityspatterin teho huoneeseen, jossa on tunnettuja parametreja? Onko valmistajan aina ilmoittanut lämmittimen tehon todellisen mukaisesti? Voiko laitteiden tehokkuuteen vaikuttaa jokin tekijä? Selvitä se.

Akun optimaalinen valinta vähentää lämmityskustannuksia.

Lämmön kysyntä

Asuntojen patterien tehon laskeminen voidaan suorittaa:

  • Huoneissa, joissa on vakio katto- korkeus asuinrakennuksiin (2,5 - 2,7 m) - huoneen pinta-alalta, jota aiomme lämmittää;
  • Korkeampi katon korkeus - lämmitetyn tilavuuden mukaan.

Lisäksi: jotta saavutettaisiin mahdollisimman suuri tarkkuus, on otettava huomioon useita muita tekijöitä. Näitä ovat ikkunoiden lukumäärä, lasin rakenne, asunnon sijainti talossa (keskellä tai rakennuksen kehällä), seinien paksuus ja ilmastovyöhyke.

Alueen laskenta

Alueen yksinkertaisin laskentajärjestelmä näyttää tältä:

  1. Hankkeen 1 m2: n pinta-ala on 0,1 kilowattia.

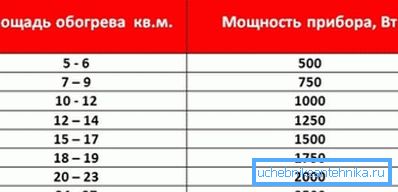

Lämmityslaitteiden valmistajien verkkosivuilla on laskin, jolla lasketaan lämmityspatterin teho, joka käyttää vain tällaista algoritmia.
  1. Kylmissä tai kuumissa ilmastovyöhykkeissä käytetään korjauskerrointa. Lämpöhäviöt sulkeutuvien rakenteiden kautta riippuvat lineaarisesti lämpötilan erosta kadun kanssa.

Tässä ovat talven kylmimmän kuukauden keskilämpötilan eri arvojen kerroinarvot:

Keskimääräinen tammikuun lämpötila, С tekijä
0 tai yli 0,8
-15 1.2
-30 1,6
-40 2

Joten 70 m2: n asunnossa Jakutskissa (tammikuun keskilämpötila on -38,6 ° C) tarvitaan 70 * 100 * 2 = 14000 wattia lämpöä.

Talvi Jakutskissa.

Järjestelmä on yksinkertainen, mutta jättää huomiotta useita lueteltuja lisäkertoimia. Ne otetaan huomioon algoritmissa lämpötehon laskemiseksi tilavuuden mukaan.

Laskenta tilavuuden mukaan

Miten lasketaan jäähdyttimen teho, jolla on tunnettu asunnon määrä?

  • 40 watin lämpöteho otetaan kuutiometriä tilavuutta kohti;
  • Katuja ympäröiville huoneille käytetään kerrointa 1,2, äärimmäisissä kerroksissa 1,3;
  • Kuhunkin ikkunaan lisätään 100 wattia;
  • Käytetään edellä olevassa taulukossa jo mainittua alueellista kerrointa.

Määrittele edellisen selvitystyön tiedot: 70 m2: n asunnossa on katon korkeus 3,2 metriä ja 4 ikkunaa; Se sijaitsee rakennuksen keskellä ensimmäisessä kerroksessa.

  1. Huoneiston tilavuus on 70 * 3,2 = 224 m3. Perus lämpöteho - 224 * 40 = 8960 wattia.
  2. Ensimmäisessä kerroksessa pakotetaan käyttämään kerrointa 1,3: 8960 * 1,3 = 11648 wattia.
  3. Windows lisää jo huomattavaa lämmön tarvetta: 11648+ (5 * 100) = 12148 wattia.
  4. Lopuksi tammikuun virkistävä 60 asteen pakkanen tekee myös omia muutoksia: 12148 * 2 = 24296. On helppo nähdä, että ero ensimmäiseen laskentamenetelmään on varsin vaikuttava.

Laskeminen tilavuuden ja lämmitysasteen mukaan

Aikaisempi järjestelmä on hyvä kaikille, paitsi yksi: se soveltuu vain rakennuksen ulkoseinien standardieristykseen, joka vastaa nykyistä SNiP: tä. Mitä jos se on huomattavasti parempi tai huonompi?

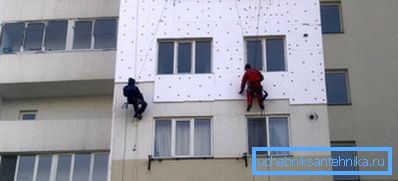

Asuinrakennuksiin toimitetaan yhä enemmän eristettyjä julkisivuja.

Tässä tapauksessa laskentakäsky pienennetään kaavan Q = V * Dt * k / 860 käyttöön.

Siinä:

  • V - huoneen kuutiotilavuus;
  • Dt on asunnon ja kadun lämpömittarin lukemien välinen ero;

Huomaa: kylmimmän viiden päivän viikon keskilämpötila on katulämpötila.

  • k - seuraava tekijä rakennuksen eristysasteen mukaan.
Eristeiden kuvaus K
Vaahto tai mineraalivilla, energiaa säästävät kaksoislasit ,6-+0,9
Tiili- tai kiviseinät 50 mm: n paksuisista, yhden kammion ikkunoista 1-1,9
Ohutseinäinen muuraus (tiilissä), yksi lasitus 2-2,9
Eristyksen puute (teollisuusrakennukset) 3-4

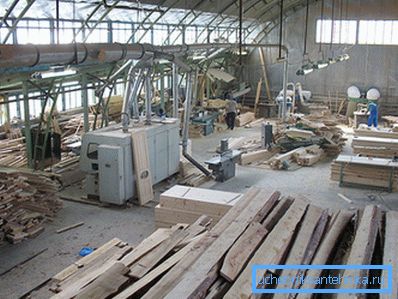

Teollisuusympäristöissä eristys on harvoin vakavasti otettu huomioon.

Tehdään jälleen kerran omat kädet laskeaksemme lämmön tarve asunnossamme Yakutskissa käyttämällä uutta johdantoa:

  • Tammikuun keskiarvo on -41,5 С;
  • Talo on eristetty ja varustettu kolminkertaisilla ikkunoilla (k = 0,8). Kaikki uudet kodit Jakutiassa vastaavat tätä kuvausta.

Aiemmin lasketun asunnon määrä on 224 m3. Dt huoneenlämpötilassa +22 ° C saa arvon 22 - (-41,5) = 63,5 C.

Kaavan mukaan Q = 224 * 63,5 * 0,8 / 860 = 13,2 kW.

Instrumentin teho

Miten lasketaan teräslämmittimen tai alumiiniosan akun teho?

  • Konvektorien, paneelijäähdyttimien ja muiden monimutkaisten integroitujen tuotteiden osalta voit luottaa vain valmistajan asiakirjoihin. Laitteiden ominaisuudet ovat aina läsnä ainakin virallisilla verkkosivuillaan.

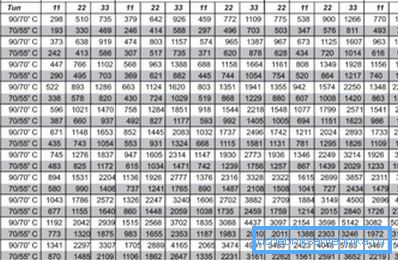

Taulukko teräslämmittimien Kermi-lämmityksen tehon laskemisesta riippuen niiden lineaarisista mitoista.
  • Poikkileikkauslaitteiden osalta voit keskittyä samojen tietojen lisäksi seuraaviin arvoihin:
Jäähdyttimen materiaali Lämmön virtaus, W / osa
Valurauta 160
Bimetal (teräs + alumiini) 180
alumiini 200

Teräsputkien teräslämmittimien tehon laskeminen (vaakarekisterit) voidaan suorittaa seuraavan algoritmin mukaisesti:

  1. Ensimmäisen osan (alempi putki) lämpöteho watteina on D * L * Dt * 36,5, jossa D on osan ulkohalkaisija, L on sen pituus, ja Dt on delta-lämpötila laitteen pinnan ja huoneen välisen ilman välillä.

Huomio: kaikki arvot syötetään SI-yksiköihin; erityisesti halkaisija muunnetaan metreiksi.

  1. Seuraavien osien lämpöteho lasketaan kertoimella 0,9, koska ne ovat lämpimässä ylöspäin suuntautuvassa ilmavirrassa.

Niinpä neliosaisella laitteella, jonka halkaisija on 108 mm ja pituus 4 metriä sisätiloissa ja +80 rekisterin pinnalla, lämmönsiirto on 0,108 * 4 * (80-20) * 36,5 + 0,108 * 4 * (80-20 ) * 36,5 * 0,9 * 3 = 946 + 2554 = 3500 (pyöristetty) wattia.

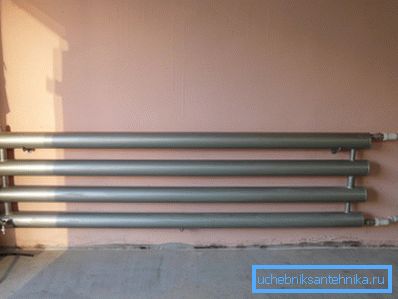

Kuvassa - neliosainen lämmitysrekisteri.

Se on utelias: samaa kokoa mitattaessa teräsrekisteri antaa paljon vähemmän lämpöä kuin alumiini- tai bimetallilämmittimellä. Ensinnäkin alhainen hinta on houkutteleva näissä laitteissa: edullisia VGP-putkia käytetään niiden valmistuksessa.

Rajoittavat tekijät

Joissakin tapauksissa lämmityslaitteiden todellinen teho on huomattavasti pienempi kuin tyyppikilpi.

Mikä voi vähentää tehokkuutta?

  • Lämpötilaeron vähentäminen ilman kanssa. Valmistajat ilmoittavat Dt = 70 ° C: n laitteiden ominaisuudet; jäähdytettäessä jäähdytysnestettä tai lämmittämällä ilmaa huoneessa, tehollinen teho laskee.
  • Virhe liitäntäohjelman valinnassa. Pienellä (enintään 10 osuudella) laitteen pituudella on edullista käyttää sivuliitäntää; enemmän osia - diagonaalinen tai alhaalta alas.
  • Konvektiorajoitus. Erilaiset näytöt, niitit ja kanavat voivat vähentää lämmönsiirtoa 15 - 30%.
Koristeelliset näytöt estävät lämpimän ilman luonnollisen konvektion.

johtopäätös

Toivomme, että edellä mainitut laskentakaavat auttavat lukijaa suunnittelemaan tehokkaan lämmityksen omalle asunnolleen. Lisää aihepiirikohtaisia ​​tietoja löytyy tämän artikkelin videosta. Onnea!
