Jäähdyttimen teho. toimintaperiaate. lämmönsiirtoon

Lämmityspatterin teho on juuri se parametri, joka määrittää, kuinka tehokkaasti laite lämmittää ympäröivän ilman. Lämmitysjärjestelmän jälleenrakentamisen suunnittelussa meidän on hallittava tällaisten tuotteiden suorituskyvyn laskentamenetelmä, koska ei ylimääräistä eikä tehon puutetta voida hyväksyä.

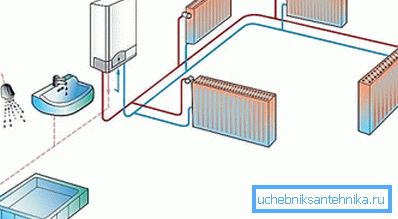

Jos haluat tarjota talolle lämpöä, sinun on valittava lämmittimet, joilla on optimaalinen lämmöntuotto.

Akun lämmön hajaantuminen

Jäähdyttimen toiminnan periaate

Ennen toimintaparametrien laskemista meidän on ymmärrettävä, miten lämmityspatteri toimii, ja mitä arvoa meidän on laskettava sen tehokkuuden arvioimiseksi.

Jäähdytin (olipa kyseessä vesi vai sähkööljyn jäähdytysneste) toimii melko yksinkertaisen periaatteen mukaisesti:

  • Laitteen sisällä on säiliöitä, joissa lämmitetty jäähdytysaine kiertää.. Kuuma aine nousee, jäähtyy alas, koska neste liikkuu jatkuvasti.

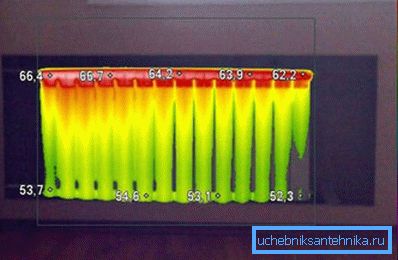

Jäähdytysnesteen jakelu laitteen sisällä

Kiinnitä huomiota! Sähkölaitteissa lämmitys tapahtuu itse jäähdyttimessä, kattilan tai uunin vesilaitteissa, mutta tässä tapauksessa erot ovat merkityksettömiä.

  • Liikkumisen aikana jäähdytysneste on kosketuksissa säiliöiden seinämien kanssa ja antaa niille osan lämmöstä. Tällöin mitä kauemmin kosketusaika ja sitä suurempi lämpötilaero, sitä lämpimämpää on nestettä.
  • Sisältä lämmitettyinä seinät puolestaan ​​siirtävät lämpöenergiaa ympäristöön, lämmittää ilmaa.
  • Lämmönsiirron tehokkuuden lisäämiseksi lämpöpatterit valmistetaan evien muodossa., ilman kanssa kosketuksiin joutuvan pinta-alan lisääminen. Joskus pinnalle kiinnitetään lisää metallilevyjä, jotka myös nopeuttavat lämmönsiirtoa.

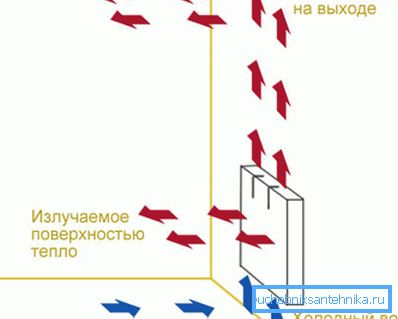

Lämmön virtauksen konvektio huoneessa

Kiinnitä huomiota! Lämmönvaihtorivien läsnäolo stimuloi konvektiota - kuuman ilman liikkumista levyjen välillä. Siten yhdistetään kaksi lämmitysperiaatetta: jäähdytin ja konvektori.

Teholähteet - teräs, valurauta, alumiini, bimetallit jne. - määräytyy sen mukaan, kuinka paljon lämpöä ne voivat antaa ympäristölle aikayksikköä kohti. Parametreja käytetään parhaillaan passeissa akkujen lämmittämiseen.

Optimaalisen lämmönsiirtolaitteen valinta on erittäin tärkeää:

  • Keskitetyn lämmityksen järjestelmissä ylimääräinen lämmönsiirto johtaa huoneen ylikuumenemiseen. Tämän seurauksena meidän on vastattava joko ylimääräisestä tuuletuksesta tai lämpöventtiilien asennuksesta - itse mikroklimaatio huononee vakavasti.
  • Jos asennettujen laitteiden suorituskyky ei riitä, heidän on pakko työskennellä niiden ominaisuuksien rajoissa. Toisaalta tämä pienentää merkittävästi tuotteen käyttöikää, ja toisaalta se johtaa jaksoittaiseen "alituotantoon", kun huoneen lämpötila laskee huomattavasti kuumavesikattilan kaikista ponnisteluista huolimatta.
Kun huoneessa ei ole virtaa, se jää kylmäksi, vaikka järjestelmä on sen rajoissa
  • Lisäksi raskaan kuormituksen vuoksi laite saattaa vaurioitua. Tämä pätee erityisesti sähköisiin malleihin, koska öljyn jäähdyttimen teho on valittava noin 20-25%: n marginaalilla.

Lämmönsiirtoon vaikuttavat tekijät

Jos analysoimme valmistajilta ja asiantuntijoilta saatuja tietoja, voimme nähdä, että esimerkiksi alumiinisäteilijöiden teho lämmitykseen on huomattavasti korkeampi kuin vanhan tyyppisten valurautamallien teho.

Tämä johtuu suunnittelun ja materiaalin eroista:

  • Ensinnäkin, mitä suurempi on akun sisäinen tilavuus, sitä enemmän jäähdytysainetta tulee siihen, ja mitä enemmän energiaa se antaa. Siksi on aivan loogista, että suuri laite lämmittää tehokkaammin kuin kompakti (muutkin tietysti vastaavat). Hinta eroaa myös, eikä vain akun valmistuksessa käytetyn materiaalin kustannusten eron vuoksi.
Alumiinin jäähdyttimen sisäpinta
  • Toiseksi suorituskyky riippuu tulevan jäähdytysaineen lämpötilasta: kuumempi vesi, sitä enemmän lämpöä se voi purkaa.
  • Kolmanneksi, mitä paremmin materiaali lämmittää, sitä korkeampi lämmönsiirto on. Tämän indikaattorin kannalta vähiten tehokkaita tuotteita ovat valurauta, kupari, alumiini ja bimetallimallit kilpailevat johtavista asemista.

Kiinnitä huomiota! Alumiinisäteilijän yhden osan teho on keskimäärin suurempi kuin bimetallirakenteiden (alumiini + teräs tai alumiini + kupari) rakenteiden teho. Käytännössä tuotantotekniikan vivahteet ovat kuitenkin tärkeitä, joten tämä riippuvuus ei ole kirjaimellinen.

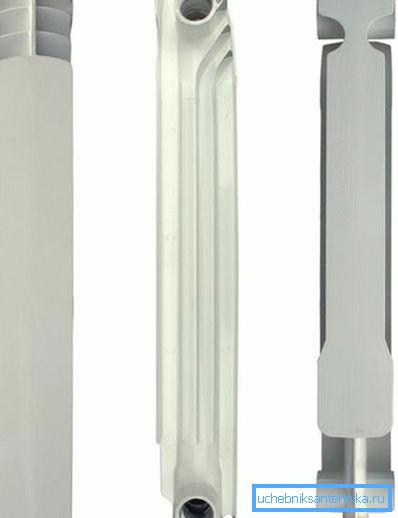

Kuva erillisestä osasta

Vertailun vuoksi alla on taulukko eri tyyppisistä tehonsäteilijöistä. Yksityiskohtaisempia tietoja joidenkin lämmitysakkujen mallien lämpötehokkuudesta löydät artikkelissa olevista kaavioista.

Jäähdyttimen tyyppi Yhden osan lämpöteho, W Lämmönsiirtimen tilavuus yhdessä osassa, l
Alumiini, keskipiste 500 mm 183 0,27
Alumiini, keskipiste 350 mm 139 0,19
Bimetalli, keskipiste 500 mm 204 0,2
Bimetalli, keskipiste 350 mm 136 0,18
Valurauta, väli 500 mm 160 1,45
Valurauta, keskipiste 300 mm 110 1.1

On huomattava, että teräslämmittimien, joilla on paneelirakenne, teho on osoitettu koko tuotteen perusteella, kun taas poikkileikkausrakenteissa käsky sisältää usein kahta arvoa: osan lämpötehoa ja samaa parametria koko jäähdyttimelle.

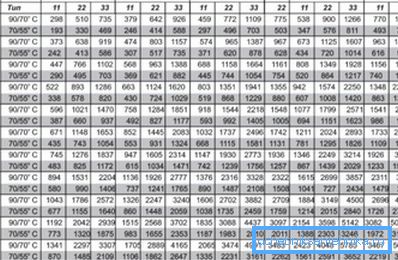

Teräslämmittimien teho: luvut ovat Kermi 11-, 22- ja 33-tyyppisiä tuotteita.

Virrankulutuksen laskeminen

Laskentamenetelmät

Paristojen valinnassa on ensin laskettava, kuinka paljon lämpöä huone kuluttaa.

Tämä voidaan tehdä useilla tavoilla, joten tässä kuvataan tehokkaimmat:

  • Ensin täytyy laskea huoneen tilavuus, kertomalla sen pinta-ala korkeudella.
  • Sitten määrittelemme lämmön perustarpeet kertomalla tilavuuden vakiokertoimella 41 wattia.

Kiinnitä huomiota! Tämä arvo koskee Venäjän federaation eurooppalaista osaa. Etelä- ja pohjoisilla alueilla on omat standardinsa, koska ilmasto on merkittävästi erilainen.

  • Tuloksena oleva arvo on säädettävä lämpöhäviön kompensoimiseksi. Voit tehdä tämän lisäämällä 100 wattia yhteen ikkunaan ja noin 200 wattia etuoveen.
  • Lämpöhäviöiden kompensoinnissa on toinen lähestymistapa: esimerkiksi yhden ikkunan ja yhden ulkoseinän avulla nostamme lämmönkulutusta 20%, kaksi ikkunaa ja kaksi ulkoseinää - 30%, kun käytät pattereiden näyttöjä - vielä 25%.

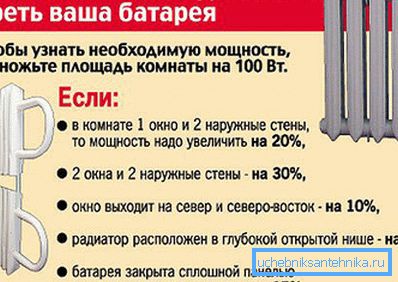

Lämpöhäviön korjaukset

Tuloksena olevaa kuviota käytetään lisäksi laskemaan tarvittava määrä lämmittimiä. Tätä varten jaamme sen lämmityspatterin yhden osan teholla ja pyöristetään tulos kokonaislukuun.

Lukujen lukumäärä lasketaan yksinkertaisella esimerkillä

Joten yritetään selvittää, miten käytännössä voit tehdä laskennan itse.

Perustiedot ovat seuraavat:

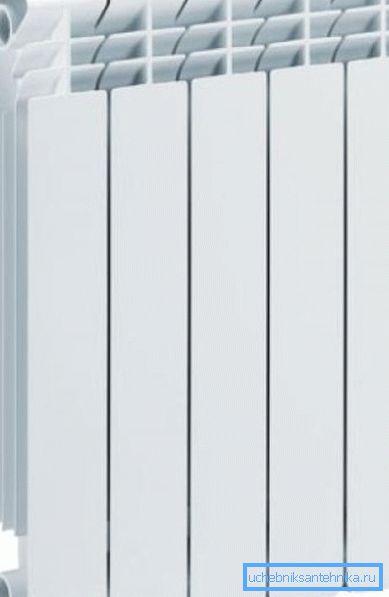

Alumiinituote, jonka keskipiste on 500 mm
  • Huoneen pinta-ala on 16 m2.
  • Kattokorkeus - 3,5 m.
  • Yksi ikkuna, yksi ulkoseinä.
  • Poikkileikkausakkuja on suunniteltu asennettavaksi 500 mm: n etäisyydellä (alumiinisäiliön teho on 139 W).
  • Näyttöjä ei asenneta.

Laskentamenetelmä on seuraava:

  • Määritä tilavuus: 16 x 3,5 = 56m3.
  • Laske lämmön tarve: 56 x 41 = 2296 wattia.
  • Esitämme muutoksen ikkunoiden ja ulkoseinien läsnäoloon: 2296 + 2296х0,2 = 2755,2 wattia.
  • Laskemme osien lukumäärän: 2755.2 / 139 = 19.8.

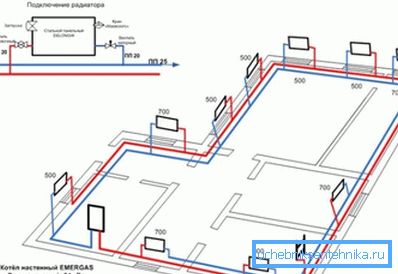

Mitä suurempi huone, sitä enemmän lämmityspisteitä tulisi olla

Näin ollen meidän on asennettava vähintään 20 osaa alumiinisäteilijästä. Ihannetapauksessa sinun on ostettava kaksi paneelia, joissa on 10 kylkiluuta, asettamalla ne vastakkaisiin seiniin tasaisemman lämmityksen lisäämiseksi - sitten lämmitysjärjestelmän teho riittää ylläpitämään optimaalista mikroklimaalia tässä huoneessa.

johtopäätös

Kun tiedät huoneen alueen ja lasketaan jäähdyttimen kapasiteetti 1 m2: n kohdalla, voimme noutaa lämmityslaitteet, jotka ovat välttämättömiä asunnon mukaisen lämpötilan varmistamiseksi. Tietenkin voit aina asentaa akkuja suorituskyvyllä, säätää työnsä manuaalisesti tai automaattisesti, mutta silti täällä et voi tehdä laskelmia. Saat lisätietoja akkujen lämmönsiirron määrittämismenetelmästä katsomalla videon tässä artikkelissa.
