Jäähdyttimen sitominen - kaaviot ja telakointi

Yleensä lämmittimen sitominen yhdistää uuden pelaajan peliin. Jäähdytin sopii putkiin, se on varustettu uusilla pistokkeilla ja säätö- nostureilla - kaikki tämä on jo pelissä.

Mutta äänieristetty yksinkertaisuus toimii vain, kun kaikki tehdään oikein, jäähdytysnesteet kulkevat jäähdyttimen oikeaan suuntaan, lämpöpatterit itse on varustettu varusteilla, jotka ymmärtävät täysin yhteensopivuusongelmat, liitännät suljetaan tietämyksellä.

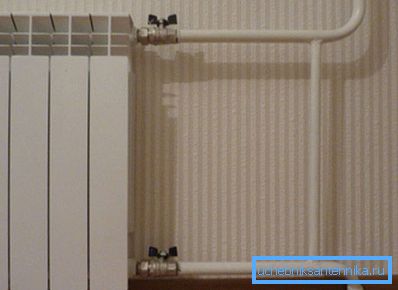

Osaava sisääntulosuunnittelu.

Yksinkertainen prosessi, mutta tietoa tarvitaan

Prosessin oikeellisuuden ymmärtämiseksi jaamme se osiin.

Koko ohje on seuraava:

  • Käytettävissä olevat kaaviot lämmittimien kytkemiseksi lämmitykseen ovat valittavissa;
  • Erilaisten paristojen ja varusteiden yhteensopivuus - tarkistus;
  • Kiinnityspatterit putkella - telakoituna.

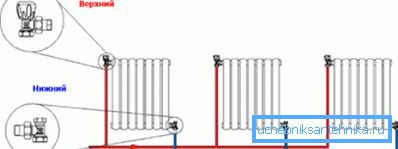

Järjestelmän tuntemus - ongelma on ratkaistu sukupuoli!

Lisätietoja! Säteilijän tilojen sijoittamista koskevat yleiset säännöt otetaan huomioon erikseen, koska niiden laiminlyönti voi vähentää huomattavasti akun tehokkuutta.

Yleiset käsitteet

Yksinkertaisten paristojen sijoittamista koskevien sääntöjen rikkominen voi kieltää kaikki seuraavat kiinnitysvaiheet, mikä vähentää yhden linkin tehokkuutta 25 prosenttiin.

joten:

  • Etäisyys ikkunalaudasta ei saa olla alle 10 cm;
  • Etäisyys lattiasta jäähdyttimen alareunaan ei saa olla pienempi kuin 12 cm;
  • Jäähdytin ei ole sijoitettu seinän lähelle.

Tietosi! Asennussarja, jossa on pistokkeet, sisältää pidikkeitä poikkiparistoille ja paneeleille, kiinnittimet sisältyvät patteriin. Ne suunniteltiin alun perin vaadittuun ajanjaksoon.

Mutta miehen halu säästää rahaa ja tehdä kaikkensa omalla tavallaan tekee hänestä sen. Toinen temppu, joka muistuttaa sinua aukon tarpeesta - akustisen seinän alle on liimattu kalvonheijastimella varustettu lämmitin, ja sen ja jäähdyttimen välille tarvitaan aukko.

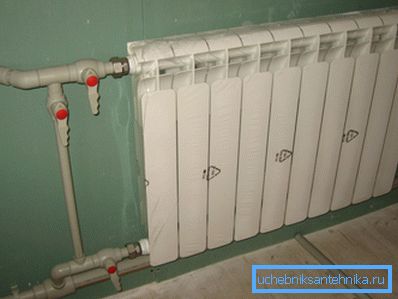

Ei kaukana, ei lähellä, ei korkealla, ei matalalla.
  • Ole varovainen akkukoteloiden kanssa. Halu piilottaa lämmitin voi johtaa tehokkuuden menetykseen ja lämmönsiirtoon. Esteettisten ystävien kannalta kysymyksen hinta voi olla 10%: n häviö lämmönsiirrosta puoliksi avoimissa niissä ja 20% suljetuissa niissä.

Käsittelemme järjestelmiä

On tärkeää, että jäähdytin syötetään järjestelmään oikein. Mökissä pienissä kerrostaloissa voi olla kaksi lämmitysohjelmaa. Asuinrakennuksissa on yleensä yksi vaihtoehto.

Tässä ne ovat:

  1. Yhden putken suunnittelu;
  2. Kaksiputkinen järjestelmä.

Yhden putkijärjestelmän avulla kattilan vesi kulkee koko syklin läpi kattilasta akkujen läpi kattilaan yhden putken läpi.

On vaikea sanoa, mikä on tämän järjestelmän kehitysinsinöörien idea, mutta sillä on monia haittoja:

  • Paineen alainen veden tai lämmönsiirrin syötetään ylempään pisteeseen ja itsestään tyhjennys laskee. Ilman lämpötila ylemmissä huoneissa tai kerroksissa on korkeampi kuin alemmissa;
  • Käytännöllisesti katsoen mitään prosessisäätöä. Yksinkertaisten laitteiden avulla voit säätää jäähdytysnesteen laskennallisen arvon, mutta alempiin kerroksiin ei ole syytä;
  • Sekä paikallisen että koko nousevan henkilön hätätyö aiheuttaa paljon ongelmia. On tarpeen irrottaa nousuputki tai talo.

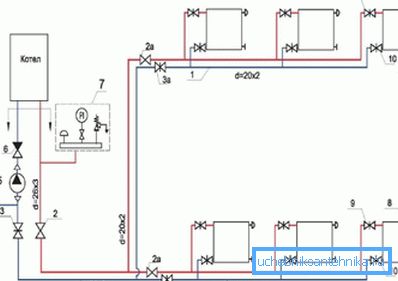

Kuva optimaalinen johdotus.

Tietosi! Sanomalla, että prosessia ei ole säännelty, olemme hieman siirtyneet pois totuudesta, nyt on olemassa monimutkaisia ​​järjestelmiä, joiden avulla voimme säännellä tätä prosessia. Mutta ne ovat hyvin kalliita ja ne on suunniteltu vain koteihin, joissa on itsenäinen kattilat.

Kaksiputkinen rakenne on sekä yksinkertaisempi että luotettavampi. Jäähdytysneste syötetään yhden putken läpi, jäähdytetty vesi kulkee toisen läpi.

Yhteysasetuksia on kaksi:

  • Ensimmäinen - putket, jotka johtavat ja ottavat pois, asettuvat toisaalta;
  • Toinen johtava putki tulee yhteen suuntaan ja ulostulo menee toiselle puolelle. Tämä järjestelmä soveltuu pitkien ja matalien paristojen, yleensä lattiatyyppien, laadukkaaseen lämmönjakeluun.

Varoitus! Riippumatta siitä, minkä tyyppisiä liitäntöjä käytetään, lämmintä vettä sisältävän putken pitäisi olla päällä, ja kylmällä vedellä varustettu putki, jota kutsutaan myös "paluuksi", on pohjassa. Lähteistä löydät mahdollisuuden tuoda kuumaa vettä alhaalta tai vaihtoehtoisesti.

Se oli hyväksyttävää noin 40 vuotta sitten, kun polypropyleenilämmityspatteriputki oli tieteellisen ulottuvuuden luokasta, ja putket olivat vain metallisia, mutta sitten he tulivat myös ulos tilanteesta. Puhumme heti - kuuman veden alempi eyeliner pettää sinut.

Jäähdyttimet ovat valmiita

Jäähdyttimien kokoelma ei ole ongelma, kaikki tehdään käsin standardien mukaisesti:

  • Määritämme kytkentäjärjestelmän (kuuma syöttö ylhäältä, muista), anna alempi osa paluuputken alle;
  • Ylemmässä sisääntulossa, vastapäätä jäähdytysnesteen tuloaukkoa, tulppa asetetaan Mayevskyn venttiiliin ilman laskemiseksi;
  • Alemmalla ulostulolla, vastapäätä paluuvirtaa, asennamme sokea jäähdyttimen tulpan.

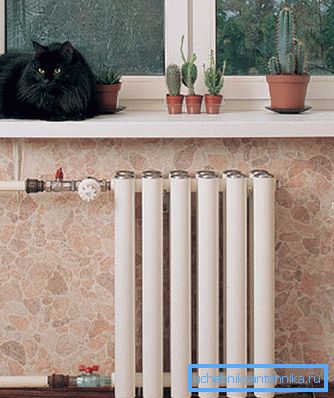

Sisäänkäynnin ja poistumisen kohdalla asennetaan nosturit.

Vihje! Kaikki kierteiset liitokset, joihin ei ole kiinnitetty kumitiivisteitä, on suljettu hinaus- ja erikoispastalla tai erityisellä FUM-teipillä, joka muistuttaa sähköteippiä.

Muutama sana yhteensopivuudesta

materiaali ominaisuudet
Valurauta Ottaa kaiken, mikä sopii hänelle langalle
teräs Tuntuu hyvältä messinki, ruostumaton teräs, kupari.
alumiini Huono sietää kuparia, messinkiä. Galvanointi pitää välttämättömänä

Telakointi - lopullinen prosessi

Nykyään sitomiseen voi osallistua kolmenlaisia ​​putkia:

  • Valuraudan lämpöpatterit, joissa on metalliputket. Ollakseni rehellinen, metalli + valurauta on eilen vaihtelu. Valitsimme valurautaparistoja niiden luotettavuuden, pitkittyneen lämpötilan säilymisen vuoksi, mutta käytämme niitä, mutta putket voidaan vaihtaa polypropeeniksi;
  • Lämmityspatterien sitominen metalli-muoviputkilla. Riittävä vaihtoehto. Siinä on metallinen vaippa, jonka avulla voit mennä mihin tahansa vaikeasti saavutettavissa oleviin paikkoihin muuttamatta liitäntäjärjestelmää. Toistaa täydellisesti minkä tahansa seinän kaarevuuden.
  • Kaikkein mielenkiintoisin on lämmityspatterien putkijärjestelmä polypropeenilla. Kaikilla metalli-muoviputkien kaltaisilla eduilla polypropeeniyhdisteet ovat paljon luotettavampia. Tällöin juottamista käytetään erityisten juottimien avulla tällaisiin putkiin.

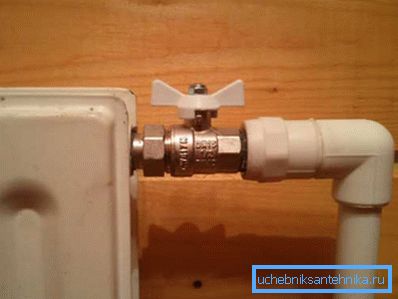

Polypropeeni - putki ja juotos - monoliitti.

Vihje! Polypropeenirakenteet asetetaan hitaammin kuin metalli-muovia, mutta saat takuun putkelle, liitännöille, juottamiselle. Metalli-muovin tapauksessa lämpötilaerot antavat metallille ja muoville erilaisia ​​laajennuksia, jotka voivat johtaa vuotoihin ja parhaimmillaan.

Lopuksi

Säteilijän sitomista koskevat säännöt ovat yksinkertaisia: tärkeintä on tietää, mihin yhteys tehdään, ja tässä artikkelissa oleva video kertoo, mitä tarvikkeita tarvitset ja mitä näppäintä.
