Jäähdyttimen profiili: sovellukset ja asennustavat

Mitä alumiinisäteilijäprofiilia voidaan käyttää? Millaisia ​​se on myynnissä? Miten järjestää lämmöntuotto lämmityslaitteesta tai mikropiiristä sen avulla? Yritetään vastata näihin kysymyksiin.

Sankarimme on alumiiniprofiili jäähdytyselementin järjestämiseen.

Mikä se on

Alumiiniprofiili - jäähdytin on levy tai kanava, jossa on ylimääräisiä eviä jäähdytyselementin kasvattamiseksi. Se on alumiinia, jota käytetään massiivisesti säteilijöiden materiaalina korkean lämmönjohtavuuden (neljä kertaa enemmän kuin teräs tai valurauta) ja metallin suhteellisen alhaisen hinnan ansiosta, koska sen tuotanto on alumiinia.

Kuinka paljon metallin lämmönjohtavuus vaikuttaa jäähdytyselementin tehokkuuteen? Anna esimerkki lämmitysalasta: samanlaisissa koossa kupari-alumiini-konvektorin lämpöteho on noin kaksi kertaa suurempi kuin pyöreän valuraudan jäähdyttimen. Ero johtuu tasaisemmasta uunien lämmityksestä ensimmäisessä lämmittimessä.

Sovellusalueet

Missä profiili on - jäähdytintä käytetään massiivisesti? Offhandia voidaan kutsua kahdeksi alueeksi.

LED-nauha

Ne sijaitsevat taloudellisena ja kylmänä valonlähteenä. Tämä lausunto on pääosin totta: LEDit ovat paljon edullisempia kuin hehkulamput, halogeeni- ja jopa kompaktit loisteputket. Ei kuitenkaan pidä ajatella, että kulutettu sähköteho muuttuu täysin valoksi: LEDin tehokkuus on kaukana 100%.

Valonlähde tehokkuus
Hehkulamppu 2%
Kompakti fluoresoiva lamppu 7,5%
Loisteputki, jossa on elektroninen liitäntälaite 12.5
valoa lähettävä diodi 45-50

Huomaa: olemme antaneet tehokkuuden arvon suhteellisen uudelle linjalle 5630 LEDiä varten: vanhemmille ja yleisemmille 5050 ja 3528 energian kulutuksen ja päästetyn energian suhde on paljon huonompi.

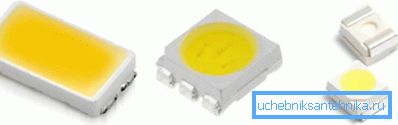

Eri sukupolvien LEDit erottuvat helposti kiteen muodon ja koon mukaan.

Itse LEDien lisäksi nauhalla on virtaa rajoittavia vastuksia, jotka lisäksi heikentävät tehoa tehokkaasti. Jos loput käytetystä sähköstä katoaa, ei ole vaikea arvata: se muunnetaan täysin lämpöksi.

Nykyaikaisen nauhan teho on 18–24 wattia metriä kohden. Tämä on vähän absoluuttisesti; Pienen lämmönvaihtoalueen vuoksi 9-12 watin vapautuminen lämmön muodossa aiheuttaa sen, että nauha lämpenee melko vakaviin lämpötiloihin.

Samalla LED-nauhan lämmityksellä on rajoittava tekijä. LED-valojen käyttölämpötila on valmistajan ehdottomasti rajoitettu.

Moderneille LEDeille ilmoitettu 30 - 50 tuhatta tuntia resursseja on merkityksellisiä vain seuraavissa lämpötiloissa:

  • 3528 LED: n linjalle - jopa 65 ° C;
  • 5050 - 65 ° C;
  • 5630 - jopa 80 ° C;
  • 5730-05 - jopa 80 ° C;
  • 5730-1 - jopa 80 ° C.

Lämpötilan ylittäminen johtaa puolijohdekomponenttien nopeutettuun hajoamiseen; Mitä korkeampi lämpötila, sitä alhaisempi todellinen käyttöikä.

Alumiinisäteilijä suorittaa teipin passiivisen jäähdytyselementin tehtävän: se lisää huomattavasti lämmönsiirtoaluetta, mikä vähentää LEDien lämmitystä.

Nauhan kiinnittäminen profiiliin lisää käyttöikää.

Viite: valmistajat suosittelevat voimakkaasti, että kaikki nauhat, joiden kapasiteetti on 14 wattia / metri, asennetaan alumiinipatteriin.

Mitkä ovat LED-nauhojen patterit?

Myynnissä voit löytää seuraavat tyypit:

  1. kulmikas. Yleensä evät ovat merkityksettömiä; profiiliosa on L-muotoinen. Jäähdytin on usein varustettu diffuusorilla, joka on suunniteltu estämään silmien väsymystä kirkkaan valon pisteen lähteillä;
  2. Sisäänrakennettu. Osa - U-muotoinen; asennetaan huonekalujen uriin, kipsilevyihin, erilaisiin markkinarakkoihin. Ja täällä usein diffuusorit sisältyvät tehtaan pakettiin;

Kiinnitä huomiota: diffuusori vähentää valovirtaa 25-40%. Laskettaessa huoneen valaistusta älä unohda muuttaa.

  1. Rahtikirja profiili on suunniteltu kattamaan kattoon ja seinään.
LED-nauhojen useita profiilimuutoksia.

Lämpöpatterin hinta kohtalaisen (jopa 20 watin) LED-nauhoille vaihtelee 70 - 200 ruplaa per lineaarinen metri.

mikrosiruja

Koska monikerroksisten sirujen valmistusprosessi pienenee, niiden syöttöjännite pienenee jatkuvasti, kun niiden kuluttama virta kasvaa tasaisesti. Valitettavasti suurten piirien lämpöhäviö kasvaa. Tämä suuntaus nähdään kaikkein selkeimmin esimerkiksi keskusprosessointiyksiköiden ja GPU: n (videokorttisirujen) esimerkissä.

Annamme muutamia numeroita:

  • Tyypillinen Pentium 3 -prosessorin lämpöpaketti, jonka taajuus on 600 MHz, oli 43 wattia;
  • Nykyaikaiselle huippuprosessorille Core i7-4790K - tyypillinen lämmöntuotto on jo 88 wattia, huippu - 130;
Jäähdyttimen jäähdytysjärjestelmä nykyaikaisessa prosessorissa.
  • NVidia GeForce 256 -videokortilla ilmoitettiin 15 vuotta sitten, että sen lämpöteho oli 24 wattia;
  • Moderni alkuun - Ge Force GTX 980 Ti - säteilee 250 wattia lämpöä.

Kuitenkin myös lämmöntuotannon ongelma nousee täällä.

Jäähdytykseen käytetään alumiiniprofiilia eri muotoisia, eri alueita ja muotoisia jäähdyttimiä varten:

  • Keskusyksikön;
  • Graafiset prosessorit;
  • Pohjois- ja Etelä-silta-mikropiirit (nykyaikaisissa emolevyissä ne muutettiin yhdeksi piirisarjan piirisarjalle);
  • Tärkeimmät transistoreiden tehostabilisaattorit;

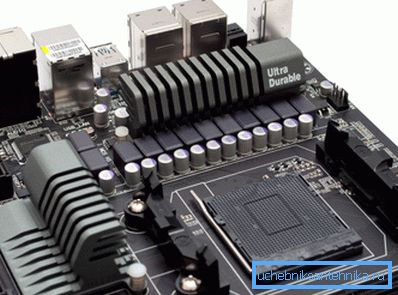

Moderni emolevy, jossa on piirisarja ja transistorin jäähdytyspatterit.
  • Erilaisia ​​ohjausketjun reitittimiä, kytkimiä jne.

asennus

Lämpöpatterien muotoilusta huolimatta niitä on helppo asentaa itse.

LED-nauhojen jäähdyttimet on useimmiten asennettu tavanomaiselle yleiskäyttöiselle liima- tai silikonitiivisteelle sekä itsekierteittäville ruuveille. Itse nauhassa käytetään valmistajan kiinnittämiseen käyttämää liimakerrosta.

Keskus- ja graafisten prosessoreiden jäähdyttimet käyttävät jousikuormitettuja kiinnikkeitä ja ruuvimekanismeja luotettavan kiinnityksen varmistamiseksi. Useimmissa tapauksissa tuuletin asennetaan jäähdyttimeen.

Lopuksi kuumaa liimaa käytetään usein jäähdyttimen profiilin asentamiseen tehomuuntimien transistoreihin, jos levyssä ei ole reikiä jousikiinnitystä varten. Sen käyttöohje on melko vakio: liima levitetään transistorien pinnalle, minkä jälkeen jäähdytin painaa niitä vastaan ​​kohtuullisella vaivalla 2-3 tuntia.

Kuvassa - kotitalouslämpö Alsil-5.

johtopäätös

Toivomme, että lyhyt esittelykatsaus tuntuu lukijalle informatiiviselta. Kuten aina, hän voi saada lisätietoja tämän artikkelin videosta. Onnea!
