Jäähdyttimen osa: tärkeimmät rakenteiden tyypit ja niiden

27-07-2018
Lämmitys

Kuka tahansa on samaa mieltä siitä, että talon mukavuus on ensisijaisesti riippuvainen optimaalisen lämpötilan säilyttämisestä huoneissa, erityisesti kylmänä vuodenaikana. Siksi tänään kerrotaan, kuinka valitset oikeat lämpöpatterit - kuinka monta kappaletta neliömetriä tarvitaan, ja pohtia, miten itsenäisesti suorittaa kaikki tarvittavat laskelmat, jotta saat mahdollisimman tarkan ja realistisen tuloksen.

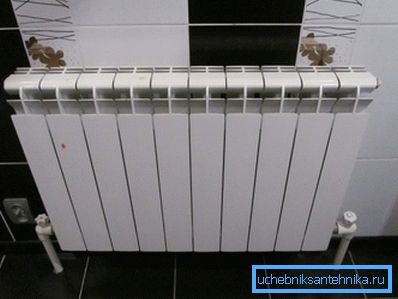

Kuvassa: 10-osainen jäähdytin on hyvin yleinen vaihtoehto keskikokoisille huoneille, joissa on normaali eristys.

Rakenteiden päätyypit ja niiden ominaisuudet

Jos haluat saada vastauksen kysymykseen siitä, kuinka monta jäähdyttimen osaa tarvitset 1 m2: n kohdalla, sinun on ensin tiedettävä, millaisia ​​paristoja käytetään sisätiloissa, koska tuotteiden ominaisuudet vaihtelevat melko paljon. Siksi kerrotaan suosituimpien vaihtoehtojen piirteistä: pohjana on 500 mm: n etäisyydellä varustetut poikkileikkausrakenteet:

Valurauta Nämä mallit ovat kaikkien tuntemia, niitä on käytetty yli vuosisadan ajan ja ne ovat edelleen hyvin yleisiä, ja ne ovat vaativia kestävyyden, heikkolaatuisen jäähdytysnesteen ja korroosionkestävyyden takia, ja tämän vaihtoehdon hinta on alhainen. Tehokkuuden osalta yksi osa antaa noin 100 wattia, korkeammat arvot on esitetty asiakirjoissa, mutta todelliset arvot ovat pienemmät
teräs Tähän tuoteryhmään on tunnusomaista alhaiset kustannukset, hyvä lämmön hajaantuminen ja pieni paino, ja miinuksista tulisi jakaa epävakaus hydraulisia iskuja varten (siksi niitä käytetään paremmin yksittäisissä lämmitysjärjestelmissä) ja korroosion lisääntymistä järjestelmässä, kun jäähdytysnestettä ei ole. Lämmönsiirron osalta se vaihtelee välillä 120 - 140 wattia tuotteen kokoonpanosta riippuen
alumiini Erittäin suosittu ratkaisu, jolla on useita epäilemättömiä etuja: pieni paino, joka helpottaa asennusta kädet, korkea lämmönsiirto (yksi osa antaa noin 200 wattia) ja alhaiset kustannukset. Puutteista on mahdollista huomata, että hydrauliset vaikutukset ovat vähäisiä ja jäähdytysnesteen laatuun kohdistuvat vaatimukset, koska erilaiset epäpuhtaudet aiheuttavat järjestelmässä korroosioprosesseja.
bimetallic Ensinnäkin kerrotaan, mitä bimetaali on, tämä on rakenne, joka edustaa alumiiniosia, joiden sisällä on teräsydin. Tämän laitteen ansiosta tuotteiden luotettavuus kasvaa monta kertaa, ja lämmönsiirto on erittäin korkea, joten yksi osa antaa keskimäärin 150 - 180 wattia. Suurin haitta on tuotteiden korkea hinta.

Kiinnitä huomiota! Jotta lämpöpattereesi saadaan mahdollisimman paljon lämpöä, järjestelmä on huuhdeltava vähintään kerran vuodessa. Tosiasia on, että jopa 1 millimetri patterien sisällä olevia talletuksia vähentää niiden tehokkuutta 15%, ja tämä ei ainoastaan ​​heikennä lämmityksen laatua, vaan myös lisää energiakustannuksia.

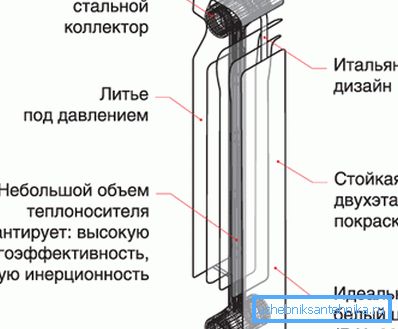

Korkealaatuinen bimetallilämpöpumppu palvelee sinua vähintään rauta-analogina, minkä vuoksi on tärkeää valita vahvimmat tuotteet eikä säästää niitä

Perusratkaisuvaihtoehdot

Nyt selvittäkäämme, kuinka valitset lämmityspatterin osien lukumäärän tietylle huoneelle, on monia tekniikoita, harkitsemme vain niitä, jotka ovat helpoimpia toteuttaa ja antaa suhteellisen tarkan tuloksen.

Yksinkertaistettu menetelmä

Jos käytät tätä vaihtoehtoa, sinun tulee noudattaa seuraavaa periaatetta: majoittaa Keski-Venäjällä, joka sijaitsee kerrostalossa, jossa on yksi ulkoseinä ja yksi ikkuna, vaadittu lämpöteho on 100 W / m2. Kattojen korkeuden ei pitäisi olla yli 2,8 metriä.

Yksinkertainen kaava mahdollistaa laskemisen helposti

Harkitse tiettyä esimerkkiä, sinun tarvitsee vain tietää, kuinka paljon m2: ssä:

  • Oletetaan, että meillä on 15 m²: n huone, jossa on yksi ikkuna ja yksi ulkoseinämä, kattojen korkeus on 2,5 metriä;
  • Lämmitykseen käytetään valurauta-säteilijöitä, joiden keskipiste on 50 mm.
  • Kaikki on hyvin yksinkertaista: säteilijäosien lukumäärä 1 m2: n kohdalla on 1, eli 15 osaa tarvitaan 15 metriä. Tietenkin, jos järjestelmän jäähdytysnesteen lämpötila on 90 astetta, paristojen lämpöteho on noin 150 wattia, ja sinulla on 10 reunaa, mutta käytännössä tällaisia ​​tapauksia ei käytännössä ole, keskimäärin, neste lämpenee 70 asteeseen;

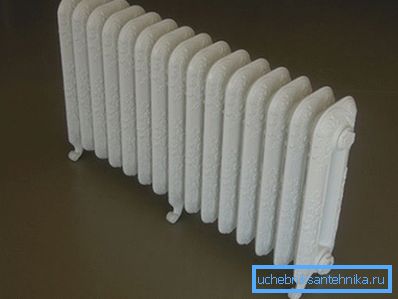

15-osainen valurauta-jäähdytin ei voi pelätä edes kaikkein vakavimmista pakkasista.
  • Jos sinulla on kulmahuone tai katon korkeus 3 metriä tai korkeampi, tulos on kerrottava 1,2-1,3: lla riippuen seinäeristyksen laadusta ja käytettyjen ikkunalohkojen tyypistä.

Kiinnitä huomiota! Kaikkien edellä mainittujen tekijöiden lisäksi on merkitystä myös lämpöpatterien asennuksen tyypille ja niiden liitännän tyypille, joten harkitse näitä vivahteita ja tarvittaessa muokkaa lopputulosta.

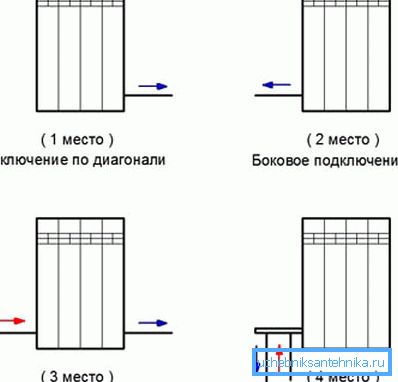

Näin yhdistämisvaihtoehdot on järjestetty niiden järjestyksen mukaan, jos kaksi ensimmäistä tarjoavat erinomaisen tehokkuuden, kolmannessa noin 10% tehosta menetetään, ja neljännessä, 15-20% on täysin menetetty

Online-laskinten käyttö

Ohjeita tämäntyyppisen laskennan suorittamiseksi ovat myös hyvin yksinkertaiset, tärkeintä on löytää laadukas resurssi, jossa on hyvä ohjelma, jossa otetaan huomioon enimmäismäärät lisäkertoimia. Tämä on ainoa tapa varmistaa, että määrität tarkalleen, kuinka monta neliömetriä riittää yhden tai toisen säteilijän muunnelman.

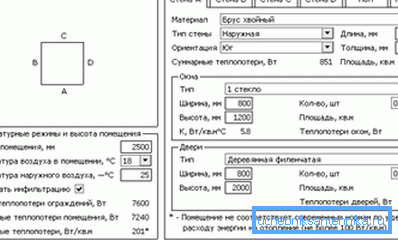

Yksityisissä taloissa on ohjelmien erilliset versiot.

Laskelmat ovat yksinkertaisia:

  • Syötä kaikki pyydetyt tiedot kenttään., mitä tarkempia ja tarkempia ne ovat, sitä parempi, koska se vaikuttaa laskelmien oikeellisuuteen;
  • Jos laskimessa ei ole kriteerejä, kerrotaan tulos vain tietyllä indeksillä (esim. säteilijöiden sijaintia ei aina oteta huomioon, mutta kun määritetään, kuinka monta jäähdyttimen osaa tarvitaan, tätä tekijää ei voida jättää huomiotta).

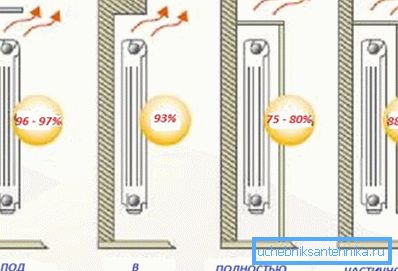

Kuten näette, paljon riippuu asennusvaihtoehdosta.

Laskenta tilavuuden perusteella

Erittäin suosittu vaihtoehto, koska sen avulla voit laskea osien lukumäärän hyvin tarkasti, jotkut väittävät, että tuloksena oleva arvo on yliarvioitu, mutta on parempi sijoittaa jäähdytin 12 osaan vaaditun 10 sijasta ja ylläpitää haluttu lämpötila säätimellä kuin jäähdyttimen asettaminen 8 osaan ja jäähdyttimen asettamiseen 8 osaan ja enemmän pakkasen käyttöä lisää lämmittimiä.

Tämän tekniikan osalta on yksinkertaista: on tarpeen mitata huoneen todellinen pituus, leveys ja korkeus ja kertoa arvot keskenään, tuloksena on tilavuus kuutiometreinä. Tämä arvo kerrotaan 41: llä - juuri kuinka monta wattia tarvitaan kuutiometriä ilmaa kohden, hyvä eristys ja energiaa säästävien kaksinkertaisten ikkunoiden käyttö, 34 wattia kuutiometriä kohden riittää.

Laskettaessa harkitse lämmityksen jäähdyttimen osan kokoa, joskus täytyy laittaa lämpöpatterit suunniteltua pienemmiksi huoneen ominaisuuksien vuoksi.

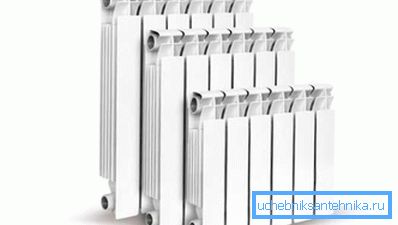

Mitä korkeammat käytetyt osat ovat, sitä suurempi on niiden lämmönsiirto.

Jotkut kehittäjät kysyvät, mitä tehdä, jos laskenta tehtiin väärin ja tarvitaan lisälämmittimien osia? Voi olla kaksi ratkaisua - joko lisätä elementtejä jo asennettuun rakenteeseen (sen leveys ei saa olla yli 16 reunaa) tai asentaa erillinen akku, vaan kaikki riippuu siitä, mikä vaihtoehto on helpompi toteuttaa ja soveltuu paremmin tietylle huoneelle.

johtopäätös

Laske tarvittava määrä jäähdyttimen osia millä tahansa kehittäjällä, tärkeintä ei ole unohtaa tärkeitä vivahteita ja käyttää vain laadukkaita tuotteita. Tämän artikkelin video auttaa ymmärtämään joitakin asioita perusteellisemmin, se auttaa sinua tekemään laskelmia entistä paremmin.
