Jäähdyttimen lattiakiinnike: tyypit, laitteen ja asennuksen

05-02-2018
Lämmitys

Useimmiten löydät paristoja, kiinteitä seinäkiinnikkeitä. Mutta on myös tilanteita, joissa on luotettavampaa käyttää kiinnittimien lattiamalleja. Tietoja niistä ja käsitellään tässä artikkelissa.

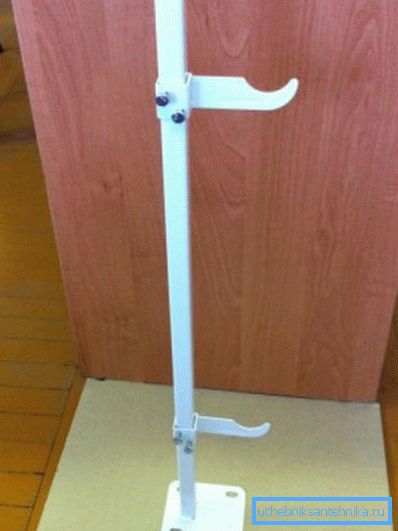

Kuva lattialämmittimen kannattimesta

Yleiset säännökset

Lämmityspatterit ripustetaan yleensä seinään kiinnitettäviin koukkuihin. Tätä tekniikkaa käytetään useimmissa jäähdyttimen lämmitysjärjestelmän asennuksissa. Voimakkaasti kiinteät paristot vuosia ripustavat tähän asentoon ja toimivat oikein. Useat syyt saattavat pakottaa sinut kääntymään vähemmän yleisiin lattialauseihin.

Lattian asennusjärjestelmien valinnan syyt

  1. Seinän epäjohdonmukaisuuden luotettavuusstandardit. Esimerkkejä ovat:
    • Kipsilevy. Kipsilevyt eivät yksinkertaisesti kestä jäähdyttimen painoa.
    • Panoraamaikkunat. Samassa lasissa et kiinnitä kiinnikkeitä, joten akun kiinnittäminen vain lattialle jää vain.

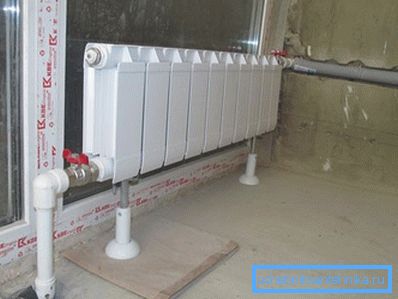

    Bimetallisäteilijöiden lattiakiinnikkeitä käytetään silloin, kun niiden kiinnittäminen seinään on mahdotonta
    1. Suunnittelusuunnitelman ominaisuudet. Lattiakiinnike pattereille voi olla jopa sisätilojen elementti.
    2. Ei sopivaa paikkaa. On tapauksia, joissa lämmityslaitteita ei ole helppo sijoittaa seinään, ja sitten vaihtoehtoinen ratkaisu akun kiinnittämiseen lattiaan tulee pelastamaan.
    3. Tarve vahvistaa kiinnitysjärjestelmää suurten massatuotteiden osalta. Tätä tarkoitusta varten voidaan käyttää esimerkiksi suurikokoisia valuraudan lämpöpattereita.

    edut

    Kiinnittimiä, jotka ovat ominaisia ​​seuraaville positiivisille näkökohdille:

    • Suuri kiinnitysvarmuus. Kiinnittäminen lattiaan useimmissa tapauksissa on vakaampi kuin kiinnittäminen seinään.

    Vinkki: jos lämpöpatteri asennetaan erityisen suuriin mittoihin ja painoihin, on suositeltavaa yhdistää lattian ja seinän kiinnikkeet samanaikaisesti. Tämä antaa täyden luottamuksen koko raskaan rakenteen stabiilisuuteen.

    • Yksinkertaiset asennusohjeet. Korkeasti palkattujen pätevien asiantuntijoiden apua ei tarvita, kaikki työ suoritetaan helposti itsenäisesti.

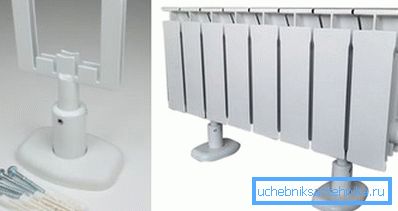

    Akun asentaminen lattiakiinnikkeillä on helppo tehdä käsin.

    Vinkki: jos asunnossasi tai talossasi on voimakkaita laskuja lattiapinnalle, on suositeltavaa käyttää säädettävää lattiakiinnitettä pattereihin, joiden avulla vaakasuora rakenne on paljon helpompaa.

    • Kohtuullinen hinta. Laaja valikoima malleja antaa sinulle mahdollisuuden valita tuotteen, jolla on sopivin arvo.
    • Esteettinen ulkonäkö. Koristeellinen muovivuori lisää kiinnikkeiden houkuttelevuutta.
    • Ei vaatimusta pystysuoran pinnan läsnä ollessa, mikä laajentaa lämmityslaitteiden asennuspaikan valinnan mahdollisuuksia.

    tyypit

    Voimme erottaa seuraavia vaihtoehtoja patterien lattiakiinnikkeille:

    1. Kiinteä muovinen vuori.

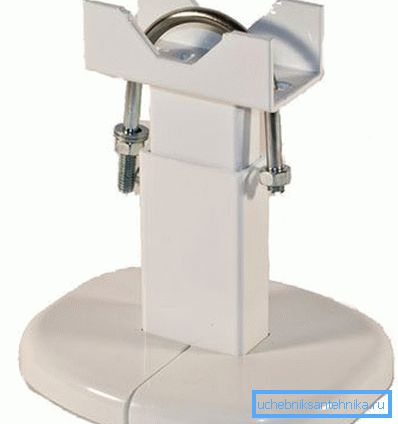

    Kiinteät pidikkeet
    1. Säädettävä, joka voidaan toimittaa myös muovisella vuorauksella.

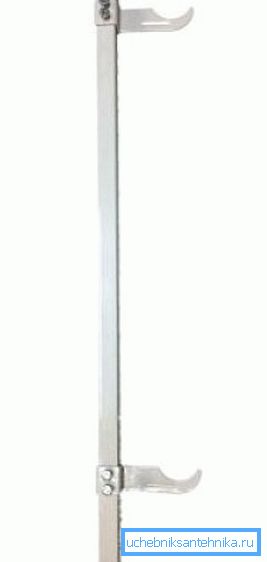

    Säädettävä lattiakiinnike alumiinisäteilijälle
    1. Yhdistetyt mallit.
    2. Erikoisleveys 80-100 mm.
    Näyte, jonka leveys on 80 mm

    Laitteen ja asennuksen ominaisuudet

    Kuten näette, kannattimen tyypistä riippuen sen muotoilu voi vaihdella, mutta kolme pääelementtiä kannattaa vielä korostaa:

    rakenne

    Lattialämmityslaitteen laite
    Merkintä kuvassa Kohteen nimi
    Universaali teline, joka on suunniteltu jopa 90 cm korkeisiin paristoihin
    B Koristeellinen muovivuori putkitelineelle
    Koristeellinen muovilevy kantapöydälle

    asennus

    Kuten olemme jo todenneet, lattialle asennetun akun kiinnitysjärjestelmän asentaminen ei ole vaikeaa, ja omistaja voi tehdä sen itse. Pohdimme säädettävän vakiomallin asennuksen esimerkkiä 500-600 mm: n korkeudelle:

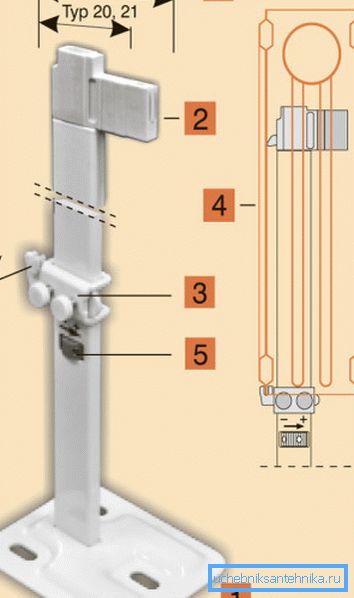

    Asennussuunnitelma
    Merkintä kuvassa Kohteen nimi ja asennusoperaation kuvaus
    1 Kiinnitä pohja pohjaan ja kiinnitä se turvallisesti
    2 Muovipidike lyhennettiin haluttuun kokoon lämmityspatterin mittojen mukaisesti
    3 Ruuvit säätävät tarvittavaa korkeutta
    4 Asenna jäähdytin itse ilman kantta
    5 Kiinnitä malli pohjapultilla
    6 Jäähdyttimen korkin asettaminen paikalleen

    “Plus” -kannattimen asennuksessa 200–400 mm: n korkeisiin paristoihin on kuitenkin omia vivahteita, jotka myös tutustuvat:

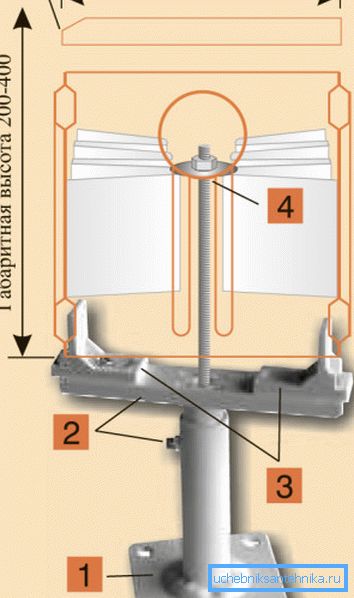

    Asennusjärjestelmän ”Plus” asennusohjelma
    Merkintä kuvassa Kohteen nimi ja asennusoperaation kuvaus
    1 Kiinnitä pohja pohjaan ja kiinnitä se turvallisesti
    2 Kiinnitä kiinnittimen yläosa alaosaan sopivaan korkeuteen.
    3 Asennamme muoviset pidikkeet, joihin sitten asennetaan jäähdytin itse, kun kansi on poistettu etukäteen
    4 Kierrä sauva puristinlevyn väliin konvektiolevyjen väliin ja kiinnitä kiinnitys
    5 Laita kansi paikoilleen

    Meidän pitäisi myös harkita pohjan asentamista lattialle.

    Prosessi on myös täysin yksinkertainen:

    • Laita tuote paikkaan, jossa se kiinnitetään, ja lyijykynällä rei'illä merkitsemme tulevia reikiä, minkä jälkeen poistamme pohjan sivulle.
    • Seuraavaksi, jos lattia on konkreettinen, otamme vasaraporan terävällä poralla ja porataan istuimet tangon alle.

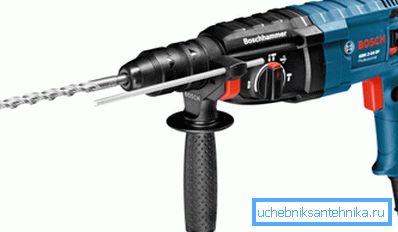

    Puncher betonin poraukseen
    • Aseta muoviset tangot reikiin.
    • Laita pohja pohjaan ja kiinnitä se ruuveilla. Jos lattia on puinen, kiinnitys ruuveilla suoritetaan välittömästi.

    johtopäätös

    Lattialuukut lämmityspatterien lämmitykseen, vaikka niitä käytetään usein vähemmän seinien vastineisiin, mutta joissakin tapauksissa ne eivät yksinkertaisesti voi tehdä ilman niitä. Esimerkiksi, jos sinulla on panoraamaikkunat tai sisäpalkki, seinä ei toimi, ja sinun on kiinnitettävä akku lattialle. Joskus tämä vaihtoehto toteutetaan suunnittelusuunnitelmien mukaisesti.

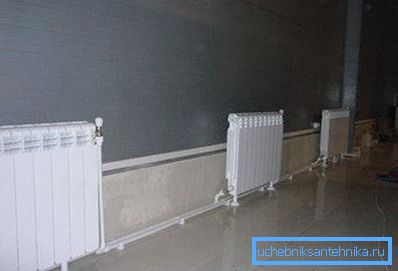

    Akut on kiinnitetty lattiakiinnikkeillä

    Tämän artikkelin video tarjoaa sinulle lisätietoja, jotka liittyvät suoraan edellä mainittuihin materiaaleihin. Valitse tapoja kiinnittää lämmitysjärjestelmän elementit tilanteesta riippuen.
