Mikä on lämmityspatterin oikea kytkentä? Analysoimme yksityisten talojen ja kaupunkiasuntojen kytkentäkaaviot, joita käytetään tähän tarkoitukseen putkien, liittimien ja venttiilien ja varusteiden elementteihin. Lisäksi selvitämme, mitä virheitä voidaan tehdä lämmitysjärjestelmän suunnittelussa ja asennuksessa.

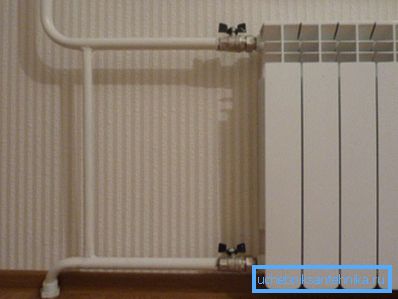

Jäähdyttimen sivukytkentä keskuslämmitysjärjestelmän nousuputkeen.

Piirin ääriviivat

Jos kaupungin asunnossa lämmitysjärjestelmän kokonaisuus tai sen yksittäinen silmukka ei ole riippuvainen ponnisteluistamme, niin yksityisessä talossa piiri suunnitellaan tyhjästä.

Periaatteessa on kaksi eri järjestelmää:

  • Yksiputki, edustaa ainoaa pullotusta lämmitetyn rakennuksen kehän ympärillä. Lämmityslaitteet kaatuvat pullotuksen kanssa.

Huomautus: paristojen harjoittelu ja johdonmukainen asennus; se on hankalaa, koska se ei salli laitteiden itsenäistä säätöä.

  • Twin-Tube - riippumaton rehu- ja palautus pullotus. Jokainen jäähdytin toimii niiden välisenä hyppyjohdona.

Yhden putkijärjestelmän edut ovat edullisia, helppoja asentaa ja poikkeuksellisia vikatoleransseja. Haitat - lämpötilan huomattava vaihtelu ensimmäisen ja viimeisen lämmityslaitteen välillä sekä vaikeus asentaa talon ympärysmitta korkeiden aukkojen ja panoraamaikkunoiden läsnä ollessa.

Kaksiputkijärjestelmässä ei ole näitä puutteita, mutta se voi tietyin edellytyksin luoda omistajalle paljon vakavampia ongelmia Kattilat lähinnä olevat paristot sammuttavat pullotuksen välisen eron, mikä hidastaa kaukolaitteiden kiertoa. Siksi kaksiputkijärjestelmä vaatii pakollista tasapainottamista - kytkemällä liitännät ja säätämällä niiden läpäisevyyttä lämpötilan tasaamiseen.

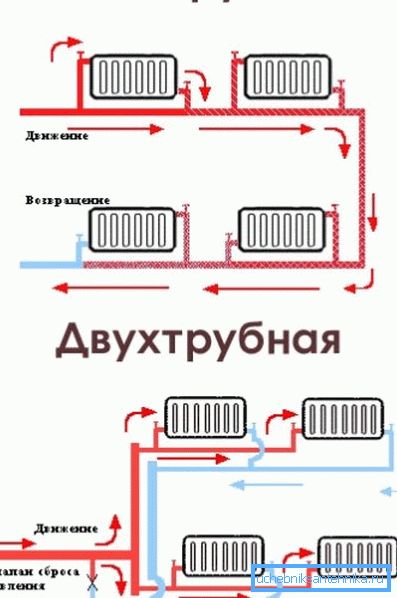

Yksi putki ja kaksi putkijärjestelmää.

Tämä ongelma hoidetaan tyylikkäästi vastaavassa kahden putken järjestelmässä - Tichelman-piirissä, jonka kaikki silmukat ovat yhtä pituisia.

Tihelmanin silmukka.

Aseta patterit

Mitkä ovat keinot yhdistää patterit pullotukseen ja nousuputkiin?

nimi kuvaus Erityisominaisuudet
Lateraalinen yksipuolinen Johtimet on kytketty lämmittimen toisen puolen ylä- ja alaotsikoihin Pienellä määrällä osia saadaan mahdollisimman suuri lämmönsiirto. Kun lohkojen lukumäärä on yli kymmenen, putkesta kauimpana olevan jäähdyttimen reuna jäähtyy. Äärimmäisissä osissa kerääntyy ajan mittaan lietettä
Alas Johdot on kytketty molempiin pohjaputkiin Laitteen lämpöteho pienenee hieman ylemmän kollektorin läpi kulkevan hitaan kierron vuoksi. Jäähdytin ei vaadi huuhtelua
diagonaalinen Johtimet on kytketty jäähdyttimen toisella puolella olevasta yläpistokkeesta ja toisesta puolelta pohjasta Lämmönsiirto on maksimaalinen missä tahansa säteilijän pituudessa. Kappaleiden pohja sulkeutuu kuuron alemman korkin puolelta

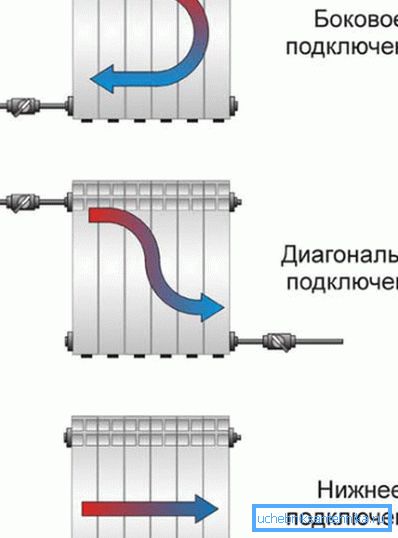

Jäähdytysnesteen liike eri kytkentäkaavioille.

Huomaa: suljetussa itsenäisessä lämmitysjärjestelmässä voit unohtaa paristojen likaantumisen ongelman. Pieni määrä jäähdytysnesteen sisältämää suspendoitua ainetta kerääntyy nopeasti mutasäiliöön eikä aiheuta muita ongelmia. Näin ollen on järkevää valita lämpöpatterien liitäntätyypit, jotka takaavat maksimaalisen lämmönsiirron.

virheitä

Lämmityspatterien väärä kytkentä voi johtaa DH-järjestelmän toimintahäiriöihin, autonomisiin piireihin tai vähentää vakavasti laitteen lämmönsiirtoa.

Mitä virheitä voin tehdä akkuja asennettaessa?

  • Aseta jäähdytin syöttö- ja paluuputkien väliin missä tahansa muussa kerroksessa kuin ylhäällä, tekee naapurisi jäätyneen nousuputkeen. Jäähdytysneste kiertää pienen renkaan läpi - akun kautta, mutta kaikkien laitteiden lämmönsiirto improvisoidun hyppyjohdon yläpuolella putoaa jyrkästi.
  • Aseta jäähdytin mahdollisiin vuorauksen pysäytys- tai kaasuventtiileihin ilman hyppääjää hanojen tai kuristinten edessä. Tällöin tukkeutunut kukko pysäyttää kierron koko nousuputkessa.

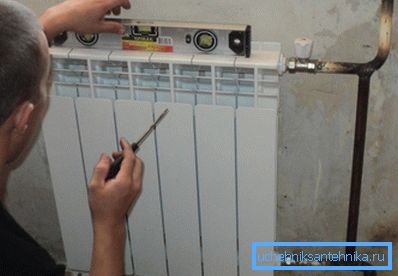

Linjan välissä oleva hyppyjyrä näkyy selvästi kuvassa.
  • Moniosaisen jäähdyttimen sivusuuntainen liitäntä, kuten jo mainittiin, johtaa äärimmäisten osien lämmönsiirron laskuun.
  • Lämmityspatterien liittäminen pienennetyn halkaisijan syöttöputkeen johtaa myös lämpötehon pienenemiseen suhteessa nimelliseen. Normaali on putki DU15 (1/2 tuumaa), jonka lohkojen lukumäärä on enintään seitsemän ja DNU20 (3/4 tuumaa).

Materiaalien valinta

Putkien, paristojen ja varusteiden valinta vaikuttaa lämmitysjärjestelmän tehokkuuteen ja turvallisuuteen vähintään yhtä paljon kuin sen suunnittelu. Mitä materiaaleja tulisi suosia eri tapauksissa?

Keskuslämmitys

Keskuslämmitysaseman käyttöparametrit (4-6 kgf / cm2, 40-95 C) näyttävät mahdollistavan modernien putkien, paristojen ja varusteiden käytön.

Käytäntö osoittaa kuitenkin, että on parempi kieltäytyä joistakin niiden tyypeistä:

  1. Jäähdytysnesteen lämpötilan laskettu arvo ylitetään usein vakavissa pakkasissa. Kun huoneistossa esiintyy kylmäpainetta, ajetaan joskus hissisolmujen työtä ilman suutinta. Tässä tilassa paristot voivat lämmetä 130 - 140 ° C: een.
  2. Jokaisen venttiilielementin äkillinen sulkeminen lukkosepän epäpätevyyden tai rikkoutumisen vuoksi johtaa hydrauliseen iskuun, jossa paine on lyhentynyt 20 - 25 ilmakehään.

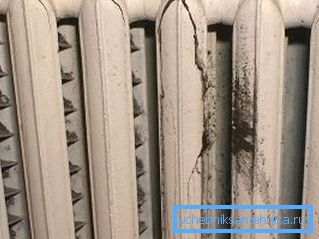

Silitysraudan lämpöpatterit on suunniteltu 9-15 ilmakehän paineeseen, ja ne voivat romahtaa veden vasaran aikana.

On epätavallisten tilanteiden todennäköisyys, joka vaikuttaa keskuslämmitysaseman laitteiden valintaan.

putket

Vuoren asennukseen voidaan käyttää:

  • Teräs VGP (vesi ja kaasu) putki hitsatuissa liitoksissa;
  • Sinkitty VGP-putki kierteitetty. Hitsausliitokset ovat vasta-aiheisia korroosionestopinnoitteelle: korkeissa lämpötiloissa sinkki palaa;
  • Aallotettu ruostumaton putki puristusliittimiin.

Jälkimmäinen vaihtoehto on houkutteleva, koska se on helppo asentaa omin käsin käyttämällä yksinkertaisinta työkalua - jakoavaimia. Aaltoputken hinta, jonka halkaisija on 1/2 tuumaa, on noin 200 ruplaa metriä kohti.

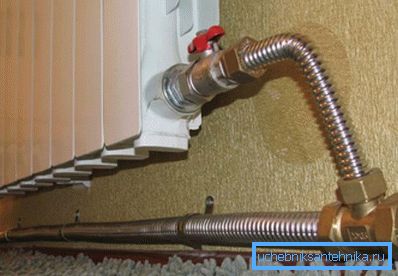

Lämmityksen jakautuminen tehdään Kofulso-aaltoputkista.

patterit

DH-järjestelmissä käytetään:

  • Konvektorit, jotka edustavat putken kelaa, jossa on eviä, jotka lisäävät lämmönsiirtoa;
  • Bimetalliset lämpöpatterit. Teräsydin tekee niistä kestäviä paineenkorotuksia jopa 25 - 40 kgf / cm2;
  • Tiloissa, joissa estetiikalla ei ole ratkaisevaa roolia, käytetään kotitekoisia hitsattuja putkimaisia ​​lämpöpattereja (rekistereitä). Yleensä lämmityslämmittimien kytkentä suoritetaan mustalla teräsputkella hitsatuissa liitoksissa.

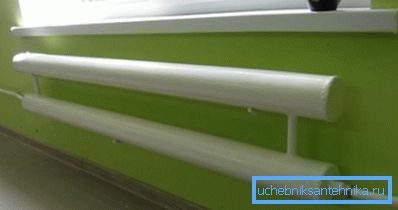

Kaikki hitsatut rekisterit.

Itsenäinen lämmitys

putket

Itsenäisten piirien täysin ohjattavat parametrit mahdollistavat edullisten ja kestävien polypropeeni- ja metalli-muoviputkien käytön.

Niiden asennukseen liittyy pari hienovaraisuutta:

  • Metalli-muovia varten ei suositella puristusliitoksia, vaan puristusliittimet, jotka sietävät paremmin useita lämmitys- ja jäähdytysjaksoja;
  • Polypropyleenin lujittaminen on toivottavaa, mikä vähentää putkien venymistä kuumennettaessa.

patterit

Kaikki on yksinkertaista täällä: valintamme on halpa, esteettinen ja korkea lämmöntuotto alumiiniakut.

Alumiiniset poikkiparistot ovat erinomainen valinta itsenäiselle piirille.

Liittimet ja liittimet

Viime vuosina amerikkalaisia ​​naisia ​​käytetään kytkemään lämmitin hanoihin ja vuorauksiin - liittimiin, joissa on korkki-mutteri, joka tekee liitännästä nopean vapautuksen.

Koska säätö- ja sulkuventtiilejä voidaan käyttää:

  1. Kuulaventtiilit;
  2. Cone-hanat (kuristimet), joiden avulla voidaan säätää lämmönsiirtoa käsikäytössä;
  3. Termostaattiset venttiilit, joissa on lämpöpäät ja jotka mahdollistavat tietyn ilman lämpötilan automaattisen huollon.

Asuinrakennusten ylemmissä kerroksissa ja niissä tapauksissa, joissa ylempi jäähdytinyksikkö on piirin erillisen silmukan yläpiste, jäähdyttimen tulpassa on Mayevsky-nosturi, joka on yksinkertainen laite ilmaverkkojen vuotamiseksi.

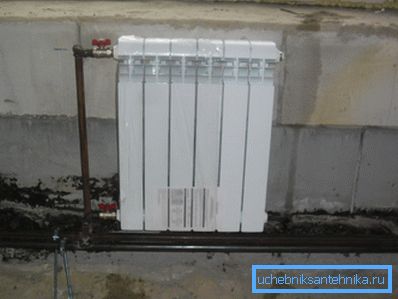

Syöttöputken yläpuolella oleva jäähdytin on varustettu Mayevskyn nosturilla.

johtopäätös

Toivomme, että lämmitysjärjestelmissä käytettyjen kytkentäkaavioiden ja materiaalien tarkastelu auttaa lukijaa tekemään oikean päätöksen omaa korjausta tai rakentamista suunniteltaessa. Tämän artikkelin video tarjoaa lisää aihekohtaisia ​​tietoja. Onnea!
