Jäähdyttimen korkki. työn periaatteet. asennusohjelma

Liikenneruuhkat ovat rakentamisen itsenäisiä elementtejä, joiden sanotaan olevan "pieni kela, kyllä ​​tiet". Näiden yksinkertaisten rajoittimien avulla voit suorittaa useita toimintoja akun sulkemisesta ja mahdollisuudesta liittää useita lämpöpattereita ja asentaa säätöventtiilejä. Tämän materiaalin tarkoituksena on ymmärtää, miten jäähdyttimen korkki toimii ja miten se asennetaan.

Pieni koko on suuri etu.

Aloitetaan

Akun pistokkeet

Eri akuissa on omat rajoittajansa, niiden asennussäännöt.

Nyt kaikki uudet markkinoilla olevat tuotteet on varustettu valmiilla asennussarjoilla, jotka sisältävät kahden tyyppisiä pistokkeita:

  • Kuurot - tuotteet, jotka estävät täysin patterin sisäänkäynnin tai poistumisen.
  • Läpikulku - niillä on pienemmän halkaisijan reiät säätönostureiden, Mayevskyn nostureiden ja telakointiliitäntöjen yhdistämiseksi.

Viite! Valmiissa sarjoissa on yksi sokea pistoke, kaksi tarkistuspistettä tai kaksi amerikkalaista, yksi tarkistuspiste Mayevskyn nosturilla tai vastaavalla. Kannattimet (kaksi tai kolme) asetetaan joihinkin sarjoihin akun kiinnittämiseksi seinään.

Vanhojen valurautasäteilijöiden omistajia ei myöskään unohdeta, sillä niiden lämmitysjärjestelmien läpiviennissä on kahden halkaisijan aukot:

  • Puoli tuumaa - putkelle, jonka halkaisija on 20 cm.
  • Kolme neljäsosaa tuumasta - halkaisijaltaan 25 cm putkelle.

Ymmärtämisen toimintaperiaatteet

Jäähdyttimen korkin toiminnan periaate on yksinkertainen, asetettu ja unohdettu, on paljon tärkeämpää tietää toinen periaate - pistokkeiden sijoittaminen kierteisiin liitäntöihin.

Tietosi! Lämmityspatterit, jotka on ruuvattu väärin, eivät voi vain vähentää lämmönsiirtoa jäähdyttimestä, vaan myös pysäyttää täysin lämmön kiertämisen akussa.

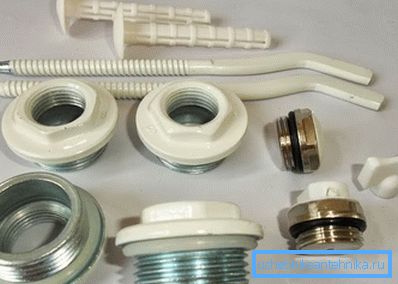

On tärkeää järjestää kaikki oikein.
  • Siksi asetettaessa pistokkeita tuotteeseen, jos vaihdat pariston kokonaan, sinun on noudatettava samankaltaisuuden periaatetta. Tulppien asennus on sama kuin edellisessä tapauksessa;
  • Jos vaihdat putkijohtojen järjestelmää, jätät vanhat lämpöpatterit, niin on parempi paitsi vaihtaa pistokkeet myös korvata ne.

Arvioitu kytkentäkaavio: perus klassikko

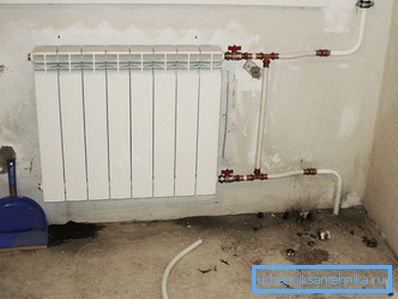

Ylhäällä kuumana, alhaalla huoneenlämpötilassa.

Perusklassisen mallin osalta harkitsemme kahden putken liitäntää, jossa syöttöputki lämmönsiirtimellä ja poistoputkella, jossa on jäähdytetty neste, sopivat toiselle puolelle.

Asennus on seuraava:

  • Ylempi sisäänkäynti on suljettu pistokkeella hanan läpi ja yhteys kuumavesiputkeen;
  • Vastakkainen yläsisäänkäynti suljetaan samanlaisella tynnyrillä Mayevskyn hana, tai pikemminkin Mayevskin hana;
  • Alempi sisäänkäynti (jäähdytysnesteen sisääntulon alapuolella) on paluuventtiilin kautta tuleva pistoke;
  • Alempi vastakkainen sisäänkäynti on sokea pää.

Tiivistysliitosten tyypit

Kierteitetystä liitoksesta huolimatta vesi löytää aina paikan, jossa se voi mennä ulos ja mennä ulos.

Liitosten tiivistämiseksi ja jäähdytysnesteen virtauksen estämiseksi järjestelmästä käytetään seuraavia avustajia:

  • Liinavaatteet;
  • UNIPACin erikoisliide;
  • FUM - teippi.

Kaksi tiivistystekniikkaa:

  • ensimmäinen - pellavakuiduista muodostuu ohut, kapea kaistale, jossa ei ole paloja ja kierteitä. Tämä nauha käärii liitoksen kierteen vastakkaiseen suuntaan.

Kuidut asetetaan tiukasti, ilman vieritystä ja samalla tasaisesti ilman harjan muodostumista. Kuitujen kiertymisen estämiseksi siirtymällä yhteen paikkaan lanka kuitujen kanssa käsitellään UNIPAC-tahnalla;

  • Toinen - FUM-nauha ruuvataan kierteitettyyn liitäntään. Muotoilutekniikka on vähän kuin sidonta. Nauha käärii putken koko kehän ympäri ensimmäisellä kierroksella, ja sitten, kun päällekkäisyys on kolme neljäsosaa edellisen kierroksen leveydestä, teippi on valmis.
Photo sealer - kuitu.

Asiantuntijaneuvonta! Uskotaan, että ensimmäinen tiivistystyyppi on luotettavampi, se asennetaan kierteisiin liittimiin pitkään. FUM-nauha on vähemmän kestävä ja se soveltuu yhdisteille, joita tarkastetaan muutaman vuoden välein. Ensimmäisen menetelmän avulla asennettiin valurauta-lämpöpatterit ilman sulkuventtiilejä.

Aseta miten ja mitä

Tiivistysmenetelmä on selvä, on vielä selvitettävä, miten patterien tulpat kiristetään. Ja siellä on jotain puhua.

Ongelman ratkaisemiseksi on useita tapoja:

  • Helpoin tehdä valurautaparistoilla. Valurauta-patterin pistoke on kiinnitetty tiukasti paikalleen säädettävällä avaimella. Ainoa työkalun valinta on halkaisija, jonka se pystyy palvelemaan.
  • Nykyaikaisilla paristoilla se on hieman monimutkaisempi. Käytännöllisesti katsoen kaikki lämpöpatterit käyttävät amerikkalaisia ​​hanoja, joissa on korkki-mutteri, ne asennetaan mutteriavainta käyttäen, mutta L-muotoisella kuusikulmalla. Muuten, sama avain tarvitaan, jos asennat hanan vanhoihin valurautaparistoihin. Jäähdyttimen silitysraudan tarkistuspiste hyväksyy tämän nosturin alkuperäisenä, mutta et voi tehdä ilman kuusikulmioa.

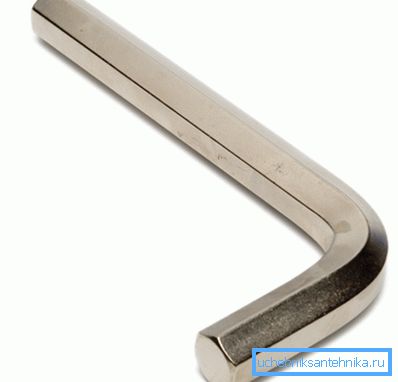

Hexagon.

Vihje! Hexagon alla amerikkalaisten joukossa tällaisia ​​avaimia on harvinaista, se on paljon useammin myydään omasta, sen hinta on melko kohtuullinen. Joskus voit täyttää suositukset, jotka koskevat avaimen korvaamista kotitekoisella neliöneulalla. Tämä on mahdollista, mutta ei toivottavaa.

  • Nyt, vaikka valurauta-patterin korkki muuttuu, tarvitset kaksi näppäintä: amerikkalaisen kuusiokoloavaimen ja säädettävän avaimen tavalliseen korkki-mutteriin. Tietenkin, jos tämä on jäähdyttimen tulppa tai valuraudan jäähdyttimen tulppa on sokea, se asennetaan vain säädettävällä avaimella.

Brute force ja pulaa

Mitään ohjeita ei kuvata sinulle, että kultainen pysäytys hetki, jolloin on tarpeen pysäyttää ja pysäyttää kierteisen liitoksen kiristäminen. On selvää, että teet kaikki toimet omin käsin ja keskity omaan kokemukseenne ja tunteisiinne.

Olemme kuitenkin laatineet joitakin vinkkejä:

  • Kokeilupuristaminen suoritetaan ilman käämitystä, manuaalisesti yhdistämisen luonteen visualisoimiseksi sekä langan tyypin määrittämiseksi - oikealle tai vasemmalle;
  • Lopullisessa kiinnityksessä jakoavain menee sujuvasti, ilman nykäyksiä, erityisesti sulkemisvaiheessa;
  • Jos este on syntynyt ennen osien täydellistä kytkemistä, liitäntä on purettava ja tarkastettava, esteen todennäköisin syy on kiinnitettävä teippi tai kuitujen tiiviste;
  • Mutterilangan täysi kulku ohjataan säätämällä avain sujuvasti ilman lisäponnistusta.

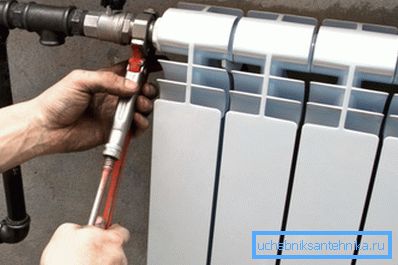

Kierrä varovasti, turvallisesti, mutta ilman vaivaa.

Vihje! Terävät ponnistelut, nykiminen eivät usein johda tiukentamiseen, vaan kierteisen yhteyden hajoamiseen. Jos voit kiristää alirasitettua mutteria, et voi korjata rikkoutunutta lankaa korvaamalla sen. Käsittele prosessia huolellisesti.

Lopuksi

Tulppa on helppo asentaa, vaihto tai säännöt tehdään ilman merkittäviä ponnisteluja, jos kaikki on tehty heti alusta alkaen. Tämän artikkelin video on valmistanut materiaalia säteilijöiden sitomisesta ja näiden pienten mutta välttämättömien avustajien käytöstä.
