Jäähdyttimen korkeus. teknisten putkistojen ja laitteiden

Asennuksen kannalta on olemassa kahdenlaisia ​​lämpöpattereita - lattia ja seinä, joten toinen vaihtoehto tarkoittaa, että jäähdyttimen tiettyä asennuskorkeutta lattiasta on noudatettava, jolloin se voidaan kytkeä lämmitysjärjestelmään ilman ongelmia.

On välittömästi sanottava, että jos odotat selkeitä ohjeita tästä parametrista, se on turhaa, koska ne eivät yksinkertaisesti ole olemassa, ja riippuvat pääasiassa lämmityspiirin asennuksesta, ja ikkunaluukun korkeudesta ja lopuksi osan korkeudesta . Vaikka on mahdotonta sanoa, että tämä parametri ei vaikuta millään tavalla, mitä suosittelemme nyt tarkastelemaan ja katsomaan videota tässä artikkelissa.

Teknisten putkistojen ja laitteiden asennus

Suositus. Kun asennat järjestelmää, jos lämmityspatterien korkeus ja pituus sallivat niiden asennuksen ikkunoiden alle, tee juuri niin. Ikkunan alla oleva akku luo eräänlaisen lämpöverhon, joka rajoittaa kylmän ilman virtausta lasista.

• Joten, millä korkeudella lattiasta asennetaan lämpöpatterit, asennetaan lämmityspiirin johdotuksessa, ja se riippuu myös siitä, onko sinulla upotettu kiertovesipumppu. Jos järjestelmä toimii ilman voimaa, on aivan luonnollista, että putkien läpi tulee olla kaltevuus, joten sinun täytyy jättää tilaa paluuputken kaltevuudelle, jos järjestelmä on kahden putken tai syöttöputkien, jos se on yksiputki.
• "Leningradissa" (yksi putkijärjestelmä 3-4 jäähdyttimelle) myös paristot lasketaan, koska tällaisissa tapauksissa ne eivät tee erityistä hanaa lämmittimelle - piiri kulkee suoraan niiden läpi alareunan liitännällä.
• Erilaiset järjestelmät ja asennus edellyttävät, että jos poikennut 10-15 cm lattiasta, jäähdyttimien asennuskorkeus SNiP 3.05.05-84: n (”Prosessilaitteet ja putkilinjat”) mukaan on täysin normaali kaikille piireihin. Tarkemmin sanottuna piiri tulisi asentaa niin, että näiden parametrien noudattaminen on mahdollista.

Mitkä ovat ääriviivat

Yleisesti ottaen on olemassa kahdenlaisia ​​jäähdyttimen piirejä - yksiputki ja kaksiputki, ja kaikki muu on jo olemassa olevan järjestelmän muutos, olipa se sitten sekoitus (lattialämmitys - patterit) tai kollektorilämmitysjärjestelmä. Missä tahansa näistä tapauksista opetus vaatii joko yhden tai toisen piirin käyttöä, yksinkertaisesti, erilaisia ​​lisäyksiä tehdään LVI-laitteiden muodossa kolmisuuntaisten tai neljän suuntaisten venttiilien ja kammojen muodossa.

Jos käytetään yksiputkijärjestelmää, kuten ylemmässä kaaviokuvassa, koko lämmönsiirtoväline silmukoidaan yhteen putkeen - se lähtee kattilasta toimitettavaksi, ja se myös palaa, kuljettamalla jo jäähdytettyä vettä lämmitykseen.

Jäähdyttimet törmäävät siihen pitkin, ja tämäntyyppinen liitäntä ei tee mitään eroa - pilarin, lämpö- tai pakotetun paineen, veden kautta, joka kulkee pistorasioiden kautta, menee sisään ja kulkee akun läpi ja palaa takaisin putkeen.

Ongelmana tässä on se, että jäähdytysneste, joka on kulkenut lämmityslaitteen läpi, menettää jo aikaisemman lämpötilansa, joten sitä pidemmälle se jää hieman jäähdytetyksi ja mitä enemmän laitteita tällaisessa järjestelmässä on, sitä kylmempiä ne ovat, siirtyessään pois kattilasta.

Jotta säteilijä voitaisiin purkaa lämmityskauden aikana ilman sen tyhjentämistä, sen eteen on asennettu ohitus - tämä on putki, joka silmukoi järjestelmän ja on selvästi näkyvissä ylhäältä otettavassa valokuvassa, ja sulkuventtiilit sijoitetaan itse akun eteen.

Irrotuksen lisäksi ohitus auttaa myös osittain jäähdytysnesteen lämpötilan ylläpitämisessä, koska sen läpi kulkeva vesi ei putoa jäähdyttimeen. Mutta korkealuokkaisissa rakennuksissa tätä laitetta käytetään joskus väärin - ne asettavat siihen nosturin ja estävät sen, jolloin koko virtaus säteilijän läpi kulkee, joten kauempana asuvat saavat kylmempää vettä.

Kaksiputkijärjestelmässä jäähdytyksessä ei ole ongelmia, tarkemmin sanottuna se on olemassa, mutta se riippuu vain putken pituudesta, ja yleensä osoittautuu niin merkityksettömäksi, että ei edes kiinnitetä huomiota - keskitetyissä järjestelmissä linjat ovat suojattuja lämpöeristyksellä ja häviöillä. ovat vähäisiä.

Asia on, että kuuma jäähdytysneste virtaa putken läpi kaikkiin lämpöpattereisiin, mutta akun läpi kulkeva jäähdytetty vesi ei tule takaisin, vaan purkautuu paluuputkeen, mikä ylläpitää alkulämpötilaa koko piirissä riippumatta siitä, kuinka monta pistettä .

Mutta on olemassa yksi varoitus - asennus- ja käyttöhinta on jonkin verran korkeampi, koska ensin lisätään toinen putki ja toiseksi on tarpeen lämmittää enemmän vettä, ja laitteen parametrit eivät ole tärkeitä, se voi olla lämmityspatterien korkeus 250 mm tai 1200 mm.

Huom. Jos on tarpeen yhdistää yhdessä lämpöpatterit ja lattialämmitysjärjestelmä, käytetään kaksiputkijärjestelmää, mutta kolmitie termostaattiventtiili asennetaan vesilattiapiirin eteen, joka jakaa jäähdytysnesteen uudelleen sen lämpötilan mukaan.

Asennusohjeet

Kaikki neljä ylemmässä kuvassa näkyvää jäähdyttimen liitäntäjärjestelmää soveltuvat sekä yksi- että kaksiputkisiin lämmitysjärjestelmiin - käytettävä menetelmä riippuu enemmän piirin sijainnista.

Kuitenkin autonomisissa yksiputkisissa lämmitysjärjestelmissä etusija annetaan joko alemmalle tai alemmalle puolelle, mutta tämä liittyy yksinkertaisesti asennuksen helppouteen eikä enää. Lisäksi alumiiniradiaattoreiden (tai toisen metallin) korkeus voi vaikuttaa valintasi - kuten sanoin, kaikki tulee ergonomiaan.

Jos valitsit lämmityspatterit, joiden korkeus on 800 mm, 99%: ssa tapauksista ne eivät sovi ikkunan alle, koska sinun ei tarvitse pelkästään lattiasta, vaan myös ikkunalaudasta vähintään 10 cm: n päässä, joten tällaisia ​​lämmittimiä käytetään useammin lämmin maisema seinillä.

Siksi yleisin lämmityslaitteiden lämpöpattereiden korkeus on 600 mm - näin voit säilyttää etäisyyden lattiasta ja ikkunalaudasta, vaikka mikään ei estä sinua käyttämästä myös laitteita, joiden korkeus on 400 tai 500 mm.

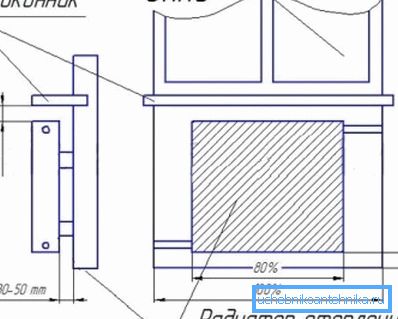

Lisäksi asennetaan lämmityslaite ikkunan alle, sinun täytyy harkita, ei vain mitä korkeutta ripustaa lämpöpatterit, vaan myös vetäytyä seinältä niin, että aukko on ainakin? laitteen syvyydet - muuten lämmönsiirto aliarvioidaan suuresti.

Ja jälleen kerran haluaisin palata korkeuteen - jos onnistut, yritä kestää 12 cm lattiasta, mutta muista, että jos tämä etäisyys on alle 10 cm tai yli 15 cm, niin taas aliarvioitte merkittävästi lämmönsiirron vaikutusta.

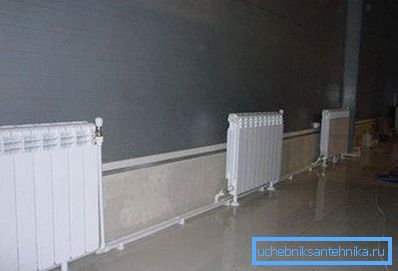

Siinä tapauksessa, että asennus ei ole ikkunoiden alla, esim. Laitteiden lattiaasennus, kuten ylemmässä valokuvassa (tässä lämmityspatterien korkeus on 400 mm), sitten vähintään 20 cm tulee poistaa seinästä.

johtopäätös

Useimmissa tapauksissa veden lämmittäminen omilla käsillään pyrkii asettamaan lämmityslaitteet ikkunoiden alle, joten ne käyttävät yleisintä korkeutta - 500-600 mm. Mutta tämä ei tarkoita ollenkaan, sinun on noudatettava näitä standardeja.
