Jäähdyttimen kiinnike: valintaperusteet seinän ja lattian

Tässä artikkelissa puhumme siitä, miten ripustaa jäähdytin suluissa. Tämä aihe on erittäin kiinnostava, koska talon tai huoneiston kunnostus liittyy usein lämmityslaitteiden vaihtamiseen.

Ennen kuin tarkastelet lämmityslaitteiden asennusohjeita, selvitämme, millaisia ​​kiinnikkeitä käytetään asennuksen aikana.

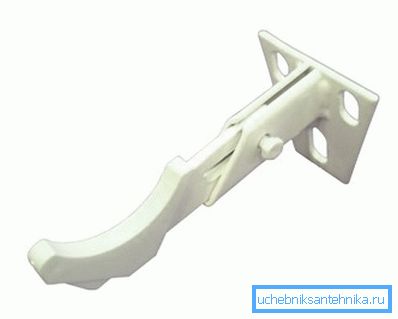

Haltija, jolla on mahdollisuus säätää lentoa

Asennustarvikkeiden valintaperusteet

Myynnissä on erilaisia ​​kannattimia, jotka eivät ole sopivia akkuille, joita haluat asentaa. Erityiset kiinnittimet vaihtelevat koon, kokoonpanon, asennustavan ja tietysti kustannusten mukaan.

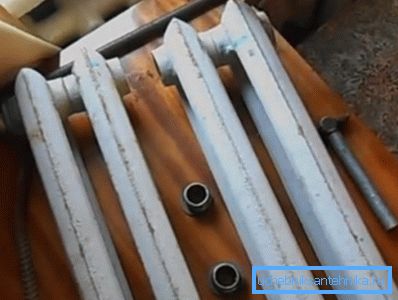

Etkö ole varma, kuinka monta säiliötä käytetään jäähdyttimessä 2 osassa? Kaksi - yksi yläosassa, toinen alareunassa.

Kiinnitystarvikkeiden valinta suoritetaan seuraavien kriteerien mukaisesti:

  • paristojen valmistuksessa käytetyt tuotantomateriaalit;
  • rakenteelliset ominaisuudet: paneeli tai poikkileikkaus;
  • asennustyyppi: seinä tai lattia;
  • jaksojen lukumäärä;
  • välileveys osien välillä;
  • sen seinän tiheys, johon asennustyöt tehdään, ja kuorma, jonka tämä pinta pystyy kestämään.
  • tuotteen hinta.

Seinäkiinnityslaitteet

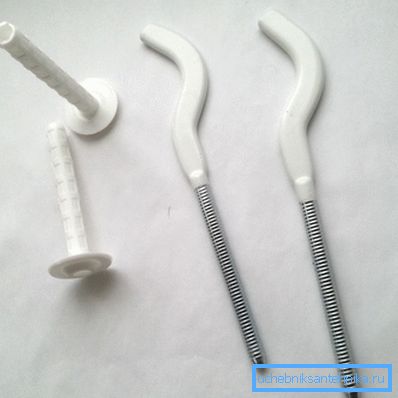

Säteilijän yleisin ankkurikannatin

Seinäkiinnitysmenetelmä on suosituin, sillä sitä käytetään laajalti ja sitä pidetään perinteisenä.

Asennusohje omin käsin on yksinkertainen: kiinnitin asennetaan tavalla tai toisella seinien pinnalle, minkä jälkeen lämmityslaitteet ripustetaan siihen.

Tärkeää: Mitä suurempi laite, jonka aiomme asentaa, sitä paksumpi ja luotettavampi laitteisto on, jonka paino on.

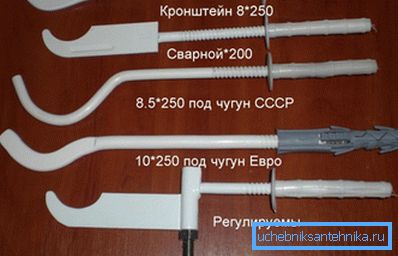

Kuvassa suosituimmat muutokset, mukaan lukien säädettävä säiliön kannatin
  1. Valurautaparistojen asennukseen käytetään luotettavinta ja massiivisinta laitteistoa.
    • Kiinnitä jäähdyttimen pitkänomainen kiinnike (pituus enintään 30 cm);
    • Valuraudan valukappaleet;
    • Teräsnauhalle asennetut pidikkeet;
    • Säädettävät teräspidikkeet, joiden kautta voit piirtää tai työntää akun takaseinän pois seinästä tai suorista lämmittimen vaakasuora sijainti.
    1. Alumiini- ja bimetalliradiaattoreiden asentamiseen käytetään samoja pidikkeitä. Tämä johtuu siitä, että kummallekin lämmityslaitteiden luokalle on ominaista pieni paino, sama etäisyys osien välillä ja samanlainen konfiguraatio.

    Tämäntyyppisen asennuksen joukossa huomioimme seuraavat:

    • jäähdyttimen teräsnurkkaus tai sen vahvistettu muokkaus;
    • teräskannakkeet, joissa on 120–170 mm: n pituus;
    • vakiomalliset seinäkiinnikkeet muovivuorella.

    Tärkeää: Jotkut lämmittimien valmistajat käyttävät omaa muotoilua, joten yleiset tuotteet eivät välttämättä sovi kokoon ja kokoon.

    Pintakovetus- ja asennustyöt

    Kun päätät, kuinka monta säiliötä tarvitset jäähdyttimelle ja mitä niiden pitäisi olla, kiinnitä huomiota seinätyyppiin.

    Asennustöiden paras seinämateriaali on betonilaatta, sillä siinä kiinnityskiskot pidetään loputtomiin. Pahimpien akkujen asennuksen kannalta pahin seinämateriaali on Adobe-lohkojen asettaminen.

    Epätyydyttävät lujuusominaisuudet erottuvat vanhoilla tiiliseinillä, joissa on paksu kipsi. Tyypillinen esimerkki on ns. Hruštšov.

    Tällaisissa taloissa ilman kiinnityspinnan valmistelua kiinnikkeet voivat väliaikaisesti jättää seinän vedellä täytetyn lämmittimen painon alle. Jos pinta, jolle asennus suoritetaan, kerääntyy vanhuudesta tai turvotetaan kosteudesta, tarvitaan lisätoimenpiteitä.

    Valmistelutyön ohjeistus on seuraava:

    • Pienennämme kipsi ikkunan avaamisen alla olevaan tiiliin.
    • Täytämme kipsiristikon. Jos alkuperäisen laastin kerros on paksumpi kuin 3 cm, moderneiden polymeeriverkkojen sijasta kiinnitä teräsverkko, jossa on sopiva koon lanka.
    • Valmistamme kipsiliuosta 1 osasta sementtiä ja kolmea osaa hiekkaa. Seos sekoitetaan perusteellisesti veden kanssa ja saatetaan tasaiseksi.
    • Heitä laasti ritilään ja kohdista se niin, että sementtipastan pinta 2-3 mm ei saavuttanut alkuperäisen laastin tasoa.
    • Kun kerros on täysin kuivunut, levitetään tasaisella kipsilevyllä samalla tasolla kuin muualla.

    Jos vahvistus suoritettiin oikein, kiinnikkeet pidetään tiukasti pitkään.

    Kun pinta on kovettu, voit jatkaa asennustöitä.

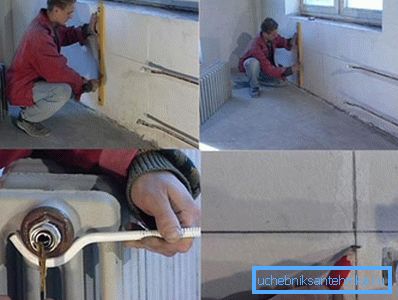

    Asennuskiinnikkeiden päävaiheet

    Ohje on seuraava:

    • Teemme mittauksia. Mittaamme 10 cm ikkunalaudan alareunasta - tämä merkitsee jäähdyttimen yläreunan sijaintia.

    Poikkeamme tästä merkistä etäisyyden, joka vastaa etäisyyttä akun yläosasta ylemmän puolen teknisen aukon keskelle. Piirrämme tällä merkinnällä vaakasuoran viivan.

    Mittaa akun pituus. Mittaamme ikkunalaudan leveyttä ja merkitään keskelle.

    Pidämme etäisyyttä akun keskiosasta niiden osien väliin, joissa kannatin asennetaan. Mittaamme tämän etäisyyden aikaisemmin piirrettyyn viivaan. Tämä merkitsee sulkujen sijainnin.

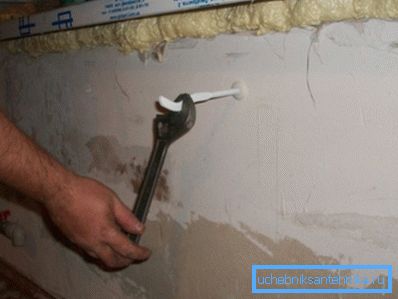

    Kierrä jäähdyttimen tappikannatin säädettävällä avaimella
    • Asenna laitteisto. Porataan reikiä muovitiivisteille. Me ohjaamme tiivisteet reikiin ja ruuvipidikkeisiin niihin.

    Kun pidikkeet on ruuvattu sisään, voit aloittaa lämmittimen asennuksen.

    Lattian asennuksen syyt

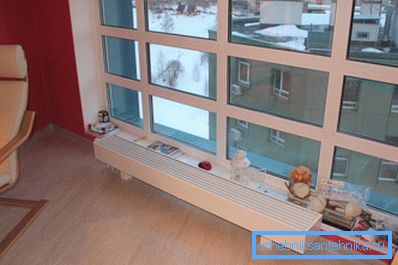

    Lämmityslaite ja koko seinän lasit

    Kuten jo mainittiin, paneelijäähdyttimen seinäkiinnike tai sen poikkileikkaus on perinteinen ratkaisu, jota on käytetty kaikkialla pitkään. Seinätyypin asennuksen lisäksi on olemassa menetelmä lämmittimien asentamiseksi lattialle.

    Lattian asennuksen tarve voi johtua itse akun konfiguraatiosta tai rakennusobjektin lasitusominaisuuksista. Jos esimerkiksi talon tai modernin huoneiston ikkunat ovat täysiseinäisiä, asennetaan pieni keskusetäisyys.

    Tällaiset lämmittimet asetetaan lattialle pienellä aukolla, joka tarvitaan konvektioon. Tämän seurauksena huoneessa oleva ilma on mukava lämmetä, kun taas massiivinen jäähdytin ei estä lasia.

    Toinen syy lattian asennukseen on riittämätön seinän lujuus. Esimerkiksi, jos seinä on vanha ja sitä ei ole mahdollista vahvistaa tai seinä on kipsilevystä valmistettu tai suljettu pöydällä, akku on asetettava lattiaan.

    Laitteet lattian asennusta varten

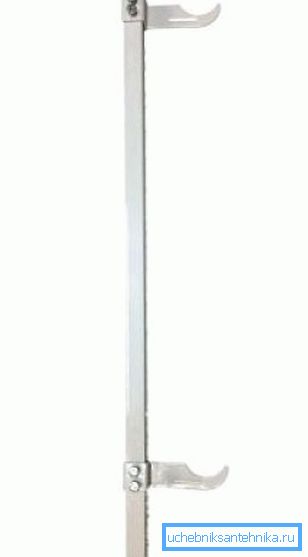

    Lattiapidike valurautaparistoille

    Kannattimia on useita muutoksia, joita voidaan käyttää jäähdyttimen lattian asennuksessa.

    Liitetiedoston mukaisesti nämä laitteet on jaettu seuraaviin tyyppeihin:

    • "Chain" jossa päälukituselementti koostuu toisiinsa liitetyistä teräsketjuyhteyksistä.

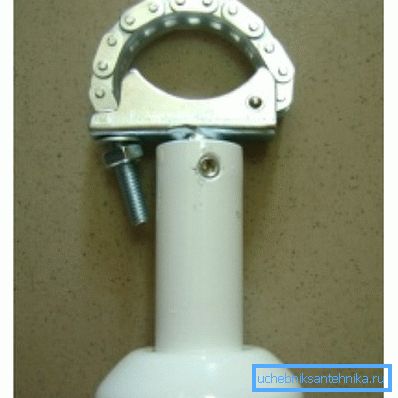

    Ketjun pidike

    Tämän tyyppinen lattiakiinnike kiinnittää lämmittimen joustavalla otteella. Toisin sanoen kiinnityselementti heitetään osien väliseen hyppääjään ja kiinnitetään tässä asennossa pulttien avulla.

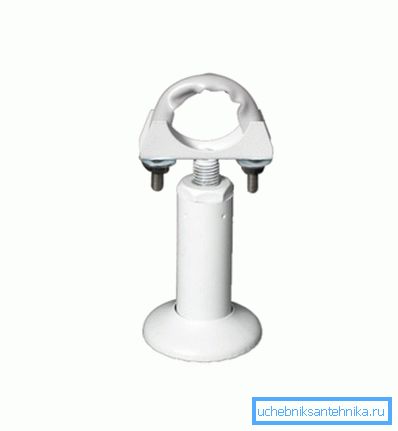

    U-muotoinen otteenpidike
    • U-muotoinen metalli-keula se kiinnitetään samalla tavalla kuin ”ketju” sillä erolla, että joustavan kiinnityselementin sijasta kiinnitetään hyppyyn kova puristin, joka on myös pultattu.
    • "Fork" Se on pystysuora teline, joka on tehty rintakuvan muodossa, johon jäähdytin on asennettu.
    Haarukan pidike

    Lämmittimen kiinnittäminen "haarukkaan" tapahtuu omalla painollaan.

    Lattiakiinnikkeen asennusohjeet ovat seuraavat:

    • Merkitse kiinnittimien tila ylös ja osien lukumäärän mukaan. Mitä suurempi lämmitin on, sitä suurempi on asennettavien kiinnittimien määrä.
    • Merkinnän jälkeen porojen reikät porataan betonialustaan. Jos lattia on puinen, pidikkeet on asennettu pitkille ruuveille, jotka ruuvataan suoraan levyihin.
    • Pidikkeet on kiinnitetty lattiaan ruuveilla.

    Vihje: Jos jäähdytin on raskas, lattiapidin voidaan kopioida asentamalla seinäkiinnikkeet.

    johtopäätös

    Nyt kun tiedät, mitä kannatin on tarkoitettu kannattimella varustetulle jäähdyttimelle ja miten sitä käytetään tarkoitukseen, on paljon helpompi selviytyä lämmitysjärjestelmän asennuksesta taloon tai huoneistoon. Lisää hyödyllisiä tietoja löydät tämän artikkelin videosta katsomalla.
