Itse tehdyt lämmityskattilat: kuinka valita laitteen

Maalaistalossa on usein kiireellinen ongelma sen lämmityksessä kylmänä vuodenaikana. Perinteiset hiili- tai puulämmitteiset uunit eivät ole kovin tehokkaita: niiden polttoainekustannukset ovat järjetöntä, noken ja tuhkan poistamiseen kuluu paljon aikaa, ja huoneissa on lämpötilan lasku. Erinomainen ratkaisu ongelmaan on lämmityskattila.

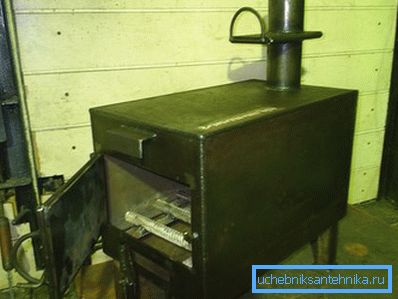

Tällaiset yksiköt ovat nykyaikaisempia ja tehokkaampia kuin uunit. Riittävällä teholla laite voi lämmittää paitsi asuinrakennusta myös teollista, kaupallista rakennusta. Haluttaessa tällainen yksikkö voidaan valmistaa käsin.

Miten kattilan lämmitys tapahtuu

Kaikki lämmityskattilat on järjestetty saman periaatteen mukaisesti - polttava polttoaine siirtää lämpöenergiaa lämmönvaihtimeen. Tämä lämmittää lämmönsiirtoa - vettä, öljyä, pakkasnestettä (ks. Myös artikkeli Lämmityspatterien laskenta: lämpöenergian tarve ja osien lukumäärä).

Yksikön tehokkuus on kaksi.

1. Polttoaineen polttotaso. Kun polttolähteestä riittämätön hapen syöttö poistaa nestemäisen polttoaineen höyryjä tai pyrolyysikaasua, ja ne voivat luopua paljon energiaa palamisen aikana, kotitekoinen lämmityskattila on muutettava.
2. Lämmönvaihdinlaite. Enemmän polttokammion ja vesisäiliön kosketusaluetta, sitä enemmän lämpöenergia siirtyy palavalta lämmönsiirtimeltä tietyn ajan.

Kiinnitä huomiota! Tämän perusteella polttavan jätteen lämpötilan tulisi olla mahdollisimman alhainen. Tämän indikaattorin laskiessa kattilan tehokkuus kasvaa. Lisäksi mitä pienempi on savupiipun lämpötila, sitä kestävämpi se on, ja yksikön toiminta on turvallisempaa.

Laitteen suunnittelun valinta

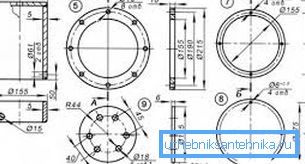

Kun teet piirustuksia kotitekoisista lämmityskattiloista, materiaalien saatavuus ja tietyntyyppinen polttoaine vaikuttavat niiden ulkonäköön ja toimintaan.

1. Materiaalien saatavuus. Kuumankestävä teräs sopii paremmin lämmitysyksiköihin kuin tavallinen ruostumaton teräs. Jälkimmäistä käytetään kuitenkin useammin. Tarkoituksena on, että materiaali on helposti saatavilla ja sen hinta on alhaisempi.
2. Prosessointikyky. Valurautapannu ei voi tehdä kotona.

Siksi, kun valmistetaan kotitekoisia kiinteitä polttoaineita käyttäviä kattiloita, niiden yleisimpiä materiaaleja ovat metallilevy.

1. Teräksen paksuuden tulisi olla 4/5 mm. Voit käsitellä sitä hiomalla, kaasulla tai sähköhitsauksella.
2. Laite on riippuvainen valitun polttoaineen tyypistä.
3. Suunnitteluun vaikuttaa veden kiertokytkentä piirissä.
4. Ohjeessa todetaan, että jotta lämmitettävä vesi kiertää luonnollisella konvektiolla, tarvitaan huomattava säiliön korkeus ja suuri osa suuttimista sekä lämmityspiirit. Mitä pienempi niiden läpimitta, sitä suurempi on hydraulinen vastus ja sitä alhaisempi kierrosnopeus.
5. Jos laitat pumpun, se lisää veden virtausnopeutta, jolloin putkien poikkileikkaus ja säiliön korkeus pienenevät.

Kun kotitalouksien lämmityskattilat on asennettu, kannattaa muistaa joitakin suosituksia.

1. Lämmityspiirit ja yksikön suuttimet tulisi tehdä putkista, joiden poikkileikkaus on vähintään 32 mm.
2. Koska pumpun ollessa sammutettu, jäähdytysnesteen virtausnopeus pienenee ja sen lämpötila nousee. Siksi lämmityspiirin tulisi olla sinkittyjä putkia. Muovin analogit (sillä on alhainen korkeiden lämpötilojen kestävyys), jopa vahvistettu, on parempi olla käyttämättä.

Yksiköiden tyypit

Yleisimmät puukattilat.

Puun aggregaatit

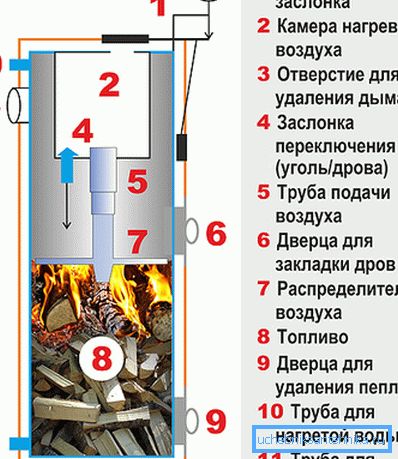

1. Yksinkertaisin kotitekoinen puulämmityskattila on kaksi sylinteriä, joista pienempi on suuremman sisällä.
2. Sisäinen rakenne on tulipesä, ja ulompi on vesisäiliö.
3. Hitsaustöiden minimoimiseksi on mahdollista käyttää paksunseinäistä suurikokoista putkea yksikön kotelona.

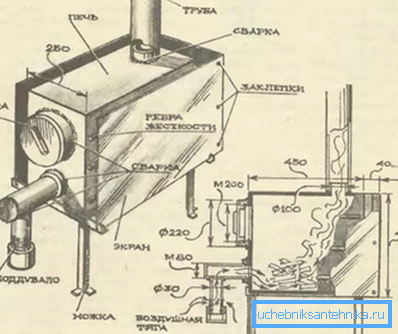

4. Puun kotitalouksien lämmityskattilalla voi olla eri kokoja ja muotoja näiden tai muiden materiaalien saatavuuden perusteella. Voit siis asentaa hitsatun suorakulmaisen uunin sylinterimäiseen vesisäiliöön. Vaihtoehtoisesti - sijoittaa uuniin kela tai lämmönvaihdin useista pitkittäis- tai poikittain järjestetyistä putkista.
5. Puukattiloita voidaan työntää millä tahansa kiinteällä polttoaineella. Heille sopivat kivihiili, pelletit, säännölliset polttopuut, kuivat turvet briketit jne.

Tällaisten laitteiden pääasiallinen haitta on niiden alhainen tehokkuus.

Pyrolyysianalogit

1. Tällaisissa kattiloissa, lämpötiloissa 200/800 ° C ja rajoitetulla hapen saannilla, puu säteilee lämpöä palamisen aikana ja muuttuu pyrolyysikaasuksi ja puukoksiksi. Lisäksi lämmitettyyn kaasuun sekoitetaan ilmaa, joka saa aineen syttymään suurella määrällä lämpöenergiaa.
2. Tämän seurauksena laitteiden tehokkuus on 92%. Polttoaineyksikön toisessa osassa voi toimia 10/12 tuntia. Tavanomaisen kotitekoisen kiinteän polttoaineen kattilan indikaattori on 4 tuntia.
3. Laitteen polttoaine palaa läpi vähimmäismäärän jätettä. Kaasun polttamista voidaan säätää automaation avulla.

Kiinnitä huomiota! Polttoaineen kaasumaisten ja kiinteiden fraktioiden erillisellä palamisella vaaditaan polttopuun kosteuspitoisuuden kasvua. Kun arvo on yli 30%, kaasu, jossa on suuri määrä vesihöyryä, palaa riippumatta.

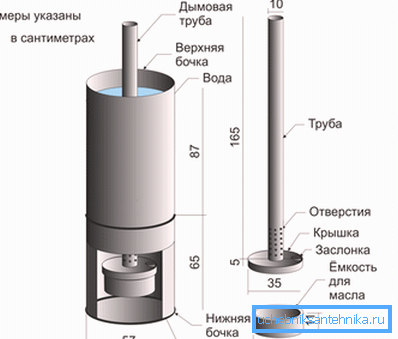

Jäteöljyyksiköt

Mielenkiintoisia kattiloita. Ne haihduttavat öljyn ennen palovammoja. Kun yksikkö saavuttaa käyttölämpötilat, tippuu lämmitettyyn kuormalavaan välittömästi kaasuksi, joka poltettaessa lämmittää lämmönvaihtimen.

Polttoaineena tällaisissa yksiköissä on mahdollista käyttää dieselöljyä.

Sähkölaitteet

Kotitekoinen sähkökattila lämmitykseen on hyvin yksinkertainen. Suuren poikkileikkauksen putkessa on lämmitin. Paluuputki hitsataan koteloon alhaalta, syöttö on asennettu päälle.

On huomattava, että sähkökattiloita, joiden kapasiteetti on yli 7 kW, ei saa kytkeä verkkoon 220 voltin jännitteellä.

Jännite 380: ssa ei ole kaikkialla.

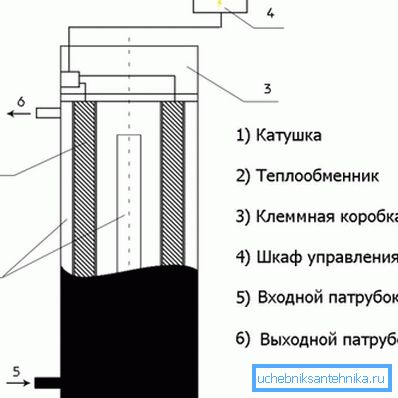

1. Monimutkaisempi kotitekoinen lämmityskattila.

1. Sen yksinkertaisin muotoilu koostuu paksuseinäisestä muoviputkesta. Emaloitu lanka kääritään sen ympärille 100 kierrosta.
2. Se on kytketty hitsausmuuntimeen, jonka virta (lähtö) on 15 A.
3. Kotelon sisällä on elementtejä, joita kuumennetaan pyörrevirralla - terästankojen tai paksujen lankojen leikkaamiseen.
4. Paluuputki on kytketty koteloon alhaalta ja syöttö ylhäältä.
5. Piiri on täynnä jäähdytysnestettä, ja laite on kytketty virtalähteeseen.
6. Tällaiseen laitteeseen ei tarvita pumppua. Kiertäminen tarjoaa lämmitetyn veden konvektiota.

johtopäätös

Lämmityskattilat voidaan tehdä itsenäisesti. Tällaiset laitteet ovat paljon tehokkaampia kuin uunit ja voivat lisätä lämmitysjärjestelmän suorituskykyä (katso myös artikkeli Self-Flowing Heating System: Laitteen ominaisuudet).

Artikkelin video sisältää paljon mielenkiintoisempaa.
