Induktiokuumennuskattila itse

Energian hinnan nousu johtaa siihen, että asunnon omistajat, joilla on yksilöllinen lämmitys, etsivät säästömahdollisuuksia, joissa maksimilämpö voidaan saada vähimmäispolttoaineesta ja siitä johdetusta energiasta. Yksi lämmityslaitteista, joka täyttää nämä vaatimukset, on induktiokattila. Tämä laite toimii sähköllä, sen tehokkuus on lähes sata prosenttia.

Teollisuus tarjoaa hyvän valinnan tällaisista lämmityslaitteista, mutta taloutena voit tehdä induktiolämmityskattilan omin käsin. Tässä artikkelissa puhutaan induktiolämmityskattilan asennuksesta.

Syyt korkeaan suorituskykyyn

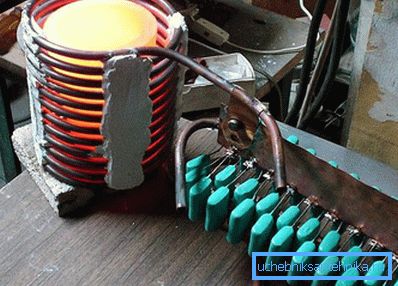

Induktiokattilan toimintaperiaate

Ymmärtääksemme, miksi induktiokattilat ovat niin tehokkaita, sinun täytyy ymmärtää, miten ne toimivat. Salaisuus on muuntaa sähköenergia lämpöenergiaksi magneettisen induktion vuoksi. Yleisimmässä kattilassa on kaksi piiriä ja se koostuu:

  • asuminen;
  • ydin;
  • ensisijainen ääriviiva;
  • suurtaajuusmuuttaja, jolla on tasainen virranhallintatoiminto;
  • lämpö- ja sähköeristys.

Ensiöpiiri on kuparilangan kierre. Se muuntaa sähköenergian pyörrevirroiksi ja luo magneettikentän. Tämän kentän aallot, jotka putoavat toissijaiseen piiriin, lämmittävät jäähdytysnestettä. Ytimen sisällä oleva metallilanka on toissijainen piiri ja lämmityselementti. Paluu, vesi pääsee kattilaan, lämpenee ja induktion ansiosta siirtyy siitä poistumiseen lämmitysjärjestelmään.

Yksinkertainen vaihtoehto

Induktiokiuaslämmitys

Helpoin kattila voidaan koota kotona, ja se pystyy työskentelemään hitsauskoneen sekä hiomakoneen kanssa. Ennen kattilan valmistamista on valmistettava 50 x 50 mm: n kokoinen metallinen neliöputki, jonka seinämän paksuus on 2 mm. Valmistusprosessi, joka näkyy Video-osiossa.

Putken mitat ja putken muoto voivat vaihdella, vain seinien paksuuden ei pitäisi olla pieni.

  • Hiomakoneen avulla on tarpeen leikata profiiliputki 50 cm: n pituisiksi, ja ne tarvitsevat 5–6 kappaletta (kaikki riippuu käytetyn induktiokiven leveydestä).
  • Lisäksi sinun täytyy valmistaa kaksi 25 tai 30 cm pituista elementtiä (kaikki riippuu siitä, kuinka monta osaa on valittu).
  • 50 cm: n hitsatut osat yhteen. Kaikki ne tulisi sijoittaa pystysuoraan. Aluksi ne voidaan kiinnittää uunikäsineillä, ja sitten on hyvä keittää kaikki nivelet.
  • Kaksi muuta aihiota on leikattava toiselle puolelle U-profiilin saamiseksi.
  • Viiden elementin valmiiseen moduuliin on kiinnitetty kaksi segmenttiä, joissa on yksi poistettu seinä, ala- ja yläosiin. Niiden tavoitteena on yhdistää kaikki yksittäiset osat muotoon.
  • Seuraavaksi sinun on hermeettisesti kypsennettävä muodostetut reiät sivuilla.
  • Sisään- ja ulostuloon on asetettu sisäänmeno. Niiden tulisi sijaita vinosti, yksi alapuolella, toinen ylhäällä. Voit käyttää putkea? ". Kaksi haaraa, joissa on kierteet, on hitsattu niihin, jotta se olisi helpompi asentaa valmiiseen lämmitysjärjestelmään.
  • Kaikki saumat hitsauksen jälkeen puhdistetaan hiomakoneen avulla. Valmis rakenne on rasvattu ja maalattu.
  • Laite on asennettu vakiintuneeseen muotoon. Lämmönsiirtimen palautusvirta syötetään alhaalta, lähtevä putki on sen yläpuolella.

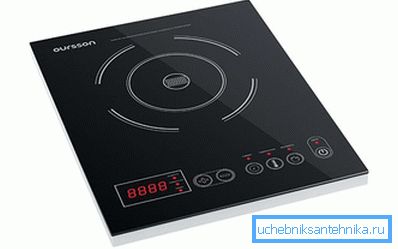

  • Lämmityselementin roolissa on tavallinen induktiokiuas. On tarpeen hankkia levy, jossa on mahdollisuus säätää virtaa ja lämpötilaa.
  • Se sijaitsee kattilan takana lähellä sen takaseinää.
  • Tämän rakenteen läpi kulkevalla vedellä on aikaa lämmetä. Järjestelmässä on oltava paisuntasäiliö sekä pakokaasupumppu.

Sama vaihtoehto voidaan tehdä vaakasuorassa versiossa. Tätä varten tarvitsemme 20 x 25 cm: n profiiliputken, jonka kaksi päätä hitsataan metallitulpilla suljetun astian muodostamiseksi. Ylempään seinään leikataan kaksi aukkoa, toisessa ilmaventtiili on asennettu toiseen putkeen, jonka läpi vesi virtaa järjestelmään. Puolella paluuputki leikkaa.

Kompleksi laite

Laitteen asettelu

Alla kuvatun vaihtoehdon perustana on induktiokattiloiden teollisessa tuotannossa käytetty käsite. Tarvittavan tuotteen valmistamiseksi tarvitsemme seuraavat osat:

  • metalliputki, jonka halkaisija on 160 mm ja pituus 500 mm;
  • metalliputki 25 mm, pituus 500 mm;
  • epoksihartsi;
  • kuparilanka, jonka poikkileikkaus on 2,5 mm2;
  • korkean taajuuden muunnin (se voidaan ottaa taajuusmuuttajan hitsauskoneesta tai induktiokilvestä);
  • tulenkestävä kangas.

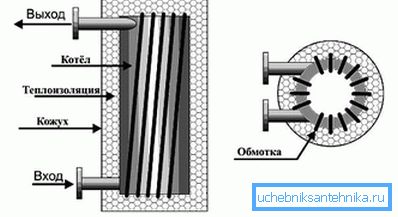

Laite on kotitekoinen induktiokattila

Työkaluista tarvitaan hitsauskone, hiomakone, liitu merkintään. Teemme seuraavat vaiheet:

  • Ensimmäinen asia, joka sinun täytyy tukkia pienempi halkaisijainen putki molemmilta puolilta. Tätä varten leikataan läpi 5 mm: n päätypinnan koko kehän. Tuloksena olevat segmentit taivutetaan keskelle ja kiehuvat. Sen sijaan voidaan käyttää kahta puolipyöriä tai kartiomaisia ​​kärkiä.
  • Seuraavaksi kiinnitä putki halkaisijaltaan suurempaan putkeen. Se sijaitsee keskellä ja kiinnitetään paisunta-kylkiin. Ne voidaan valmistaa metalliromusta. Ensinnäkin, ne kiinnitetään niiden kiinnittämiseksi, ja sitten liitos keitetään yli etäisyyden, jonka elektrodi saavuttaa.
  • Seuraava vaihe on pistokkeiden hitsaus suurella holkilla. Aikaisemmin heidän täytyy tehdä reikiä putken alle 1 "ja asentaa kierteitetyt nännit.
  • Koko rakenne on hyvin puhdistettu ja rasvattu.
  • Epoksihartsia sekoitetaan kovettimen kanssa suhteessa 2: 3.
  • Kangas on peitetty liimalla ja kääritään putken ympärille. Sen jälkeen sen pitäisi kestää täydellistä jähmettymistä.
  • Valmistetusta johdosta valmistetaan kaksi induktiokelaa. Tätä varten ylempään ja alempaan osaan kierretään 54 kierrosta. Niiden välillä on tärkeää säilyttää sama etäisyys. Käämityksen jälkeen koko johdin on päällystetty epoksilla. Ylhäältä se on suojattu lämmönkestävällä teipillä.
  • Korkean taajuuden jännitteen lähteen kelat kytketään rinnakkain.
  • Koko rakenne asetetaan lisäsuojakoteloon, jotta johtimet eivät vahingoitu.
  • Laite on asennettu lämmityspiiriin. On oltava pumppu, joka takaa pakotetun kierrätyksen.

Pienen putken päät suljetaan, jotta varmistetaan veden kulkeutuminen suuren putken seiniin. Jos näin ei tapahdu, neste kulkee keskellä eikä sillä ole aikaa lämmetä.

Toinen vaihtoehto

Induktiokattila, muoviputki

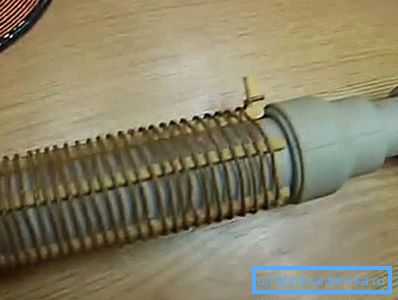

Valmistukseen tarvitaan muoviputki, jonka halkaisija on 63 mm ja pituus 50 cm, teräslanka, jonka halkaisija on 3 mm, kuparijohdin, jonka poikkileikkaus on 2,5 mm2 ja pituus 11 metriä.

  • Teräslanka leikataan 7 cm: n pituiseksi, ja se asetetaan muoviputkeen.
  • Kaksi sovitinta juotetaan kierteisen nivelen liitäntään 1. "Karkeat suodattimet ruuvataan molemmilta puolilta nippien läpi 1".
  • Rinnakkaiset textolite-nauhat liimataan putken pinnalle.
  • Niille on asetettu kuparijohtimen keloja. Niiden välisen etäisyyden tulisi olla sama. Sen jälkeen ne täytetään epoksihartsilla.
  • Tuote on asennettu lämmitysjärjestelmän putkeen ja on kytketty suurtaajuusjännitteen lähteeseen.

Kierrosten lukumäärä sekä johtimen pituus on valittava empiirisesti, koska järjestelmän pituus ja kapasiteetti ovat erilaiset. Induktiivisista virtauksista lämmitetty teräslanka antaa veden lämpötilan, joka kulkee putken läpi. Tätä vaihtoehtoa ei voi käyttää itsenäisenä laitteena, mutta se on erinomainen lisä päälähteeseen, mikä säästää lämmitysnesteen kulutusta.

Muoviputkikattiloiden edut ja haitat

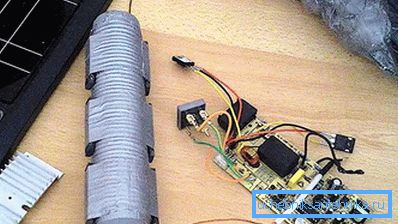

Kotitekoinen muoviputkikattila

Induktiokattiloiden edut:

  • Lämmitysjärjestelmän vesi lämpenee kaksi kertaa nopeammin ja siinä on kaksinkertainen lämmitys.
  • Inertia on paljon pienempi kuin kaasu- tai muita polttoainekattiloita käytettäessä.
  • Magneettinen induktio estää asteikon muodostumisen.
  • Hiljainen työ.
  • Kattilaa ei tarvitse puhdistaa ja huoltaa.

Kuten kaikki ilmiöt tai suunnitelmat, induktiokattiloissa on haittapuoli:

  • Ennen käyttöä on varmistettava, että ydin on täynnä vettä ja että vedenpinnan ei pitäisi laskea, jos muovia sulatetaan.
  • Kattilaa voidaan käyttää vain suljetussa pakotetussa lämmitysjärjestelmässä.
  • Teollisten mallien korkeat kustannukset.

Kattilan tehon tulisi varmistaa riittävä lämmitystaso huoneessa. Kaikkein hyväksyttävin kaava: 1 kW / 10 m2.

Induktiokattila on erinomainen vaihtoehto muille lämmityslaitteille. Jos se on mahdollista tehdä kotona, taidot työskennellä työkalujen ja laitteiden kokoonpanolla, kyky asentaa lämmityslaitteet, voit tehdä tällaisen laitteen itse. Jos et ole varma itsestäsi, on parempi ostaa valmis kattila ja kutsua asiantuntijoita asentamaan se.

video

Katso video, joka näyttää, kuinka voit tehdä itsenäisesti sähkökattilan:

Tämä video näyttää kattilan valmistusprosessin induktiokappaleille:
