Höyrylämmitys: järjestelmä, käytetyt materiaalit ja

Asuinlämmitysjärjestelmissä käytetään tavallisesti kuumaa vettä lämmönvälittäjänä, mutta joskus se korvataan höyryllä. Höyrylämmityksen järjestelmä poikkeaa jonkin verran perinteisestä ratkaisusta, koska sinun tulisi kiinnittää huomiota sen analyysiin. Vain tietäen kaikki vivahteet, voit luoda tehokkaan projektin ja toteuttaa sen oikein.

Suunnittelun analysointi

Järjestelmän ominaisuudet

Höyrylämmitys on sinänsä melko yksinkertaista:

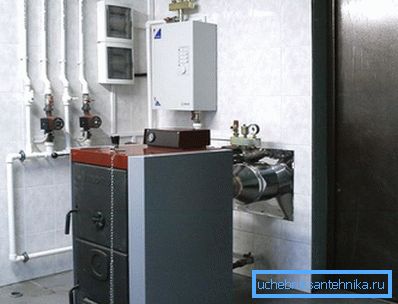

• Kattila toimii vedenlämmittimenä. (sähkö, kaasu tai kiinteä polttoaine). Joissakin tapauksissa on mahdollista rakentaa järjestelmä, jossa käytetään uunia, mutta sitten se on uudistettava vastaavasti.
• Lämmittimessä vesi kiehuu, muodostaen suuren määrän höyryä, joka on huomattavan paineen alaisena..

Kiinnitä huomiota! Yleisimmät ovat matalapainesysteemit, jotka on suunniteltu 100–150 kg / m². Myös yksityiskodeissa voidaan käyttää tyhjiö-höyrylämmitystä (jopa 100 kg / m.)²), ja teollisuudessa joskus käytetään rakenteita, jotka kestävät yli 600 kg / m².

• Höyry siirtyy putkilinjoihin, joiden läpi se tunkeutuu huoneisiin asennettuihin lämpöpattereihin.. Tässä on lämmön uudelleenjako: putket jäähtyvät vähitellen ja lämmittävät ympäröivän ilman.
• Jäähdytyksen jälkeen tietyn tason alapuolelle kerätään vettä lauhteen muodossa ja palautetaan kattilaan..
• Erillisesti on syytä huomata, että järjestelmästä höyryllä siirtynyt ilma poistuu ulkopuolelta erityisen pakoputken kautta..

Riippuen kondensaatin palauttamisesta kattilaan on:

• Suljetun tyyppiset lämmitysjärjestelmät. Tässä tapauksessa jäähdytetty vesi pääsee kattilaan suoraan putkien läpi.
• Avoimet järjestelmät. Kondensaatti kerääntyy aluksi erilliseen säiliöön ja pumpataan sitten vesilämmittimen käyttökapasiteettiin.

Plussat ja haitat

Tällä lämmitysmenetelmällä on useita etuja:

• Huone lämpenee riittävän nopeasti, koska korkean lämpötilan höyry kulkee radiaattoreiden ja putkien kautta.
• Järjestelmässä on melko kompakti koko.
• Putkissa ei ole jäähdytysnesteen jäätymisriskiä, ​​joka veden kuumennuksen yhteydessä johtaa usein tuuleen.
• Järjestelyyn tarvittavien materiaalien hinta on suhteellisen pieni.

Toisaalta höyrylämmitys ei ole epäedullista:

• Ensinnäkin putkistot kuluvat riittävän nopeasti korkeassa paineessa, koska ne on korjattava ja vaihdettava paljon useammin.

Kiinnitä huomiota! Kaikkien liitäntöjen ennaltaehkäisevä huolto on tehtävä säännöllisesti. Tämä ei ole vain sinun mukavuutenne vaan myös turvallisuutesi.

• Toiseksi jäähdytysnesteen voimakas lämmitys vaikeuttaa lämpötilan tarkkaa säätämistä ilmastointilaitteiden avulla.
• Kolmanneksi putket höyryn kulun aikana muodostavat melko kovan äänen. Hetken kuluttua lopetat tietysti sen, mutta ensimmäisinä viikkoina tämä melu voi olla epämiellyttävä.
• Lopuksi, erittäin kuumia putkia tulisi sijoittaa siten, että ne voivat minimoida kosketuksen niiden kanssa. Kuitenkin sattumanvaraisesta kosketuksesta kuumennetun metallin kanssa aiheutuvat palovammat ovat edelleen väistämättömiä.

Asennusohjeet

Elementtien valinta

Jos aiot suunnitella höyrylämmitysjärjestelmän omin käsin, sinun on valittava kaikki järjestelmän osat hyvin huolellisesti.

Kiinnitämme huomiota seuraaviin seikkoihin:

• Höyrykattila on avainelementti, joka määrää suurelta osin kaikkien asennettujen laitteiden suorituskyvyn. Meidän mielestämme kaasun tai sähkön parissa työskentelevä kaksipiirinen malli olisi paras. Höyrylämpötilan optimaalinen rajoitus yksityisessä talossa on 130 ⁰S.

Kiinnitä huomiota! Vesisäiliön jatkuvan lämmityksen varmistamiseksi voit myös ostaa kiinteän polttoaineen laitteen, jossa on automaattinen pellettien lataus erityisestä bunkkerista.

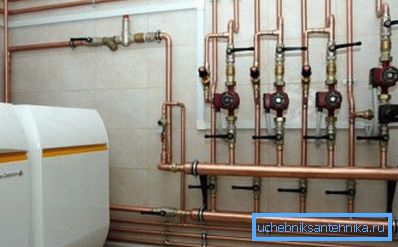

• Putket kaikkien osien liittämiseksi teräksestä tai kuparista. Toinen vaihtoehto on edullinen, koska kupari ei ole alttiina korroosiolle, mutta tässä tapauksessa projektin kustannukset kasvavat merkittävästi.

• Projektissa on mahdollista sijoittaa sekä yksi- että kaksiputkinen viestintäjärjestelmä. Yksiputkijärjestelmä on halvempi, mutta on parempi aikaansaada erillinen putki kondenssivedenpoistoon. Joten alennamme järjestelmän melutasoa, ja lämmönvirtausta on helpompi säätää.

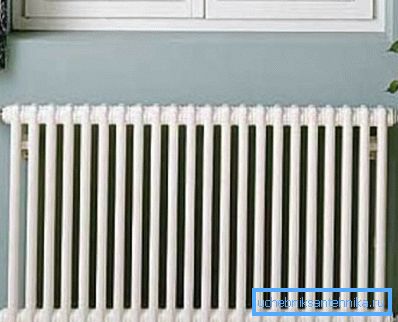

• Paristojen osalta klassisen kokoonpanon valurauta-lämpöpatterit tai teräspaneelilaitteet ovat täydellisiä tarkoituksellemme.

• Jokaiselle lämmityspiirille saadaan poistoventtiili, joka säätää automaattisesti paineen järjestelmässä.

Kokoonpanosuunnittelu

Järjestelyn aloittaminen alkaa kattilan asennuksesta.

Ohje suosittelee toimimaan seuraavasti:

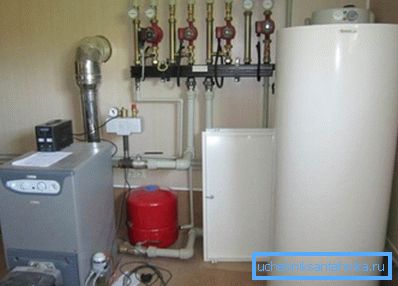

• Vedenlämmitin asennetaan parhaiten kellariin tai maanalaiseen tilaan - joten lämmitetty höyry nousee putkien läpi luonnonvoimien vuoksi. Samalla kondensaatti palaa säiliöön painovoiman avulla.

• Huone kattilan asennusta varten palaa palamattomasta materiaalista. Kaadetaan kattilan alle erillinen monoliittinen perusta, joka on suunniteltu estämään sen siirtyminen käytön aikana.
• Kattilan ulostulossa on asennettava höyryventtiili, jota käytetään höyryvirtauksen säätämiseen.
• Kattilan yläpuolella on yleensä kalvon paisuntasäiliö. Sen päätehtävä on paineen tasaaminen järjestelmässä.
• Kun olemme perustaneet kuparin, alamme laskea putkia. Korjaamme ne tukirakenteisiin kiinnikkeiden avulla.
• Valituissa paikoissa oleviin seiniin asennetaan lämmityspatterit. Jokainen jäähdytin voidaan varustaa kahdella hanalla, jolloin akku voidaan tarvittaessa sammuttaa järjestelmästä ja säätää siten ilman lämmityksen astetta huoneessa.
• Sulje kaikki liitännät varovasti, koska höyrynpaine putkissa on melko korkea.
• Asennamme pakokaasuventtiilit, jotka vastaavat ylimääräisen ilman poistamisesta.

Kiinnitä huomiota! Jos käytetään avointa virtapiiriä, on välttämätöntä, että pumppu kytketään käytetyn kondensaatin pumppaamiseen säiliöstä kattilaan.

• Liitämme kattilan putkilinjaan, täyttävät sen vedellä ja suorittavat testin. Testien aikana seurataan painemittarin lukemia, jotka tallentavat paineen tason ja valvovat myös vuotojen esiintymistä nivelissä.

johtopäätös

Edellä kuvatut höyrylämmitysjärjestelmät (joissa yksi tai kaksi piiriä, joissa on avoin tai suljettu sykli) osoittavat maksimaalisen tehokkuuden yksityisissä taloissa ja mökissä.

Suunnittelu voidaan toteuttaa itsenäisesti, mutta jos sinulla ei ole kokemusta lämpöteknisten töiden toteuttamisesta, on parempi ottaa ammattilaiset mukaan ongelman ratkaisuun ainakin suunnitteluvaiheessa. Yksittäisten toimintojen tekemisen vivahteissa artikkelissa oleva video auttaa ymmärtämään.
