Gravity-lämmitysjärjestelmä: laitteen ominaisuudet

Gravity-lämmitysjärjestelmä sopii erinomaisesti pieniin yksityisiin asuntoihin. Hänen työnsä perustuu lämmin- ja kylmän veden kiertoon putkissa lämpötilaeron vuoksi eikä vaadi lisäpumppulaitteiden asentamista.

Jotta koko prosessi tapahtuisi tarkasti ja vikaantumatta, joitakin ehtoja on täytettävä, joita tarkastelemme tässä artikkelissa.

Toimintaperiaatteet

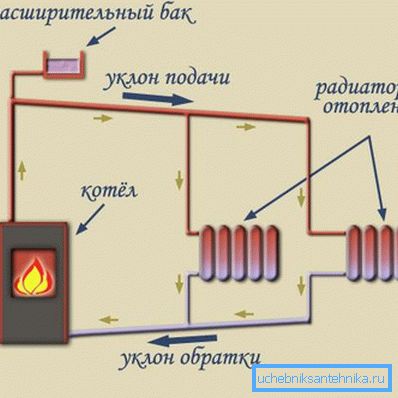

On useita vaiheita, joissa vedenlämmitys toimii:

• Lämmittää kattilassa ja alkaa nousta järjestelmän korkeimpaan merkkiin. Tämä johtuu fysiikan perussäännöistä, jotka kuvaavat, että lämmitetty aine on kevyempi kuin kylmä.
• Sitten alkaa jäähtyä, se uppoaa lämpöpattereisiin ja jakaa lämpöä koko huoneeseen.
• Täysin jäähdytetty neste valutetaan kaltevien putkien kautta kattilan sisääntuloon, jonka jälkeen sykli toistuu.

asennus

Huolimatta sen toimivuuden ilmeisestä yksinkertaisuudesta, painovoimainen lämmitys edellyttää tiettyjen ehtojen täyttämistä täysipainoiseen työhönsä:

vaatimuksista

1. Jotta jäähdytysnesteen nopeus voisi liikkua putkien läpi vaadittujen standardien mukaisesti, ulostulon ja kattilan sisääntulon lämpötilaero on oltava vähintään 25 astetta.. Toisin sanoen, mitä enemmän lämpöpattereissa on lämpöä, sitä nopeammin vesi liikkuu järjestelmässä.
2. Lämmittimen lämmitysosan tason on oltava talossa olevien säteilijöiden keskiakselin tason alapuolella siten, että jäähdytysneste voi virrata vapaasti kattilan tuloon.

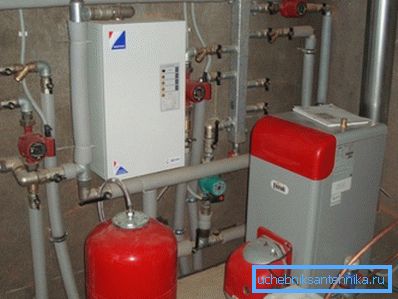

Vinkki: on suositeltavaa asentaa kattilan kuoppaan tai kellariin. Näin varmistetaan jäähdytetyn nesteen riittävä sisäänvirtaus.

1. Jäähdytysnesteen liikkeen keskimääräinen kaltevuus on huomioitava 1: 100.

1. Lämmittimen ja lähimmän jäähdyttimen välinen etäisyys ei saa ylittää kolmekymmentä metriä, koska nesteen liikkumista on vastustettu.

Vinkki: lämmitysjärjestelmän luotettavaan toimintaan on suositeltavaa tarkkailla 15 metrin etäisyyttä jäähdyttimen sijainnista. Tämä varmistaa putkien hydraulisen vastuksen onnistuneen voittamisen mistä tahansa materiaalista.

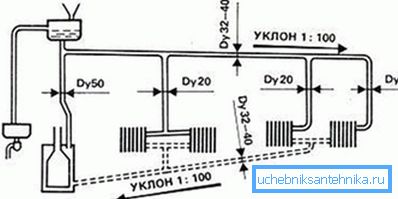

1. Lisäedellytys hydraulisen vastuksen kompensoinnissa on käytettyjen putkien halkaisijoiden vähimmäisvaatimusten noudattaminen. Eri osien optimaalisten kokojen ohje näyttää tältä:

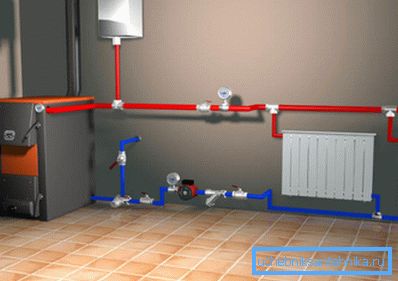

1. Koko rakenne on välttämättä täytettävä nesteellä.. Tason hallitsemiseksi järjestelmän erikoispisteeseen asennetaan erikoissäiliö, joka sisältää tarvittavan vesivaraston. Ylempään osaan on liitetty myös tyhjennysputki, joka mahdollistaa ylimääräisen jäähdytysnesteen tyhjennyksen ylikuumenemisen ja liiallisen laajentumisen viemärijärjestelmään.

Suositut järjestelmät

Lämmitysjärjestelmää ei ole helppo varustaa jäähdytysnesteen gravitaatioliikkeellä. Tätä varten sinun on otettava huomioon kodin monet muut ominaisuudet ja muut tärkeät tekijät (lue myös artikkeli kaasun lämmitys asunnossa: miten tulla itsenäiseksi apuohjelmista).

Neuvoja: jos sinulla on pienintäkään epäilystä omasta kyvystäsi, niin on parempi ottaa yhteyttä ammattilaisiin, koska rakennuksen asennuksen aikana tehdyn virheen hinta on paljon suurempi kuin heidän työnsä kustannukset.

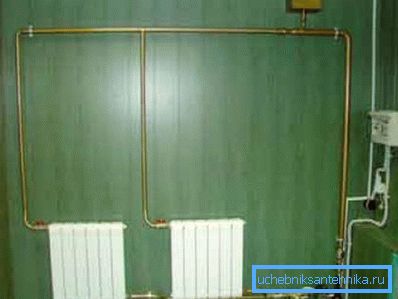

Itse virtaavilla lämmitysjärjestelmillä voi olla seuraavat toteutusjärjestelmät:

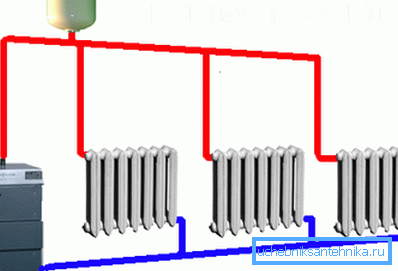

1. Tavallisimmin ja yksinkertaisimmin se on muotoilu, joka edellyttää syöttökanavan sijoittamista huoneen yläosaan ja paluuputken pohjaan.

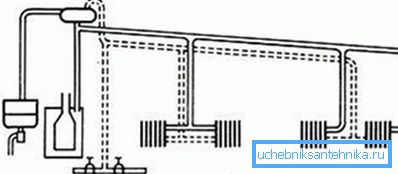

1. Jos lattiatasolla on paljon esteitä, jäähdytettyä nestettä palauttavat putket sijoitetaan lähelle syöttöputkea.

1. Alueilla, jotka eivät ole alttiita voimakkaalle pakkaselle, voidaan käyttää seuraavaa lämmitysjärjestelmän elementtien järjestelyä:

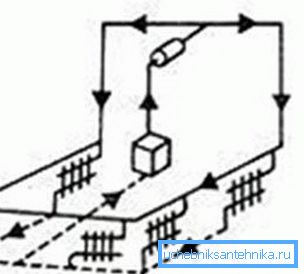

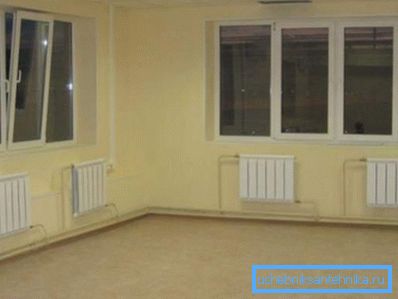

1. Pienissä taloissa, jotka sijaitsevat alueilla, joilla on ankarat talvet, soveltuu paremmalle asettelulle, kun otetaan huomioon säteilijöiden sijainti ulkoseinien ikkunoiden alla.

johtopäätös

Lämmitysjärjestelmä, joka edellyttää jäähdytysnesteen luonnollista kiertoa, ei asenna lisälaitteita, mikä vaikuttaa sen kustannusten alenemiseen. Mutta on myös syytä muistaa sen suunnittelun vaikeudet, joissa olisi otettava huomioon kaikki rakennuksen tekniset ominaisuudet. Tämä on ainoa tapa varmistaa koko rakenteen tehokas toiminta (katso myös artikkeli Vaihtoehtoiset lämmityslaitteet - Kaasulämmittimet puutarhaan).

Video antoi aiheesta lisämateriaalia. Onnea suunnitteluun ja asennukseen!
