Gcal: n laskeminen lämmitykseen: mittausmenetelmät ja kaavat

Mikä on tämä yksikkö - gigakaloriya? Miten se liittyy lämpöenergian tavanomaiseen kilowattituntiin? Mitä tietoja tarvitaan gigcalorian huoneen vastaanottaman lämmön laskemiseksi? Lopuksi, mitä kaavoja käytetään laskemaan? Yritetään vastata näihin kysymyksiin.

Tehtävänämme on oppia laskemaan omia kustannuksiamme.

Mikä se on

Aloitamme vastaavasta määritelmästä. Kalori on energiamäärä, joka tarvitaan 1 gramman veden lämmittämiseen Celsius-asteessa ilmakehän paineessa.

Koska huoneen lämmityskustannuksiin verrattuna yksi kalori on naurettavan pieni määrä, laskelmissa käytetään yleensä gigakaloria (Gcal), joka vastaa yhtä miljardia (10 ^ 9) kaloria.

Tämän nimenomaisen arvon käyttö määräytyy Venäjän federaation polttoaine- ja energiaministeriön vuonna 1995 antamien lämpöenergian ja jäähdytysnesteen laskentaperiaatteiden mukaisesti.

Viite: keskimääräinen lämmönkulutus Venäjällä on 0,0342 gigakaloria per neliömetri asuntojen kokonaispinta-alalta kuukaudessa. Eri alueiden standardit vaihtelevat ilmastovyöhykkeen mukaan ja paikalliset lainsäätäjät määräävät.

Mikä on Gcal lämmityksessä tutuimmissa meissä?

  • Yksi gigacalorie riittää lämmittämään 1000 tonnia vettä yhden asteen.
  • Se vastaa 1162,2222 kilowattituntia.
Lämpöenergian laskeminen lämmityksen tapauksessa suoritetaan gigakaloreissa.

Miksi tarvitset sitä

Kerrostalot

Kaikki on hyvin yksinkertaista: gigakaloreita käytetään lämmön laskennassa. Tietäen kuinka paljon lämpöenergiaa jää rakennukseen, kuluttaja voi laskuttaa melko konkreettisesti. Vertailun vuoksi - kun keskuslämmitys toimii ilman mittaria, laskutetaan lämmitetyn huoneen pinta-ala.

Lämpömittarin läsnäolo edellyttää lämmitysputkien horisontaalista peräkkäistä tai kollektorijohtoa: syöttö- ja paluuputkien asunnot asennetaan huoneistoon; Asuntojärjestelmän kokoonpanon määrittelee omistaja. Tämä järjestelmä on tyypillinen uusille rakennuksille ja mahdollistaa muun muassa lämmönkulutuksen joustavan hallinnan, mukavuuden ja talouden välisen valinnan.

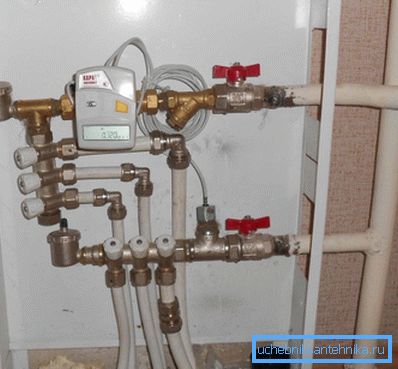

Horisontaalinen kollektorijohto asunnossa.

Miten säätö tapahtuu?

  • Throttling itse lämmittimet. Kaasun avulla voit rajoittaa jäähdyttimen läpäisevyyttä, vähentää sen lämpötilaa ja siten lämmön kustannuksia.
  • Asenna yhteinen termostaatti paluuputkeen. Jäähdytysnesteen virtausnopeus määräytyy huoneen lämpötilan mukaan: se kasvaa, kun ilma jäähtyy, ja pienenee kuumennettaessa.

Yksityiset talot

Mökin omistaja on ensisijaisesti kiinnostunut eri lähteistä hankitun lämmön hinta. Annamme itsellemme arvion Novosibirskin alueelle vuoden 2013 tariffeista ja hinnoista.

Lämmönlähde Kustannukset gigacalorie ottaen huomioon kuljetuskustannukset ja lämmityslaitoksen tehokkuus, ruplaa
Maakaasu 501
kivihiili 520
Pelletit (granuloitu sahanpuru) 1754
sähkövoima 4230
Nestekaasu 3225
Dieselpolttoaine 3268

Vertailun vuoksi: keskuslämmitys tilastotietojen keräämisen yhteydessä maksoi 1467 ruplaa gigakaloriyaa kohden.

laskurit

Mitä tietoja tarvitaan lämmönlaskennassa?

On helppo arvata:

  1. Jäähdytysnesteen virtaus lämmityslaitteiden kautta.
  2. Sen lämpötila sisäänkäynnissä ja poistuminen piirin vastaavasta osasta.

Virtauksen mittaamiseen käytetään kahta mittaria.

Juoksupyörälaskurit

Lämmitykseen ja kuumaan veteen suunnitellut mittarit poikkeavat kylmässä vedessä käytetyistä vain juoksupyörän materiaalista: se kestää korkeampia lämpötiloja.

Itse mekanismi on sama:

  • Jäähdytysnestevirta aiheuttaa juoksupyörän pyörimisen.
  • Se välittää pyörimisen kirjanpitomekanismille ilman suoraa vuorovaikutusta pysyvän magneetin avulla.

Suunnittelun yksinkertaisuudesta huolimatta mittareilla on melko alhainen liipaisukynnys ja ne ovat hyvin suojattuja tietojen väärinkäytöltä: kaikki yrittää hidastaa juoksupyörää ulkoisella magneettikentällä vasten antimagnetisen näytön mekanismia.

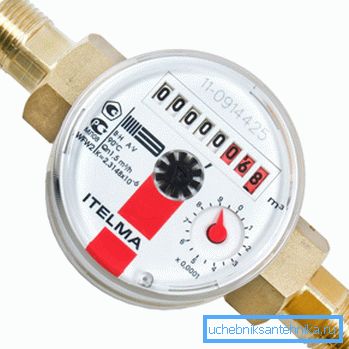

Mekaaninen laskuri käyttövesille ja lämmitykselle.

Laskurit, joissa on erotin

Toisen tyyppisten mittareiden laite perustuu Bernoullin lakiin, jossa todetaan, että nesteen tai kaasuvirran staattinen paine on kääntäen verrannollinen nopeuteen.

Miten käyttää tätä hydrodynamiikan ominaisuutta laskea jäähdytysnesteen virtaus? Riittää, kun estetään hänen tapaansa pidätinlevyllä. Painehäviö aluslevyllä on suoraan verrannollinen sen läpi kulkevaan virtausnopeuteen. Tallentamalla paine antureilla on helppo laskea virtausnopeus reaaliajassa.

Kummallista: mittarilaite sisältää elektroniikan läsnäolon siinä. Suurin osa tämän tyyppisistä mittareista ei anna raaka-aineita - veden kulutusta ja lämpötilaa - vaan laskee myös lämmön todellisen käytön. Tällaisten laitteiden ohjausmoduulissa on portti liitettäväksi tietokoneeseen ja se voidaan konfiguroida uudelleen omin käsin muutetun laskentamenetelmän mukaisesti.

Entä jos kyse ei ole suljetusta lämmityspiiristä, vaan avoimesta järjestelmästä, jossa on mahdollisuus valita LKV? Kuinka tallentaa kuuman veden virtaus?

Ratkaisu on ilmeinen: tässä tapauksessa kiinnityslevyt ja paineanturit sijoitetaan sekä lämmityksen syöttö- että paluuputkiin. Kierteiden välisen jäähdytysnesteen virtauksen välinen ero osoittaa kotitalouksissa käytetyn kuuman veden määrän.

Valokuva - elektronisessa lämpömittarissa, jossa ilmoitetaan aluslevyjen painehäviö.

kaava

Miten lasketaan Gcal lämmitykseen laskurien läsnä ollessa molemmilla linjoilla avoimen (kuuman veden syöttö) tai suljetun (ilman kuumavesihuolto) järjestelmää varten?

Laskentakaava on Q = ((V1 * (T1-T)) - (V2 * (T2-T)) / 1000.

Siinä:

  • Q - vaadittu lämpöenergian määrä gigakaloreissa.
  • V1 ja V2 - jäähdytysnestevirtaus virtauksen ja paluuvirtauksen läpi tonneina.

Hyödyllinen: laskurit ilmeisistä syistä, kulutus kuutiometreinä, ei tonneina. Kuuman prosessiveden kuutiometrin todellinen massa eroaa jonkin verran tonnista; mutta erotus mittarivirheiden taustalla on vähäinen, joten voit käyttää mittarin lukemia turvallisesti kuutiometreinä.

  • T1-lämpötila piirin tuloaukossa (virtaus).
  • T2 - lämpötila piirin ulostulossa (paluu).
  • T on kylmän veden lämpötila, joka syöttää reitin tappioiden kompensoimiseksi. Lämmityskauden aikana oletetaan olevan +5 С, sesongin ulkopuolella - +15 С.
  • Jakso 1000 on välttämätön, jotta tulos ei olisi mega-, vaan gigakaloreissa. Muussa tapauksessa meidän olisi laskettava veden kulutus uudelleen tuhansina tonneina.

Joten mittarin virtausnopeudella 52 m3: n paluuvirralla 44 m3: n paluuvirtaus, virtauslämpötilat 95 ° C ja 70 C: n paluuvirtaus pysyvät talossa ((52 * (95-5)) - (44 * (70-5)) 1000 = 1,82 Gcal lämpöä.

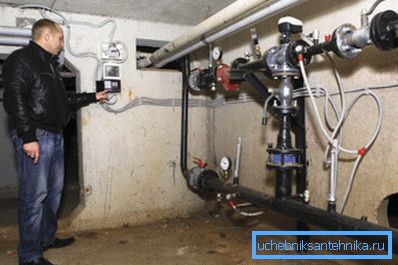

Virtaus- ja lämpötila-anturit ovat molemmilla langoilla.

Huomaa: veden kulutus veloitetaan erikseen. Pidämme vain lämpöenergian kulutusta.

Mikä on laskentaohje, jos sinulla on vain yksi laskuri? Tietysti on kyse siitä, että puhumme suljetusta järjestelmästä (ilman lämmintä vettä).

Laskentakaava on Q = V * (T1-T) / 1000.

Esimerkiksi veden virtausnopeus 52 m3 ja jäähdytysnesteen lämpötila 95 ° C, 52 * (95-5) / 1000 = 4,68 gigakaloria pysyy asunnossa asunnossa. Kuten voit helposti nähdä, tällainen laskentajärjestelmä on paljon vähemmän hyödyllinen kuluttajalle.

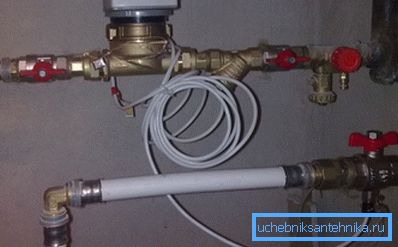

Väliliuos suljetuille järjestelmille - yksi virtausanturi ja kaksi lämpötila-anturia. Laskenta suoritetaan ensimmäisen kaavan mukaisesti; V1 on yhtä suuri kuin V2.

johtopäätös

Toivomme, että lukijalle tarjottavat tiedot auttavat häntä säästämään lämmitystä. Kuten aina, oheisissa videoissa on myös muita teemakohtaisia ​​materiaaleja. Onnea!
