Erilaiset kaasulämmityskattilat: niiden työn periaatteet

Jos maalaistalolla on kyky kytkeytyä kaasuputkeen, on hyvin kätevää lämmittää talosi asentamalla Lemax-kaasukattilat tai muut merkit lämmittimiksi. Tärkeintä on, että pystyt laskemaan lämmittimen tehon oikeassa suhteessa huoneen asuintilaan ja jäähdytysnesteen määrään patteripiirissä tai lattialämmityksessä.

Ja riippumatta siitä, mitä merkkiä valitset - Wisman, Mimax, Beretta - on tärkeää, että ne soveltuvat lämmönvaihtimen lämmitykseen, jota käsitellään alla, ja lisäksi katsomme videoleikkeitä kattiloista.

Toimintaperiaate

Huom. Lämmityspiiristä riippuen on myös valittava lämmityskaasukattila, joka voi olla joko korkean lämpötilan (konvektio) tai matalan lämpötilan (kondensoituva). Joten jos lämpöpatterit tarvitsevat nesteen lämpötilan noin 60-80? C, sitten lämpimälle lattialle tarpeeksi 30-50? C.

Konvektioyksiköt

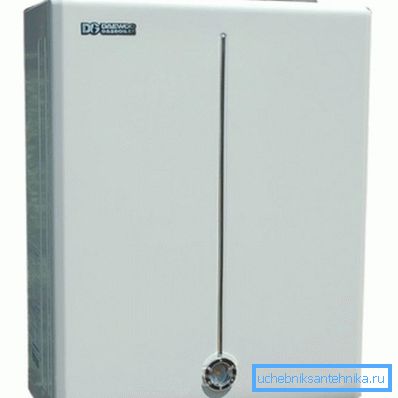

• Kaasukäyttöiset konvektiotyyppiset kattilat ovat eniten kysyttyjä Venäjän federaatiossa, esimerkiksi se voi olla Daewoo DGB-100 MSC: n seinälle asennettu tai lattialle asennettu versio, jonka näet ylimmässä valokuvassa. Se riippuu siitä, että useimmissa tapauksissa pidämme parempana lämpöpattereita, ei lattialämmitysjärjestelmiä - pitkäaikainen tapa ja pelko uusista vaikutuksista. Tällaisia ​​malleja on kuitenkin esitelty tehokkailla vaihtoehdoilla ja joissakin tapauksissa jopa täydellinen pieni kattilahuone useille monikerroksisille rakennuksille.

• Tällaisten yksiköiden toimintaperiaate toimii saman järjestelmän mukaisesti - polttoaine kulkee putken läpi polttimeen, joka lämmittää lämmönsiirtimen liekillä, kun taas nykyaikaiset polttimet toimivat useimmiten sekä propaanilla että maakaasulla. Perinteisten kattiloiden pääasiallinen haitta ennen kondensoitumista on, että polttokammiossa syntyvää sekundääristä lämpöä ei käytetä tehokkuuden lisäämiseen, vaan se poistuu savupiipun kautta kadulle.
• Optimaalinen lämpötilansäätöalue, olkoon se sitten saksalainen WOLF, tšekki PROTHERM tai diesel-kaasu suomalainen TERMAX, on alueella 60-80 ºC, koska lämmönvaihtimen käyttöikä on mahdollisimman pitkä. Nämä rajoitukset johtuvat siitä, että 55-57 ° C: n lämpötilassa (kriittinen piste) hapen kondensaatti kerääntyy lämmönvaihtimeen, joka tuhoaa sen seinät. Happojen haihtuminen muodostuu termisen hajoamisen tai yksinkertaisesti kaasun palamisen seurauksena.

Huom. Kun yhdistetään kaksi piiriä - lämpöpatterit ja lämmitetty lattia, käyttöohje suosittelee perinteisten mallien käyttöä ja lämmönsiirtimen lämpötilan laskemista lämmitettyyn lattiaan kolmisuuntainen venttiili.

Lauhdutusyksiköt

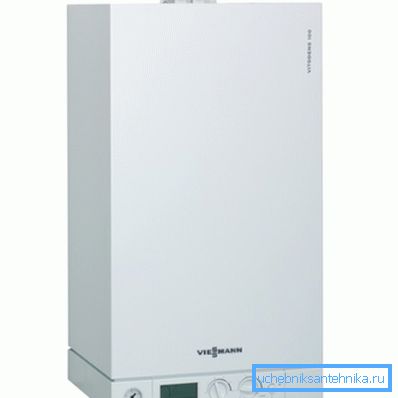

• Lämmön kondenssikaasukattilat eivät tietenkään ole konvektioon verrattuna niin suosittuja Venäjällä, varsinkin kun tällaisen laitteen hinta on paljon suurempi, mutta tämä johtuu happokondensaattisuodatusjärjestelmästä. Niille käyttäjille, jotka kuitenkin päättivät tällaisesta hankinnasta, ei todennäköisesti tule katumaan sitä, koska säästöt ovat ilmeisiä - tällaisten yksiköiden tehokkuus joissakin tapauksissa on 111%!

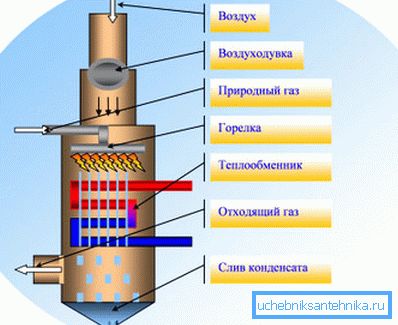

• Kondenssikaasun lämmityskattila toimii seuraavan periaatteen mukaisesti: poltin syöttää maakaasua, jonka liekki lämmittää lämmönvaihtimen, mutta toissijaista lämpöä ei poisteta polttoainekammiosta kadulle, vaan sitä käytetään toissijaiseen lämmitykseen. Ottaen huomioon, että tällaiset mallit on suunniteltu optimaaliseen lämpötilaan 30-50 ° C, happokondensaatti muodostuu aina siellä, mutta se ei vahingoita lämmönvaihtinta, kun se putoaa. Tämän jälkeen se suodattimilla varustetun erikoisputken kautta ohjataan tiettyyn kapasiteettiin, jolloin se menettää melkein myrkyllisyytensä.

Lämmönvaihtimet

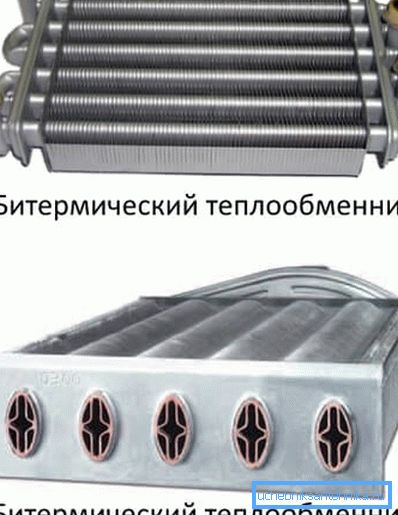

Kaasun lämmityskattilassa on lämmönvaihdin, joka voi olla joko kaksisuuntainen, kuten ylemmässä kuvassa näkyy, tai erillään. Biterminen versio koostuu kahdesta konjugoidusta ontosta profiilista, eli putkesta putkessa, jossa on lamellipinnoite korroosion suojaamiseksi. Sisäputkessa oleva neste syötetään kuumavesijärjestelmään ja ulompaan - lämmityspiiriin.

Tällaisen solmun läsnäolo helpottaa kattilan massaa ja mittoja, esimerkiksi SIGNAL- tai ISHMA-merkkeissä (vaikka erillinen versio on mahdollista). Tällaisissa tapauksissa on vain yksi solmu ja tämä. Luonnollisesti vähentää sen painoa ja mittoja, mutta lisäksi sellaisille laitteille, joissa on tällainen laite, ei tarvita kolmitieventtiiliä kuumaa vettä varten, koska veden lämpötila on alhaisempi (30 ° C) kuin lämmityspiirissä.

Kaikista eduista huolimatta bitermiset lämmönvaihtimet eivät sovellu työskentelemään kovien vesisuolojen ja kuonojen seiniin sijoitettujen kuonojen kanssa, estävät kulkua, joka tämän jälkeen on lähes mahdotonta puhdistaa. Tosiasia on, että kun puhdistat näitä aineita, jotka putoavat metallista, älä liueta loppuun asti, vaan näyttävät pieniltä paloilta, jotka tukkeutuvat ruuhkautumisen aikana ja tukkeutuvat.

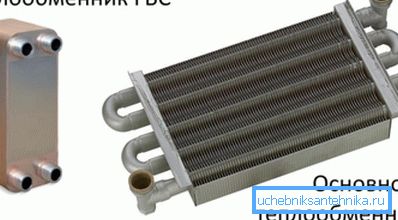

Jos alueellasi on kovaa vettä, on parasta valita AOGV erillisellä lämmönvaihtimella, joka on helppo puhdistaa, ja se ei tukkeudu niin nopeasti, esimerkiksi CONORD, KEBER tai TERMONA. Tämä on mahdollista johtuen putkien suuremmasta sisähalkaisijasta, ja vaikka tämä vaihtoehto maksaa hieman enemmän, säästät pidempään käyttöikään.

Yleiskatsaus joihinkin malleihin

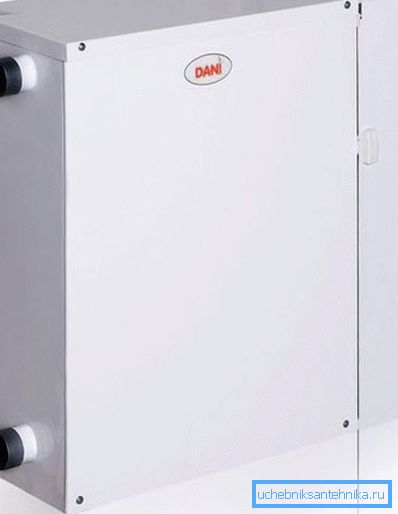

Dani-kaksoispiirikaasukattila ei käytä ilmaa siitä huoneesta, jossa se on asennettu - ilmanottoaukko tulee kadulta, ja termisen hajoamisen tuotteet poistuvat koaksiaalisen savukaasun kautta. Nimellispaine kaasunottoon on 1274PA, ja kuuman veden käyttöpaine on enintään 0,65 kPa. Jos energiansiirtimen nimellispaine ei ylitä 1274 Pa, sen kulutus on enintään 0,8 m.³/ tunti

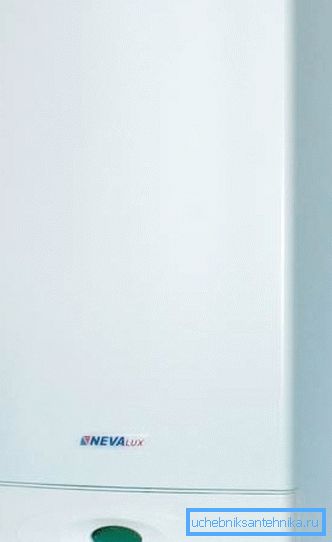

Venäjällä valmistetaan kaksoispiirinen bitiittinen perinteinen lämmitysyksikkö NEVA LUX, joka näkyy ylimmässä valokuvassa, kuumavesihuolto on 14 l / min.². Tällaisen laitteen nimellisteho on 18 kW, kuparilämmönvaihdin, tehokkuus nousee 90%: iin, termisten hajoamistuotteiden maksimilämpötila on 130 ° C, minimi on 100 ° C. Mitat (korkeus / leveys / syvyys) 720x410x326 mm, paino 34,5 kg, 2 vuoden takuu.

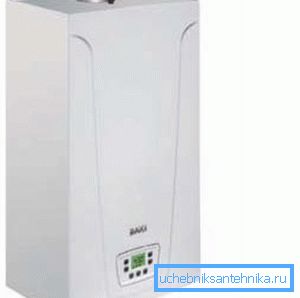

Waxi-kaasuyksikkö, jonka näet tässä kuvassa, on seinäasennettava kaksoispiirinen yksikkö, jonka maksimiteho on 14 kW (tarpeeksi 140 m)²), jonka suurin kaasun kulutus on 1,63 m³/ tunti Täydellä teholla laitteen tehokkuus on 92,9%, ja jos se toimii 30%: n tehon ollessa käytössä, tehokkuus on 90%, DHW: n lämpötila on 30-55 ° C. Mitat (korkeus / leveys / syvyys) 700x400x280 mm, paino 29,0 kg, 2 vuoden takuu.

Aton-lämmityskattila on lauhdutusyksikkö, joka on suunniteltu matalan lämpötilan piireihin, joilla on suurin teho, edellyttäen että kondensaatiotila on 24,6 kW ja tyypillinen 22,1 kW. Lämmitykseen 60-80 ° C: n 6,3-21,4 kW: n ja 30 - 50 ° C - 6,9-21,7kW: n ollessa kyseessä LKV: n 30 T: n lähtö - 10 l / min.

Beretta Exclusive Green 30 CSI-kondenssityyppinen malli, joka on suunniteltu matalan lämpötilan piireihin ja jonka maksimiteho riippuu kondensaatiotilan noudattamisesta 30 kW. Samalla 60-80 ° C: n 99,1 kW: n ja 30 - 50 ° C - 31,41 kW: n lämpötilassa lämmöntuotannon tuottavuus T 30? C - 10 l / min. 60 - 80 ° C: ssa tehokkuus on 95,5% ja alueella 30 - 50 ° C - 105,2%. Beretta työskentelee sekä luonnollisella että nesteytetyllä kaasulla.

johtopäätös

Yhteenvetona voidaan todeta, että on olemassa myös kaasun silitysrauta-lämmityskattiloita, jotka voidaan asentaa lattialle omin käsin, ja useimmissa tapauksissa nämä ovat kaksoispiirimallisia konvektiotyyppejä. Sertifiointiin asennettaessa tulee kutsua toimiluvan omaavan kaasuyhtiön edustaja, joten takuuaikaa ei lasketa ostopäivästä, vaan asennusvuodesta (katso myös Ferrolin kaasulämmityskattilat ja niiden ominaisuudet).
