Diy-lämmitysjärjestelmä: vinkkejä aloittelijalle

Tämän artikkelin teemana on itse lämmitysjärjestelmä. Meidän täytyy tutustua sen pääelementteihin, määrittää laitteiden ja materiaalien valinta, lämmityslaitteiden kytkentä- ja kytkentäkaavio.

Joten aloitetaan.

Lämmönlähde

Miten lämmittää huone, joka sijaitsee huomattavalla etäisyydellä lähimmästä lämmityskeskuksesta? Ilmeisesti tämä edellyttää itsenäistä lämmönlähdettä - vesikattilaa.

Kun valitset kattilan tyypin, sinun tulee kiinnittää huomiota sen kahteen ominaisuuteen:

• Taloutta. Mitä alhaisempi on kilowatin lämpöenergian hinta, sitä alhaisemmat käyttökustannukset.
• Työn itsenäisyys. Ihannetapauksessa lämmityslaitteiden ei pitäisi vaatia huomiota itseensä.

Tehkäämme vastaavat arvosanat ja verrataan sitten eri tyyppisten kattiloiden sijainteja.

talous

Näyttää siltä, ​​että taulukossa ei tarvita kommentteja. Pääkaasu on johtava lämmityksen edullisuuden suhteen laajalla marginaalilla.

autonomia

Mutta tämän parametrin mukaan estimaatit poikkeavat edellisestä luokituksesta.

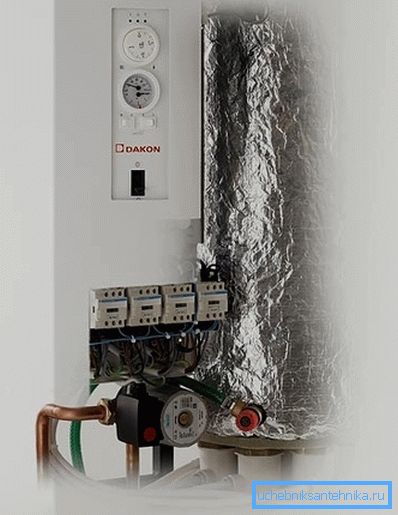

1. Kiistaton johtaja on sähkö. Sähkökattila ei vaadi minkäänlaista huoltoa tai palamistuotteiden poistamista. Riittää, että omistaja asettaa jäähdytysnesteen lämpötilan tai jos ulkoinen termostaatti on, huoneen lämpötila.

1. Toisessa paikassa helppokäyttöisyys - kaasu. Lämmitysjärjestelmien asettaminen kaasukattilaan mahdollistaa myös itsenäisen ja loputtoman työskentelyn ylläpitämällä asetettua lämpötilaa. Omistaja tarvitsee lisäksi osallistua vain kadulle johtavan ilmakanavan asentamiseen.

Selventää: puhumme sähkökattiloista. Pyrozorozhig tekee kattilasta haihtumattoman, mutta on välttämätöntä sytyttää se (erityisesti sammuttimella) käsin.

1. Dieselpolttoaineen käyttö mahdollistaa myös järjestelmän itsenäisen toiminnan pitkään.; Kuitenkin massiivinen polttoainesäiliö, jossa on dieselöljyä ja polttimen kohinaa, joka poikkeaa vähän lentokoneen melua lentoonlähdön aikana, tekee tämän lämmönlähteen käytöstä vähemmän mukavaksi.
2. Pelletikattilat, joissa on bunkkeri ja automaattinen polttoaineen syöttö, tarjoavat hieman alhaisemman automatisointitason: bunkkeri on ladattava määräajoin ja bunkkeri ei pelasta sinua tuhkanpannun puhdistamisesta.
3. Lopuksi kiinteän polttoaineen kattilat vaativat eniten huomiota.. Hiili ja polttopuut on ladattava muutaman tunnin välein. Kaasugeneraattoreiden, ylempien polttokattiloiden ja lämpöakkujen käyttö muuttaa kuvaa paremmin, mutta ei niin radikaalisti.

Johtopäätökset ovat varsin ilmeisiä - jos sinulla on mahdollisuus käyttää pääkaasua, muita lämmitysmahdollisuuksia ei voida hakea.

Valittaessa kaasukattila olisi kiinnitettävä huomiota pari muuta ominaisuutta.

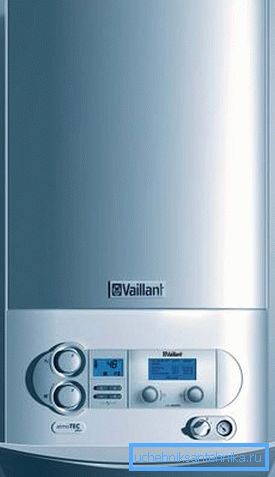

• Jos sähkönsyötön keskeytykset eivät ole systemaattisia, valintamme on tuote, jossa on pakko- ja elektroninen sytytys.
• Kondenssikattilat ovat edullisempia kuin konvektiokattilat 9–11%. Niissä käytetään paitsi kaasun palamisen lämpöä myös palamistuotteiden kondensoitumisen aikana vapautuvaa energiaa.

Lämpöteho

Miten rakennetaan lämmitysjärjestelmä, joka antaa talolle tarvittavan määrän lämpöä? On selvää, että kannattaa aloittaa laskelmat. Meidän on arvioitava kattilan lämpöteho ja lämmityslaitteiden kokonaisteho.

Laskentakaava on seuraava: Q = V * Dt * k / 860.

Siinä:

• Q - lämpöteho (KW).
• V on talon koko (seinät mukaan lukien) kuutiometreinä.
• Dt - talon ja kadun lämpötilaero kylmimmässä viiden päivän talvella. Tiedot kaupungin keskimääräisestä vähimmäismäärästä löytyvät tunnetusta online-tietosanakirjasta; sisäinen lämpötila otetaan terveysvaatimusten (18 - 22С) mukaisesti.
• k on lämmöneristyskerroin. Se johdetaan interpoloimalla seuraavan taulukon perusteella:

Esimerkiksi 8x8x6 metrin mittaiseen taloon, jonka sisäinen lämpötila on + 20 ° C ja keskimääräinen tammikuun vähimmäisarvo -24 ° C, joka on valmistettu korkealaatuisesta eristeestä (k = 0,8), tarvitset (8 * 8 * 6) * (20 - 24) * 0,8 / 860 = 16 (pyöristetty) kilowatti lämpöä.

Jotta tämä voima jaettaisiin tiloihin, riittää, että lasketaan niiden osuus koko talon tilavuudesta.

Älä unohda pari hienovaraisuutta:

• Tilat ilman lämpöpattereja (eteinen, varastotila, wc) lämmitetään viereisissä huoneissa. Niiden määrä on myös syytä ottaa huomioon.

• Keittiössä on yleensä monia omia lämmönlähteitä - jääkaappi, liesi, mikroaaltouuni jne. Sen arvioitu arvo alenee tavallisesti 20 - 25%.

Lämmityslaitteet

On selvää, että lämmitysjärjestelmän laitteen on sisällettävä paitsi lämmönlähde, myös lämmityslaitteet. Mitkä paristot ovat parempia valita taloudellinen asunnonomistaja?

Ensinnäkin, mietitään olosuhteita, joissa jäähdytin toimii autonomisessa järjestelmässä.

Käyttölämpötila on yleensä välillä 50 - 80 astetta. Käyttöpaine ei ylitä 2,5 ilmakehää. Hydrauliset iskut eivät ole mahdollisia - ellei virtapiiri ole tietysti täytetty, venttiili avataan äkillisesti ja vikaantuu.

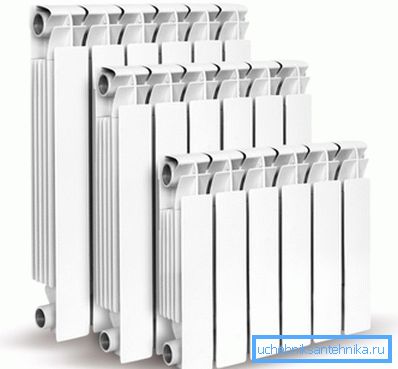

Jos näin on, voit valita turvallisesti alumiiniset poikkisäteilijät - kauniita, halpoja ja erinomaisen lämmöntuotannon.

putket

Kuten olemme jo todenneet, äärimmäistä painetta ja korkeaa lämpötilaa autonomisessa piirissä ei ole suunniteltu. Jos näin on, voit säästää putkille: valitsemme edullisen, kevyen ja kestävän polypropeenin.

Koska materiaalilla on suuri lämpölaajenemiskerroin, meidän on:

• Valitse putket, joissa on vahvistus. Alumiinikalvon kerros vähentää huomattavasti venymää kuumennettaessa.

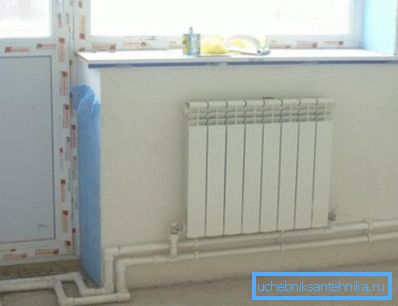

• Pitkät suorat osat täytteen syöttämiseksi kompensointilaitteilla - renkaan tai U-muotoiset mutkat.

Miten lämmitys suoritetaan käyttämällä polypropeenia?

Putkien hitsaamiseen liittimillä käytetään matalassa lämpötilassa juottavaa. Sulatetut pinnat kiinnitetään työasentoon ja 10 - 40 sekunnin kuluttua (koosta riippuen) tulee yksi.

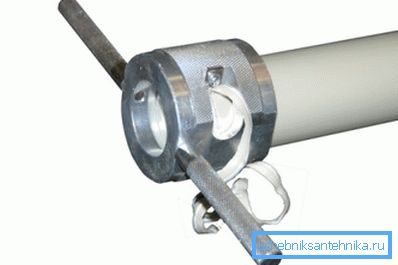

Tärkeä kohta: alumiinifolio on poistettava hitsauskentästä poistamalla (parranajokone). Se heikentää yhteyttä, ja se voi tulevaisuudessa aiheuttaa putken erottamisen.

Mitä putken halkaisijoita minun pitäisi valita?

1. Pienen (enintään 150 m2 per kerros) talon pullotukseen - ulkoläpimitta 25 mm.
2. Jäähdyttimien liittämiseen - halkaisijaltaan 20 mm.

Lisäelementit

Miten lämmitysjärjestelmä on suljettu?

Kattilan, putkien ja paristojen lisäksi siinä on:

• Kiertovesipumppu, joka saa jäähdytysnesteen liikkumaan.
• Hyppää kylmällä vedellä järjestelmän täyttämiseksi vedellä.
• Laatikot ääriviivojen alemmissa kohdissa, jolloin ne voidaan tyhjentää kokonaan.
• Paisuntasäiliö. Se kompensoi jäähdytysnesteen määrän kasvua lämpötilan noustessa.
• Turvaventtiili, joka toimii, kun säiliö on täynnä ja paine nousee lasketun yläpuolelle.
• Painemittari tai termomittari järjestelmän parametrien seurantaan.
• Automaattinen ilmanvaihto.

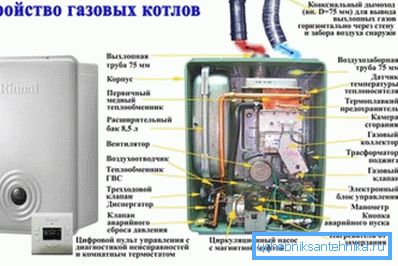

Kuitenkin: pumppu, venttiili, turvaventtiili ja (joskus) paisuntasäiliö asennetaan usein kattilan runkoon, jolloin se muuttuu tehokkaasti mini-kattilahuoneeksi. Ennen kuin ostat ostoksia, lue dokumentaatio.

Lisäksi voidaan asentaa valinnainen:

• Erillisten lämmityslaitteiden ja venttiilin ääriviivojen osien leikkaaminen.
• Sumppu pumpun edessä.
• Kaasulämmittimet tai termostaatit, jotka säätelevät patterien lämpötilaa.
• Kontuurin yläpisteissä - ylimääräinen venttiili.

järjestely

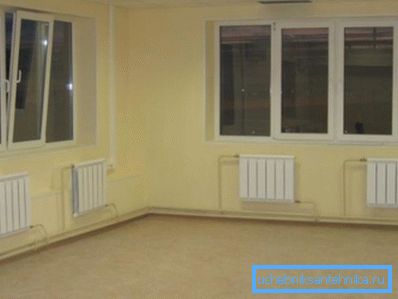

Miten lämmitys tehdään yhden kerroksen talossa? Kirjoittajan mukaan paras ratkaisu olisi Leningrad - yhden putken johdotukset lattian ympärysmitan ympärille, jossa radiaattorit on kytketty rinnakkain pääpullotukseen. Se on ehdottoman ongelmaton ja estää kiertonopeuden pysähtymisen joissakin piirin osissa ilmanvaihdon vuoksi.

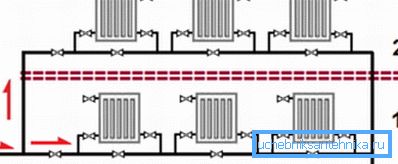

Miten lämmitys tehdään kahdessa kerroksessa?

Vaihtoehtoja on kaksi.

1. Kaksi rengasta (yksi per lattia), joissa on rikastin, joka rajoittaa piirien lyhyemmän läpinäkyvyyttä.

1. Kaksiputkinen järjestelmä, jossa pullotetaan ensimmäisessä kerroksessa ja ullakolla sekä nousuputket, jotka yhdistävät ne lämmityslaitteisiin.

Miten kytket lämpöpatterit?

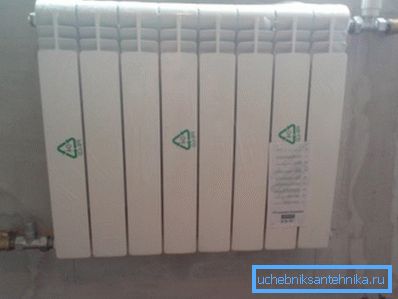

Lyhyille (enintään 7 osalle) lämmittimille perinteinen sivuliitäntä on optimaalinen. Pidemmät paristot on liitettävä vinosti tai alaspäin.

johtopäätös

Toivomme, että materiaali auttaa lukijaa lämmityslaitteiden valinnassa ja asennuksessa. Lisätietoa lämmitysjärjestelmien rakentamisesta omin käsin löytyy liitteenä olevasta videosta.

Onnea!
