Diy-lämmitys: autonomisen vedenlämmitysjärjestelmän

Mitä materiaaleja käytät muovilämmityksellä omin käsin? Mitä lämmityslaitteita tulisi käyttää? Mikä on parempi käyttää jäähdytysnesteenä?

Yritetään vastata näihin ja muihin kysymyksiin.

Lämmönlähde

Aloitetaan valitsemalla kattilan tyyppi.

Tähän vaikuttavat kaksi tekijää:

• Lämpöenergian yksikköhinta. On selvää, että lämmityksen tehokkuus on aina etusijalla.
• Kattilan helppokäyttöisyys. Mitä harvemmin hän tarvitsee polttoaineen lastausta tai huoltoa, sitä parempi.

talous

Tässä edullisen lämmityksen luokitus on seuraava:

1. Kaasua. Kilowattituntinen lämpö, ​​joka saadaan polttamalla, maksaa vain 70 kapeikkaa.

Huomaa: puhumme maakaasun tärkeimmistä. Kaasusäiliö tai sylinterit lisäävät merkittävästi kustannuksia.

1. Polttopuut lisäävät kustannuksia kilowattituntia kohti lämpöä 1,1 ruplaan.
2. Hiili maksaa vielä enemmän - 1.3.
3. Pelletit (painetut sahanpuru) - 1,4 - 1,8 R / KW * h.
4. Solarium - 3.2.
5. Sähkö, kun käytät minkä tahansa tyyppisiä sähkökattiloita - 3,0 - 4,0, riippuen alueellisista sähkön hinnoista.

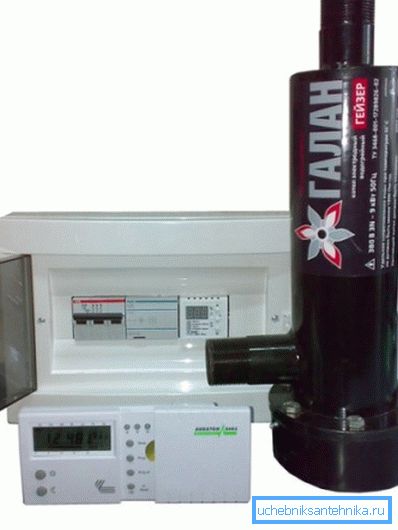

Muuten: valmistajien ja jälleenmyyjien mainonnasta huolimatta minkä tahansa suoran lämmityslaitteen tehokkuus on 100%. Tämä seuraa suoraan fysiikan lakeista: laite, joka ei suorita fyysistä työtä, käyttää lämmitykseen kaikkea energiaa. Taloudellinen sähkökattila - myytti.

Helppokäyttöisyys

Tässä lämmityslaitteiden tyypit jaettiin eri järjestyksessä.

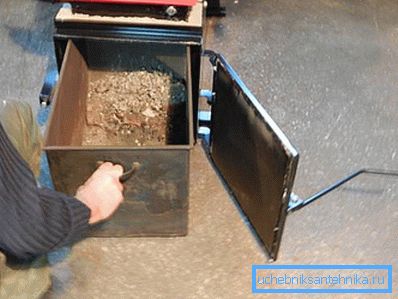

Huolimatta siitä, että polttoaineen kuormitusta tarvitaan usein, kun pääkaasua ei ole, kiinteän polttoaineen lämmitys asennetaan omin käsin useammin kuin mikään muu järjestelmä. Syynä on juuri sen talous.

Lisää järjestelmän itsenäisyyttä useilla tavoilla.

• Toisin kuin klassinen, kiinteä pyrolyysikattila rikkoo palamisprosessin kahteen vaiheeseen. Ensinnäkin puuta tai kivihiilituotteita, joilla on rajallinen ilman virtaus, sitten epätäydellisen palamisen tuotteet - hiilimonoksidi ja haihtuvat hiilivedyt - poltetaan erillisessä kammiossa. Lämmöntuotannon joustava säätö sallii sytyttämisen välillä 10 - 12 tunnin ajan.

• Ylemmän polttavan kattilan tilavuusvirta syttyy, kuten nimikin viittaa, ylhäältä. Ilmankierto on järjestetty siten, että palamistuotteiden virtaus kuljettaa tuhkaa savupiippuun. Tämäntyyppisten parhaiden kattiloiden autonomia saavuttaa päivän tai enemmän.
• Lopuksi päivittäisen sytyttämisen vähentämiseksi autetaan lämmönsäiliön piiriin sisällyttämään massiivinen lämpöeristetty säiliö, jossa on jäähdytysneste. Täydellä teholla työskentely kattilassa lämmittää säiliössä olevaa vettä kolmesta neljään tuntiin; sitten varastoitua energiaa käytetään lämmittimien lämpötilan ylläpitämiseen.

putket

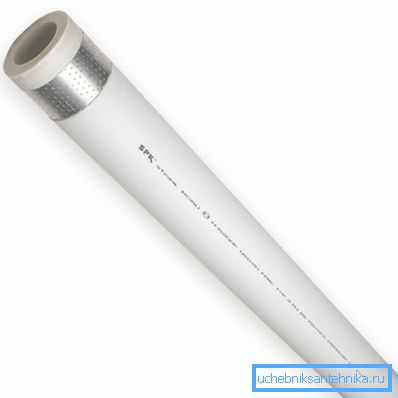

Sen sijaan, että lueteltaisiin kaikki itsenäisissä järjestelmissä käytetyt materiaalit, annamme itsellemme mahdollisuuden ilmoittaa heti optimaalisen ratkaisun - alumiinivahvistetun polypropeenin.

Miksi juuri hän?

• Tämä materiaali on halpaa kaikkia vaihtoehtoja vastaan.
• Putken hydraulinen vastus on minimaalinen eikä kasva käytön aikana: sileä polymeeripinta ei ole alttiina eroosioille eikä se kasaudu sedimenteillä. Vertailun vuoksi uusi teräsputki voi poiketa vanhasta 200 tai enemmän kertaa veden virtauksen suhteen.
• Resurssin, jolla on tyypilliset autonomiset parametrit (paine 1,5 - 2,5 kgf / cm2, lämpötila 55 - 75 ° C), arvioidaan olevan vähintään 50 vuotta vanha.

Miksi vahvistettu polypropeeni on edullinen?

1. Combi-materiaali on hieman vahvempi tauon aikana. Saman seinämän paksuuden ollessa kyseessä monoliittisen polypropeenin suurin sallittu paine on 20 atmosfääriä vahvistettuun - 25.

Hyödyllinen: putken käyttöpaine ilmoitetaan sen merkinnässä. Se sisältää muodot PN * (paine kgf / cm2) ja PP- * (materiaalin tyyppi: R on satunnainen kopolymeeri, B on kopolymeeri, H on homopolymeeri).

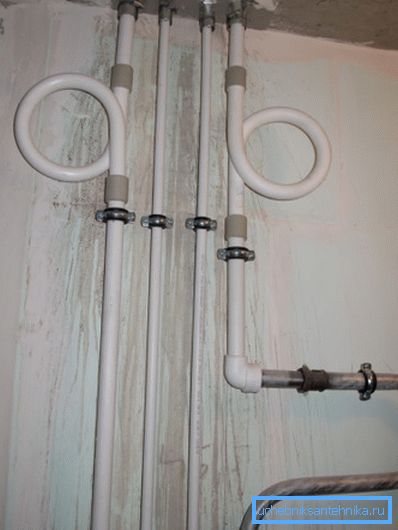

1. Mikä tärkeämpää, alumiinin vahvistus vähentää merkittävästi muovisen venymän kerrointa lämmityksen aikana. Kuitenkin pitkillä suorilla osuuksilla venymä on edelleen havaittavissa - siksi ne on varustettu lämmitysjärjestelmien kompensoijilla (putken U-muotoiset tai renkaan taivutukset).

patterit

Ohjeita myös asuinrakennusten itsenäisten lämmitysjärjestelmien patterien valinnalle on myös melko yksinkertaista. On parempi käyttää alumiinipintaisia ​​lämpöpattereja.

syistä:

• Halpuuden. Osa kustannuksista alkaa 280 ruplasta.
• Houkutteleva ulkonäkö, joka mahtuu mihin tahansa huonesuunnitteluun.
• Korkea lämmönsiirto osaan (jopa 210 wattia, joiden akselien välinen koko on 500 mm) johtuu kehitetyistä alumiinista ja korkeasta lämmönjohtavuudesta.

Kaikki alumiinin haittapuolet - matala mekaaninen lujuus ja kyky muodostaa galvaanisia höyryjä kuparilla - eivät ole tässä tapauksessa merkityksellisiä. Hydraulinen isku, joka kykenee tuhoamaan säteilijän, on yksinkertaisesti missään tapauksessa sellainen kuin ulkomaiset metallit suljetussa silmukassa.

Laskettaessa lämmittimen lämmitystehoa korkealuokkaisen ulkoisen lämmöneristyksen huoneeseen, helpoin tapa keskittyä puolen vuosisadan SNiP: hen on 100 wattia lämpöä neliömetriä kohti.

Lisäkomponentit

Mitä lämmitysjärjestelmien komponentteja kattilan, putkien ja paristojen lisäksi käytetään autonomisessa piirissä?

• Paisuntasäiliö kompensoi jäähdytysnesteen määrän kasvua lämmityksen aikana. Sen tilavuus on noin 10% muodon kokonaistilavuudesta.

Vinkki: tasapainotetussa lämmitysjärjestelmässä veden määrää voidaan arvioida karkeasti 13-15 litraa kohti kilowattia.

• Turvaventtiili vapauttaa ylipaineen, kun paisuntasäiliö ylivirtaa.
• Automaattisen ilmanpoistoaukon tarkoitus on selvää sen nimestä: sen avulla järjestelmä voi vapautua ilmapistokkeista automaattitilassa.
• Manometri (harvemmin termomittari) toimii järjestelmän parametrien visuaalisessa valvonnassa.
• Kiertopumppu kiertää jäähdytysnestettä.

Kummallista: edellä mainitut kattilahihnan perusosat sijoitetaan usein suoraan sen runkoon. Ensinnäkin se koskee sähkö- ja kaasulaitteita.

Vaadittujen elementtien lisäksi lämmityspiirin rakenne voi sisältää:

• Hyppää kylmällä vedellä, jossa on venttiili. Sen läpi piiri täytetään uudelleen.

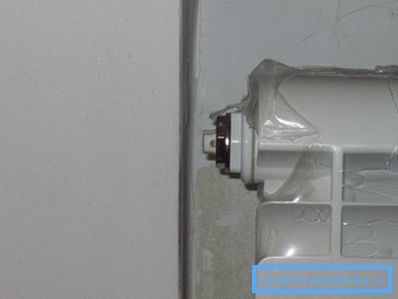

• Vozdushniki (hanat Mayevsky tai tavalliset vesihanat) piirin ylemmissä kohdissa - jäähdyttimen tulpissa tai lämmityslaitteiden välissä.

• Jokaisen jäähdyttimen virtauksen sulkuventtiili.
• Lämmityslaitteiden paluuliitäntäkaasut tai lämpöpäät, jotka mahdollistavat lämmönsiirron säätämisen tai järjestelmän tasapainottamisen.
• Nollaa, jolloin voit täysin kuivata piirin.

Lämmönsiirrin

Yleisin lämmönvälittäjä on tavallinen vesi.

Lämmitysjärjestelmän teknisellä vedellä on kuitenkin pari vakavaa haittaa:

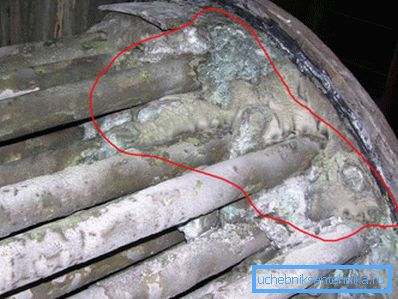

1. Siinä oleva kalkki putoaa kattilan lämmönvaihtimessa olevina kerroksina, mikä heikentää sen lämmönsiirtoa ja vähentää putkien luumenia.

1. Kun lämmitys pakotetaan pysähtymään talvella (tyypillinen tapaus on täyttö- tai syöttöjohdon poistaminen venttiileistä), lämpöpattereissa oleva vesi muuttuu jääksi muutamassa tunnissa - vastaavilla seurauksilla lämmityslaitteille ja putkille. Tietenkin, jos et järjestä talon lämmittämistä vaihtoehtoisilla keinoilla tai täydellisen vedenpoiston avulla koko jäähdytysaineen häviöllä.

Ensimmäinen ongelma ratkaistaan ​​kokonaan kaatamalla tisle. Lämmitysjärjestelmän tislattu vesi ei ole periaatteessa mittakaavassa. Usein veden valmistaminen - kalsiumyhdisteiden poistaminen siitä - vähenee kiehuvaksi (suolat saostuvat) tai kulkee tavanomaisen kannu-tyyppisen suodattimen läpi.

Jos haluat olla turvallinen sulatuksen estämiseksi, ainoa tapa on käyttää pakkasnestettä. Tässä roolissa on parempi käyttää propyleeniglykolin vesiliuosta: se ei ole kemiallisesti aggressiivinen ja myrkytön.

Miten kaatetaan vettä tai muuta jäähdytysainetta suljettuun silmukkaan?

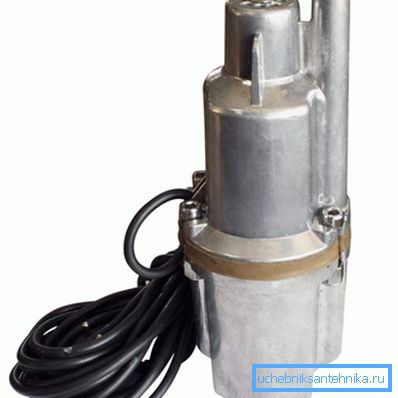

Yksinkertaisin tapa on käyttää edullista värähtelypumppua (Kid tai Streamlet) järjestelmän täyttämiseksi. Sen ulostuloputki on liitetty letkuun minkä tahansa porttiventtiilin kanssa; itse pumppu upotetaan ämpäriin tai säiliöön, jossa on jäähdytysneste. Kun säiliö tyhjenee, jäähdytysnestettä lisätään jatkuvasti; Painemittari säätelee järjestelmän painetta.

Se on hyödyllinen: ennen järjestelmän täyttämistä on tarpeen pumpata paisuntasäiliön ilmakammio tavallisella polkupyöräpumpulla. Latauspaineen on vastattava piirin hydrostaattista päätä (1 kgf / cm2 10 metrin vesipylväässä). Jos siis muodon yläpiste on 5 metriä paisuntasäiliön yläpuolella, säiliön latauspaine on 0,5 kgf / cm2.

johtopäätös

Toivomme, että suosituksemme auttavat lukijaa suunnittelemaan ja asentamaan oman lämmitysjärjestelmänsä. Liitteenä oleva video tarjoaa hänelle lisätietoja. Onnea!
