Bimetallilämmittimien valinta: yleiskatsaus teknisiin

Suurimmassa osassa tapauksia, kun uusia ja nykyaikaistavia olemassa olevia lämmitysjärjestelmiä suunnitellaan, ei käytetä vanhentuneita valuraudan lämmityselementtejä, vaan uusia terästä ja alumiinia. Ne ovat kauniimpia, riittävän vahvoja ja niillä on erinomainen lämmönsiirtokerroin. On kuitenkin erittäin tärkeää tietää, miten valita bimetallilämmityspatteri, jotta ostoksesi ei tule pettymään. Alla olevat ohjeet auttavat sinua tässä.

Lämmönlähteiden valinta

Tekniset tiedot

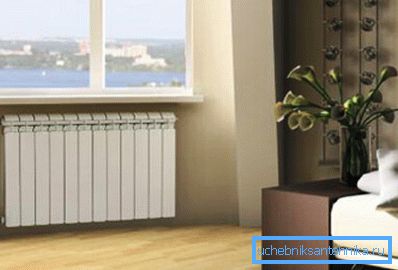

Ei ole mikään salaisuus, että tehokkain ja edullisin tapa lämmittää huone on asentaa lämmityspatterit, joissa kiertää jäähdytysnestettä, joka on lämmitetty kattilan avulla. Ottaen huomioon, että järjestelmän pääelementit sijaitsevat suoraan huoneessa, eivätkä ne yleensä ole piilossa koristeellisissa paneeleissa, niiden määrittävien tekijöiden valinta ei ole vain lämmön hajaantuminen, paino ja hinta, vaan myös esteettinen ulkonäkö.

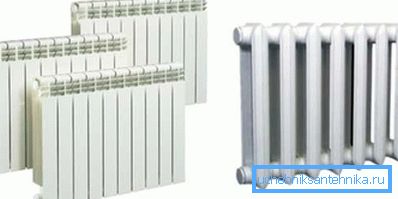

Tarkastellaanpa yksityiskohtaisemmin parametreja, jotka on otettava huomioon ennen lämpöpatterien valintaa - bimetallia, valurautaa, alumiinia tai muuta.

Kiinnitä huomiota! Tässä artikkelissa kiinnitetään erityistä huomiota lämmityspaneelien nimelliseen ensimmäiseen tyyppiin, koska on syytä huomata, että nykyään ne ovat kiistaton johtaja vastaavien tuotteiden joukossa. Ne yhdistävät harmonisesti teräs- ja alumiinituotteiden edut, ja suurin osa niiden haitoista puuttuu.

Bimetalliparistojen tärkeimmät edut ovat seuraavat:

1. Lisääntynyt voimakkuus. Kaikkien lämmitysverkon asentamiseen käytettävien laitteiden on kestettävä kiertävän jäähdytysnesteen aiheuttama sisäinen paine. Erityisen muotoilunsa ansiosta alumiinimallien, joissa on teräsydin, kestää 20 - 35 ilmakehää. Huolimatta siitä, että todellinen nestepaine radiaattoreissa ylittää harvoin 15 ilmakehää, teräsrungon suuri lujuus mahdollistaa erinomaisen paineenkestävyyden. Ja tämä on erittäin tärkeää, kun liität keskitetyn lämmityksen verkkoon.
2. Pitkä käyttöikä. Teräksen lisääntynyt lujuus asennus- ja käyttöohjeita noudattaen edistää sitä, että kuvatut lämpöpatterit voivat kestää vähintään 20 vuotta. Lisäksi vain ytimet joutuvat kosketuksiin veden kanssa, mikä on syynä korroosioon, mikä myös pidentää lämmityspaneelien häiriöttömän toiminnan aikaa.

1. Sisäisen putken pieni halkaisija. Alumiinilämmönvaihtimen sisällä kulkevilla teräsputkilla on pieni osa. Näin voit suunnitella ja valmistaa yksittäisiä lämmitysjärjestelmiä, joissa on vähemmän vettä kiertävän niiden läpi, mikä puolestaan ​​vaikuttaa suoraan talouteen.
2. Hieman inertia. Alumiinilämmönvaihtimien käytön ansiosta kattilan kytkemisen ja jäähdyttimen lämmitykseen käyttölämpötilaan kulkeva aukko on minimoitu. Lisäksi tällaiset järjestelmät reagoivat hyvin tarkasti termostaattien käskyihin, mikä tekee mahdolliseksi luoda mukavimmat olosuhteet huoneessa.
3. Korkea lämmönsiirron taso. Ostamalla lämpöpatterien bimetallimalleja voit olla varma, että lähes kaikki jäähdytysnesteen lämpöenergiaa käytetään huoneen lämmittämiseen. Ei yksittäistä wattia hukkaan. Kyseiset paristot on kehitetty erityisesti käytettäviksi korkeapaineisissa lämmityspiireissä, jotka on täytetty huonolaatuisilla jäähdytysnesteillä. Ne kestävät täydellisesti paitsi hydraulisia, myös mekaanisia vaikutuksia, shokki.

Ei ole väliä mitä lämmitysjärjestelmässä virtaavan veden happamuusindikaattoria, koska se ei ole kosketuksissa alumiinin kanssa. Tärkeintä on, että putki ja jäähdytin on täytettävä kokonaan vedellä, eikä ilmaa saa missään tapauksessa sallia.

Alumiinisäteilijöiden puuttuminen teräsydimistä on yksi - korkea hinta. Ne ovat lähes neljänneksen kalliimpia kuin alumiiniakkujen tehokkuuden seuranta. Ilmastoverkkojen asennukseen osallistuneiden kokeneiden ammattilaisten enemmistön mukaan tämä ero maksaa kuitenkin täysin käytön aikana.

Erityisten mallien ominaisuudet

Bimetallilämmityspatterit, kuten näette, sopivat parhaiten oman lämmitysjärjestelmän suunnitteluun. Nyt on suositeltavaa käsitellä yhden tai toisen laitteen muutoksen valintaa rakentamismarkkinoilla edustettujen mallien joukosta.

Ulkoisesti on lähes mahdotonta erottaa täysin alumiinipaneeli bimetallipaneelista. Ne eroavat vain painosta: jälkimmäinen on lähes kaksinkertainen.

Lisäksi itse tuotteet ovat kahdenlaisia:

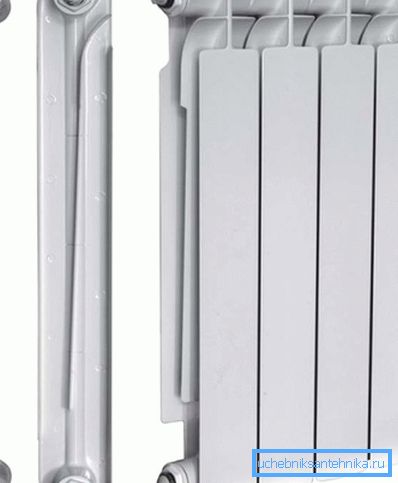

1. Paristot, joissa alumiinilämmönvaihtimen pohja on teräsrunko. Tässä tapauksessa jäähdytysnesteen kosketus ei-rautametallien kanssa on täysin suljettu pois, mikä vaikuttaa positiivisesti laitteen käyttöikään.

1. Jäähdyttimet, joiden suunnittelua vahvistetaan vain teräsputkien avulla. Tällöin työn laatu tulee esiin. Heikon kiinnityksen ja lämpötilan laajenemisen vuoksi teräselementtien lievä siirtyminen voi täysin sulkea pois jäähdytysnesteen pääsyn alempaan kerääjään, mikä vähentää merkittävästi paneelin tehokkuutta.

Vihje! Etusija on toivottavaa ensimmäisen mallin antamiseksi. Sinun on kuitenkin tiedettävä, että niiden paino ja kustannukset ovat suuremmat kuin toisen lajikkeen paino. Lisäksi lämmitettäessä ydin voi aiheuttaa vieraita ääniä (teräsrungon lämpölaajenemisen aikana).

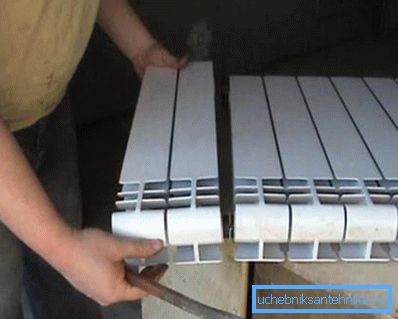

Jäähdyttimiä myydään joukolla osia, joista voit tehdä itsenäisesti tarvittavan tehon. Pakattu 10 kappaleen pakkauksiin. Yksi osa mallista ja valmistajasta riippuen on suunniteltu lämmittämään noin 2 neliömetriä. neliömetriä (tehon laskentamenetelmä on kuvattu tarkemmin seuraavassa osassa).

Lisäksi alumiinilämmönvaihtimen erityisrakenne mahdollistaa laitteen yhdistämisen sekä klassisen jäähdyttimen että konvektorin ominaisuuksiin, jotka järjestävät ilman virtauksen huoneen läpi.

Suojaa haitallisilta ympäristötekijöiltä akkujen pinta on peitetty erityisellä jauhe- väriaineella, jolla on lisääntynyt lujuus mekaaniseen rasitukseen. Kiitos hänelle, jäähdytin on helppo puhdistaa pölystä ja pestä tavallisilla kotitalouksien pesuaineilla.

Asennettujen lämmityslaitteiden vuotojen ja häiriöiden välttämiseksi bimetallilämmittimien laatua ohjataan kaikissa tuotantovaiheissa: tarvittavien raaka-aineiden hankinnasta varastoon ja toimitukseen vähittäismyyntipisteisiin.

Tehon laskenta

Ennen lämmitysjärjestelmän asentamista ja paristojen ostamista on tarpeen tietää tarkalleen, kuinka monta osaa nämä tuotteet tulisi asentaa jokaisessa huoneessa. Tämä parametri voidaan laskea. Tätä varten sinun tulisi tietää jokaisen huoneen alue (ei koko koko kohde) sekä yhden säteilijän osan voima.

Laskentakaava:

A = S * 100 / P, missä

Ja - akun osien lukumäärä;

S on huoneen alue, jossa jäähdytin asennetaan;

P - jäähdyttimen teho-osa.

asennus

Ennen alumiiniakkujen asentamista teräsrunkoon on suositeltavaa tutustua etukäteen mukana seuraavissa asiakirjoissa (ohjeet). On toivottavaa, että yhteyden suorittaa kokenut asiantuntija, jolla on asianmukaiset taidot, jotka vahvistetaan todistusten tai todistusten avulla.

Sama menetelmä patterien asentamiseksi on seuraava:

1. Ennen kuin kytket lämmitysverkkoon, paristot ja putket on huuhdeltava putkipuhdistimella. Emäksisiä liuoksia on kiellettyä käyttää, koska ne voivat vahingoittaa tuotteiden teräsputkia. Lisäksi ulostulosuuttimia ei voida puhdistaa hioma-aineilla, muuten näissä paikoissa voi olla jäähdytysnesteen vuoto.

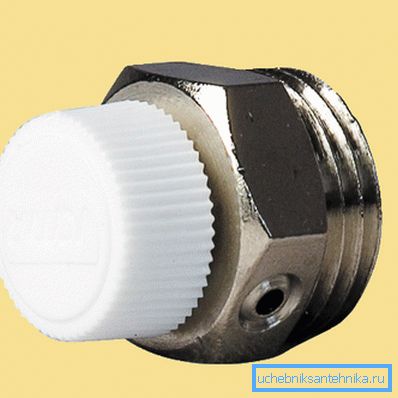

2. Erityisesti paikoillaan jäähdyttimessä on asennettava venttiili (Mayevskyn nosturi), joka toimii automaattisesti tai avaa manuaalisesti. Tämä auttaa poistamaan ilmalukon, joka muodostuu, kun järjestelmä on täytetty jäähdytysnesteellä.

1. Jotta vältettäisiin akun sisäisen tilan saastuminen, paristojen sisääntuloihin voidaan sijoittaa siivilät hiukkasten sieppaamiseksi.
2. Tämän jälkeen asetetaan telineitä varten tilaa, joka pitää akun, poraa reikiä tappeihin tai ankkuripultteihin ja asentaa kiinnittimet.

1. Jäähdytin ripustetaan. On välttämätöntä ”sovittaa” paneelin vaakasuorat elementit (jotka sijaitsevat pystysuorien osien välissä) kohdissa, jotka on erityisesti tarkoitettu kannattimiin.

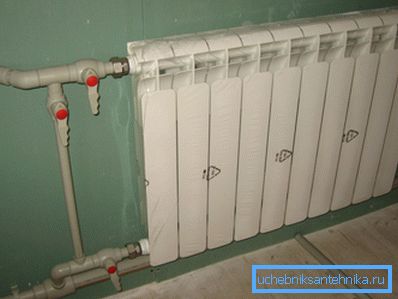

2. Tämän jälkeen lämmityspaneeli liitetään putkistoon. Älä unohda asentaa sulkuventtiilejä, jotka eivät ainoastaan ​​säädä huoneen lämpötilaa, vaan myös osittain peittävät lämmitysjärjestelmän, kun akku on korjattava tai vaihdettava.

1. Viimeinen vaihe on ilmanpoisto esiasennetulla venttiilillä.

Muista, että asennuksen aikana on noudatettava valmistajan suositeltua etäisyyttä bimetallilämmittimen ja seinän, lattian, ikkunalaudan ja muiden rakenneosien välillä:

• seinän ja alumiinilämmönvaihtimen pinnan välillä - vähintään 3 cm;
• lattian ja akun alareunan välillä - noin 10 cm;
• kynnyksen ja jäähdyttimen yläreunan välillä - vähintään 10 cm.

Jos ikkunat on varustettu leveillä ikkunalaudoilla, voit tarjota heille erityisiä ylivuotoventtiilejä, joiden kautta lämmitetty ilma nousee, jolloin ikkunoiden sumutus ei onnistu.

Vihje! Huoneen tehokkaamman lämmityksen ja lämpöenergian järkevän jakautumisen ei pitäisi sulkea akkua koristeellisilla paneeleilla, kalusteilla, verhoilla ja niin edelleen.

johtopäätös

Alumiiniteräsrakenteiset lämmityspaneelit ovat yksi parhaista tavoista tarjota lämpöä asuintiloihin. Työhön tarvitaan kuitenkin kattilan ja putkiston asennus. Tarvittaessa pienen maalaistalon tai muiden sellaisten tilojen lämmittäminen, joita ei ole tarkoitettu ihmisten pysyvään oleskeluun, on suositeltavaa käyttää muita järjestelmiä. Lisätietoa niistä löytyy videostasi, joka on annettu sinulle.
