Bimetallilämmittimien tyypit. mallien lajikkeet. mikä

Näin tapahtui niin, että suurimman osan suuresta voimastamme lämmityskausi kestää vähintään kuusi kuukautta, joten ihmisten kiinnostus lämmityslaitteiden laatuun on kaukana tyhjäkäynnistä. Valurautaa ja terästä on käytetty yli 100 vuotta ja kaikki niistä tunnetaan, mutta mitkä ovat suhteellisen hiljattain ilmestyneiden bimetallilämmittimien edut ja haitat, ihmiset eivät vieläkään tiedä. Olemme yrittäneet systematisoida useita näkökulmia ja esittää ne huomionne.

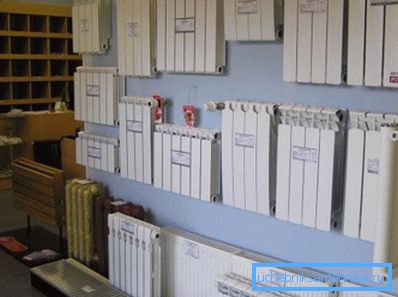

Mallien lajikkeet

Kuten nimikin kertoo, bimetaali on kahden eri metallin yhdiste. Useimmiten se on terästä ja alumiinia sisältävä yhdiste, vaikka malleja tuotetaan myös silloin, kun kuparia yhdistetään alumiiniin.

Yleensä se on kiinteä valettu tai monoliittinen bimetallilämpöpatteri. Tällaisten kupari-alumiinipaneelien hinta on korkein, mutta niiden lämmönsiirto on useita kertoja korkeampi kuin teräsosien ominaisuudet.

Tavanomaisen hiiliteräksen lisäksi on saatavilla paristoja, joissa ydin on valmistettu ruostumattomasta teräksestä. Ne on tarkoitettu järjestelmiin, joissa jäähdytysaineella on kohonnut pH-taso sekä epävakaa tai korkea käyttöpaine. Ne eivät ole paljon halvempia kuin kupari. Ruostumaton teräs on hyvä korkeatasoisille rakennuksille (yli 16 kerrosta) ja ystäville, joilla on vakava turvamarginaali.

Usein, kun ihmiset puhuvat tällaisista rakenteista, ne tarkoittavat hiiliterästä ja alumiinia.

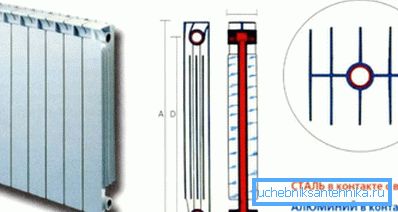

Mutta tässä ei ole niin yksinkertaista, että on olemassa niin sanottu täysi bimetallilämmitin ja osittainen tai pseudo-bimetaali.

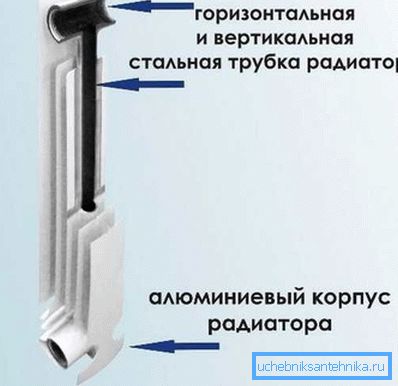

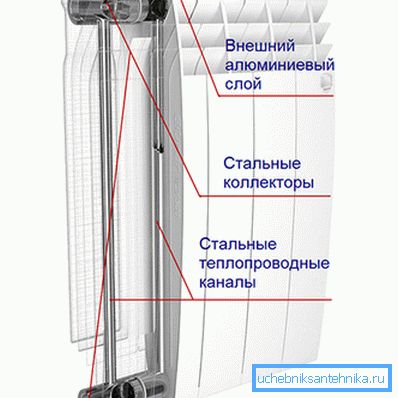

• Ilmaisu täysi bimetallilämmitin sanoo, että tällaisessa akussa on kiinteä teräsydin. Tässä tapauksessa jäähdytysneste ei ole millään tavalla kosketuksissa alumiinikuoren kanssa. Joissakin lähteissä tällaisia ​​malleja voidaan kutsua "tehostetuiksi";

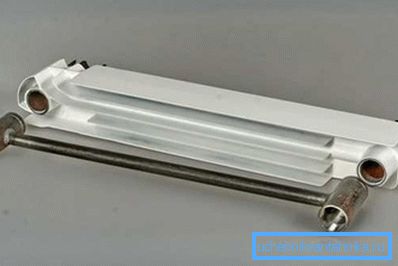

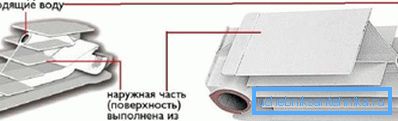

• Laite on bimetalliradiaattori, jossa on teräsydin, joka mahdollistaa teräsputkien asennuksen vain rakenteen pystysuoriin kanaviin. Tällaisissa paristoissa paksumpia ja laajempia vaakasuuntaisia ​​kanavia on valmistettu alumiinista.

Tärkeää: täysiä ja osittaisia ​​teräsrakenteita on saatavana sekä yhdellä että kahdella pystysuoralla kanavalla. Toisessa vaihtoehdossa on suurempi syvyys, mutta se eroaa paremmasta lämmönsiirrosta. Sekä vähiten että molempien putkien tukkeutumisen todennäköisyys on vähäinen.

Mikä vaihtoehto on parempi

• Kaupunkien pilvenpiirtäjissä yksi suurimmista vaaroista on korkea paine. Tällöin bimetallilämmittimien edut, joissa on kiinteä teräsydin, ovat ilmeisiä. Korkeissa rakennuksissa työskentelypaine on usein 6–9 ilmakehää, joka sopii hyvin osittain teräsydintuotteiden ominaisuuksiin. Veden vasaran teho voi kuitenkin saavuttaa 15-30 ilmakehää, ja tällaiset alumiinitestit eivät ole voimassa;
• Lisäksi alumiinirakenteet eivät voi toimia järjestelmissä, joissa on kuparia. Jos alumiini ja kupari ovat suorassa kosketuksessa, alkaa sähkökemiallinen korroosio, joka johtaa väistämättä alumiinikomponenttien tuhoutumiseen;

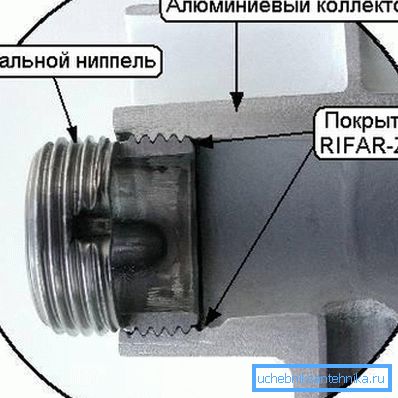

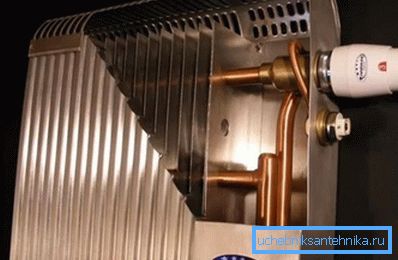

Tärkeää: Bimetallilämmityspatterien kiinteä kupari-alumiinirakenne muodostaa kerroksen näiden metallien välille. Prosessi on melko monimutkainen ja kallis.

• Toinen rajoitus alumiiniosille on jäähdytysnesteen pH. Yläraja tässä on 9 yksikköä, mutta on parempi olla "ulos" 7 - 8 yksikölle;
• Suuresta lujuudesta ja muista eduista huolimatta kaikilla teräksisillä ydinmateriaaleilla on heikkouksia. Ensimmäinen asia, joka kiinnittää silmäsi, on tuotteiden korkea hinta. Lisäksi tällaisten paristojen lämpöteho on 10% pienempi kuin sekarakenteiden ja 15-20% alhaisempi kuin puhtaiden alumiinimallien;

• Erilaisia ​​bimetalliradiaattoreiden etuja ja haittoja punnittaessa pääsimme siihen johtopäätökseen, että sekoitetut aggregaatit, joissa puristinpaine on enintään 25 ilmakehää ja kaksi pystysuoraa kanavaa, sopivat melko hyvin standardeihin "Hruštšovin" tai yhdeksän kerroksen rakennuksiin.
• Nykyaikaiset transsendenttiset pilvenpiirtäjät vaativat vakavampaa lähestymistapaa. Tällöin on edullista antaa yksiosainen teräsydin, edullisesti ruostumaton teräs;
• Yksityisen sektorin osalta, sillä sen pienitehoiset paikalliset järjestelmät, jos putkisto on muovia tai terästä, on melko riittää, suhteellisen edulliset alumiiniakut, joilla on korkea lämmönsiirto.

Vinkki: huomasimme, että luetteloissa ja erikoistuneiden sivustojen sivuilla joidenkin mallien kuvauksessa on välttämättä maininta siitä, että jäähdytysneste on kosketuksessa vain teräsputkien kanssa. Loput ovat hiljaa hiljaisia ​​tällä hetkellä. Niinpä yksityiskohtaisen tarkastelun jälkeen tällaiset aggregaatit sekoitetaan.

Tekniset tiedot

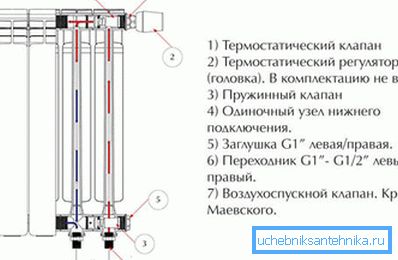

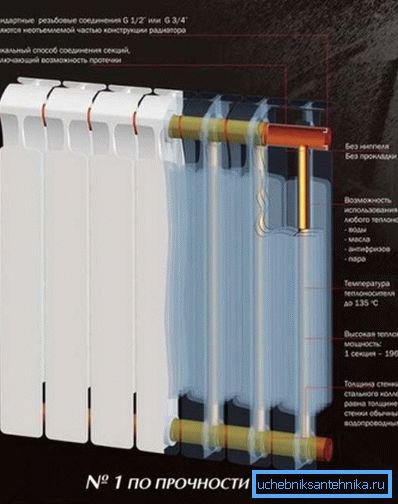

Bimetalliradiaattoreiden vakiolaite on esitetty kaaviossa. Huolimatta solmujen yleisestä periaatteesta eri valmistajien mallien ominaisuudet voivat vaihdella suuresti keskenään. Kuten ymmärrätte, kaikkien nykyaikaisilla markkinoilla esitettyjen mallien parametrien julkaiseminen on epärealistista. Siksi puhumme keskiarvoista tiedoista.

Lämmönsiirto tai huoneeseen tulevan lämmön määrä on yksinkertaisesti ylellinen. Jos puhumme täydestä alumiiniterästä, niin luvut ovat noin 160 - 180 wattia. Sekoitetut yksiköt pystyvät tuottamaan yhdestä osasta 170 - 200 wattia.

Kun puhutaan kuparin ja alumiinin yhdistelmästä, on huomattava, että tällaisten levyjen lämmönsiirto ei käytännössä eroa puhtaasta alumiinista. Keskimäärin se on 200 - 220 wattia. GOST-standardien mukaan kaikki nämä tiedot ovat oikein 70 ° C: n jäähdytysnesteen lämpötilassa. Niinpä poikkeama missä tahansa suunnassa johtaa lämmönsiirron vähenemiseen tai lisääntymiseen.

Suurin paine, jota useimmat bimetallirakenteet kestävät, vaihtelee 16 - 25 tunnissa. Kuitenkin hyvämaineiset valmistajat takaavat, että niiden sekoitetut aggregaatit kestävät jopa 30 ilmakehää ja kaikki teräsydintuotteet kestävät 40 ilmakehää ja korkeammat.

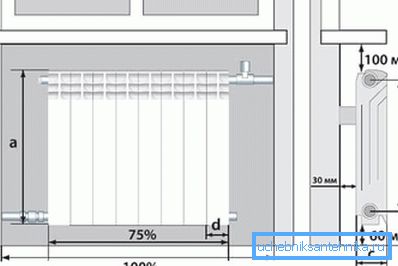

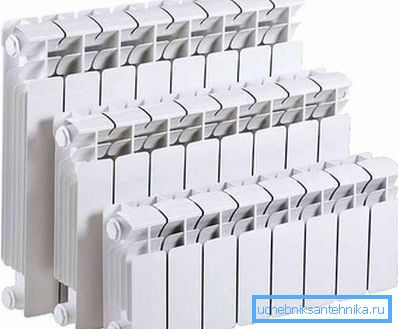

Tällaisten paristojen toinen etu on laaja valikoima akselikokoja. Aksiaalikoko on ylemmän ja alemman sisäänkäynnin vaakasuorien akseleiden välinen etäisyys. Täällä se on 200 mm, 300 mm, 350 mm, 500 mm ja 800 mm. Kuten näette, on valittavissa jotain, vaikka 500 mm: n kokoa pidetään yleisin.

Tärkeää: monet valmistajat määrittävät jäähdytysaineen ylärajan 100 asteen tai enemmän. Mutta useimmat asiantuntijat väittävät, että jopa korkealaatuisin bimetaali ei kestä yli 90 ° C: n lämpötiloja. Kaikki muu liittyy enemmän markkinoinnin alaan.

Kestävyyden osalta valmistajat sanovat keskimäärin noin kaksikymmentä vuotta takuuta ja ei ole mitään syytä epäillä sitä. Jotkut kiinteät kuparit, joissa on kupari tai ruostumaton teräs, voivat toimia jopa 50 vuotta.

Myös monet markkinoijat sanovat, että pieni osa yhdestä osasta akkua on keskimäärin noin 200 g, tämä on totta. Toisaalta tämä on tietysti hyvä, koska mitä pienempi jäähdytysnesteen tilavuus on, sitä helpompaa on lämmittää ja säätää lämpötilaa sen jälkeen.

Toisaalta pienet kapasiteetit saavutetaan ohuiden sisäisten kanavien takia, mikä lisää niiden tukkeutumisen todennäköisyyttä erityisesti keskitetyissä kaupunkijärjestelmissä.

Laske osien lukumäärä

Periaatteessa kaikki, mitä tarvitaan osien lukumäärän laskemiseen huonetta kohti, on yhden osan lämpöteho. Tuotteen tai yrityksen tuoteluetteloon liittyvät ohjeet sisältävät nämä tiedot. Mutta tässä voit harkita huoneen tilavuuden, alueen tai lämpöhäviön perusteella.

Lämpöhäviön laskeminen tekee pääsääntöisesti ammattimaisen lämpöinsinöörin. Täällä tarkastellaan perinteisten tietojen lisäksi eri kertoimien ja korjausten massaa. Esimerkiksi esimerkiksi seinien paksuus, materiaali, josta talo on rakennettu, kerrosten lukumäärä ja niin edelleen. Tämä on varsin työlästä työtä, ja useimmiten tällaiset laskelmat tehdään talon rakentamisen vaiheessa.

Huoneen tilavuuden laskemiseksi käytetään standardi-standardeja, jotka on ilmoitettu vastaavassa SNiP: ssä näiden tietojen mukaisesti, jotta voidaan ylläpitää keskimääräinen lämpötila 20 ° C: ssa 1 m? paneelitalon tila kuluttaa 41 wattia, tiilistä rakennetuille rakenteille tämä arvo on 34 wattia.

Sitten kaikki on yksinkertaista, sinun täytyy kertoa huoneen pituus, leveys ja korkeus ja laskea tuloksena olevan kuutiokapasiteetin mukaan talon lämmittämiseen tarvittava lämpöarvo.

Tietäen kapasiteetista, jonka yksi osa pystyy antamaan, on helppo laskea osien lukumäärä. Tätä menetelmää käytetään usein yksityisten mökkien tai tilojen rakentamisessa, joissa on epätyypillinen ulkoasu.

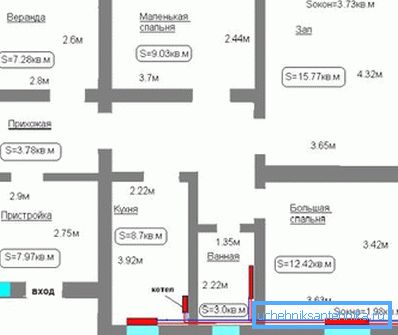

Huoneen pinta-alan laskennassa se tunnistetaan vähiten tarkaksi. Yleensä sitä käyttävät vakiomuotoisten kaupunkiasuntojen asukkaat, joiden enimmäismäärät eivät ylitä 3 m.

Saman SNiP: n mukaan yksi neliömetri asuintilaa vaatii 100 W lämmitystä varten. Kerrotaan kvadratuurin 100 W: lla ja jakamalla yhden kappaleen teho.

Vinkki: sekä tilavuuden että alueen mukaan laskeminen ei eroa taulukkotarkkuudessa. Siksi, jos huoneessa on enemmän kuin yksi ulkoseinä, lämmitetty ullakko tai parveke, voit lisätä tietoja turvallisesti 20%. Meidän ei myöskään pidä unohtaa kaupunkijärjestelmien veden lämpötilaa, voimme pudottaa 10% turvallisesti siihen.

Tämän artikkelin video sisältää tietoa bimetallisäteilijöistä.

johtopäätös

Bimetallilämmityspatterien edut ja haitat viittaavat siihen, että ne tulisi asentaa kaupunkikorkeisiin tai yksityisiin mökkeihin, joissa on aggressiivinen jäähdytysneste, kuten jäätymisenestoaine. Muissa tapauksissa ei ole mitään järkeä maksaa tällaisesta laadusta ja luotettavuudesta.
