Bimetallilämmittimien liittäminen. vertailuominaisuudet

Bimetallilämmittimien kytkentäkaaviossa ei ole merkittäviä eroja muiden tyyppisten lämmittimien välillä, joten keskustelemme paristojen asentamista koskevista yleisistä säännöistä. Tällöin havaitsemme joitakin vivahteita ja ominaisuuksia ja kerrotaan, kuinka kytkeä bimetallilämmityspatteri.

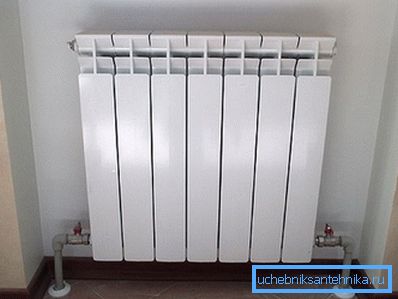

Bimetallilämpöpatteri, jossa on pohjayhteys huoneen sisäpuolelle.

Bimetallilämmittimet

Vertailuominaisuudet muiden paristojen kanssa

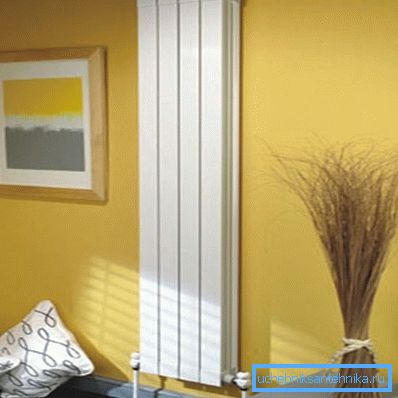

Kuvassa - pitkä kapea laite.

Ensin on ymmärrettävä, millaisia ​​lämmityspatterit ovat ja miten ne eroavat toisistaan.

Luettelomme tärkeimmät tyypit:

  • Valurautaparistot - Yksi yleisimmistä tyypeistä, joka löytyy useimmista Neuvostoliiton rakentamisen huoneistoista. Se on yhdistettyjen valurautaosien järjestelmä, jossa on riittävän paksut seinät ja suuri massa. Sillä on hyvä lujuus ja kestävyys, mutta sen tehokkuus ja lämmönsiirto on vähäistä, ja on myös mahdollista huomata suuri terminen inertia;
  • Teräsputket - se on riittävästi läpimittaisten putkien järjestelmä tai yksi putki S-muotoisen mutkan muodossa (esimerkiksi pyyhekuivain). Tällaiset laitteet asennetaan yleensä suuriin huoneisiin - konserttisaleihin, elokuvateattereihin, urheilukeskuksiin, supermarketeihin. Suuren tehon ja suuren jäähdytysnesteen tilavuuden välillä on eroja;
  • Teräslämmityspaneelit. Ne ovat hitsattuja teräslevyjä, joiden sisällä on kanavia jäähdytysnesteen kiertoon. Niillä on melko alhainen hydraulisten iskujen ja matalan lujuuden kestävyys, ne ovat alttiita korroosiolle ja eivät ole kovin luotettavia;
  • Alumiinisäteilijät - nykyaikaisempi akku, jolle on ominaista lisääntynyt lämmönsiirto ja tehokkuus, alhainen lämmönsiirtovolyymi ja alhainen laitteen massa. Alhaisen termisen inertian ansiosta niitä voidaan säätää automaattisesti ja manuaalisesti. Jäähdytysnesteen ja sen happamuuden laadun vaatiminen on keskimääräinen lujuus ja käyttöikä;
  • Kupariparistot - ovat järjestelmä, jossa on putkilevyjä. Niille on ominaista suurin lämmöntuotto ja tehokkuus, korkea lujuus ja kestävyys hydraulisia iskuja vastaan, korroosion puute ja pitkä käyttöikä. Kupariyksiköiden ainoa haittapuoli on korkea hinta;
  • Bimetalliset lämpöpatterit ulkoisesti ja rakenteessa ne muistuttavat alumiinilaitteita sillä erolla, että kanavien sisäseinät ovat terästä tai kuparia. Siten on mahdollista lisätä akun tehokkuutta ja lämmönsiirtoa, mutta säilyttää sen lujuus ja kestävyys.

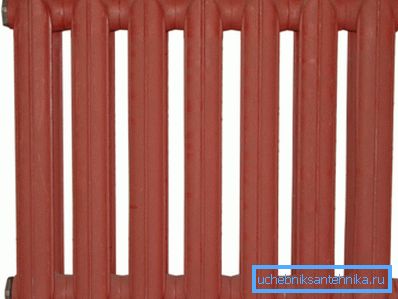

Tunnetaan monista valuraudan akusta.

Bimetallilaitteen pääpiirteen ymmärtämiseksi on tarpeen ymmärtää paremmin sen suunnittelua. Kaikkien nestejäähdytettyjen akkujen päätehtävänä on varmistaa maksimaalinen lämmönsiirto jäähdytysaineesta ympäristöön, samalla kun sillä on riittävä mekaaninen ja korroosionkestävyys pitkän aikavälin tehokasta toimintaa varten.

Lämmönsiirron aste riippuu suoraan metallin lämmönjohtavuudesta ja seinämän paksuudesta. Kaikkein lämpöä johtavia materiaaleja ovat alumiini ja kupari, joten tehokkaimmat laitteet on valmistettu värimetallisista metalleista.

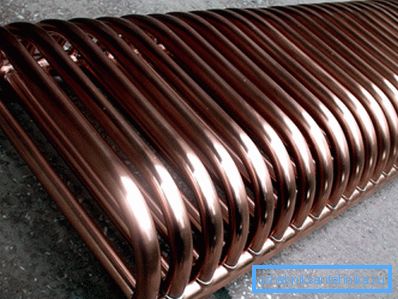

Tehokkaimmat lämpöpatterit on valmistettu kuparista.

Toisaalta teräksen ja rautametallien vahvuus on suurin. Mutta ne ovat alttiita korroosiolle ja niillä on alhainen lämmönjohtavuus. Samaan aikaan teräs on paljon halvempaa kuin kupari ja alumiini, mikä on myös etu.

Bimetallilämmittimen rakenne on tunnettu siitä, että kanavien sisäseinät on valmistettu kestävästä korroosionkestävästä teräksestä tai puhtaasta kuparista, ja ulkoseinät ja evät on valmistettu kevyestä ja lämpöä johtavasta alumiinista. Tällä päätöksellä voitiin yhdistää teräksen ja ei-rautametallien edut yhdessä laitteessa.

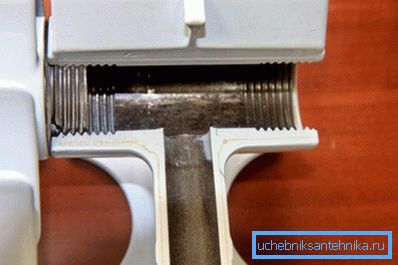

Kanavien sisäpinta ja keräin on valmistettu teräksestä.

Kiinnitä huomiota! Bimetallisäteilijät yhdistivät rautametallien ja ei-rautametallien tuotteiden edut, joista tuli edistyksellisin ja nykyaikaisin lämmityslaitteiden tyyppi.

Edut ja haitat

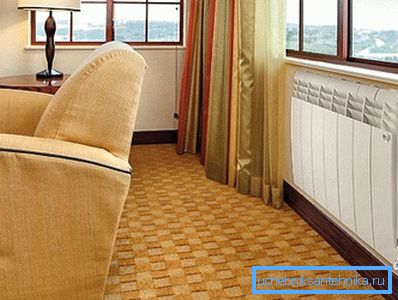

Konvektori sopii täydellisesti moderniin sisustukseen.

Tarkastellaan yhdistelmämetallien sisältämien aggregaattien käytön positiivisia ja negatiivisia näkökohtia koostumuksessa. Aloitetaanko edut:

hyöty kuvaus
Korkea mekaaninen lujuus Laitteen ydin on valmistettu korkean lujuuden omaavasta korroosionestosta, joka kykenee kestämään 40 atm: n suuruisen käyttöpaineen, merkittävät hydrauliset iskut ja ulkoiset mekaaniset vaikutukset
kestävyys Tämäntyyppisen akun käyttöikä on 20–50 vuotta. Tämä saavutetaan korkean rakennuslaadun ja sopivimpien materiaalien käytön avulla.
Korkea lämpöpäästö Alumiinin lämmönjohtavuus on neljä kertaa teräksen lämmönjohtavuus ja kupari on kaksi kertaa johtava kuin alumiini. Yhden bimetaaliosan lämpöteho on 150 - 180 W, mikä on huomattavasti korkeampi kuin yksielementtien malli.
Sähkökemiallisten prosessien puute Koska kanavien sisäpinnat ovat terästä, kuten putket, järjestelmä ei tuota galvaanisia prosesseja ja sähkökemiallista korroosiota.
Hyvä säätö Yksiköt erottuvat erittäin pienestä jäähdytysnestekapasiteetista, joka yhdessä materiaalien hyvän lämmönjohtavuuden kanssa mahdollistaa tehokkaan lämpötilan säädön termostaattiventtiilien ansiosta.
Kaunis muotoilu Alumiinin valukapasiteetin avulla voit luoda kaikenlaista koteloa, ja nykyaikaiset maalit ja pinnoitteet tekevät paristojen ulkonäöstä erityisen houkuttelevan.
Houkutteleva ulkonäkö - tuotteen erottuva piirre.

Mallin haitat ovat sen korkeat kustannukset ja vaatimukset valmistuksen ja kokoonpanon laadulle. On välttämätöntä yhdistää materiaalit, joissa on tiukka tekniikan suorituskyky, muuten laite ei toimi pitkään eikä täytä lueteltuja kriteerejä.

Kiinnitä huomiota! Bimetallikonvektori voidaan liittää menestyneimpiin ja edistyksellisiin lämmittimiin.

Jäähdyttimen kytkentäkaavio

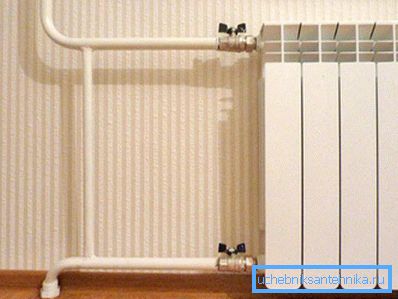

Sivukytkentäesimerkki.

Bimetallilämmittimien kytkentä suoritetaan samojen sääntöjen mukaisesti kuin muilla paristoilla.

Harkitse vakiomallit:

  1. Diagonaalinen yhteys. Tuloputki tulee ylempään aukkoon ja paluuputki tulee ulos alemmasta aukosta toisella puolella. Sitä pidetään tehokkaimpana keinona varmistaa täysin tasainen lämmitys ja suurin lämmönsiirto;
  2. Sivuliittymä. Tuloputki tulee yläaukkoon ja paluuputki tulee ulos alemmasta samalla puolella. Kun lohkojen lukumäärä on enintään 12, se ei poikkea lähinnä diagonaalityypistä, mutta tämän numeron lisäyksellä se on huomattavasti huonompi;
  3. Huippuyhteys. Syöttö menee ylempään aukkoon toisella puolella, paluuputki tulee ulos ylemmästä aukosta kääntöpuolella. Riittävästi tehokas tapa;
  4. Pohjayhteys. Jäähdytysnesteen tulo ja ulostulo molempien puolien alempien reikien läpi. Lämmitys on vähemmän yhtenäinen ja vähemmän tehokas;
  5. Yhdistä yhteen pisteeseen. Laitteeseen tulee vain yksi putki. Menetelmä on vähiten tehokas ja sitä käytetään harvoin.

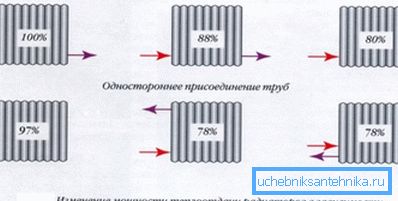

Kytkentämenetelmän vaikutus tehoon.

On myös muistettava, että on olemassa yksi- ja kaksiputkisia lämmitysjärjestelmiä. Vaikka se ei ole kovin merkittävä, se ei ole niin merkittävä. Useimmat talonrakennukset ovat yksisuuntaisia.

Kiinnitä huomiota! Yksisuuntaisissa järjestelmissä laitteiden normaalia säätöä ja ylläpitoa varten ne on liitettävä ohitustien kautta.

Jäähdyttimen asennus

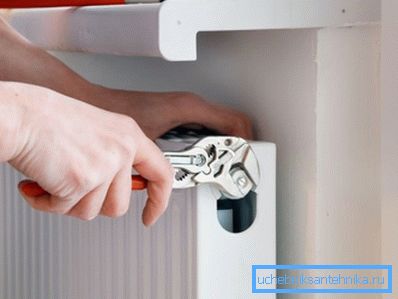

Bimetallilämmityspatterit, joissa on pohjaliitäntä, asennetaan maanalaisen tai pohjalevyn johdotuksella.

Niille, jotka päättivät asentaa jäähdyttimen omin käsin, olemme laatineet ohjeen.

Pohdimme yksiputkijärjestelmää, jossa on sivusuunnassa:

  1. Valmistajan järjestelmän mukaan asennamme kiinnikkeet;

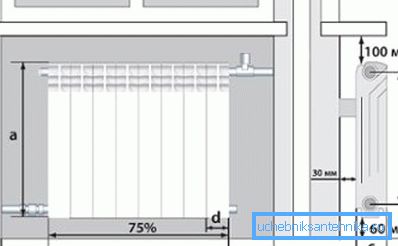

Valitsemme konvektorin sijainnin järjestelmän mukaan.
  1. Teemme lämmityspariston kokoonpanon. Kierrä Mayevskyn venttiili ylempään reikään ja pistoke alempaan. Kahdessa muussa me ruuvataan sulkemis- ja säätönostureiden varret, säätö - ylhäältä;

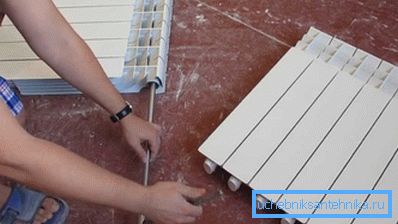

Asennamme tuotteen ennen asennusta.
  1. Me ripustamme ja kiinnitämme akun seinään;

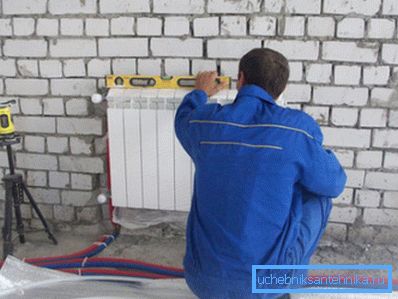

Muista valvoa prosessin rakentamisen tasoa.
  1. Kierrä termostaattiventtiili syöttöputkeen ja kytke se akun reikään asennettuun varrelle.

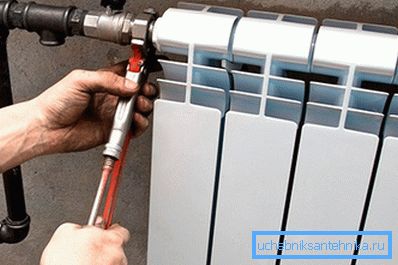

Liitä syöttöputki.
  1. Paluujohdossa asennetaan sulkupalloventtiili, jonka liitämme alempaan reikään asennettuun varrelle;

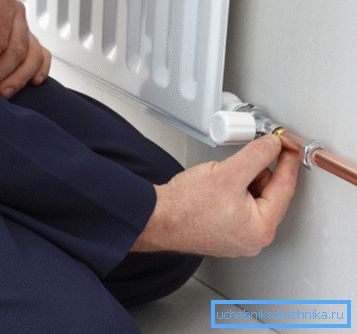

Liitä paluuputki.
  1. Syöttö- ja paluuputket on kytketty ohitustien kautta, johon myös asennetaan säätöventtiili.

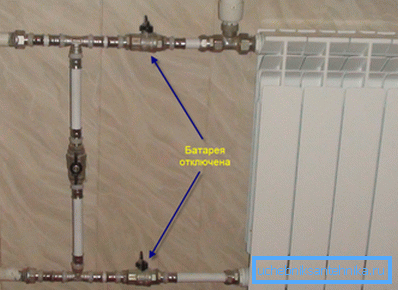

Nostureiden avulla voit sammuttaa laitteen korjausta tai vaihtamista varten.

Kiinnitä huomiota! Käytä vain laadukkaita kytkimiä ja sovittimia, hyviä sulku- ja säätöventtiilejä. Normaalit varusteet on valmistettu messinkistä.

johtopäätös

Bimetallilämmityspatteri on loistava valinta lämmittääkseen modernia huoneistoa tai maalaistaloa. Laitteille on ominaista korkea suorituskyky, ja tässä artikkelissa oleva video auttaa ymmärtämään niiden asennuksen sääntöjä.
