Bimetallilämmittimien laskeminen pinta-alalle, tilavuudelle

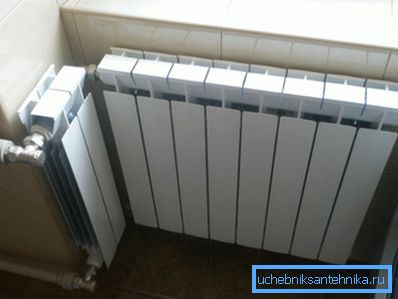

Mikä on bimetallilämmittimien laskeminen asunnon alueella? Miten lasketaan niiden osien lukumäärä, joita tarvitaan talon tai huoneiston lämmittämiseksi, kun katto ei ole vakio? Artikkelissamme yritämme löytää vastauksia näihin ja joihinkin muihin kysymyksiin.

Laskentavaiheet

Bimetallilämmittimien osien laskenta koostuu kahdesta vaiheesta:

1. Lämmöntuotantokyvyn arviointi;

Huomautus: Alueella se voidaan laskea vain rakennuksen kirjekuorien eristysstandardilla (joka vastaa nykyistä SNiP: tä) ja tavallisella (2,5 metrin) katon korkeudella. Muissa tapauksissa selvitysjärjestelmä on huomattavan monimutkainen.

1. Lämpötehon uudelleenlaskenta osien lukumäärässä ottaen huomioon yhden jakson mukainen lämpövirta.

Lämmön virtaus osaan

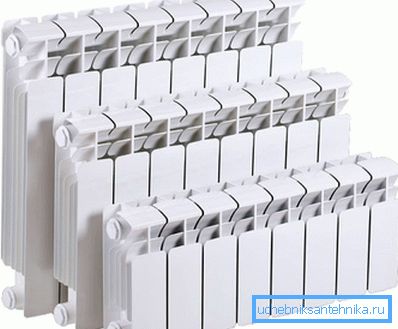

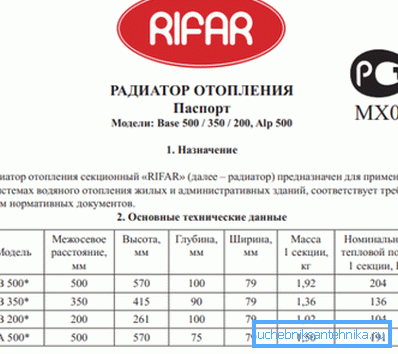

Aloitetaan yksinkertaisempi tehtävä. Bimetallilämmittimen osan laskeminen edellyttää vertailutietojen tarvetta - lämmönvirtausta yhdelle osalle. Tässä on arvioituja arvoja lämmityslaitteiden eri kokoja varten:

Kuitenkin, kuten tällaisissa tapauksissa on tapana, temppu on yksityiskohdissa.

• Valmistajat ilmoittavat jäähdytysnesteen lämpötilan 90 ° C lämpötilassa lämmitetyssä +20 ° C: n lämpötilassa (Dt = 70 ° C). Jäähdytysnesteen lämpötilan alentaminen +55 ° C: een (Dt = 55 ° C) on teho-osan kaksinkertainen pudotus;

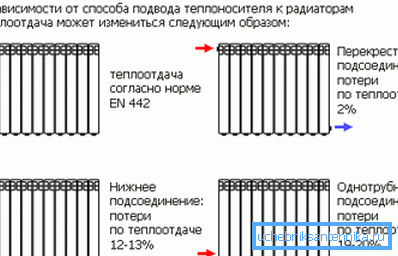

• Jäähdyttimen sivuttaisliitännässä ja sen huomattavassa pituudessa päätyosien teho (kymmenennen jälkeen) laskee 10-40%;
• Liitännät pohjasta pohjaan aiheuttavat osan tehon laskua 10 - 13%, mutta takaa tasaisen lämmityksen koko pituudelta;
• Diagonaalinen liitäntä akun missä tahansa pituudessa antaa lämmönsiirron 2-3% alle nimellisarvon;

• Loppuosien suodattaminen useiden vuosien aikana vähentää jälleen lämmönsiirtoa 1,2–1,5 kertaa;
• Lopuksi lämmittimen asentaminen kapealle tai laatikkoon vaikuttaa myös haitallisesti lämmitystehokkuuteen.

Vinkki: tehon laskenta voidaan tehdä parhaiten turvallisuustekijällä 1,2. Ylimääräistä tehoa voidaan vähentää kuristamalla laitetta kartion venttiilillä tai lämpöpäällä.

järjestelmiä

Yksinkertainen alueen laskenta

Bimetallilämmittimien pinta-alan laskeminen on erittäin yksinkertaista:

1. 1 m2: n lämmitetyssä tilassa projektissa säädettiin 100 watin lämpöteho;
2. Maan kylmillä ja lämpimillä alueilla käytetään korjauskerrointa (Krasnodarin alueen 0,7: stä Chukotkan ja Jakutian 2,0: een). Habarovskin alueen 15 metrin huonetta varten (alueellinen kerroin 1,6) tarvitset 15 * 100 * 1,6 = 2400 wattia lämpöä. Niiden teho on 180 wattia, ja niiden vähimmäismäärä on 2400/180 = 14 (pyöristämällä).

Kummallista: tyypillinen laskin, jolla lasketaan lämmityslaitteiden bimetallilämpöpatterit myyjien tai valmistajien verkkosivuilla, käyttää vain tällaista laskenta-algoritmia. Muita tekijöitä, kuten rakennuksen eristysaste tai katon korkeus, ovat erittäin harvinaisia.

Laskenta tilavuuden mukaan

On selvää, että lämmön tarve kasvaa dramaattisesti asunnossa olevan katon merkittävällä korkeudella: mitä suurempi ilmamäärä on, sitä enemmän lämpöenergiaa tarvitaan lämmittämään se terveysvaatimusten mukaiseen lämpötilaan.

Epätyypillisten korkeuksien huoneissa käytettiin usein hieman muutettuja ohjeita ottaen huomioon useita muita tekijöitä:

• 1 m3: n tilavuudella projektissa asetetaan 40 W lämpötehoa;
• Kerrostalossa sijaitsevien kulma- ja etupakettien osalta käytetään muutoskerrointa 1,2 äärimmäisissä kerroksissa, 1,3;
• Kuhunkin ikkunaan lisätään lisäksi 100 wattia;

• Myös alueellinen kerroin (0,7 - 2,0) otetaan huomioon.

Tehdään se omilla käsillämme laskeaksesi tarvetta lämmölle huoneeseen, jossa on yksi ikkuna, joka sijaitsee Yaltan kaupungin (Krim) kerrostalon keskellä, ja jonka mitat ovat 4,6 x 5,7 metriä ja katon korkeus 4,5 metriä.

1. Huoneen tilavuus on 4,6 * 5,7 * 4,5 = 118 m3;
2. Jaltan alueellinen kerroin (tammikuun keskilämpötila on +4 C) on 0,7; Muita korjauskertoimia ei ole;
3. Lämmön tarve tulee olemaan (118 * 40 + 100) * 0,7 = 3374 wattia;
4. Lämmityslaitteiden bimetallisten lämpöpatterien osien lukumäärän laskeminen antaa meille 180 watin osuuden arvoa 19.

Muistutus: tällaisella lämmittimen pituudella se kytketään pohjasta pohjaan tai vinosti.

Laskeminen tilavuuden mukaan epätyypilliseen lämpenemiseen

Yleisin järjestelmä, jossa otetaan huomioon huoneen tilavuus, lämpötilaero kadulla ja kiinteä rakennuseristyskerroin: Q = V * Dt * k / 860.

Tämän avulla:

• Power Q saamme kilowatteina;

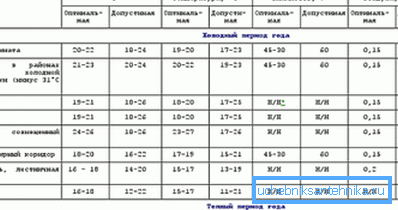

• Dt: na käytetään keskimääräisen sisäisen lämpötilan (asunnon - saniteettilämpötilan normaalin lämpötilan) ja kylmimmän talvikuukauden vähimmäismäärän eroa;

• k on otettu seuraavasta taulukosta:

Lasketaan jälleen lämmön tarve Jaltan huoneessamme, mutta nyt muutamalla uudella johdantokappaleella:

• Rakennusta ei ole eristetty ulkopuolelta ja se on valmistettu tiilestä. Muurauksen paksuus - 500 mm. Kaksoislasit;
• Kun talvilämpötila on saniteettinen normi +18 C: n asuinalueella, Jaltassa keskimäärin vähintään tammikuu on -3C.

Siirrymme laskelmiin.

• Olemme jo laskeneet tilojen määrän aikaisemmin - 118 m3;
• Dt on + 18C: n ja -3C - 21 asteen ero;
• Otamme eristyskerroin 1,1;
• Laskenta kokonaisuudessaan on muodossa Q = 118 * 21 * 1,1 / 860 = 3,16 kW tai 3160/180 = 18 osaa.

johtopäätös

Kuten näette, sovellettavat lämmityslaitteiden laskentajärjestelmät ovat melko monipuolisia ja ennustettavasti antavat jonkin verran vaihtelua. Lisätietoja siitä, miten bimetallilämmittimet lasketaan, voit auttaa tässä artikkelissa. Onnea!
