Bimetallilämmittimet: suunnittelun ominaisuudet, valinta,

Valmistajat alkoivat yhdistää metalleja pitkään lämmityslaitteiden tehokkuuden parantamiseksi. Niinpä bimetalliparistot ovat erityisen suosittuja viime vuosina. Tätä helpottaa laaja valikoima kokoja, sekä 800 mm: n bimetallilämmityspatterit että pienet laitteet, joiden keskipiste on noin 30 cm.

Suunnitteluominaisuudet

Bimetallilämmittimen keskeinen piirre on kahden eri metallin käyttö suunnittelussa.

Riippuen siitä, mikä metalli on käytetty, on mahdollista erottaa tällaiset paristot seuraavasti:

• teräs + alumiini. Tätä voidaan pitää budjettivaihtoehtona, jakoputket on valmistettu teräksestä, joka antaa jäähdyttimelle hyvän lujuuden;

Kiinnitä huomiota! Tällaiset laitteet ovat erityisen herkkiä jäähdytysnesteen koostumukselle. Vaikka terästä käsitellään sisäpuolelta suojaksi, mutta tämän tyyppisen akun kestävyys on edelleen alhaisempi kuin muiden metallien käytössä.

• kupari + alumiini. Kestävyyden kannalta tämä on erinomainen vaihtoehto, ja ei-rautametallien käytön ansiosta korroosio ei uhkaa kollektoriputkia.

Molemmissa tapauksissa muotoilu säilyy samana - keräysputket muodostavat kehyksen, johon alumiiniriviä painetaan. Jäähdytysneste kulkee putkien läpi, lämmittää ja lämpö leviää nopeasti koko evien alueella.

Nykyaikaiset bimetalliset lämpöpatterit lämmittävät huonetta paitsi suoran lämmönsiirron vuoksi myös konvektion vuoksi. Tästä syystä niillä on tällainen muoto, erityisohjaimien ansiosta kylmä ilma lähtee jäähdyttimeen, lämmittää siellä ja poistuu lämmittimen yläosan läpi.

Kiinnitä huomiota! Urien osalta voidaan käyttää vain alumiinia, mutta myös muita metalleja. Kustannustehokkuuden kannalta alumiini on kuitenkin parempi kuin muut metallit.

Onko tällä mallilla mitään etuja?

Bimetallilämmityspatterit on vaikeampi valmistaa kuin tavanomaiset, ja tämä vaikuttaa kustannuksiin.

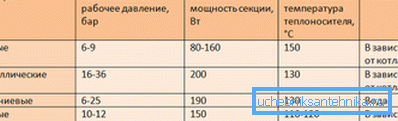

Tämä on kuitenkin perusteltua, koska sen seurauksena ostaja saa vakaan edun verrattuna perinteiseen valurautaparistoon:

• lämmitin lämpenee hyvin nopeasti (vaikka se ei ole kovin tärkeää talon lämmityksessä, mutta se on syytä mainita);
• jos jäähdytysnesteen laatu on huono, sinun ei tule huolehtia keräysputkien korroosiosta (käytettäessä kupari-alumiinimalleja);
• lämmitysjärjestelmässä, jossa käytetään bimetallisia lämpöpattereja, käytetään paljon pienempää määrää jäähdytysnestettä kuin tavanomaisten lämmityslaitteiden asennuksessa;
• jos verrataan samaa lämpötehoa kuin tavanomainen valurautaparisto ja kaksimetallilamppu, käy ilmi, että bimetallilämpöpatteri on useita kertoja helpompaa, joten voit asentaa kaikki bimetallilämmittimet itse ilman apua;
• Käytetyt metallit ovat melko muovisia, joten lämmitysjärjestelmässä oleva vesisara ei aiheuta mikrosirujen ulkonäköä. Kyllä, ja satunnaisen iskun asentaminen ei aiheuta vuotoa tulevaisuudessa;
• kehittyneen kehruun vuoksi tällaisen jäähdyttimen pinta-ala on korkeampi kuin valuraudan lämmityslaitteen pinta-ala. Siksi sen lämmönsiirto on noin 1,5-2,0 kertaa suurempi;

• kestävyys saavuttaa 25 vuotta, se on tietenkin vähemmän kuin valurautaa, mutta myös melko paljon. Lisäksi valmistajan ilmoittama akun käyttöikä on todellisuudessa 30-40 vuotta.

Merkittävät haitat metallien yhdistelmälle akun suunnittelussa ovat lähes puuttuvia.

Voit valita vain:

• kustannukset, loppujen lopuksi, tällaisen akun hinta on 2 kertaa suurempi kuin tavallinen valurauta;
• Jos yrität säästää rahaa ja ostaa mallin, jossa on teräslevy, niin kun tyhjennät vettä kesästä, teräksen korroosio voi merkittävästi vähentää laitteen käyttöikää.

Lue lisää bimetallilämmittimien valinnasta ja asentamisesta.

Paristojen valinta kotiin ei yleensä ole helppo tehtävä, ja bimetallilämmityslaitteiden tapauksessa on otettava huomioon useita lisävärejä, esimerkiksi kollektoriputkien pystysuorien kanavien halkaisija.

Mitä etsiä valittaessa

Riippumatta siitä, millaista akkua on valittu, sinun on kiinnitettävä huomiota seuraaviin parametreihin:

• jäähdytysnesteen suurin sallittu lämpötila. Bimetallilämmittimet on yleensä suunniteltu korkeintaan 110 ° C: n veden lämpötilaan, ja suurin käyttöpaine riippuu valmistajasta. Esimerkiksi Global-lämpöpatterit kestävät 35 barin paineen, kun taas Royal thermo vain 20;
• sitten sinun täytyy tietää akun mitat (lisätietoja tästä);
• dokumentaatio osoittaa myös osan lämpökapasiteetin, nämä tiedot auttavat sinua tietää, onko akun lämmitykseen riittävästi virtaa;

Kiinnitä huomiota! Lämpöteho on ilmoitettu tietylle virtaus- ja paluulämpötilalle. Jos jäähdytysaineen lämpötila akun tulo- ja lähtöaukossa on erilainen, lämmönsiirto on laskettava uudelleen.

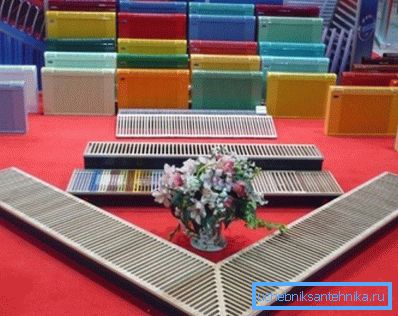

• No, ulkonäkö näyttää arvoa. Periaatteessa kaikki modernit paristot näyttävät tyylikkäiltä ja moderneilta, jos haluat, voit ostaa värillisiä bimetallilämmittimiä. Tehdasmaalaus on yleensä erittäin luotettavaa, joten on parempi maksaa yli muu väri kuin valkoinen kuin maalata jäähdytin itse.

Lämmittimien mitat

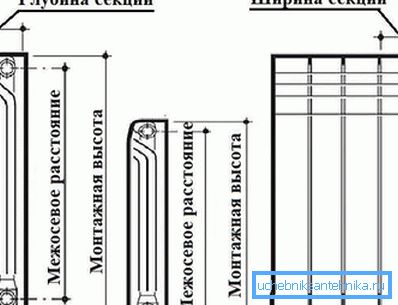

Jäähdyttimien mitat sisältävät laitteen syvyyden, koko korkeuden ja leveyden. Lisäksi sinun on otettava huomioon keskipiste. Joskus akselien välistä etäisyyttä voidaan kutsua nippien reikien keskipisteiden väliseksi etäisyydeksi.

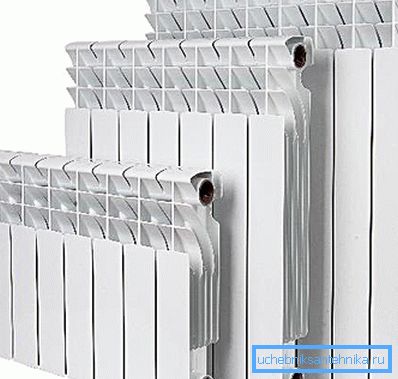

Lämmittimen merkintä osoittaa tavallisesti keskimmäisen etäisyyden, ja laitteen kokonaiskorkeus on 5–7 cm korkeampi kuin tämä arvo. Bimetallilämmittimien akseleiden välinen etäisyys vaihtelee välillä 200–800 mm, mutta suosituimmat mallit ovat alueella 300-550 mm.

Pienet korkeuslämmityslaitteet sopivat suurille ikkunoille tarkoitettuihin mökkeihin. Tavanomaisessa korkeudessa olevat paristot näyttävät naurettavilta näissä olosuhteissa ja estäisivät näkymän. Jotta lämpöteho säilyisi oikealla tasolla, matalien paristojen leveys on suurempi kuin tavallisten paristojen leveys, ne sijoitetaan yleensä ikkunan alla olevaan kapealle, mutta vain seinää vasten, minkä ansiosta mikään ei estä lämpöpäästöä.

Lämmitysbimetallilämmitin on asennettava lämmittimien asentamista koskevien yleisten sääntöjen mukaisesti:

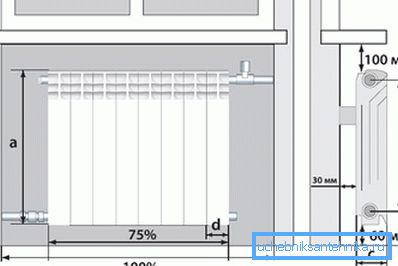

• kokonaiskorkeus valitaan ottaen huomioon ikkunan alla olevan kapealla olevan korkeuden. Akun pinnan alapuolella ja yläpuolella on oltava noin 8 cm: n aukot;

Kiinnitä huomiota! Jäähdyttimen yläosasta akun etäisyyttä voidaan lisätä, mikä vain parantaa konvektiota, mutta rako lattiaan ei saa ylittää 10-12 cm, muuten lattian lähellä oleva ilma tuskin lämpenee ja ihmiset huoneessa ovat epämukavia.

• Kun asennat omin käsin, on suositeltavaa valita jäähdytin, jonka keskipiste on täsmälleen sama kuin syöttöputken ja paluulinjan välinen etäisyys. Asennuksessa putkia ei tarvitse vähentää / laimentaa.

Kiinteä tai poikkipintainen jäähdytin

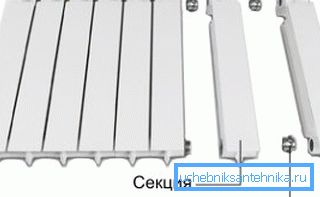

Useimmat bimetallisäteilijät ovat poikkileikkauksia. Tällaisissa rakenteissa yksittäisten osien liitäntä varmistetaan eri kierteillä varustetuilla teräsnippailla. Kun nippa pyörii, osat puristetaan tiiviisti toisiaan vasten, ja erityiset tiivisteet antavat lisävahvistuksen.

Tällainen modulaarinen rakenne mahdollistaa tuotannon yhtenäistämisen. Riittää, että valmistaja tuottaa tietyn kokoisia osia, joiden lämpöteho on noin 200 wattia. Sitten näistä osista voit koota lämmityslaitteen millä tahansa teholla, kaikki riippuu siitä, kuinka monta osaa yhdistetään.

Tällaisen akun haittana voidaan pitää lisääntynyttä yhteyksien määrää. Tämän vuoksi käyttöpaine on alhaisempi kuin kiinteän patterin paine ja vuotoriski, kun hydraulinen vasara on korkeampi.

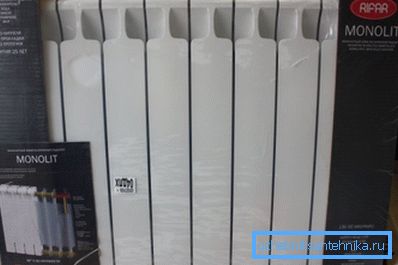

Bimetalliset monoliittiset lämpöpatterit ovat yksiosainen rakenne, toimintaperiaate on sama, vain keräilijä on valmistettu yksiosaisista putkista, ja niihin painetaan alumiinilevyjä. Näin voit lisätä järjestelmän käyttöpaineeseen 100 bariin (huolimatta siitä, että poikkileikkauksilla yläraja on noin 35 bar). Muissa parametreissa (kuten kestävyys, lämmönsiirto, monoliittiset lämpöpatterit eivät ole huonompia kuin poikkileikkauslämmittimet).

Jäähdyttimet, joiden valmistaja on parempi valita

Jos jotkin valmistajat tekivät ensimmäistä kertaa markkinoille tullessaan virheitä tuotannon aikana, nyt suurin osa yrityksistä tuottaa laadukkaita paristoja. Rifarin (Venäjä), Globalin ja Siran (italialaiset valmistajat) tuotteet ovat erityisen suosittuja, MARS (Etelä-Korea) patterit osoittivat itsensä hyvin.

Kiinnitä huomiota! Termi "bimetalliraudoitetut lämpöpatterit" voi esiintyä, sillä termillä tarkoitetaan tavanomaista terästä ja alumiinia valmistavaa laitetta, ja nimen "vahvistettu" mainitseminen valmistajan nimissä vain korostaa rakenteen vahvuutta.

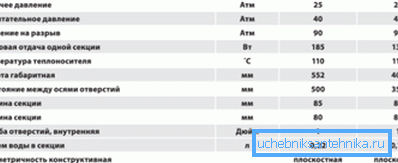

Periaatteessa useimpien bimetalliparistojen ominaisuudet ovat vertailukelpoisia: käyttöpaine 20-35 bar, jäähdytysnesteen lämpötila 110-135 ° C, lämpöteho 150-200 wattia. Mutta valittaessa huomiota on kiinnitettävä lisäparametreihin, kuten pystysuuntaisten kollektoriputkien halkaisijaan.

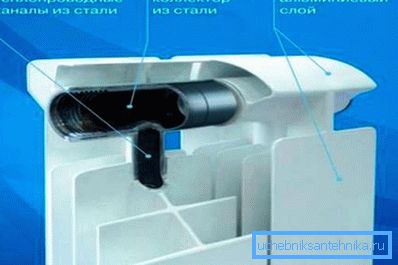

Vanhoissa lämmitysjärjestelmissä ei ole suositeltavaa asentaa lämmityslaitteita, joiden putken halkaisija on 6 mm (tällaiset mallit ovat Italian valmistajien luettelossa). Lumen voidaan yksinkertaisesti tukkia ja lämmittimen lämpöteho vähenee.

Periaatteessa valittaessa riittää, että tiedät huoneen alueen, jotta voisimme tietää noin akun vaaditun lämpötehon ja saada taulukon, jossa on patterien ominaisuudet. Tämä riittää valitsemaan oman mallinsa.

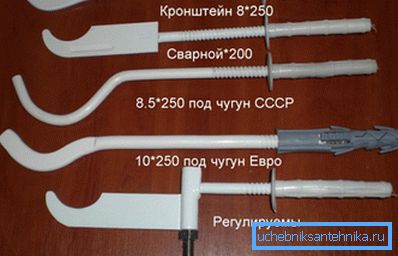

Mitä tulee kokoonpanoon, patterin lisäksi se sisältää yleensä kiinnikkeet sen asennusta varten. Asennusohjeet edellyttävät lämmittimen kiinnittämistä seinään, jotta ne ovat käteviä. Kun otetaan huomioon akun pieni paino, lattiakiinnikkeitä käytetään melko harvoin ja vain niissä tapauksissa, joissa ei ole toivottavaa tehdä reikiä seinään.

Lopussa

Jopa halvimmilla bimetallisäteilijöillä on riittävän korkea lämpökapasiteetti, jonka ansiosta niitä voidaan käyttää budjettilämmitysjärjestelmissä. Loput eri tyyppisten metalliyhdistelmien yhdistelmä antaa erinomaisen tuloksen - valmistajat onnistuivat saavuttamaan lämmittimen korkean lämmönsiirron ja samalla vähentämään sen painoa. Kestävyys säilyi samalla korkealla tasolla.

Tämän artikkelin video näyttää bimetallilämmittimen kokoonpanon ja asennuksen.
