Bimetal-lämpöpatterit. tekniset tiedot. laskenta, asennus,

Mitä ovat bimetallisäteilijät ja miten ne järjestetään? Milloin heidän valintansa on perusteltu? Mikä pitäisi olla kiinnityslaite? Mitä putkia tämän akun liittämiseen? Selvitä se.

Mikä se on

Joten, bimetallilämpöpatteri: mikä se on? Lämmityslaitteen pääominaisuus on sen lämmönsiirto, lämmön määrä, jonka se voi siirtää jäähdytysnesteen huoneeseen.

Lämmönsiirto määräytyy kahden tekijän perusteella:

1. Jäähdyttimen pinnan lämpötila;
2. Sen alue.

Lämmönvaihtopinnan kasvattaminen on mahdollista kahdella tavalla:

1. Suurentamalla osan sisäistä äänenvoimakkuutta. Tässä on joukko rajoittavia tekijöitä - leikkauksen paino (ja vastaavasti kiinnittimien kuormitus) ja jäähdyttimen mitat;
2. Kehittyneiden evien muodostumisen takia.

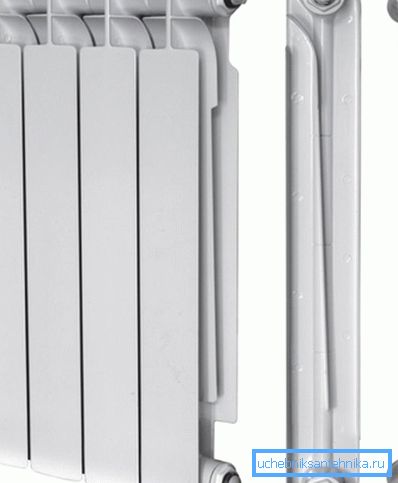

Kuitenkin: suurin edellytys korkealle lämmönsiirrolle laitteesta, jolla on suuri pinta-ala, on sen metallin korkea lämmönjohtavuus, josta se valmistetaan. Muuten kylmät kylkiluut eivät yksinkertaisesti poista lämpöä osien sisäisistä kanavista.

Lämmityslaitteiden massatuotannossa on käytetty pitkään laajasti kolmea suhteellisen edullista metallia - terästä, valurautaa ja alumiinia. Alumiinin lämmönjohtavuus on neljä kertaa suurempi kuin kahdella ensimmäisellä metallilla:

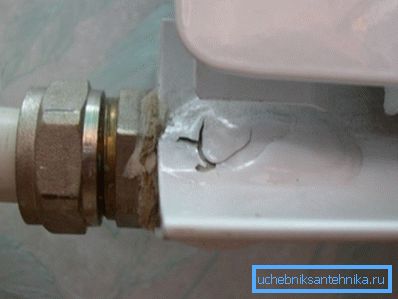

Vaikuttaa siltä, ​​että valinta on ilmeinen: alumiinin korkea lämmönjohtavuus mahdollistaa kompaktin ja kevyen laitteen, jolla on suurin lämmönsiirto. Ja tämä on totta, mutta ongelmana on se, että metallin matala mekaaninen lujuus rajoittaa sen käyttöä keskuslämmityskenneleissä.

Syynä on suuri vesivarren todennäköisyys. Venttiili tai venttiili on suljettava äkillisesti - ja käytännöllisesti katsoen kokoonpuristumattoman veden inertti luo iskun aallon, jonka edessä oleva paine saavuttaa 20-25 kgf / cm alumiiniakkujen vahvuuden ollessa enintään 16.

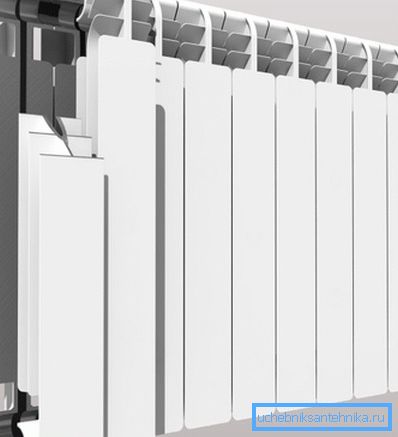

Mikä on siis bimetallilämpöpatteri, jossa on alumiinilämpö ja teräsputken lujuus? Se on vain korroosionkestävän teräksen ydin, jonka pinnalla on valettu alumiiniriviä. Kahden eri ominaisuuksilla varustetun metallin käyttö mahdollistaa eron jokaisen heikkojen kohtien luomisesta ja luo muotoilun, joka sopii erinomaisesti CO-järjestelmiin.

Tekniset tiedot

Bimetalliosan lujuus ja lämmönsiirto (ja tietenkin hinta) riippuvat useista tekijöistä:

• Ytimen muoto ja koko. Se voi vain vahvistaa osion pystysuuntaisia ​​kanavia tai, mikä antaa paljon enemmän kestävyyttä hydrostaattiselle paineelle, yhdistää pystysuuntaiset kanavat keräilijöihin;
• Metallien paksuus. Se riippuu leikkauksen voimakkuudesta;
• Urien pinta-ala ja paksuus;

Huomautus: mitä paksumpi kylkiluu on kiinteä pinta-ala, sitä enemmän lämpöä ne kuluttavat, sitä yhtenäisempi pinnanlämmitys.

• Nippeliliitosten läsnäolo tai puuttuminen osien välillä. Lanka, vaikka se on teräs, on aina laitteen heikko kohta.

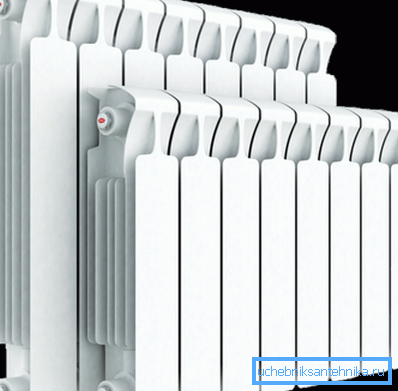

Näytteenä esitellään luokkaan kuuluvien parhaiden laitteiden - kotimaisen Rifar Monolithin - ominaisuudet.

Kummallista: kotimaiset valmistajat tuottavat bimetallisia lämpöpattereja GOST 31311-2005 mukaan. Bimetallilaitteille ei kuitenkaan ole asetettuja vaatimuksia; Vain vähimmäis sallittu käyttöpaine on 6 kgf / cm2.

Bimetallilämmittimien vähimmäiskäyttöikä on arvioitu 25 vuodeksi.

asennus

laskelma

Niinpä valinta, jonka olemme päättäneet. Miten lasketaan bimetallilämmityspatterit asunnon parametreihin?

Tavallisella (2,5 - 2,7 m) katon korkeudella voit käyttää yksinkertaisinta laskentamallia:

• 100 wattia lämpöä otetaan neliömetriä kohti;
• Ilmastoalueesta riippuen käytetään kerrointa 0,7 (Crimea) 2,0: een (Yakutia);

• Lämmönsiirto-osuuden arvioidaan olevan keskimäärin 180 wattia.

Niinpä Moskovan alueella voit käyttää alueellista kerrointa 1,2; Huoneessa, jonka pinta-ala on 25 metriä, tarvitset 25 * 100 * 1,2 = 3000 wattia lämpöä, joka vastaa 3000/180 = 17 (pyöristettyä) osaa.

asentaa

Kuinka ripustaa bimetallilämmittimen seinälle?

• Normaalisti kiinnitykseen käytetään nastakannattimia, jotka on ruuvattu muovikoteloihin;
• Sen sijaan voit käyttää sileää teräsvahvistusta, joiden halkaisija on 10-12 mm, ja jotka on kiinnitetty ennalta porattuihin reikiin, joiden halkaisija on hieman pienempi.

sitova

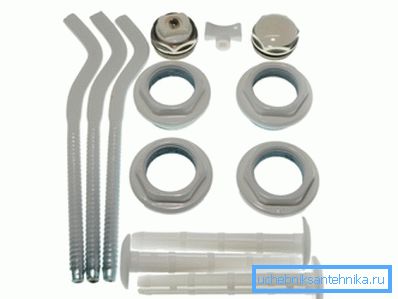

Mitä lisävarusteita bimetallilämmittimille tarvitaan, kun ne asennetaan käsin?

1. Aseta jäähdyttimen tulpat (4 kpl, ulkoinen kierre DU25). Holkki- tulppien sisäkierteen halkaisija määräytyy laitteen osien lukumäärän mukaan: jos on vähemmän kuin 10, nimellisläpimitta DN15 on riittävä;
2. Kaasu- tai lämpöpää ja kuulaventtiili, amerikkalaiset liikenneruuhkiin liittämistä varten. Kaasun avulla voit säätää lämmönsiirtolaitetta käsin, lämpöpään - automaattisesti huoneen lämpötilan mukaan;
3. Huoneiston nousuputken yläpuolella jäähdytin on varustettava Mayevskyn nosturilla ilman vuotamiseksi.

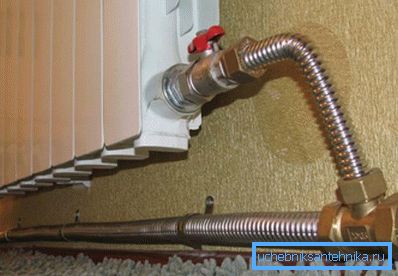

Mitä putkia käytetään yhteyden muodostamiseen? Edullisesti - aallotettu ruostumaton.

Mikä on tämän opetuksen syy?

• Niillä on suuri vetolujuus;

Tärkeää: Muovi- tai metalli-muoviputket ovat aina heikko linkki: mikä on säteilijän piste, joka kestää 40-ilmakehän huippupaineella olevan vesisarjan, jos putket puhkeavat jo 20 ° C: ssa?

• Ne taipuvat pienimmällä säteellä ja eivät vaadi tarkkoja sovituskokoja;
• Ne on asennettu puristusliittimillä, joissa on säädettävä avain.

Rakenna vinkkejä

Jäähdytystulpat suljetaan paroniittisilla tai silikonitiivisteillä - samoja, joita käytetään bimetalliradiaattorin rakentamiseen lisäosilla.

Muita liitäntöjä ovat kierrätyskierre Tangit Unilok tai pellava.

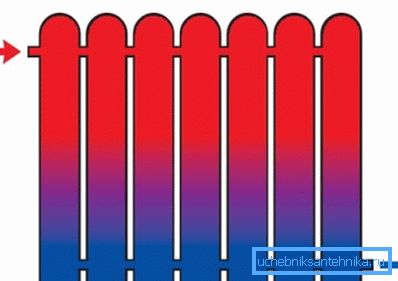

Jos radiaattorin pituus on suuri (10 osaa), käytä diagonaaliliitäntää sivun yhteydessä. Sitten sinun ei tarvitse arvata, miksi bimetallisäteilijät eivät kuumene koko pituudeltaan: sivusuunnassa jäähdytysneste kiertää vain ensimmäisten osien läpi vuorauksesta.

Lämmönsiirtimen valinta

Miten täytetään bimetallilämmittimet niissä harvoissa tapauksissa, joissa niitä käytetään itsenäisessä lämmityspiirissä?

Useimmissa tapauksissa jäähdytysnesteenä käytetään tavallista vettä. Sen lisäksi, että bimetalliosien ytimet ovat riittävän kestäviä korroosiolle, niiden kosketus ilmakehän hapen kanssa suljetaan kokonaan pois, kun piiri on täytetty vedellä. Samaan aikaan hapettomassa ympäristössä ruosteen ulkonäkö on mahdotonta.

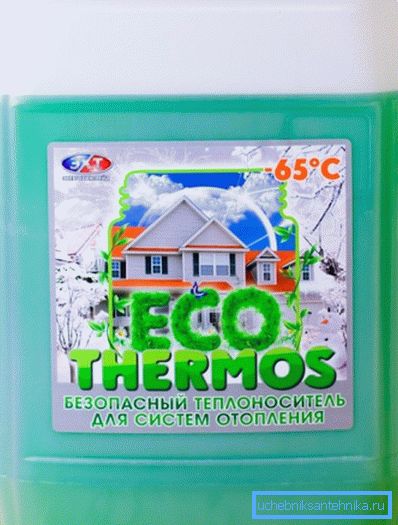

Tapauksissa, joissa on mahdollista pysäyttää lämmityspiiri alhaisissa lämpötiloissa, on käytettävä täyttää bimetallisäteilijät jäädyttämättömillä jäähdytysaineilla:

• Propyleeniglykolin vesiliuos;

• pakkasnestettä;
• Muuntajaöljy.

johtopäätös

Lopuksi muistamme vielä kerran: bimetalliparistot ovat paras valinta keskuslämmitysjärjestelmissä. Tämän artikkelin video auttaa lukijaa oppimaan lisää näiden laitteiden asennuksen ominaisuuksista ja ominaisuuksista. Onnea!
