Asuinrakennuksen lämmitysjärjestelmä: tekninen laite ja
Yksittäisen talon yksinkertaisin ilmastoverkko koostuu lämmityskattilasta, lämpöpattereista ja putkista, jotka yhdistävät nämä elementit suljetussa renkaassa, jonka läpi jäähdytysneste kiertää. Monikerroksisten rakennusten lämmitysjärjestelmät on kuitenkin järjestetty täysin eri tavalla, mikä on otettava huomioon asunnossa sijaitsevan komponentin korjaamisessa tai modernisoinnissa. Muussa tapauksessa naapureiden ja asuntotoimistojen ongelmia ei vältetä.
Lämmitysjärjestely jäähdytysnesteen keskivirtauksella

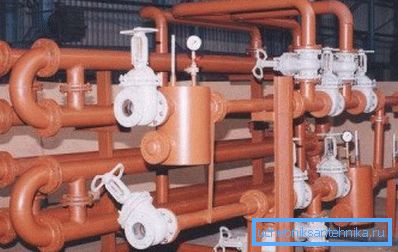

Talon jakelukeskus
Asuinrakennuksen lämmitysjärjestelmä alkaa pysäytysventtiilillä, joka asennetaan putkeen, joka yhdistää putkilinjat kellarissa virtaus- ja poistolämpölinjoihin (ohjeet liitteenä SNiP 41-01-2003).
Kiinnitä huomiota! Tämä hetki on erittäin tärkeää asumis- ja kunnallisten palvelujen työntekijöille ja lämpöä tuottavalle organisaatiolle. Juuri tämän venttiilin kautta niiden voimat jakautuvat: lämmityspalveluja tarjoava organisaatio vastaa ulkoisen viestinnän turvallisuudesta ja toimivuudesta, asunto-osaston tai osakehuoneiston tulisi olla huolissaan sisäisestä terveydestä.
Sulkuventtiilin jälkeen on olemassa erilaisia laitteita, joita tarvitaan jäähdytysnesteen ja kuuman veden kiertämiseen huoneiston kaikissa kerroksissa. Sen luettelo ja kuvaus on esitetty taulukossa.
| Yksityiskohta jakelusolmusta | kuvaus |
| Kuuman veden sisääntulot | Välittömästi venttiilin jälkeen, joka estää jäähdytysnesteen virtauksen, suuttimet on asennettu kytkemään kuumavesiputkiin. Voi olla yksi tai kaksi sitomista (vastaavasti yhden putken tai kahden putken järjestelmää varten). Jälkimmäisessä tapauksessa suuttimet on kytketty toisiinsa hyppyjohdolla, minkä takia on järjestetty jatkuvaa painetta ja veden kiertoa kuumavesiputkissa ja pyyhekuiviin, jotka on asennettu kylpyhuoneisiin. |
| Hissi lämmitys | Tämä on ilmastoverkon pääelementti, jota ilman keskitetyn jäähdytysnesteen syöttöpinnan monikerroksisen rakennuksen lämmitysjärjestelmää ei voi olla. Se koostuu suuttimesta ja pistorasiasta, joka lisää paineita. Hänen ansiostasa neste saavuttaa lämmitysputkien ylemmät johdotukset (ullakolla). Lisäksi voi olla myös vuoto, joka sisältää toistuvassa syklissä paluusta tulevan jäähdytysnesteen. |
| Gate venttiilit | Niitä käytetään katkaisemaan asuntojen lämmityspiiri yhteisestä putkistosta. Talvella ilmeisistä syistä ne ovat avoimessa tilassa, kesällä ne ovat tukossa. |
| Viemäriputket | Se asennetaan putkilinjan alempiin osiin, ja se on tarkoitettu jäähdytysnesteen poistamiseen kesällä tai tarvittaessa talossa sijaitsevan lämmitysverkon elementtien korjaamiseen. |
| Liitäntäputki pysäytysventtiileillä | Lämmitysjärjestelmän alaosassa on putki, joka yhdistää lämmitysjärjestelmän kylmän veden syöttöputkiin. Lämmityspatterit on täytettävä kesäkauden aikana, jotta akkuissa ei muodostu korroosiokeskuksia. |
Asuinrakennuksen lämmitysjärjestelmää säätelee lämmityshissisuuttimen halkaisijan muuttaminen. Sulkemalla ja avaamalla vastaava venttiili, kotelo ja apuohjelman työntekijä nopeuttaa tai hidastaa jäähdytysnesteen kiertoa lämmitysjärjestelmässä, mikä muuttaa lämpötilaa lämpöpattereissa.
Tulo- ja poistoputket

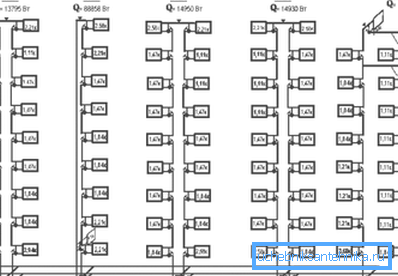

Seuraava tärkeä osa asuinrakennusten lämmitysjärjestelmää on nousuputket, jotka toimittavat vettä kullekin talon kerrokselle ja tyhjentävät jäähdytetyn jäähdytysnesteen, joka on virrannut asuntoihin asennettujen paristojen läpi.
On olemassa kaksi pääohjelmaa:

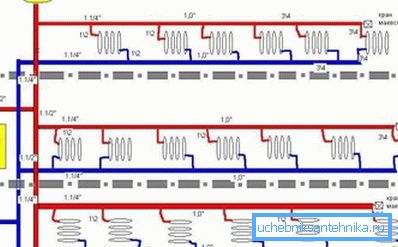

- Lämmönsiirtoainetta syötetään yhden putken läpi ja poistetaan toisen läpi. Nämä pääväylät, jotka sijaitsevat talon eri päissä, kussakin kerroksessa ovat toisiinsa yhteydessä siltojen kautta, joiden läpi neste virtaa, ja kulkee pitkin kaikkia akkuja. Näin järjestetään monen perheen 5-kerroksisen vanhan talon lämmitysjärjestelmä.
Sitten tällainen järjestelmä hylättiin, koska se vaikeuttaa jäähdytysnesteen täydellistä purkamista. Putkien tai lämpöpatterien tuuletuksessa huoneistossa on erittäin vaikea poistaa kaikki vesi putkilinjojen vaakasuorista osista.
- Vesi virtaa pystysuoran putken läpi ullakolle ja menee sitten alas, virtaamalla akusta akkuun, ylimmältä kerrokselta pohjaan..
Kiinnitä huomiota! Molemmilla vedenjakelujärjestelmillä on yksi suuri haittapuoli - ullakko tai ullakko tai tekninen lattia. Se on välttämätöntä ilman poistamiseksi ilmaventtiilin kautta, mutta johtaa melko merkittävään lämpöhäviöön, mikä vähentää koko ilmastojärjestelmän tehokkuutta.
Ottaen huomioon, että kerrostalojen (ullakko- ja kellarikerrosten) tekniset tasot eivät ole lämmitettyjä, on olemassa jäähdytysnesteen jäätymisen vaara lämmitysjärjestelmän vikaantumisen sattuessa.
Tämän välttämiseksi toimitetaan seuraavat lämmitysputkien suunnittelun ominaisuudet:
- Kallistuskulmat horisontaalisesti. Jos SNiP: n aikaansaamaa putkilinjojen korkeuden laskua tarkkaillaan asianmukaisesti, jäähdytysnesteen laskeutumisen aikana kaikki niiden putkista poistuva neste poistuu ja jään muodostuminen, joka pystyy rikkomaan putkia ja lämpöpattereja, on kokonaan suljettu pois.
- Lämmitys tekniset lattiat. Vaikka ullakolla ja kellarissa sijaitsevia lämpöpattereita ei ole, putket itse lämmittävät ilmaa, huolimatta lasivillasta tai mineraalikuitusta, joka peittää ne, joten jäähdytysneste ei jäähtyä välittömästi hätälämmityspysäytyksen jälkeen.
- Suuri inertia. Nousujen ylä- ja alaosat ovat halkaisijaltaan suuria putkia (yli 50 mm). Niiden jäähdytys lämmöntuotannon lopettamisen jälkeen ei tapahdu välittömästi. Tästä johtuen niissä olevalla vedellä ei ole aikaa jäätyä.
Yleensä tällä hetkellä käytettävä järjestelmä, jossa jäähdytysnesteen ylempi jakauma on melko tehokas, vaikka sillä on joitakin toimintojen ominaisuuksia:
- Lämmitysjärjestelmän käynnistäminen on mahdollisimman helppoa. Riittää, kun suljetaan venttiilit, jotka estävät veden ja ilmaventtiilin pääsyn ullakolle. Kun putket on täytetty vedellä, jälkimmäinen on estetty jäähdytysnesteen häviämisen välttämiseksi. Tässä tapauksessa ilmastoverkoston käynnistäminen päättyy.
- Päinvastoin, jäähdytysnesteen lämmityksen ja hätäpoistamisen sammuttaminen on vaikeaa. Sinun on ensin löydettävä haluttu putki ylimmässä kerroksessa, sulje venttiilit ja avattava sitten venttiili nousuputken alaosassa.
- Vertikaalisen jakautumisen myötä lämmönjako on epätasainen (vaikka lämmityspalvelujen hinta on sama). Tosiasia on, että ylemmät huoneistot saavat kuumemman lämmönsiirtimen, joka lämmittää asunnon paremmin. Tämän kompensoimiseksi alla olevissa huoneistoissa täytyy asentaa lämmityspatterit, joissa on suuri määrä osia.
Lämmönvaihtimet asunnoissa
Jos et korvannut kaupungin asunnon lämmityslaitteita omin käsin, se lämmitetään kahdella laitteella:

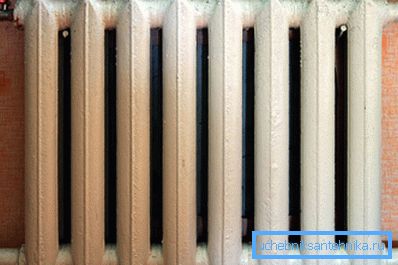

- Valurauta-akku. Siinä on pieni lämmönsiirto, merkittävä inertia, valtava paino eikä lainkaan esteettinen ulkonäkö. Toisaalta tätä laitetta voidaan käyttää minkä tahansa laadun lämmönsiirtimen kanssa. Valurautaa ei käytännössä käytetä korroosioon, ja se voi kestää yli 50 vuotta sisäisillä kerroksilla.
- Teräsputki, jossa on lämmönvaihdinlevyt. Tämä lämmityslaite on asennettu talojen rakentamiseen liittyvien säästöjen yhteydessä eikä siinä ole vettä.

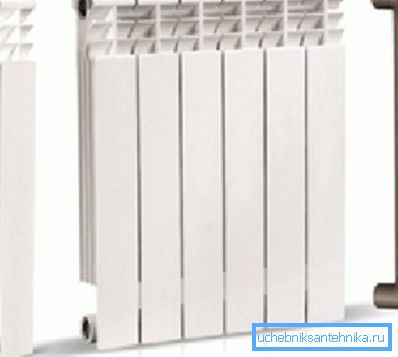

Nyt paras vaihtoehto lämmitysjärjestelmälle, jossa on keskitetty jäähdytysnesteen syöttö, katsotaan perustellusti bimetallilämmityspattereiksi.
Nämä laitteet koostuvat:
- teräsrunko, jonka läpi jäähdytysnestettä virtaa;
- runkoon kulunut alumiinilämmönvaihdin lisää lämmönsiirtoa ja antaa akulle houkuttelevan ulkonäön.
Kestävät teräsputket estävät korroosiota (toisin kuin kaikki alumiinisäteilijät) ja antavat säteilijälle voimaa, suojaavat hydraulisia ja pneumaattisia iskuja, jotka eivät ole harvinaisia keskitettyihin lämmitysjärjestelmiin.
Toinen positiivinen piste bimetallilaitteen käytössä on suuri teho. Näin voidaan käyttää vähemmän osia.
Ainoa haittapuoli on korkeat kustannukset. Kuvatut lämmitysyksiköt ovat kaikkien nykyisten lämmityslaitteiden kalleimpia.
Kiinnitä huomiota! Jos paristojen sisääntuloputkissa on säätöventtiilejä - hanat, termostaatit, kuristimet ja niin edelleen - sinun on varustettava ohitus (akkujen sisään- ja ulostuloaukko). Muussa tapauksessa termostaatti säätää jäähdytysnesteen tilavuutta paitsi akussa, myös kaikissa alla olevissa huoneistoissa, jotka eivät todennäköisesti tue naapureita.
Kuuman veden järjestelmien ominaisuudet
Organisaatio harjoittaa asuntojen lämmittämistä, tuntee ja toimittaa kuumaa vettä kuluttajille.
Ilmastointiverkossa on ilmasto-järjestelmän tavoin myös joitakin erityispiirteitä:
- Kuuman veden ja jäähdytysnesteen lämmitys lämmitysjakson aikana on keskitetty. Useimmiten samaa putkea käytetään molempien nesteiden syöttämiseen. Virtausventtiilin erottamiseksi käytetään kellarissa sijaitsevaa.
- Kuuman veden järjestelmässä voi olla yksi tai kaksi putkea. Jälkimmäinen järjestelmä on edullisempi, koska sen avulla voit välttää liiallisen veden kulutuksen, joka esiintyy yhdellä putkijärjestelmällä, kun venttiili avataan (jokainen kuluttaja odottaa, kunnes jäähdytetty vesi valuu ja kuuma vesi alkaa virrata).
- Usein kylpyhuoneeseen asennetut ja pyyhkeiden kuivattamiseen käytetyt lämpöpatterit on liitetty kuumavesiputkeen. Tämä ei ole kovin hyvä järjestelmä, sillä lämmitetty pyyhekuivain pysyy kuumana kesällä, joten on epämiellyttävää jäädä kylpyhuoneeseen.
Vihje! Tämän ongelman ratkaiseminen on helppoa. Korjauksen aikana tai kun vaihdat lämmityslaitteistoa asunnossa, sulkuventtiilit tulee asettaa tulo- ja ulostuloliittimiin. Älä unohda varustaa ohitus.
- Koska lämmin vesi johdetaan lämmitysputkien kautta, se sammutetaan usein kesällä. Lämmitysverkkojen päälaitteiden huoltotöitä on tarpeen tehdä.
johtopäätös
Keskitetyn jäähdytysnestevirran asuinrakennusten lämmitysjärjestelmä poikkeaa pohjimmiltaan yksittäisistä ilmastoverkoista. Huolimaton interventio ja modernisointi eivät voi vain heikentää naapureiden lämmityksen laatua, vaan johtaa myös putkilinjojen täydelliseen tukkeutumiseen.
Näin ollen, kun teet töitä, on välttämätöntä noudattaa tiukasti säädettyjä sääntöjä tai käyttää pätevien asiantuntijoiden palveluja. Tässä artikkelissa julkaistusta videosta saat lisätietoja korkean kerroksen rakennusten suunnitteluverkostoista.
